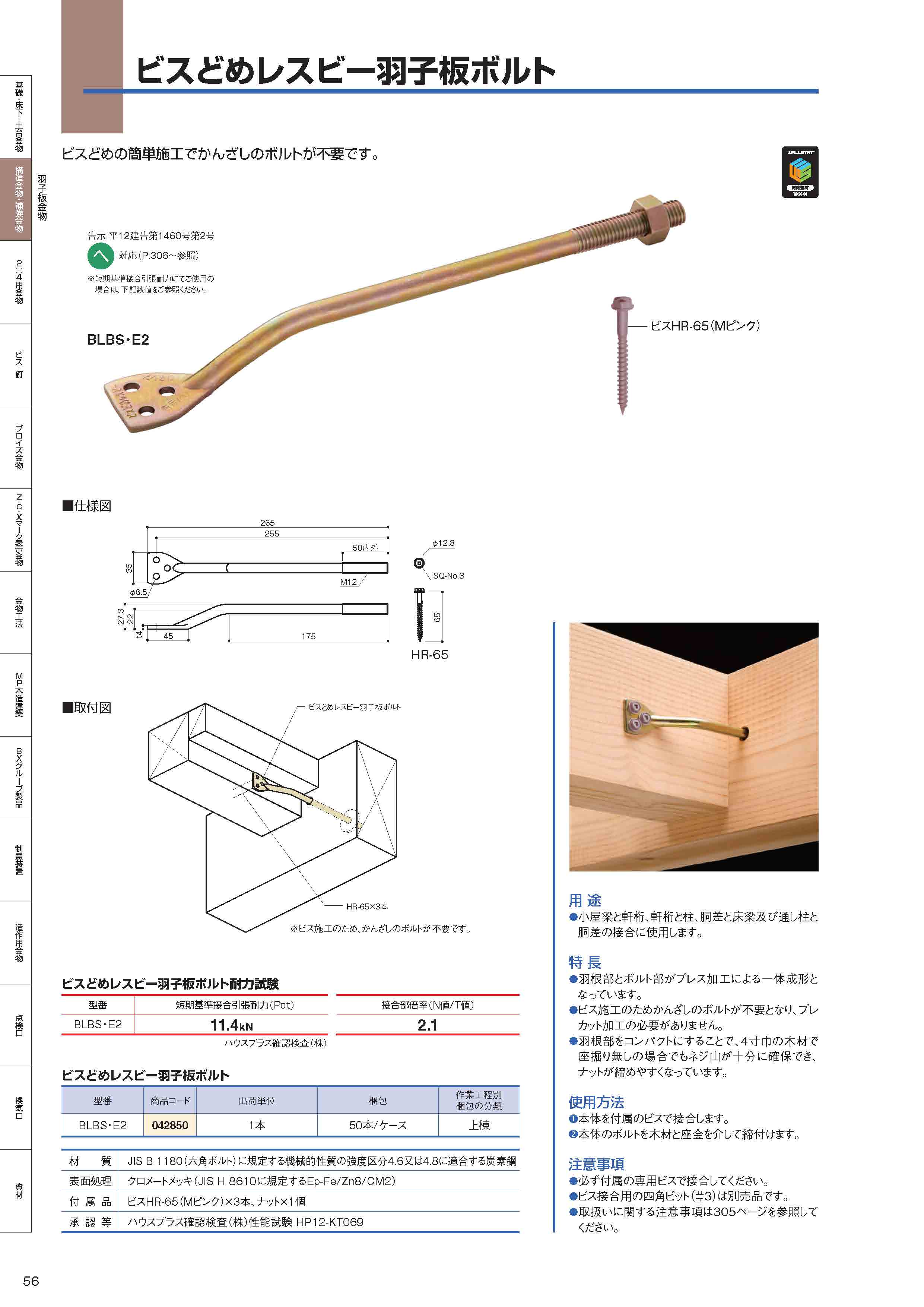

ビスどめレスビー羽子板ボルト

用途・特長

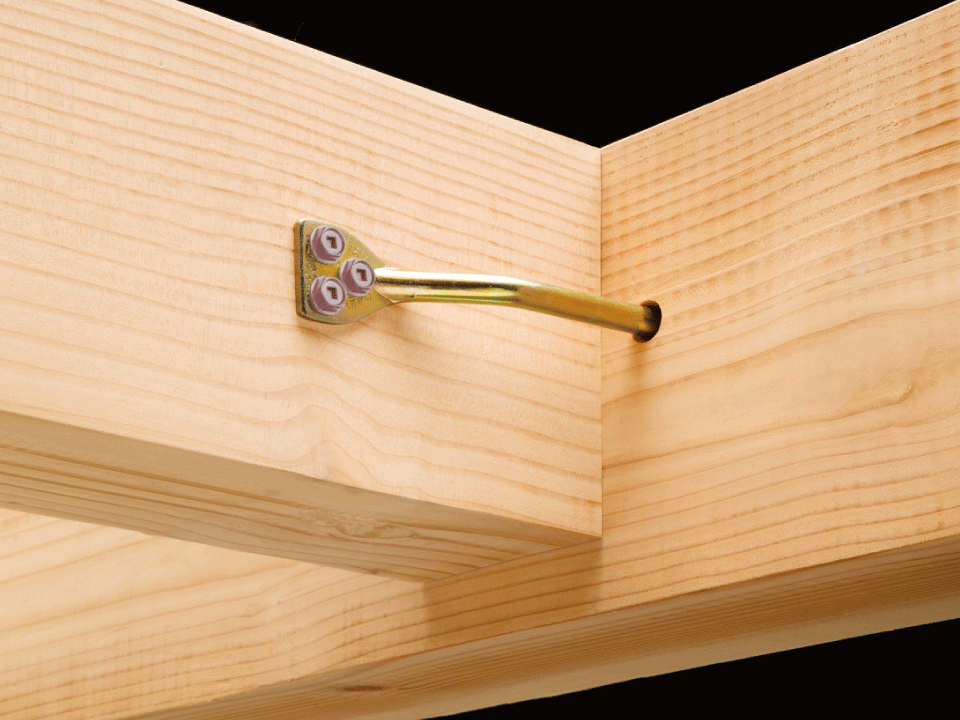

小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。

●羽根部とボルト部がプレス加工による一体成形となっています。
●ビス施工のためかんざしのボルトが不要となり、プレカット加工の必要がありません。
●羽根部をコンパクトにすることで、4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
BLBS・E2	11.4kN	2.1

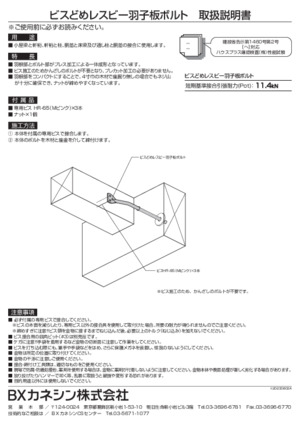

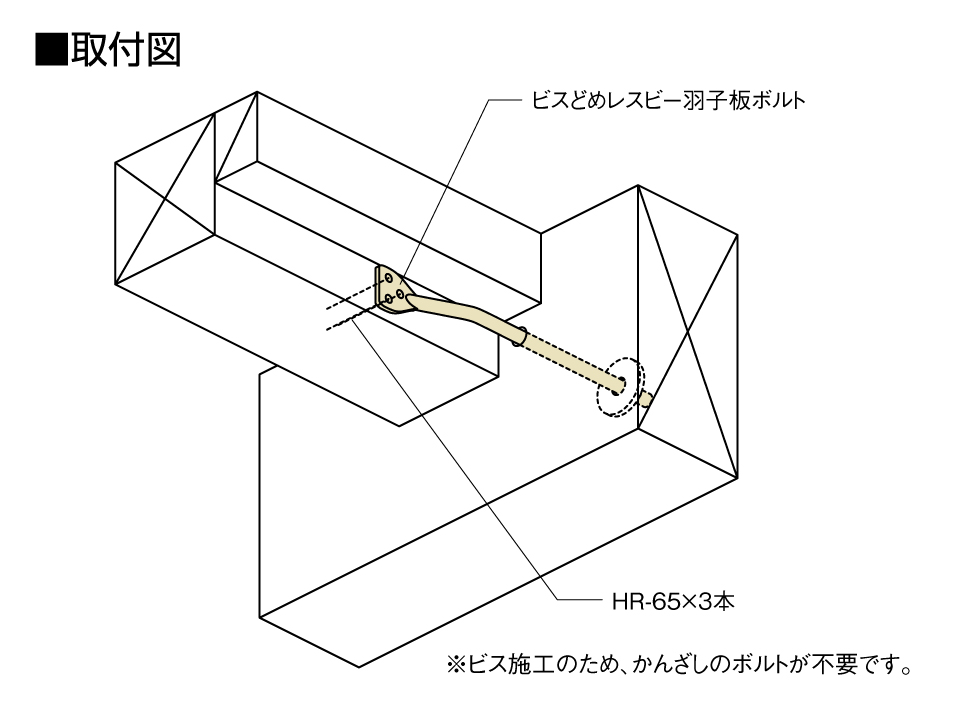

①本体を付属のビスで接合します。
②本体のボルトを木材と座金を介して締付けます。

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／本（税抜）
BLBS・E2	042850	1本	50本/ケース	上棟	295

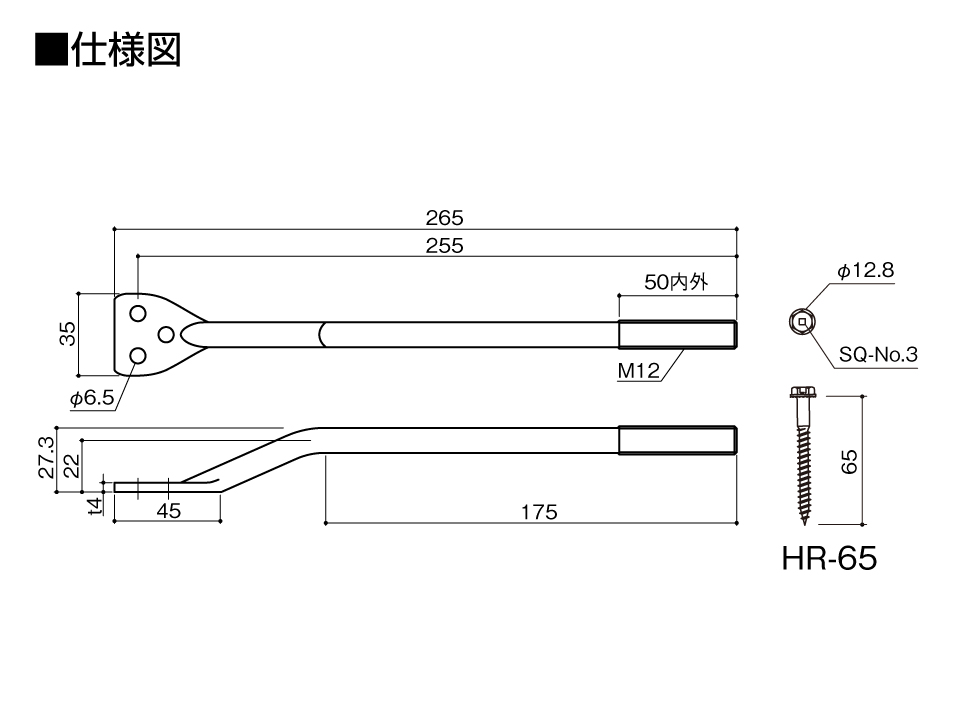

材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
付属品	ビスHR-65（Mピンク）×3本、ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT069

Q かんざしのボルト穴が不要な羽子板金物はありますか。: A

ビスどめレスビー羽子板ボルトやビス羽子板金物・Ⅱ、フリーウイング羽子板セットがあります。
詳細は以下をご覧ください。

・ビスどめレスビー羽子板ボルト
・ビス羽子板金物・Ⅱ
・フリーウイング羽子板セット
Q 羽子板ボルトを施工したところ、羽根の部分が横架材にきちんと接していないのですが大丈夫ですか。: A

金物が浮き上がった状態では使用できません。
Q 羽子板ボルトのナットは、どれくらいボルトにかかっていれば大丈夫ですか。: A

ナットから3山以上出るように締め付けてください。
Q 羽子板ボルトを通す孔の大きさに規定はありますか。: A

試験成績書に記載がある場合は、それと同じ孔径にしてください。
記載がない場合や同等認定品などの場合は呼び径+3mm以内としてください。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
