ベースセッターを2個並列に並べる場合はどのくらい離せば施工できますか。
下ベースプレートをぴったりつけて施工できます。ただし、設計については別途ご検討ください。
ベースセッターは並列方向にどの位離せば施工できるのかというお問合せをいただきましたので、施工検証を実施しました。

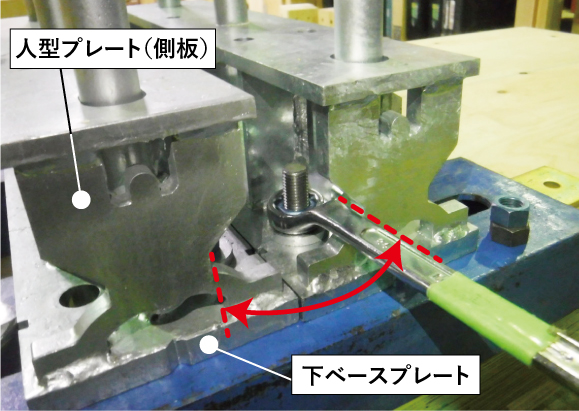

写真1の通り、下ベースプレートをぴったりつけた状態でも、ベースセッターの人型プレート(側板)のくぼみ部分からアンカーボルトにつけるM16ナット用の工具が入るため、施工できます。
写真1 ベースセッター並列配置
下ベースプレートの金物外形は短辺方向130mmで、金物間の距離は、芯~芯130mmです(図1)。

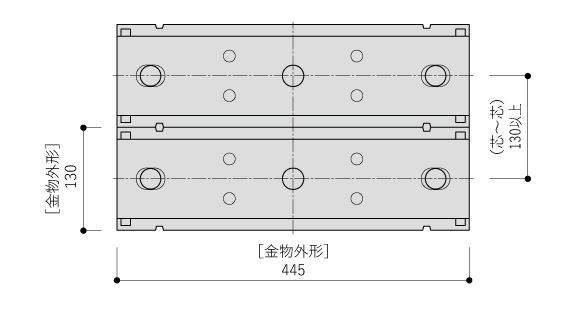

図1 ベースセッター並列配置 上面図

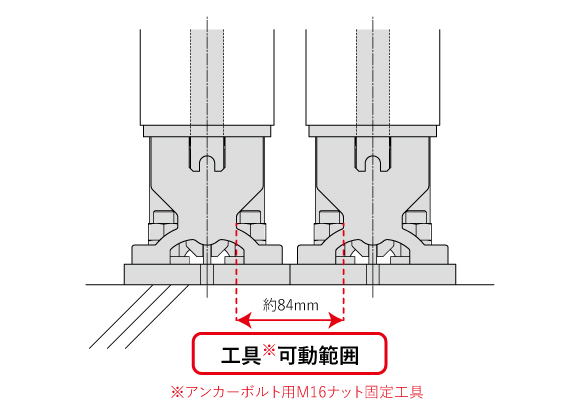

図2 ベースセッター並列配置 側面図
ただ写真1や図2からも分かる通り、工具の可動範囲は約84mmと狭いため、M16ナットがアンカーボルトのネジ部分に手でつけづらかったり、使用できる工具が限定されたりします(今回の検証ではめがねレンチを使用)。そのため、なるべく下ベースプレートの位置を離して施工されることをおすすめします。
また、今回は施工に関して検証した結果です。別途基礎・柱頭の設計やおさまりを検討し、適切な距離をとってご使用ください。その他、直交する土台など木材があることで工具が入らなくなる場合もありますので、施工手順も併せてご検討ください。
※納まりや耐力、施工手順など 詳細は「ベースセッターマニュアル」をご覧ください。
ベースセッターのホームページはこちら
写真1の通り、下ベースプレートをぴったりつけた状態でも、ベースセッターの人型プレート(側板)のくぼみ部分からアンカーボルトにつけるM16ナット用の工具が入るため、施工できます。
写真1 ベースセッター並列配置
下ベースプレートの金物外形は短辺方向130mmで、金物間の距離は、芯~芯130mmです(図1)。
図1 ベースセッター並列配置 上面図
図2 ベースセッター並列配置 側面図
ただ写真1や図2からも分かる通り、工具の可動範囲は約84mmと狭いため、M16ナットがアンカーボルトのネジ部分に手でつけづらかったり、使用できる工具が限定されたりします(今回の検証ではめがねレンチを使用)。そのため、なるべく下ベースプレートの位置を離して施工されることをおすすめします。
また、今回は施工に関して検証した結果です。別途基礎・柱頭の設計やおさまりを検討し、適切な距離をとってご使用ください。その他、直交する土台など木材があることで工具が入らなくなる場合もありますので、施工手順も併せてご検討ください。
※納まりや耐力、施工手順など 詳細は「ベースセッターマニュアル」をご覧ください。
ベースセッターのホームページはこちら
