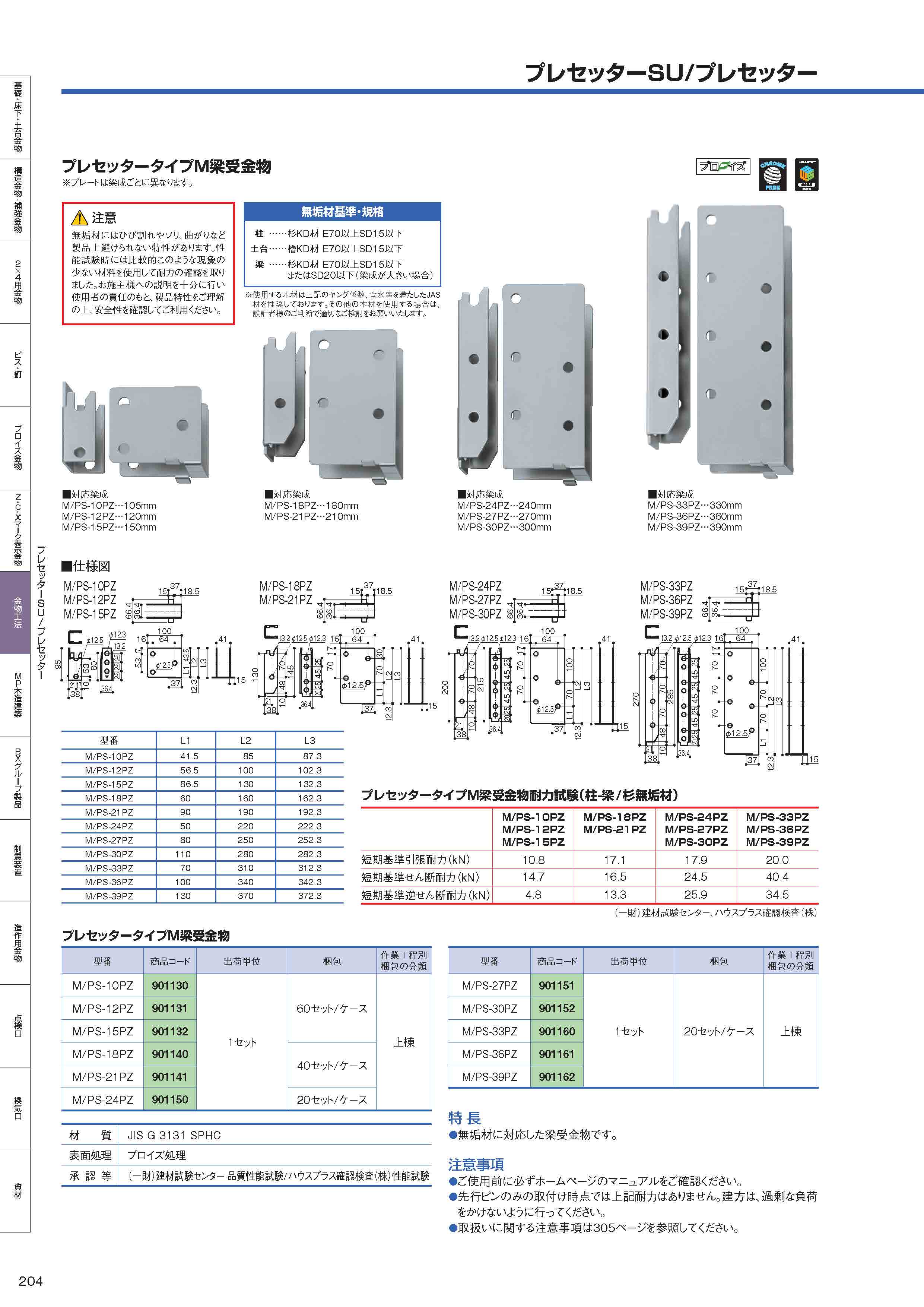

プレセッタータイプM梁受金物

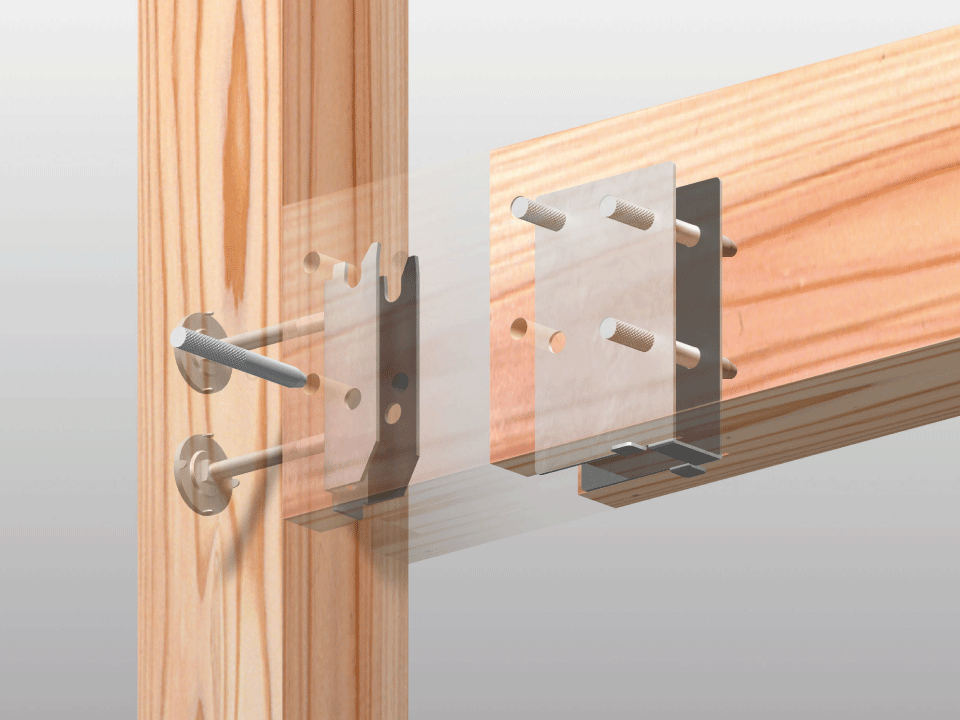

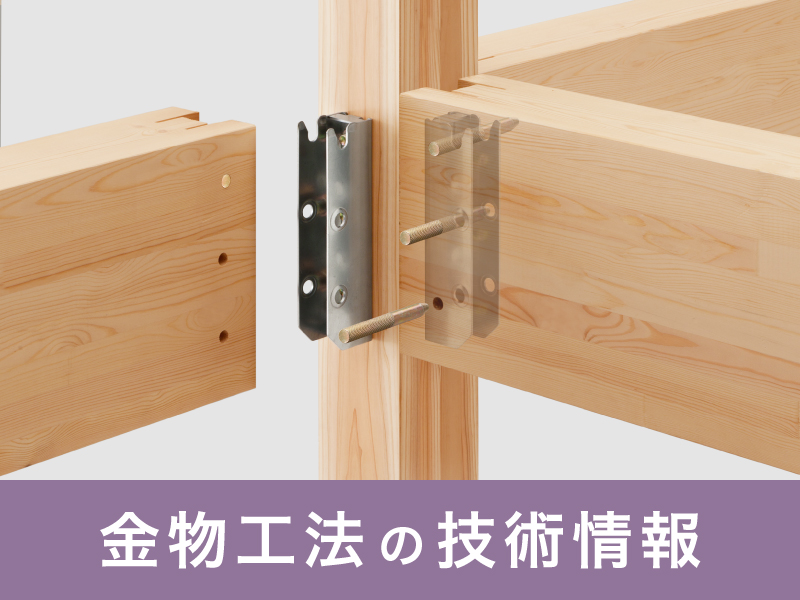

梁の内部に金物が納まる梁受金物です。無垢材に対応した2ピース型の金物工法です。木材の断面欠損が少なく、あらゆる方向からの力に強靭に抵抗する仕口を実現できます。無垢材は集成材に比べて、錆の原因となる木酸の影響を受けやすいため、高耐食金属表面処理のプロイズを標準採用し、防錆力を高めています。


用途・特長

横架材を受ける梁受け金物です。
●詳細は、技術情報ページをご参照ください。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

耐力

材種:杉無垢材(無垢材基準・規格は仕様欄参照)
M/PS-10PZ
M/PS-12PZ
M/PS-15PZ
M/PS-18PZ
M/PS-21PZ
M/PS-24PZ
M/PS-27PZ
M/PS-30PZ
M/PS-33PZ
M/PS-36PZ
M/PS-39PZ
短期基準引張耐力(kN) 10.8 17.1 17.9 20.0
短期基準せん断耐力(kN) 14.7 16.5 24.5 40.4
短期基準逆せん断耐力(kN) 4.8 13.3 25.9 34.5

仕様

対応梁成

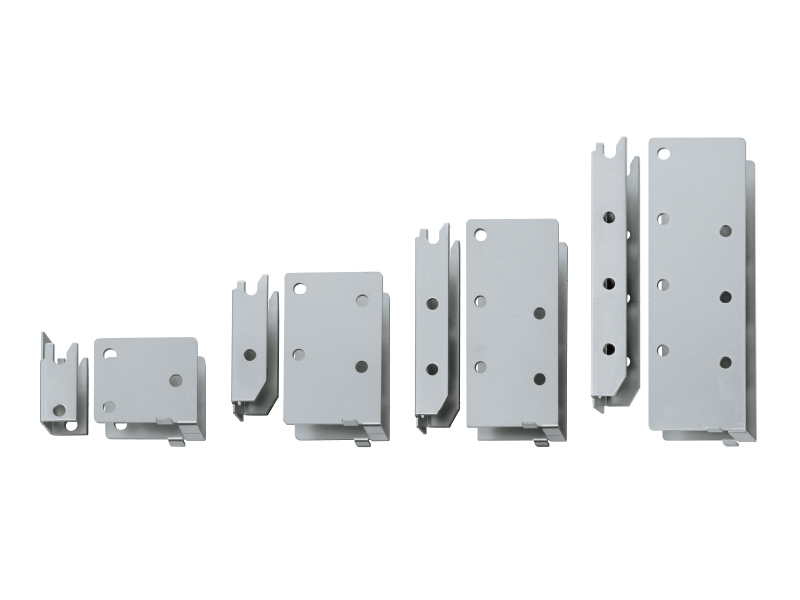

M/PS-10PZ M/PS-12PZ M/PS-15PZ M/PS-18PZ M/PS-21PZ M/PS-24PZ M/PS-27PZ M/PS-30PZ M/PS-33PZ M/PS-36PZ M/PS-39PZ
105mm 120mm 150mm 180mm 210mm 240mm 270mm 300mm 330mm 360mm 390mm


無垢材基準・規格
杉KD材 E70以上SD15以下
土台 檜KD材 E70以上SD15以下
杉KD材 E70以上SD15以下またはSD20以下
※木材はJAS(機械等級)規格を推奨しています。それ以外の材は使用者の責任においてご使用ください。
※背割り材でのご使用には適していません。

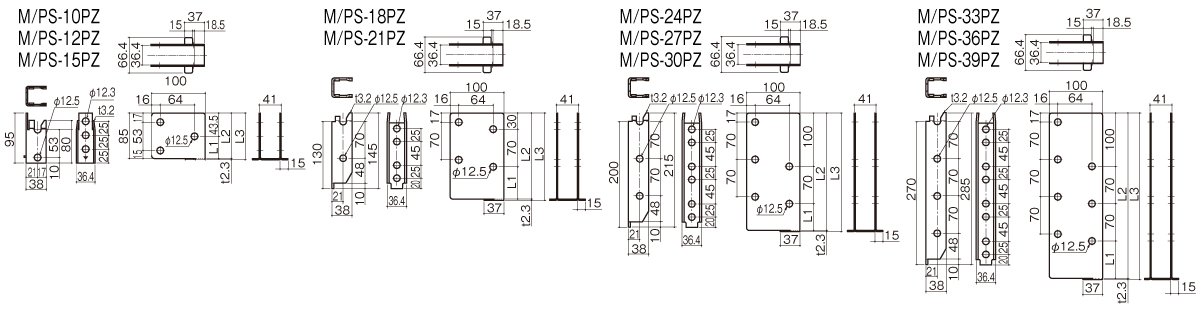

仕様図

型番 L1 L2 L3
M/PS-10PZ 41.5 85 87.3
M/PS-12PZ 56.5 100 102.3
M/PS-15PZ 86.5 130 132.3
M/PS-18PZ 60 160 162.3
M/PS-21PZ 90 190 192.3
M/PS-24PZ 50 220 222.3
M/PS-27PZ 80 250 252.3
M/PS-30PZ 110 280 282.3
M/PS-33PZ 70 310 312.3
M/PS-36PZ 100 340 342.3
M/PS-39PZ 130 370 372.3

使用方法

「プレセッター・ジョイント・システムマニュアル」をお読みください。

注意事項

●無垢材にはひび割れやソリ、曲がりなど製品上避けられない特性があります。性能試験時には比較的このような現象の少ない材料を使用して耐力の確認を取りました。お施主様への説明を十分に行い使用者の責任のもと、製品特性をご理解の上、安全性を確認してご利用ください。
●ご使用の前に必ず「プレセッター・ジョイント・システムマニュアル」をお読みください。
●施工前に必ず「プレセッター・ジョイント・システムマニュアル補足資料①〜施工上の注意事項〜」をお読みいただき、ご理解の上、施工してください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
M/PS-10PZ 901130 1セット 60セット/ケース 上棟 660
M/PS-12PZ 901131 730
M/PS-15PZ 901132 820
M/PS-18PZ 901140 40セット/ケース 940
M/PS-21PZ 901141 1,040
M/PS-24PZ 901150 20セット/ケース 1,280
M/PS-27PZ 901151 1,460
M/PS-30PZ 901152 1,600
M/PS-33PZ 901160 1,720
M/PS-36PZ 901161 2,100
M/PS-39PZ 901162 2,550

材質 JIS G 3131 SPHC
表面処理 プロイズ処理
承認等 (一財)建材試験センター 品質性能試験/ハウスプラス確認検査(株)性能試験
※認定番号、試験成績書番号は「品質・性能評価一覧表」をご参照ください。
