製品情報

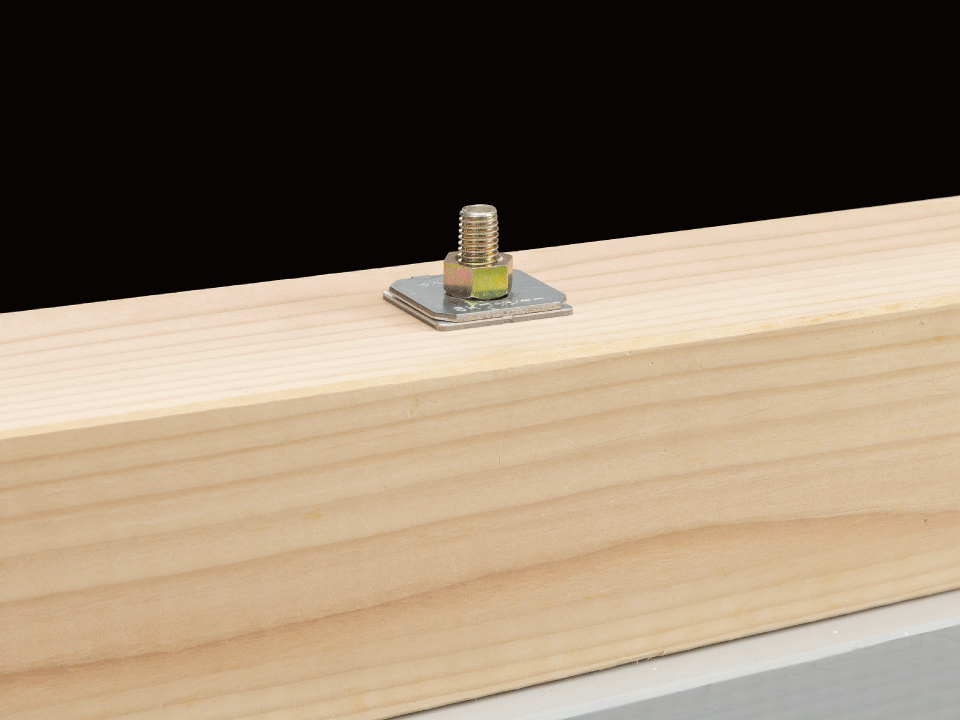

SKワッシャー

角度のついた2枚の板をナットで締付けフラットにするため、従来のバネ付座金よりナット締付けの目視確認が容易です。

用途・特長

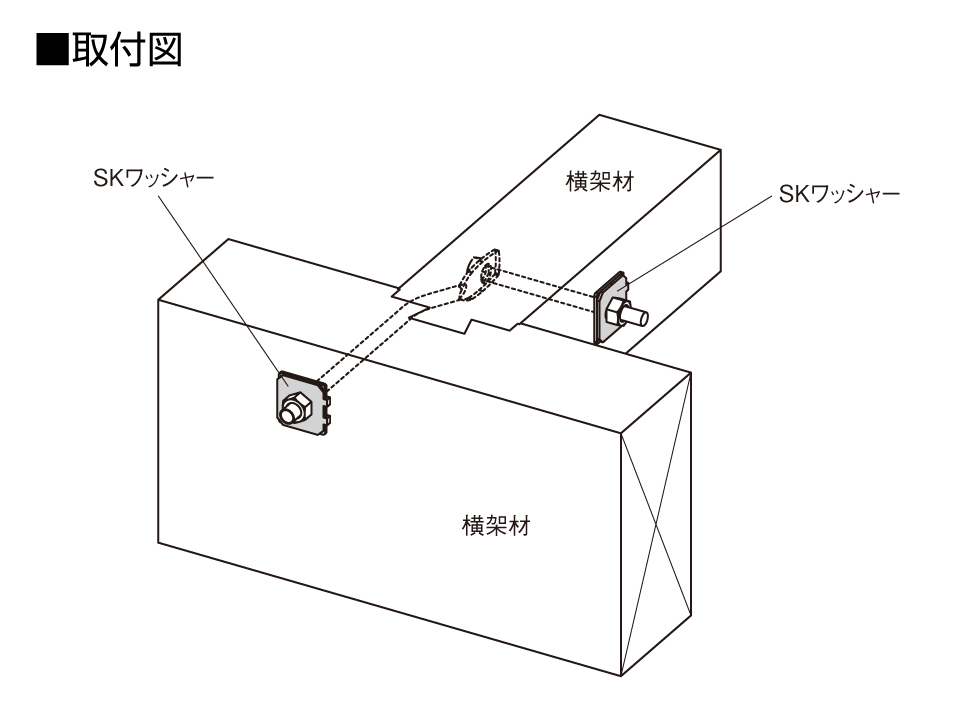

各種ボルト(M12)と木材を介してナットで締付けます。
●角度のついた2枚の板をナットで締付けフラットにすることで、従来の座金と同等の性能を発揮します。
●ナットの締付け忘れを確認できます。
●従来のバネ付座金よりナット締付け前後の差が大きいため、ナットの締付けの目視確認が容易です。

耐力

型番 短期許容めり込み耐力
ベイマツ類 ヒノキ類 スギ類
SK-W 9.60kN 8.32kN 6.40kN
※「国土交通省 告示1024号第1の1のイ」および「木造軸組工法住宅の許容応力度設計(2008年版)」により算出。

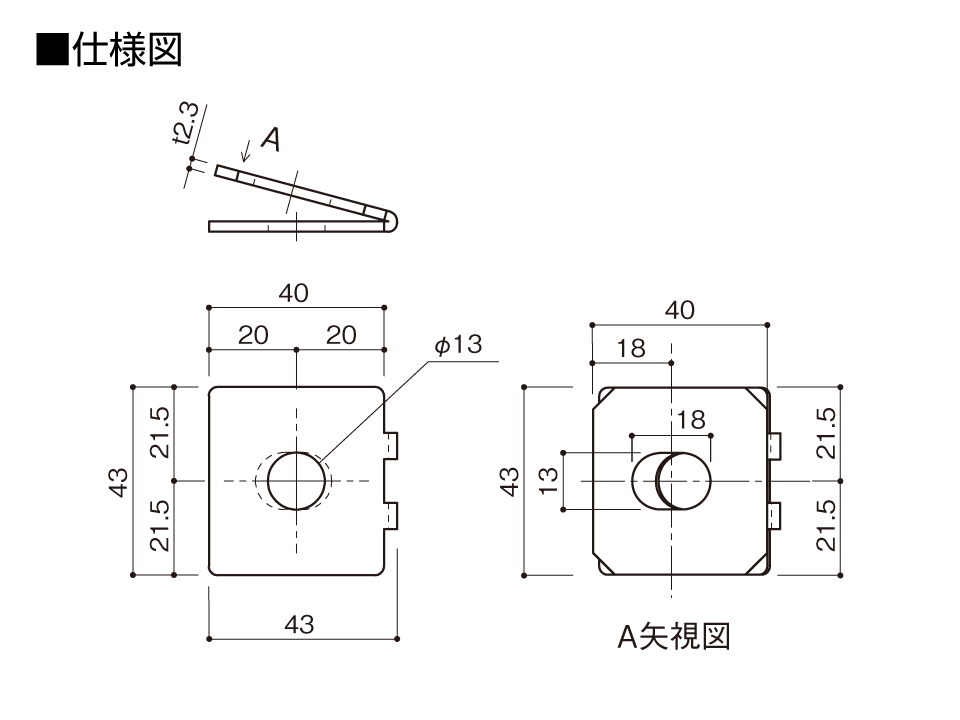

※厚さ4.5mm、40mmの角座金(平成12年建設省告示第1460号第ニ号表3)と同等評価を取得済み。(上記の表は40角座金の耐力数値です。)

使用方法

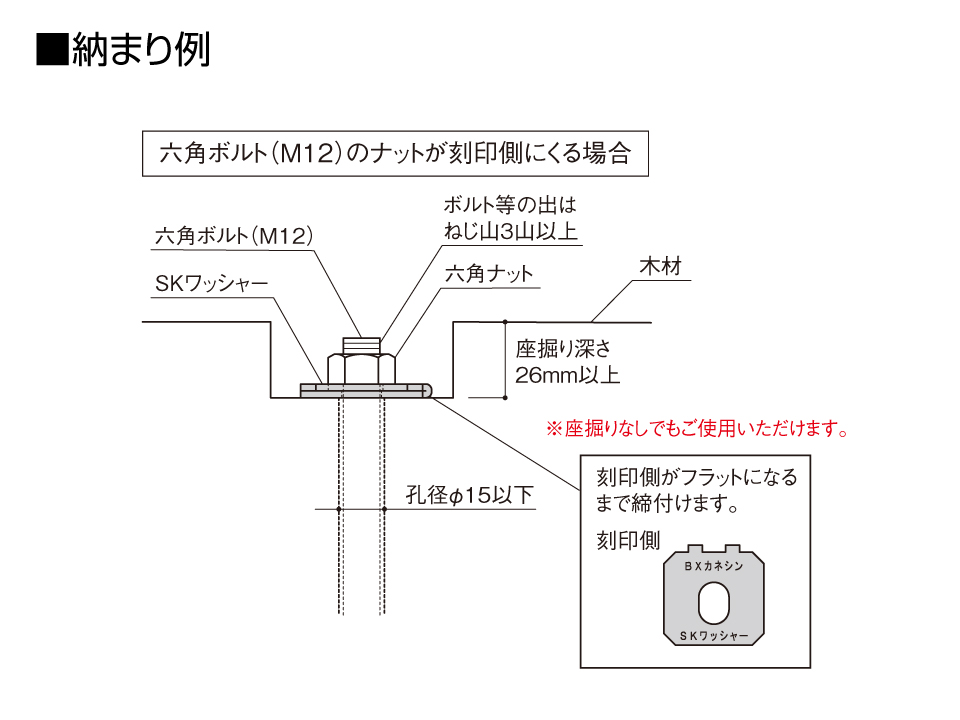

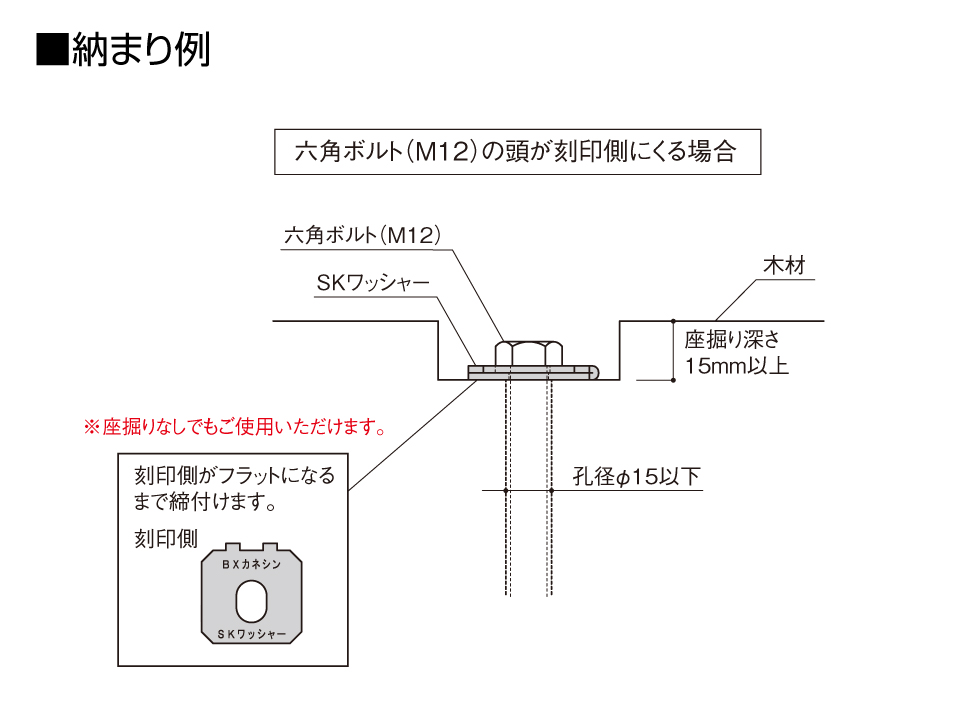

①刻印側にナットまたはボルトの頭がくるようにボルトを差込みます。
②刻印側がフラットになるまで締付けます。

注意事項

●六角ボルト(M12)と座金は別売品です。

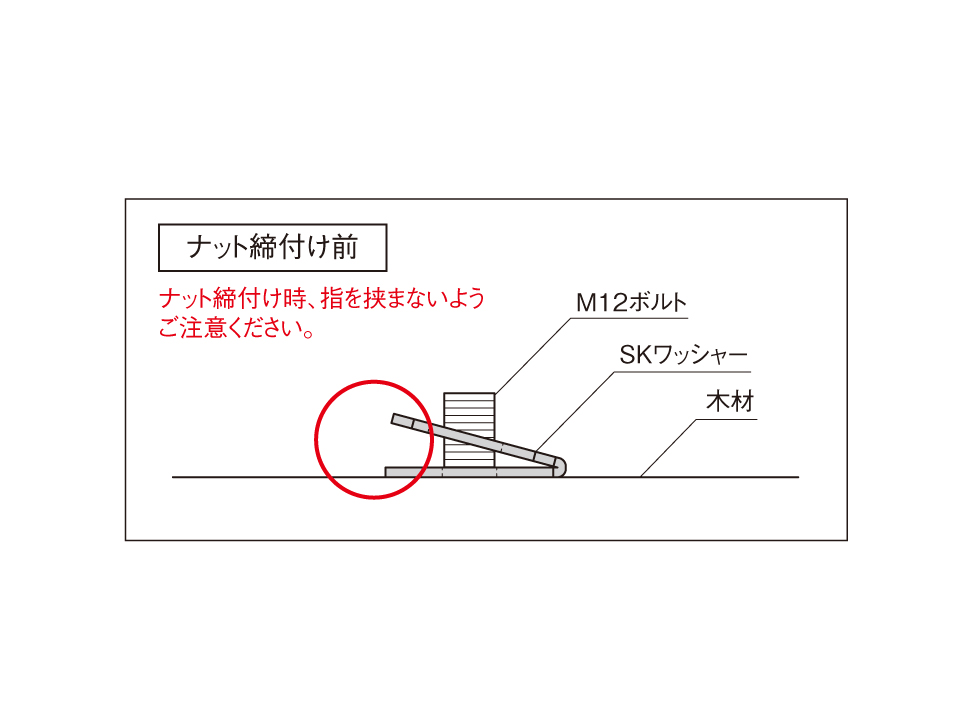

●ナット締付け時、指を挟まないようご注意ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/枚(税抜)
SK-W 034702 1枚 250枚/ケース 上棟 100

材質 JIS G 3302 SGH400またはSGC400
表面処理 溶融亜鉛めっき鋼板(Z27)
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-19-001
