筋かい端部における仕口について 金物の使い方

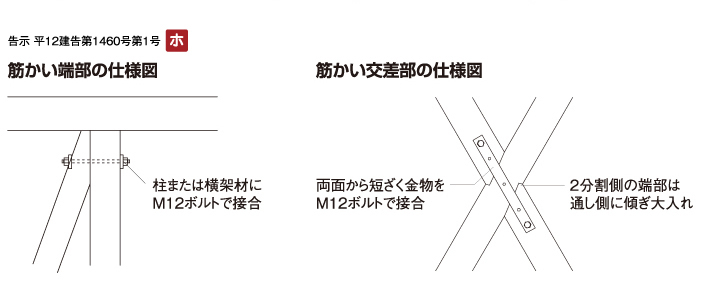

告示 第1460号第1号(筋かい端部における仕口について)

告示記号 筋かいの種類 壁倍率 Zマーク表示金物 BXカネシンオリジナル金物
径9mm以上の鉄筋 1倍
厚さ1.5cm×幅9cm以上の木材 1倍

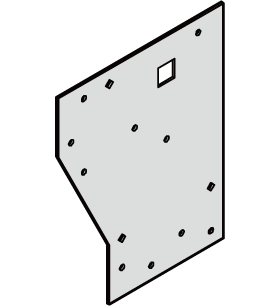

厚さ3cm×幅9cm以上の木材 1.5倍 筋かいプレート(BP)筋かいプレート
(BP)
ジャスティーガセット・ライト 外付け
1.5倍用ハイパーガセット 内付け・外付け
メタリフ筋かいプレート

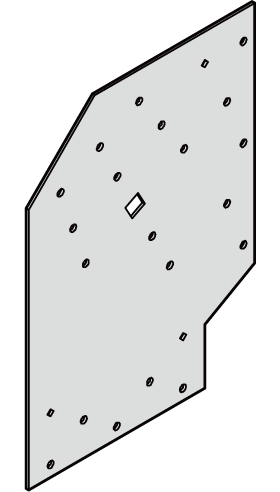

厚さ4.5cm×幅9cm以上の木材 2倍 筋かいプレート(BP-2)筋かいプレート
(BP-2)

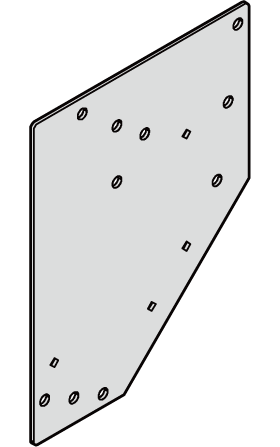

筋かいプレート(BP-2FS)筋かいプレート
(BP-2FS)
DIT制震筋かい金物 内使い・外使い
※金物は内使い用と外使い用で異なります。
ジャスティーガセット・ライト 外付け
BXハイパーガセット 内付け・外付け
ハイパーガセット・Ⅱ 内付け・外付け
EGガセット 内付け・外付け
柱施工筋かい金物Ⅲ 内付け・外付け
PS筋かい金物 内付け・外付け(在来工法)
内付け(金物工法)
PS筋かい金物合板タイプ 内付け・外付け(在来工法)
内付け(金物工法)
DP-2 ジャステンプレート
メタリフ筋かいプレート

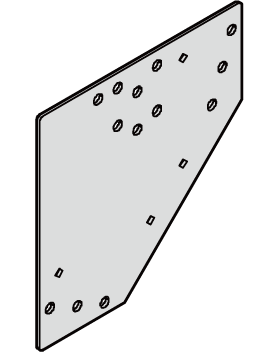

厚さ9cm×幅9cm以上の木材 3倍 筋かいプレート(BP-3FS)筋かいプレート
(BP-3FS)
BXハイパーガセット 内付け・外付け
ハイパーガセット・Ⅱ 内付け・外付け
メタリフ筋かいプレート

告示 第1460号第1号(筋かい端部における仕口について)
