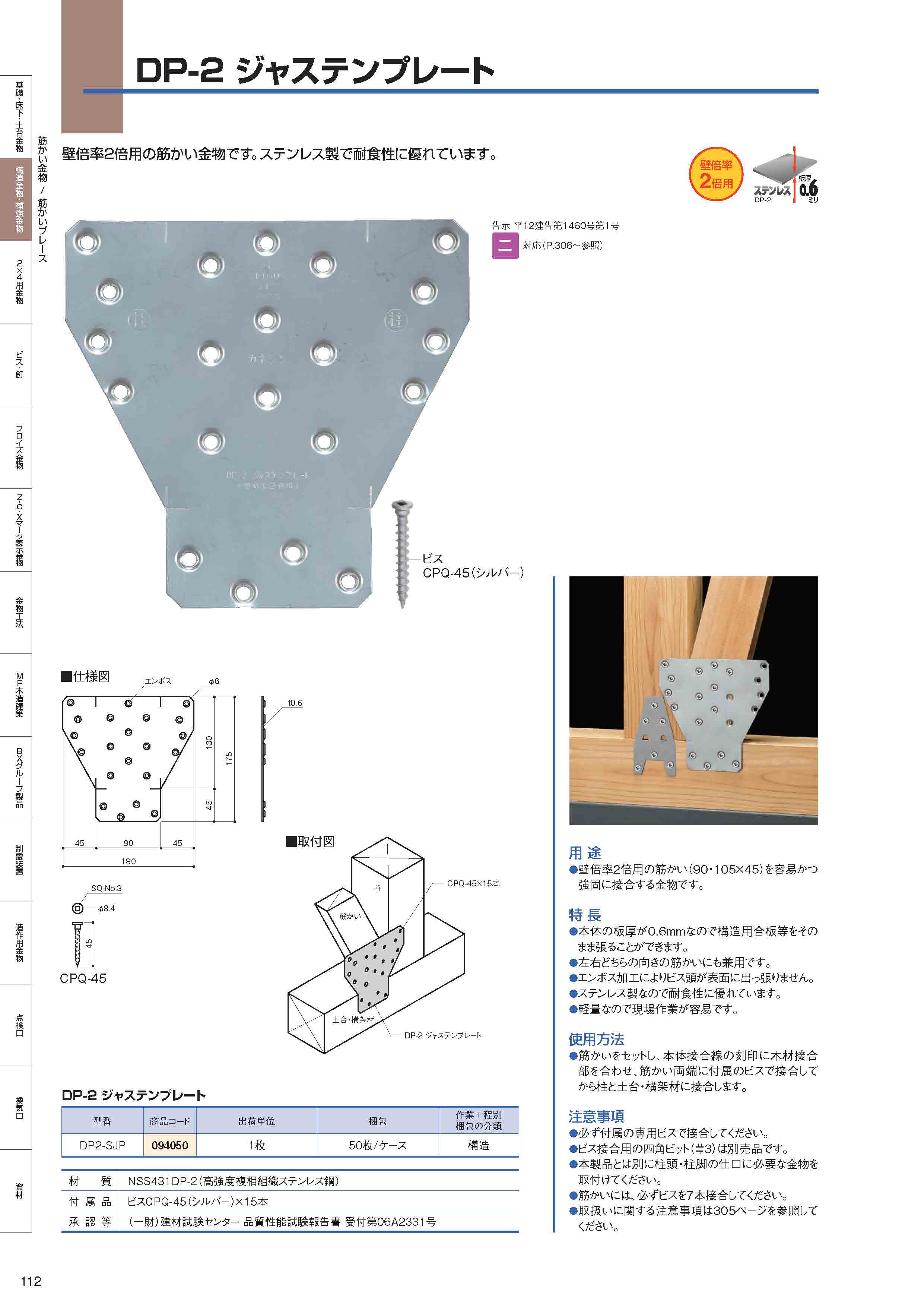

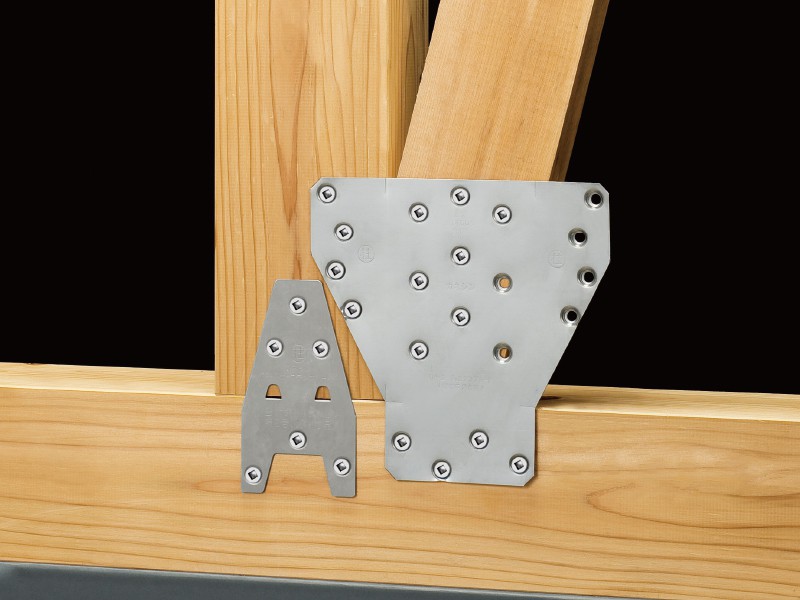

DP-2 ジャステンプレート

壁倍率2倍用の筋かいを接合する筋かい金物です。板厚が薄くパネルの直張り施工の際にも邪魔になりません。

用途・特長

壁倍率2倍用の筋かい（90・105×45）を容易かつ強固に接合する金物です。

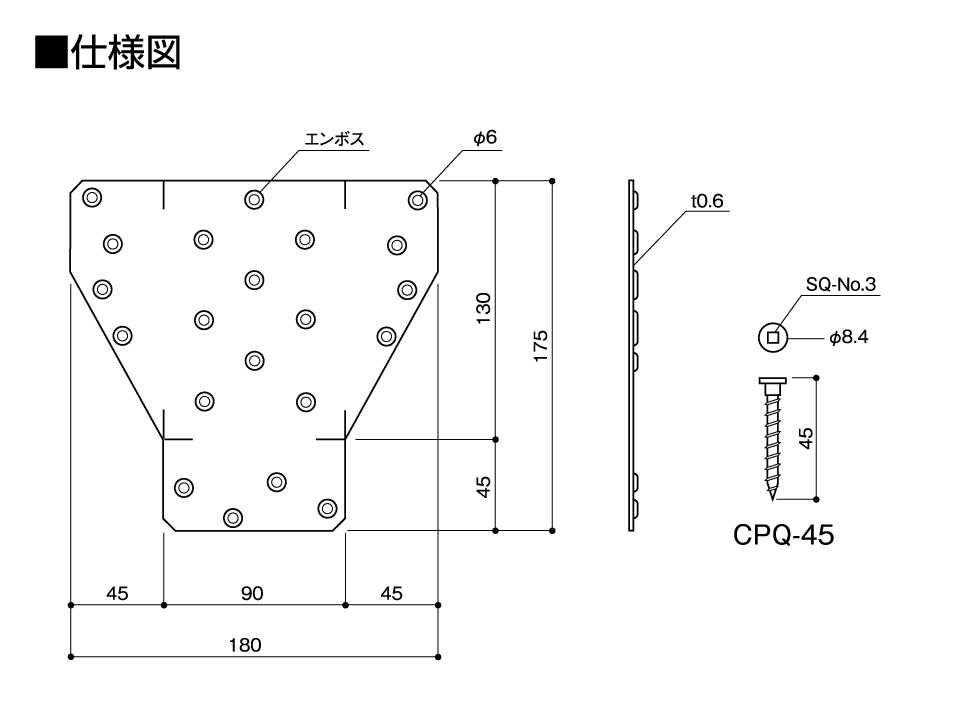

●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
●左右どちらの向きの筋かいにも兼用です。
●筋かいを突き付けで接合できますので、柱・横架材を欠き込む必要がありません。
●エンボス加工によりビス頭が表面に出っ張りません。
●ステンレス製なので耐食性に優れています。
●軽量なので現場作業が容易です。

使用方法

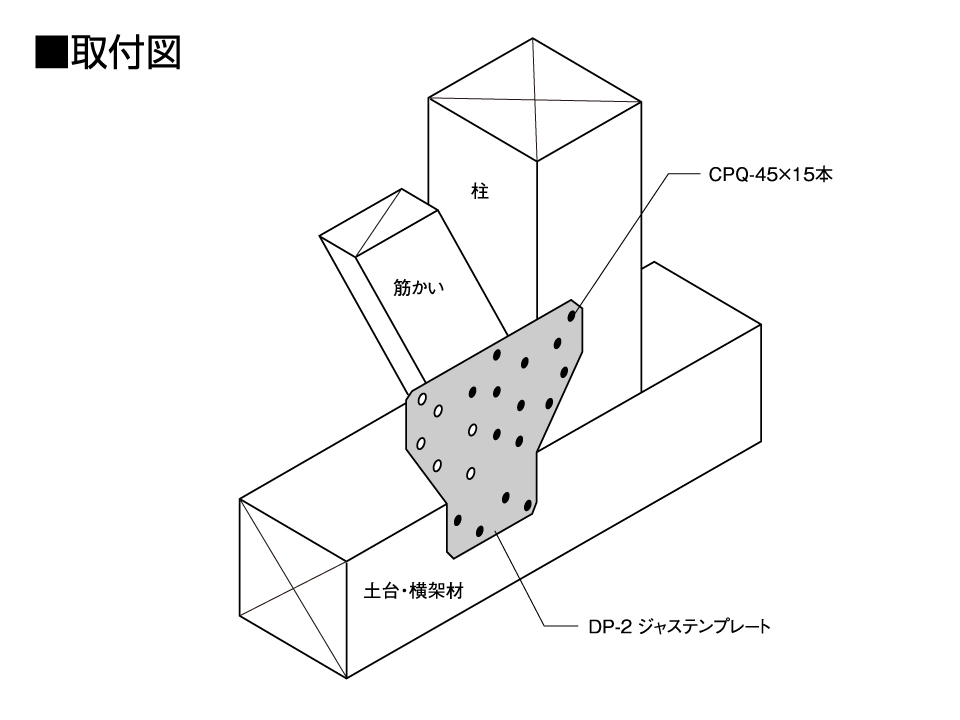

筋かいをセットし、本体接合線の刻印に木材接合部を合わせ、筋かい両端に付属のビスで接合してから柱と土台・横架材に接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。
●本製品とは別に柱頭・柱脚の仕口に必要な金物を取付けてください。
●筋かいには、必ずビスを7本接合してください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／枚（税抜）
DP2-SJP	094050	1枚	50枚/ケース	構造	505

材質	NSS431DP-2（高強度複相組織ステンレス鋼）
付属品	ビスCPQ-45（シルバー）×15本
承認等	（一財）建材試験センター品質性能試験報告書受付第06A2331号

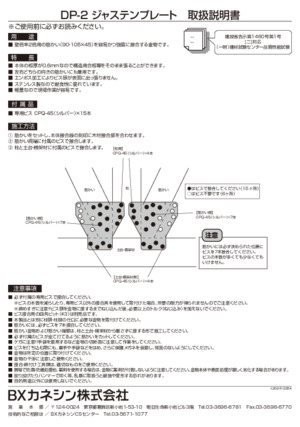

資料

この製品に関するＱ＆Ａ

Q 壁倍率2倍用筋かい金物の筋かい側ビスを短いビスにかえて壁倍率1.5倍用として使用してもいいですか。: A

ビスを取り替えてご使用いただくことはできません。
ジャスティーガセット・ライトやメタリフ筋かいプレートは1.5倍でも2倍でもご使用いただけますが、どちらも筋かい側ビスはCPQ-30（L=30mm）をご使用ください。

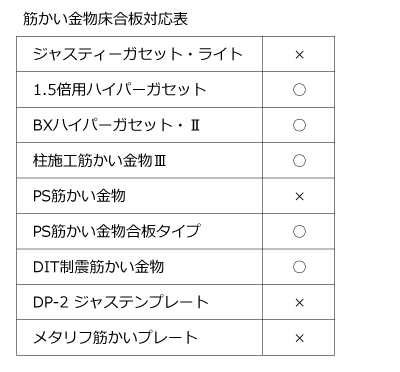

Q 床合板に対応できる筋かい金物はありますか。: A

以下の表でご確認ください。

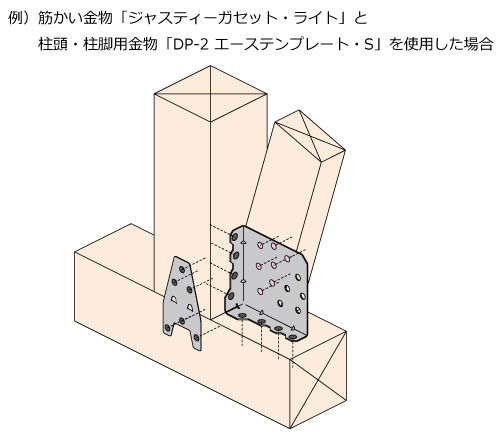

Q 筋かい金物をつけていれば、柱頭・柱脚用の金物はつけなくてもいいですか。: A

筋かい金物とは別に、引き抜きに応じた柱頭柱脚用の接合金物が必要です。

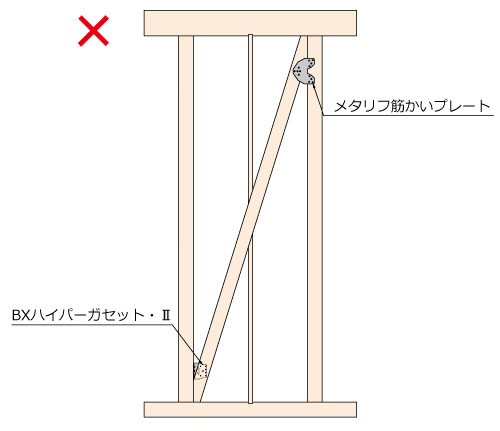

Q 1本の筋かいの両端を違う金物で施工してもいいですか。: A

弊社オリジナルの筋かい金物は試験を行っていないため、ご使用いただけません。
Q ステンレス製の筋かい金物はありますか。: A

プレート型のメタリフ筋かいプレート、DP-2ジャステンプレートがステンレス製です。L型やボックス型のステンレス製品はございません。
Q 現場で筋かいの向きを間違えてしまったのですが、柱頭柱脚用金物を変更する必要はありますか。: A

筋かいの向きは柱の引抜きだけでなく、建物全体に影響を及ぼす可能性があるため、必ず設計者に確認した上で必要に応じて変更してください。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
