製品情報

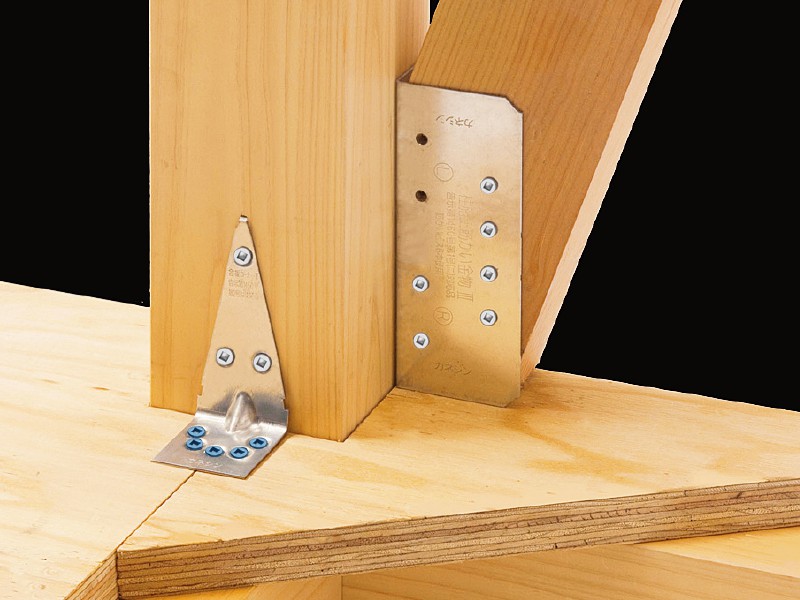

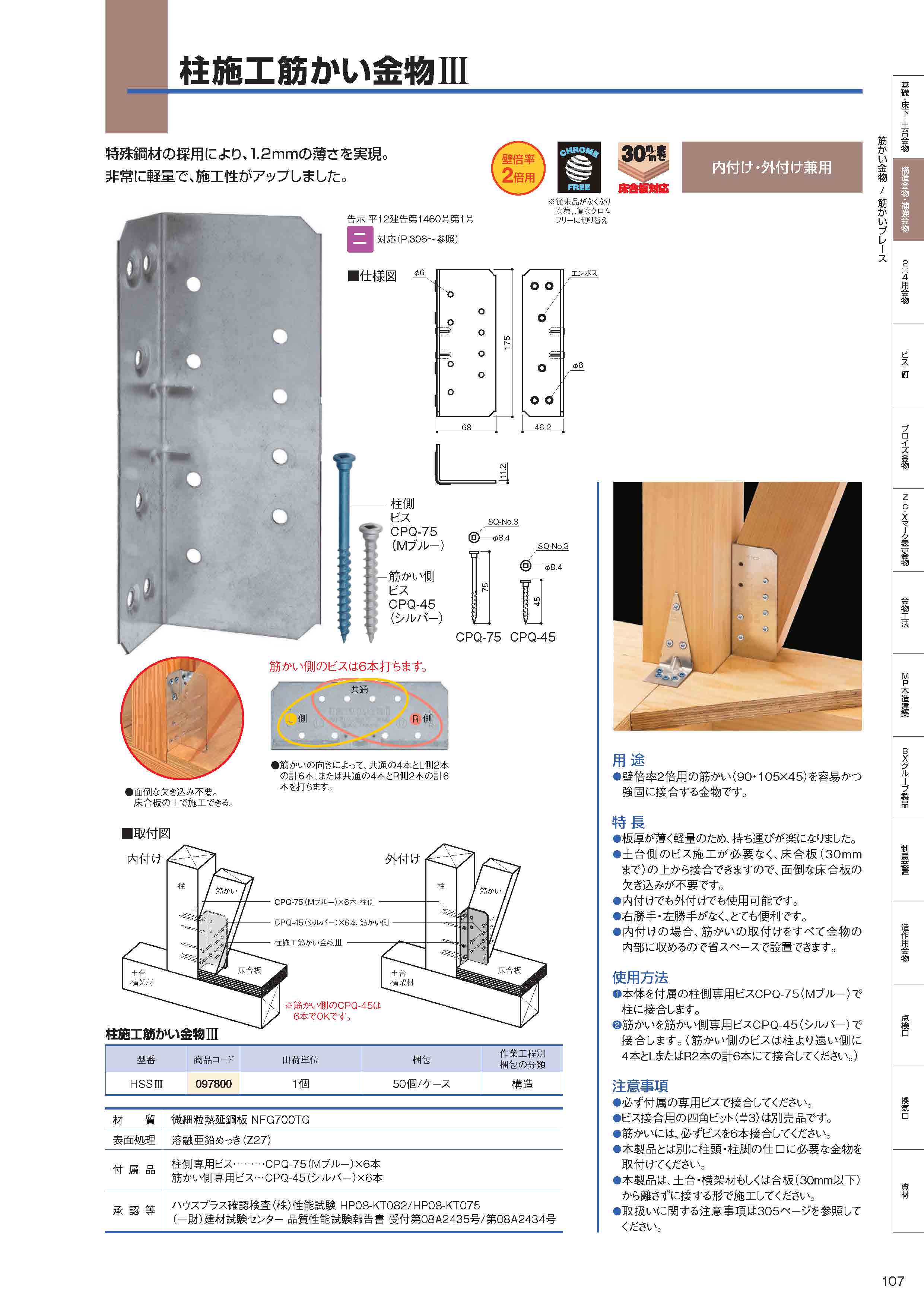

柱施工筋かい金物Ⅲ

壁倍率2倍用の筋かいを接合する筋かい金物です。特殊鋼材の採用により、1.2mmの薄さを実現。非常に軽量で、施工性がアップしました。

用途・特長

壁倍率2倍用の筋かい(90・105×45)を容易かつ強固に接合する金物です。
●板厚が薄く軽量のため、持ち運びが楽になりました。
●土台側のビス施工が必要なく、床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
●内付けでも外付けでも使用可能です。
●左右対称なので、右勝手・左勝手がなくとても便利です。
●内付けの場合、筋かいの取付けをすべて金物の内部に収めるので省スペースで設置できます。
●筋かいを突き付けで接合できますので柱・横架材を欠き込む必要がありません。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。

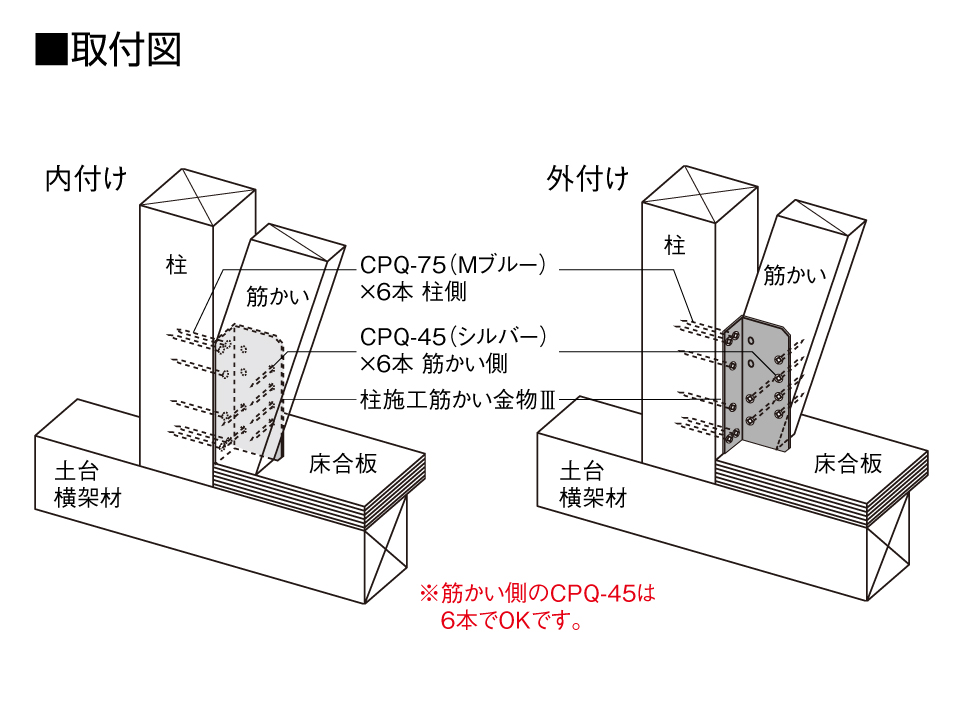

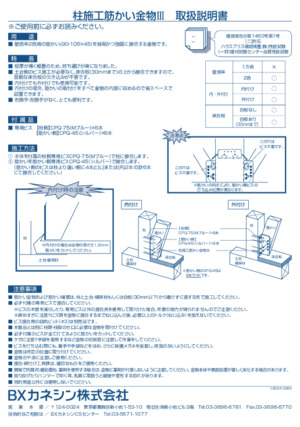

使用方法

①本体を付属の柱側専用ビスCPQ-75(Mブルー)で柱に接合します。

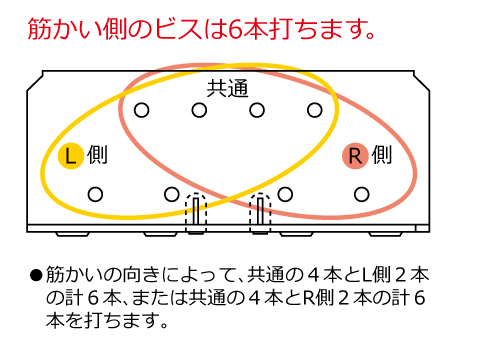

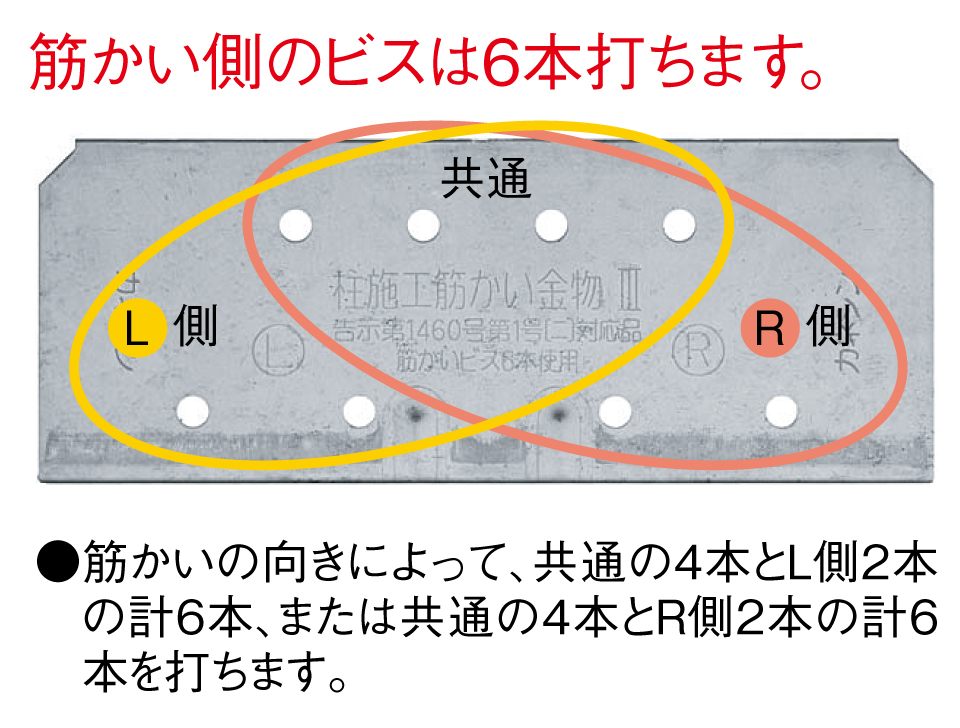

②筋かいを筋かい側専用ビスCPQ-45(シルバー)で接合します。(筋かい側のビスは柱より遠い側に4本とLまたはR2本の計6本にて接合してください。)



注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●筋かいには、必ずビスを6本接合してください。
●本製品とは別に柱頭・柱脚の仕口に必要な金物を取付けてください。
●本製品は、土台・横架材もしくは合板(30mm以下)から離さずに接する形で施工してください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
HSSⅢ 097800 1個 50個/ケース 構造 380

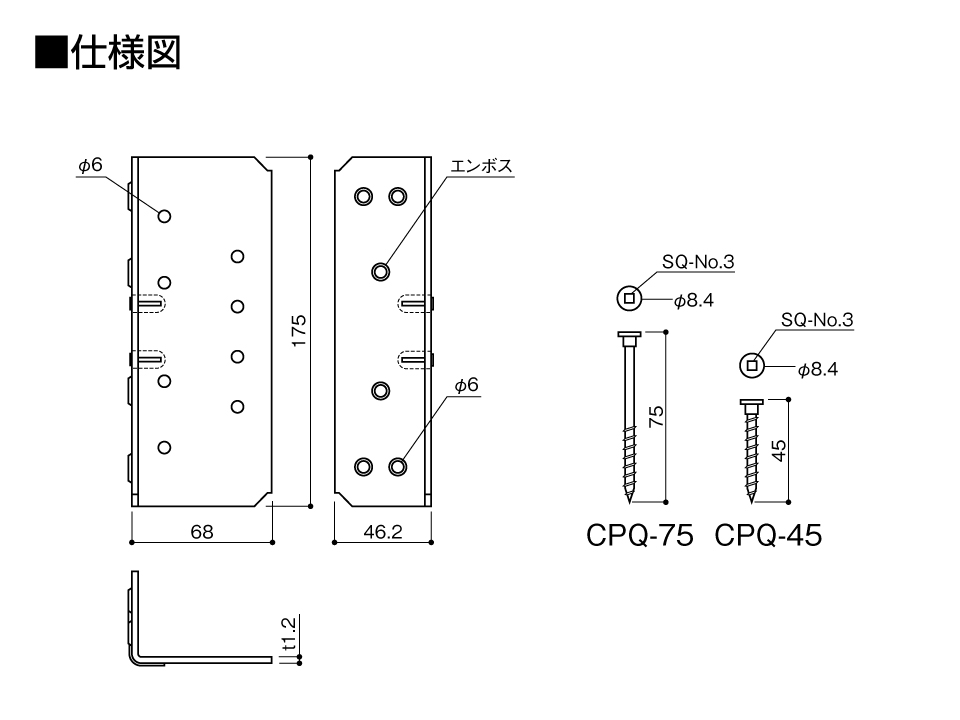

材質 微細粒熱延鋼板 NFG700TG
表面処理 溶融亜鉛めっき(Z27)
付属品 柱側専用ビス…CPQ-75(Mブルー)×6本
筋かい側専用ビス…CPQ-45(シルバー)×6本
承認等 ハウスプラス確認検査(株)性能試験 HP08-KT075/HP08-KT082
(一財)建材試験センター 品質性能試験報告書 受付第08A2434号/第08A2435号

この製品に関するQ&A

Q
壁倍率2倍用筋かい金物の筋かい側ビスを短いビスにかえて壁倍率1.5倍用として使用してもいいですか。
A

ビスを取り替えてご使用いただくことはできません。

ジャスティーガセット・ライトメタリフ筋かいプレートは1.5倍でも2倍でもご使用いただけますが、どちらも筋かい側ビスはCPQ-30(L=30mm)をご使用ください。

Q
床合板に対応できる筋かい金物はありますか。
A
以下の表でご確認ください。

Q
筋かい金物を柱・横架材・筋かいにとめつけているのですが、柱頭・柱脚用の金物も別途必要ですか。
A
筋かい金物とは別に、引き抜きに応じた柱頭柱脚用の接合金物が必要になります。

Q
1本の筋かいの両端を違う金物で施工してもいいですか。
A
弊社オリジナルの筋かい金物は試験を行っていないため、ご使用いただけません。

Q
ステンレス製の筋かい金物はありますか。
A
プレート型のメタリフ筋かいプレートDP-2ジャステンプレートがステンレス製です。L型やボックス型のステンレス製品はございません。
Q

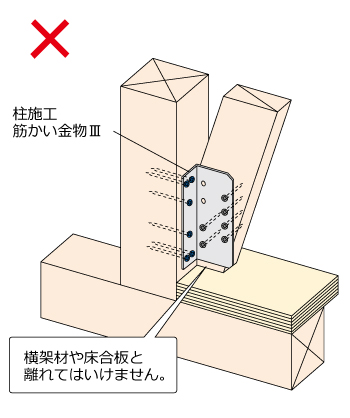

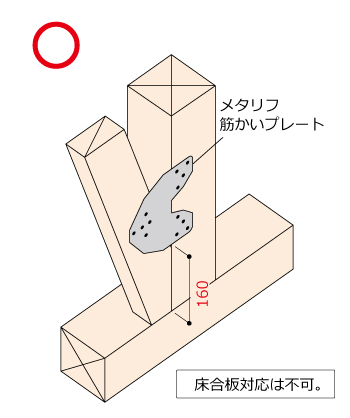

柱施工筋かい金物Ⅲが横架材から若干離れていても問題ないですか。
A

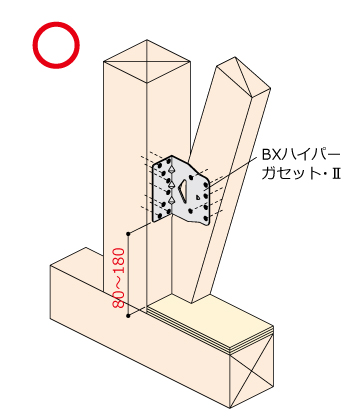

必ず横架材に接するように施工してください。横架材から離して取り付けたい場合は、ハイパーガセット・Ⅱまたはメタリフ筋かいプレート(床合板対応は不可)をご使用ください。

Q
柱施工筋かい金物Ⅲを壁倍率1.5倍用の筋かいに使用できますか。
A
ご使用いただけません。柱施工筋かい金物Ⅲは壁倍率2倍の筋かい専用です。壁倍率1.5倍用の筋かいには、1.5倍用ハイパーガセットジャスティーガセット・ライト(床合板対応は不可)、メタリフ筋かいプレート(床合板対応は不可)をご使用ください。
Q
柱施工筋かい金物Ⅲの筋かい側ビスは6本打つことになっていますが、ビスが打てない場合は本数を減らしたり、違う穴に打ってもいいですか。
A
筋かい側のビスは必ず決められた穴に6本打ってください。ビスを打つ位置をかえたり、ビスの本数を増やしたり減らしたりすることはできません。

Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
