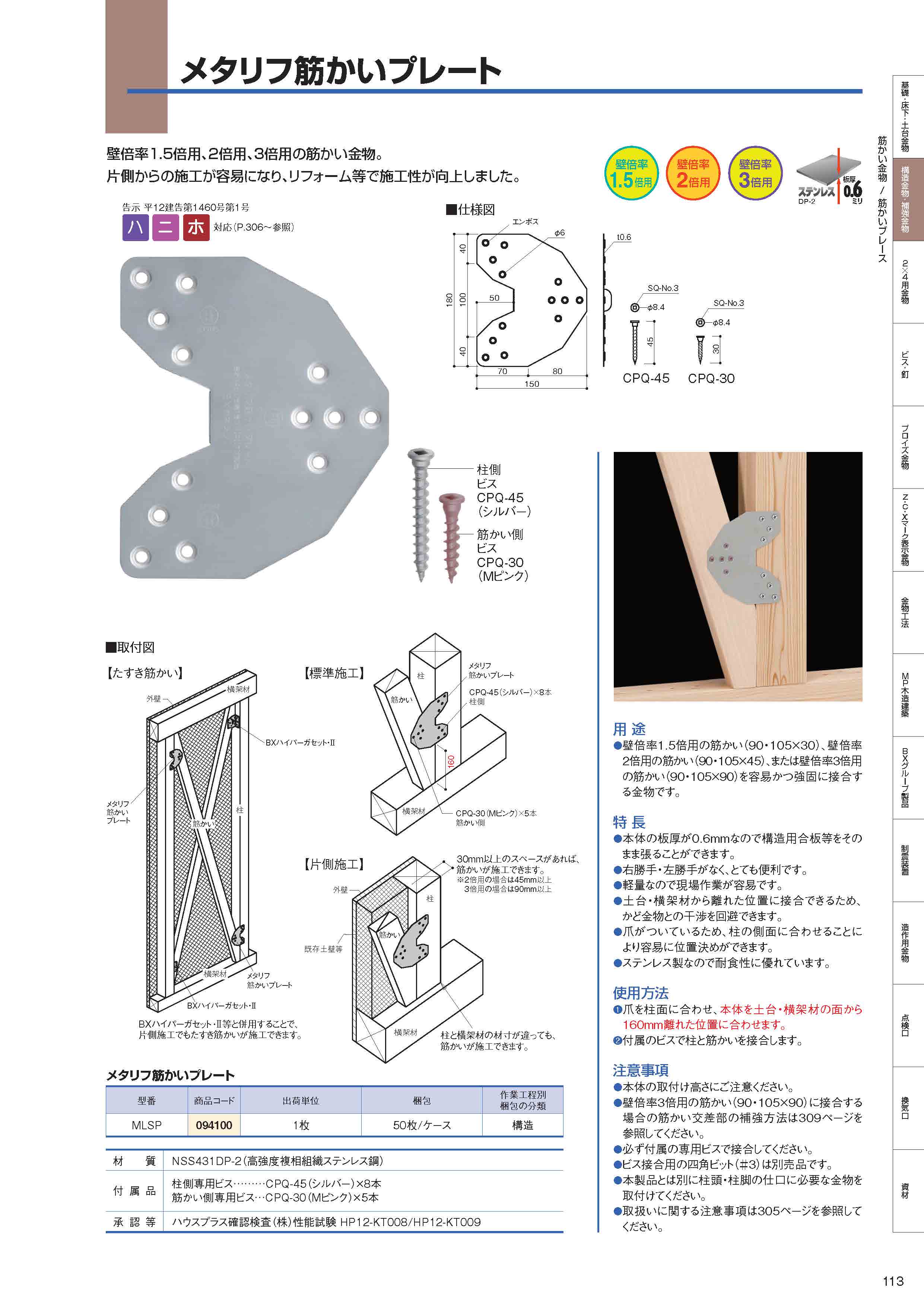

メタリフ筋かいプレート

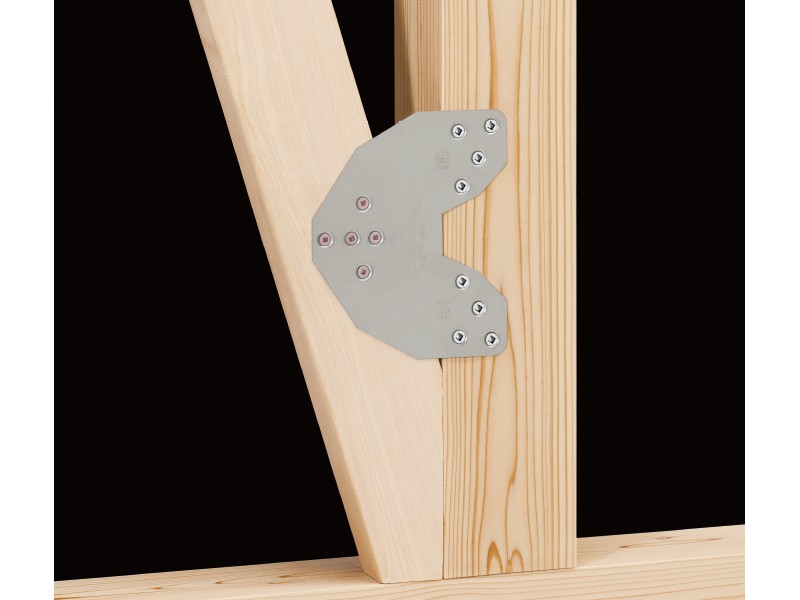

壁倍率1.5倍用、2倍用、3倍用の筋かいを接合する筋かい金物です。片側からの施工が容易になり、リフォーム等で施工性が向上しました。

用途・特長

壁倍率1.5倍用の筋かい(90・105×30)、壁倍率2倍用の筋かい(90・105×45)、または壁倍率3倍用の筋かい(90・105×90)を容易かつ強固に接合する金物です。
●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
●右勝手・左勝手がなくとても便利です。
●軽量なので現場作業が容易です。

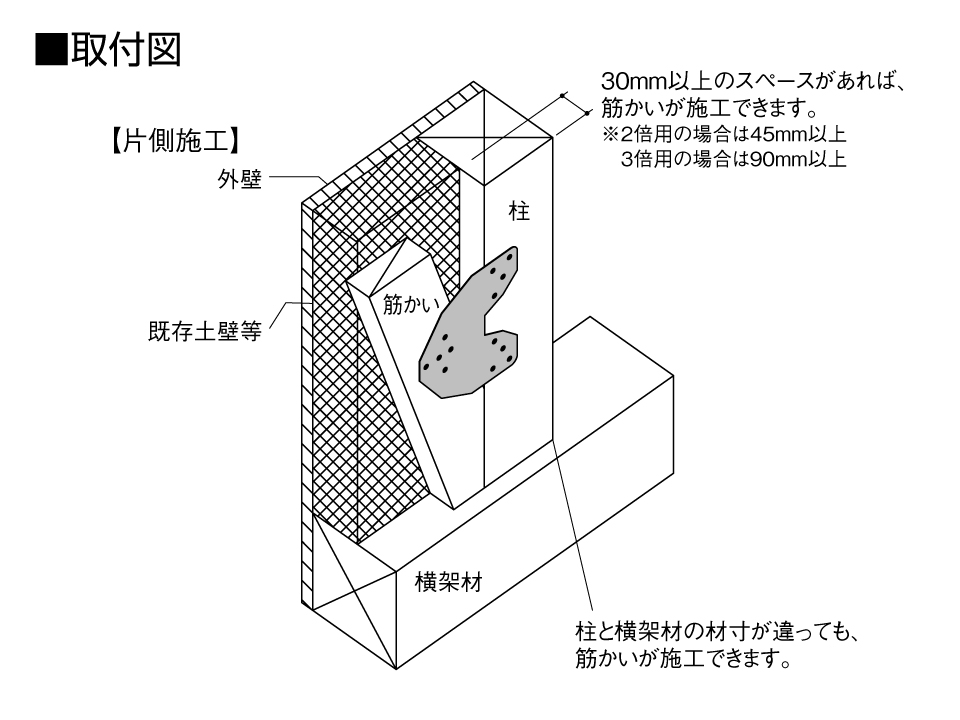

●土台・横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
●爪がついているため、柱の側面に合わせることにより容易に位置決めができます。
●ステンレス製なので耐食性に優れています。

使用方法

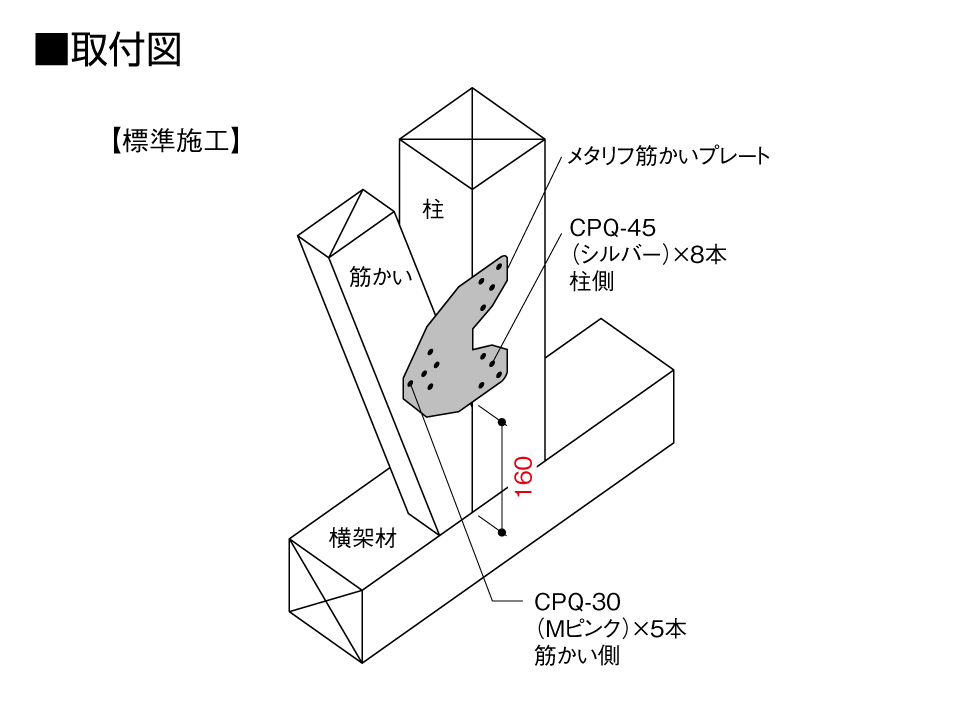

①爪を柱面に合わせ、本体を土台・横架材の面から160mm離れた位置に合わせます。
②付属のビスで柱と筋かいを接合します。

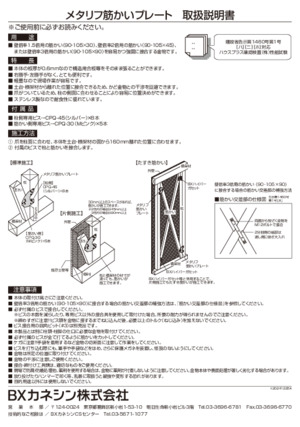

注意事項

●本体の取付け高さにご注意ください。
●壁倍率3倍用の筋かい(90・105×90)に接合する場合の筋かい交差部の補強方法は、「サポート/サービス案内>金物の使い方>筋かい端部における仕口について」を参照してください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●本製品とは別に柱頭・柱脚の仕口に必要な金物を取付けてください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/枚(税抜)
MLSP 094100 1枚 50枚/ケース 構造 470

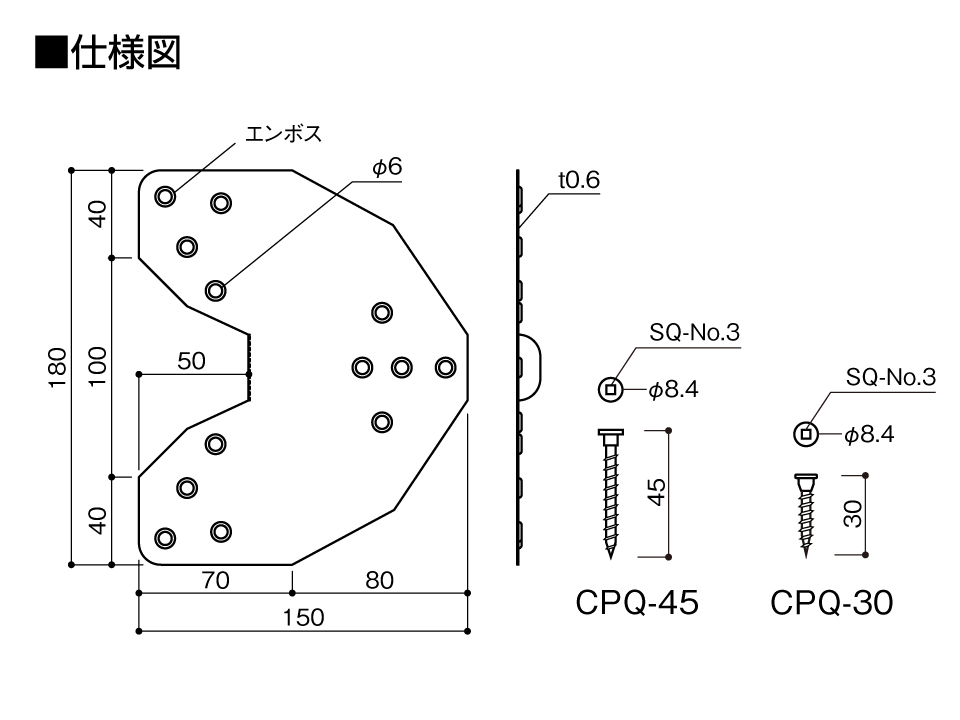

材質 NSS431DP-2(高強度複相組織ステンレス鋼)
付属品 柱側専用ビス…CPQ-45(シルバー)×8本
筋かい側専用ビス…CPQ-30(Mピンク)×5本
承認等 ハウスプラス確認検査(株)性能試験 HP12-KT008/HP12-KT009

この製品に関するQ&A

Q
壁倍率2倍用筋かい金物の筋かい側ビスを短いビスにかえて壁倍率1.5倍用として使用してもいいですか。
A

ビスを取り替えてご使用いただくことはできません。

ジャスティーガセット・ライトメタリフ筋かいプレートは1.5倍でも2倍でもご使用いただけますが、どちらも筋かい側ビスはCPQ-30(L=30mm)をご使用ください。

Q
床合板に対応できる筋かい金物はありますか。
A
以下の表でご確認ください。

Q
筋かい金物をつけていれば、柱頭・柱脚用の金物はつけなくてもいいですか。
A
筋かい金物とは別に、引き抜きに応じた柱頭柱脚用の接合金物が必要です。

Q
1本の筋かいの両端を違う金物で施工してもいいですか。
A
弊社オリジナルの筋かい金物は試験を行っていないため、ご使用いただけません。

Q
90×90mmの筋かいをたすき掛けで使用する場合、対応できる筋かい金物はありますか。
A

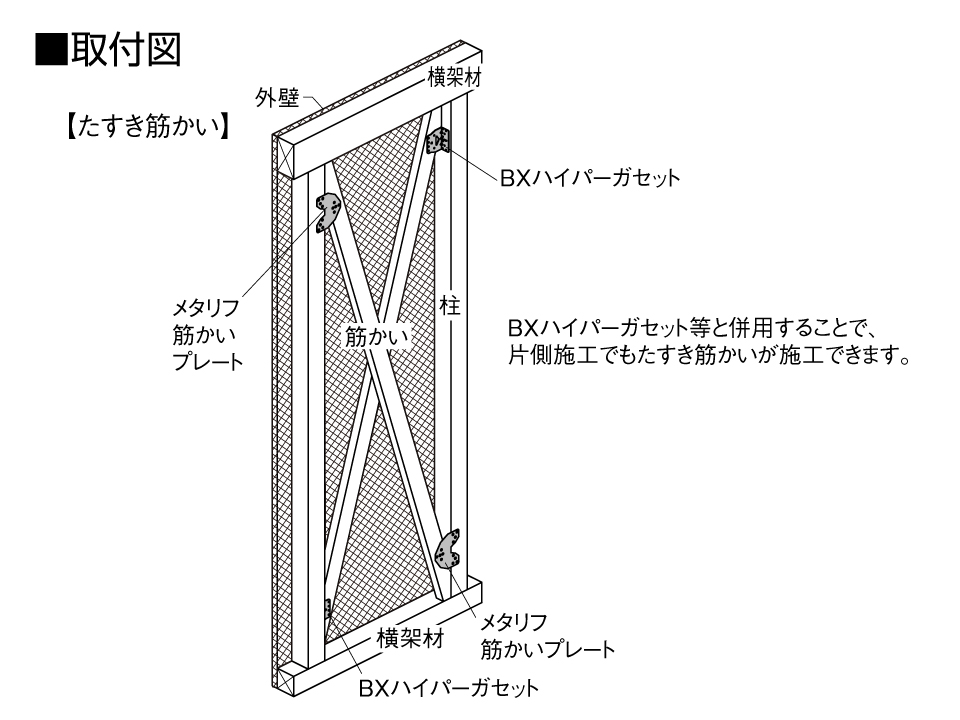

BXハイパーガセット・Ⅱメタリフ筋かいプレートがご使用いただけます。BXハイパーガセットを外付けで取付けると金物本体が柱面からはみ出てしまうため、内付けでご使用ください。筋かい交差部の補強方法は以下の図(告示の内容)を参考にとめつけてください。

Q
ステンレス製の筋かい金物はありますか。
A
プレート型のメタリフ筋かいプレートDP-2ジャステンプレートがステンレス製です。L型やボックス型のステンレス製品はございません。
Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
