108kNの引抜きに対応できるホールダウン金物 新発売

製品情報 2020.02.03

BXカネシン株式会社(代表取締役:二村一久)は、108kNの引抜きに対応できる金物として、「MPホールダウン108」「MPアンカーボルト」「MP全ねじボルト」「MP座金」の4製品を2月3日に発売しました。本製品の発売により、多目的木造建築(MP)※1において108kNまでの引抜きのかかる接合部であれば、金物を選択するだけで済み、金物の設計が不要になるため省力化が図れます。

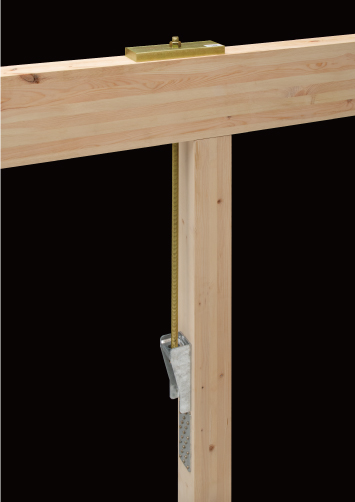

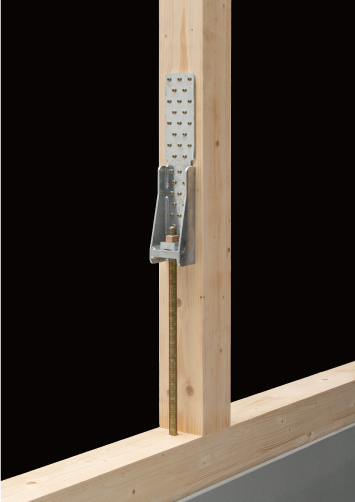

この4製品は、120角以上の柱を基礎や横架材と緊結したり、上下階の柱を相互に緊結したりするなど、接合部に応じて組み合わせて使用します。MPアンカーボルトMP全ねじボルトのボルト径はM20で、当社で初めてM20のボルトを採用しました。

2010年の木材利用促進法※2施行により、住宅以外の低層建築物が原則木造化されました。2019年には建築基準法が改正され、防耐火に関する規制等が緩和されました。法整備により4階以上の建築物でも木造で建てやすくなりましたが、中高層建築物では高い引抜力が1階の柱脚部に集中します。また、今後高倍率の耐力壁が整備される見込みであり、高い引抜耐力をもつ製品のニーズがより一層高まることが予想されます。当社には120kNの引抜きに対応できる「丸鋼ホールダウン」がありますが、住宅施工に慣れた現場作業者の施工性を考慮し、住宅で使用されることの多い一般的なホールダウン金物と同じ手順で施工できる製品を新たに開発しました。量産化することで、製作金物と比べてコストダウンが可能となり、納期も短縮できます。

MPホールダウン108」で使用するビスは、60kNの引抜きに対応した既製品の「高耐力フレックスホールダウン60」と同じビスを使用しています。同じビスを使用することで、付け間違いを防止でき、ビスが足りなくなった際にも必要最低限の発注で済むため、無駄がありません。

※1 〈非住宅〉や〈中・大規模〉と呼称されてきた木造建築が多目的な用途を持つ建築物であることから、BXカネシンでは〈多目的木造建築〉と統一。MPは、「Multi Purpose(多目的)」の頭文字。
※2 公共建築物等における木材の利用の促進に関する法律


製品概要

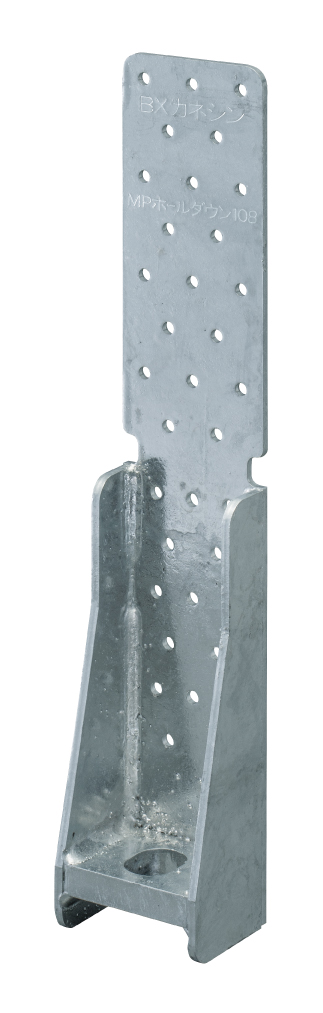

名称 MPホールダウン108
型番/商品コード MPHD-108/603900
梱包 4個/ケース
メーカー希望小売価格 12,000円/個(税抜き)
発売日 2020年2月3日
短期基準接合引張耐力 108.0kN
※120角以上の木材を使用。
※樹種はスプルース同一等級集成材E95-F315以上。
接合部倍率(N値/T値) 20.3
付属品 ビスYPR-85(Mブロンズ)×35本 専用座金×1枚
承認等 ハウスプラス確認検査(株)性能試験 HP19-KT090

名称 MPアンカーボルト
型番/商品コード MP-ZNA20-100/600960
サイズ M20×1000
梱包 4本/ケース
メーカー希望小売価格 9,800/本(税抜き)
発売日 2020年2月3日
短期許容引張耐力 108.0kN
※各種合成構造設計指針より算出。
※下記の基礎仕様条件において有効。
基礎仕様条件 埋め込み深さ 370mm以上(アンカー笠下からの長さ)
コンクリート幅  150mm以上
コンクリート設計基準強度 Fc=21 N/mm2以上
付属品 専用ナット(M20)×1個

名称 MP全ねじボルト
型番/商品コード MP-ZNB20-100/600970
サイズ M20×1000
梱包 5本/ケース
メーカー希望小売価格 5,700/本(税抜き)
発売日 2020年2月3日
付属品 専用ナット(M20)×2個

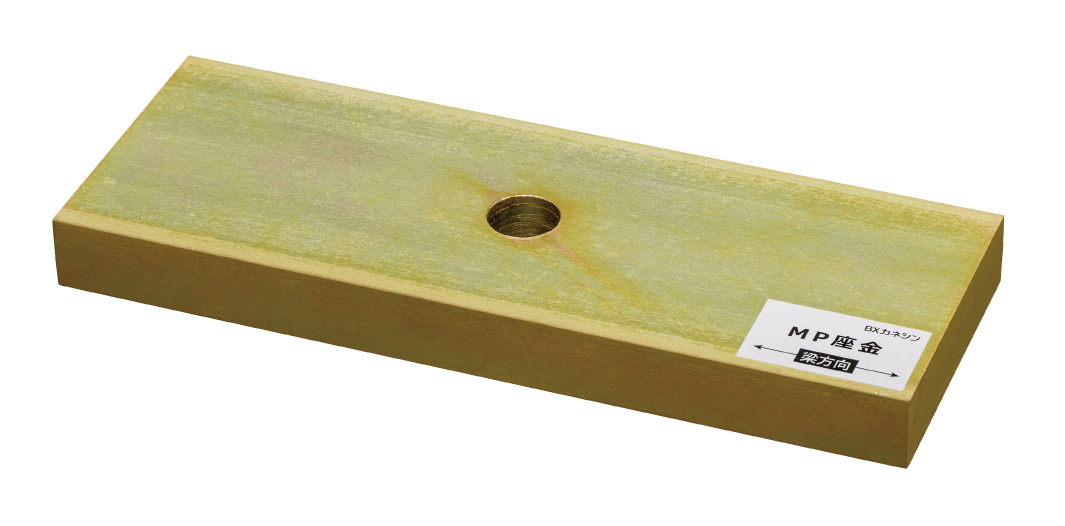

名称 MP座金
型番/商品コード W25×100×270/600980
梱包 2枚/ケース
メーカー希望小売価格 9,700/枚(税抜き)
発売日 2020年2月3日
短期基準耐力 108.0kN
※木造軸組工法住宅の許容応力度設計(2017年版)より算出。
※MPホールダウン108とMP座金を併用した場合の耐力。
※「MP座金」は納期を確認してください。

製品ページリンク
MPホールダウン108
MPアンカーボルト
MP全ねじボルト/MP座金
