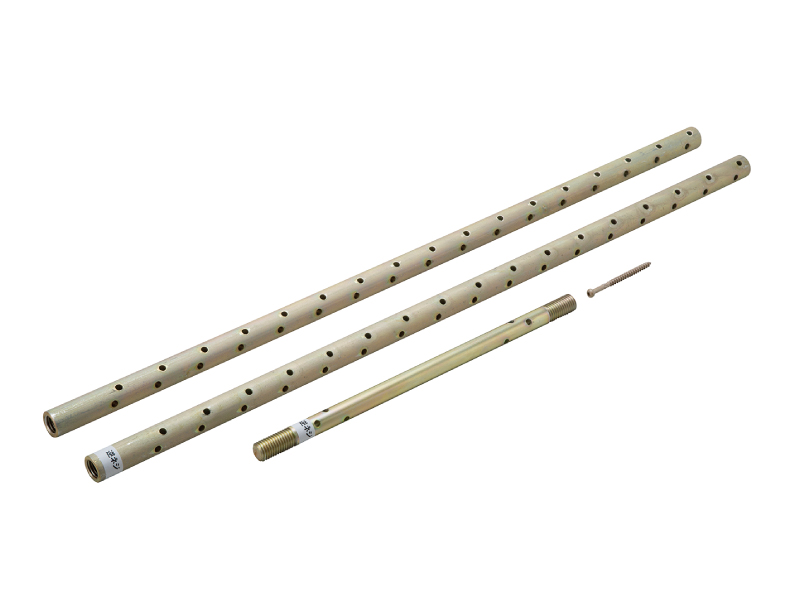

丸鋼ホールダウン

引張耐力120kN（2本1組）と超高耐力。軸力方向の引張に対応したホールダウン金物です。柱への接合は簡単なビスどめ施工です。

※受注生産品です。納期：4〜6週間程度

用途・特長

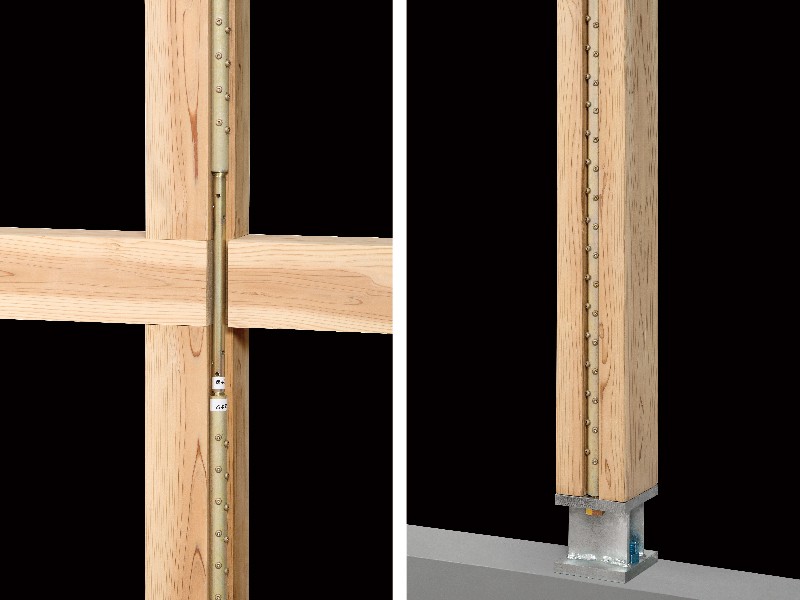

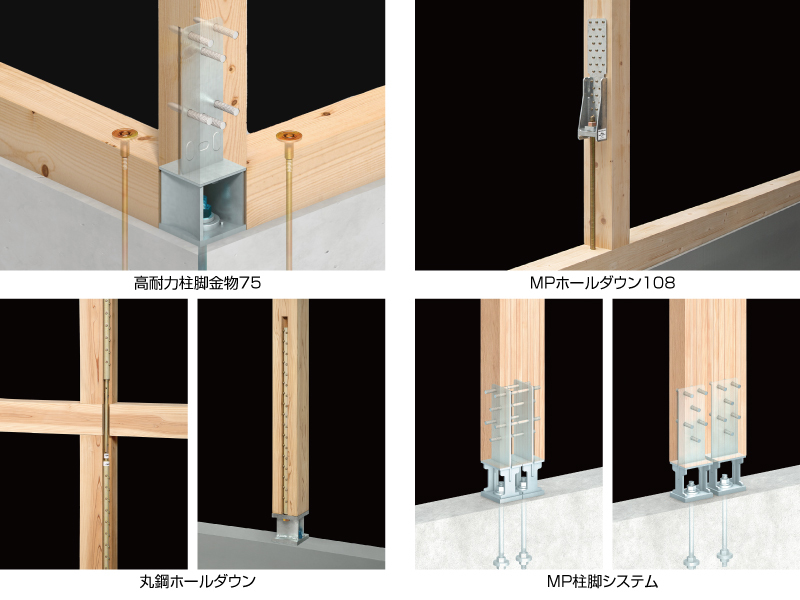

柱脚金物を介した基礎と柱の緊結、上下階の柱相互の緊結に使用します。

●丸鋼ホールダウンを2本1組で使用することで引張耐力120kNと超高耐力を可能にしました。

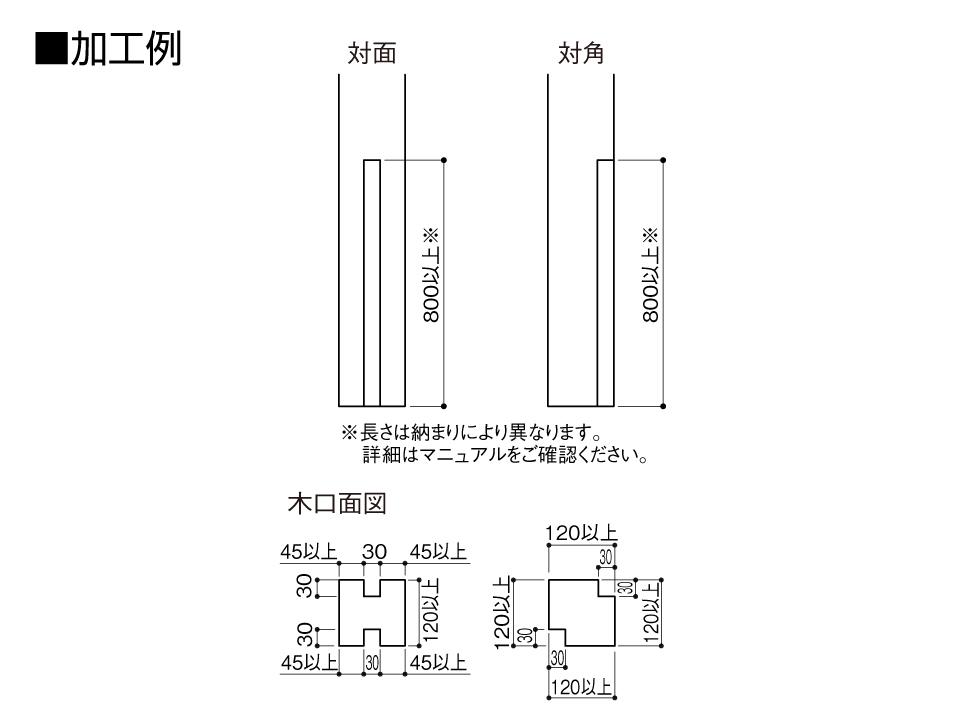

●しゃくり加工を施した木材に金物を納めることで木材の面から金物が突出することなく、きれいに金物を納めることができます。
●木材の加工はルータで欠き取るだけのため、プレカット会社が特別な設備投資をする必要はありません。
※仕様条件等、詳しくはマニュアルをご確認ください。（資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。）

耐力

短期基準接合引張耐力（P0t）

120.0kN^※

※丸鋼ホールダウン2本1組を対角または対面で使用した場合の耐力を表記しています。

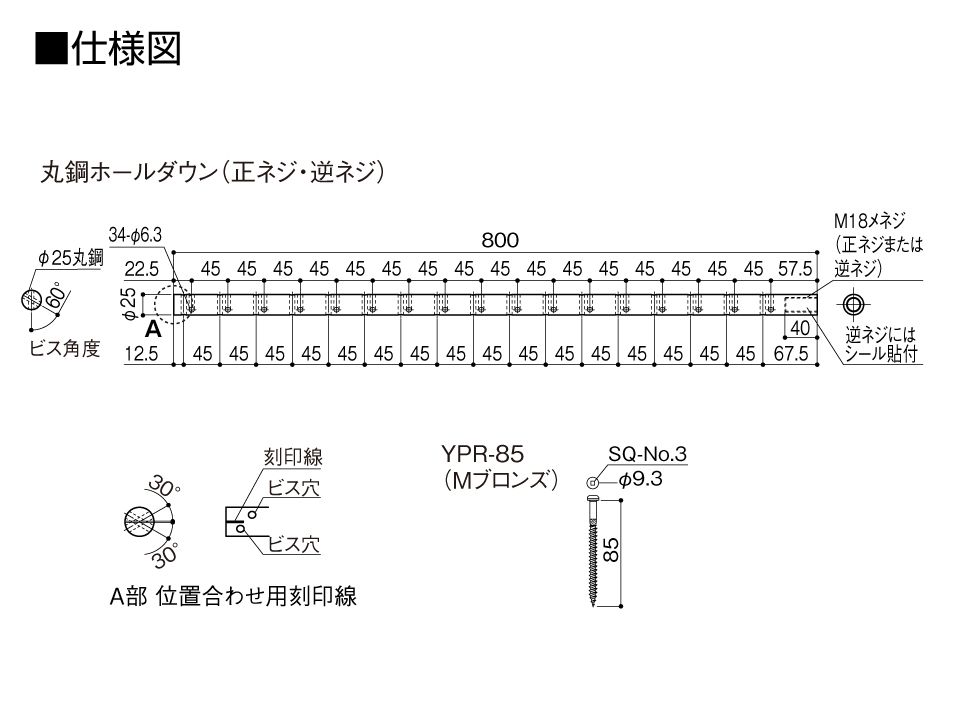

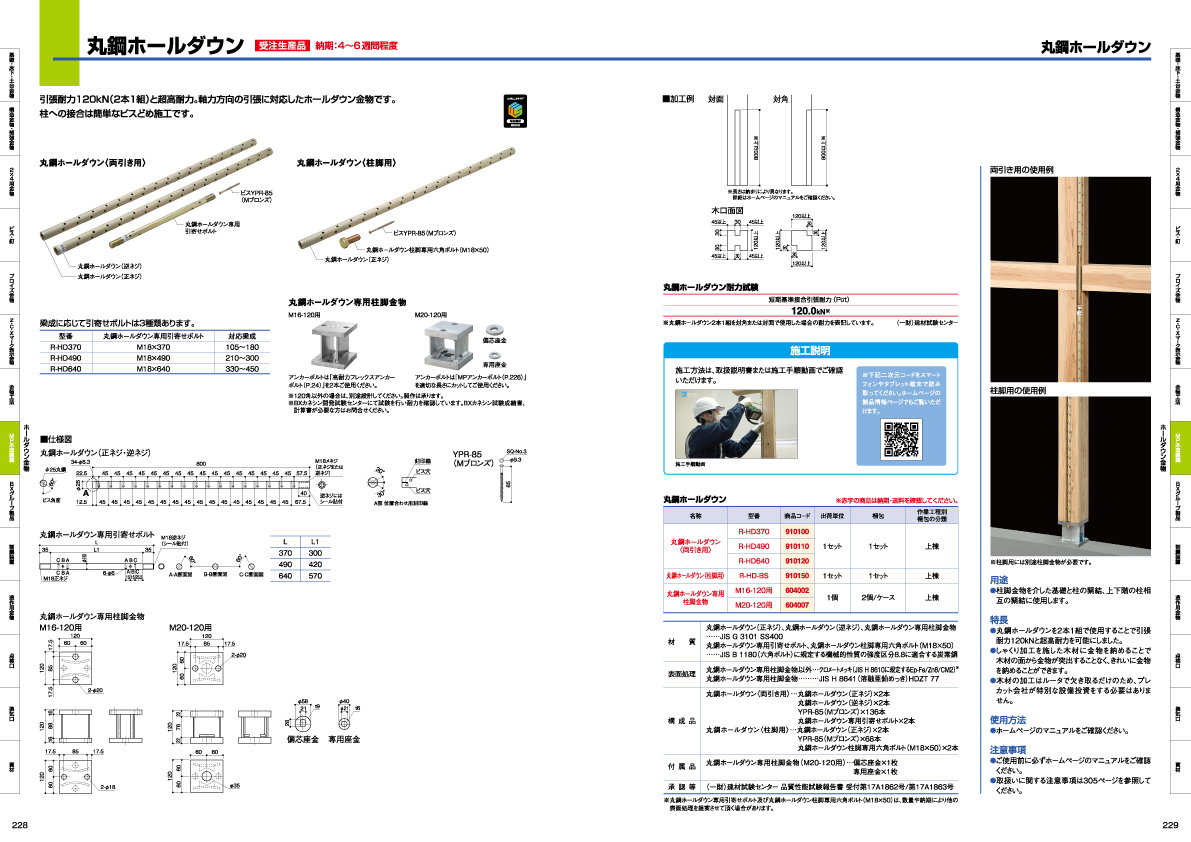

仕様

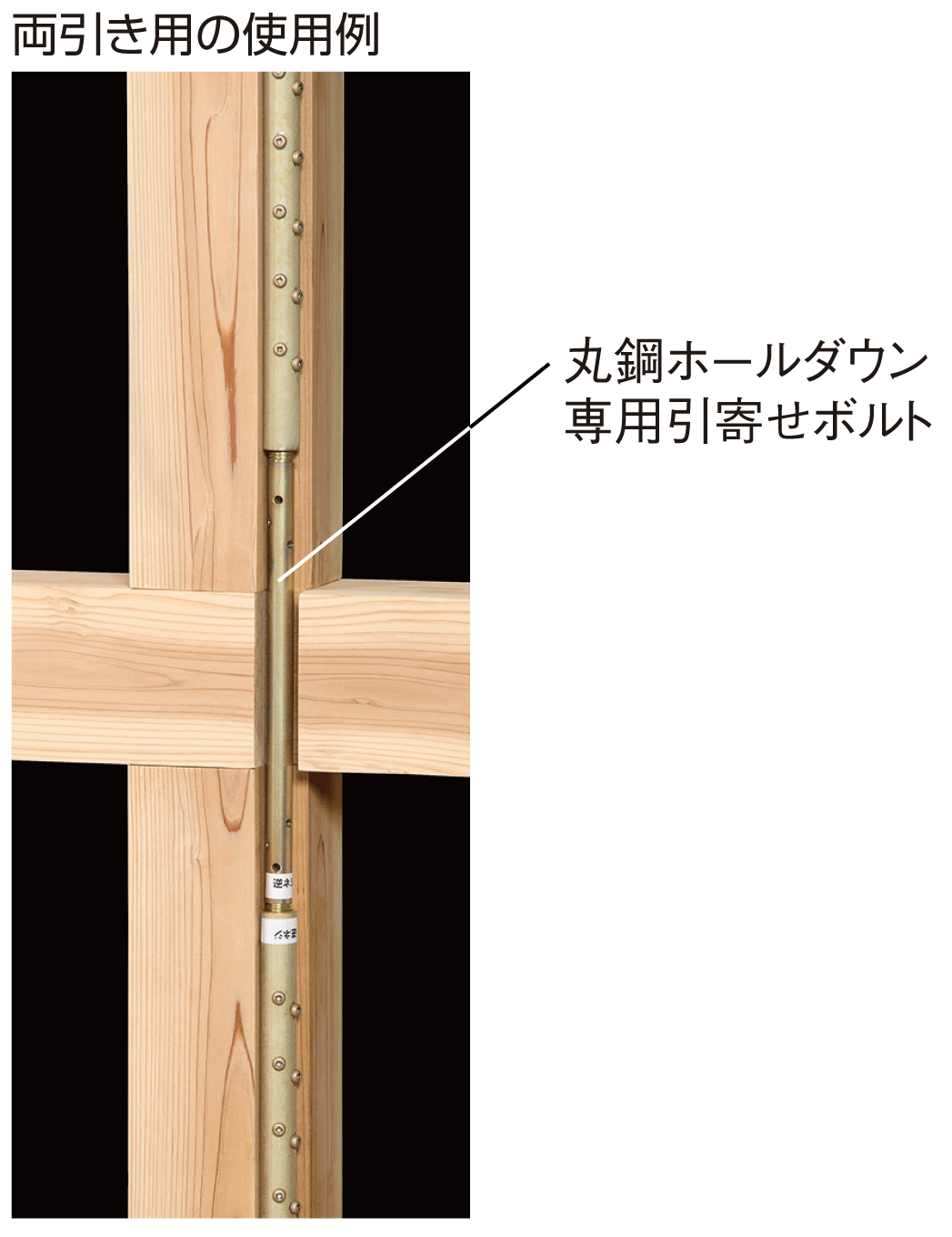

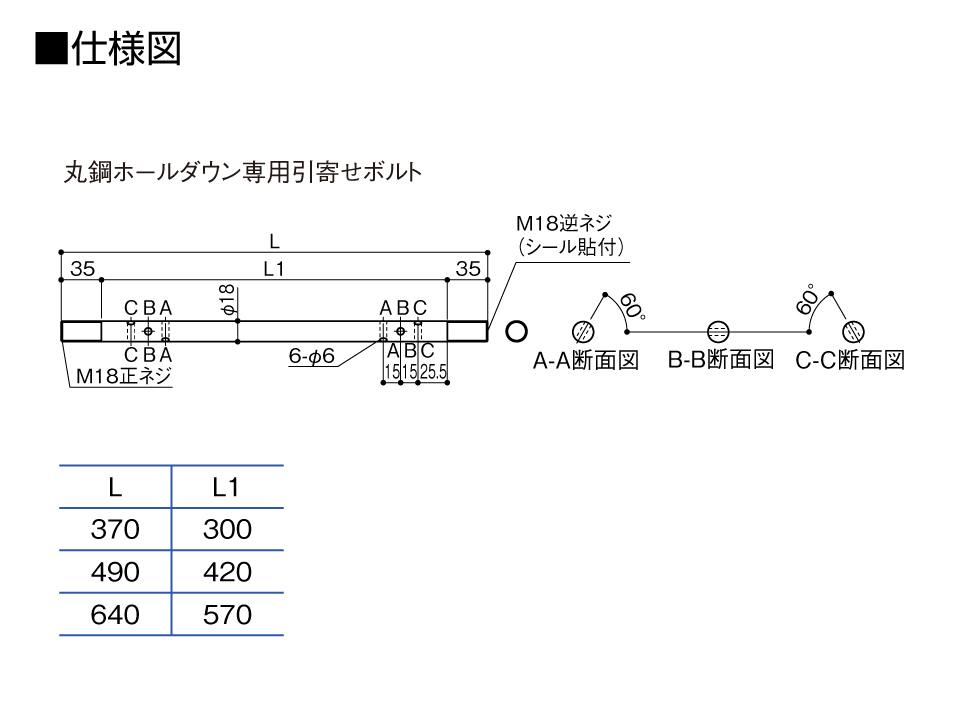

丸鋼ホールダウン〈両引き用〉のボルトサイズと対応梁成
梁成に応じて引寄せボルトは3種類あります。

丸鋼ホールダウン専用引寄せボルト	対応梁成
M18×370	105～180
M18×490	210～300
M18×640	330～450

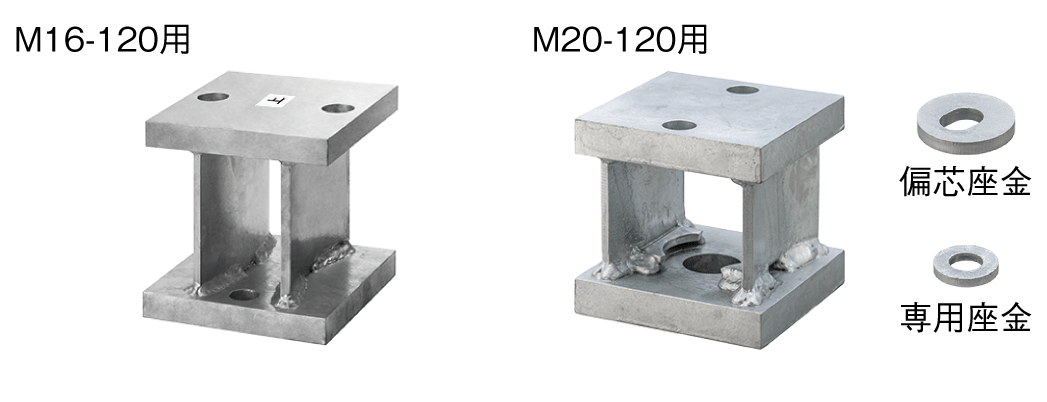

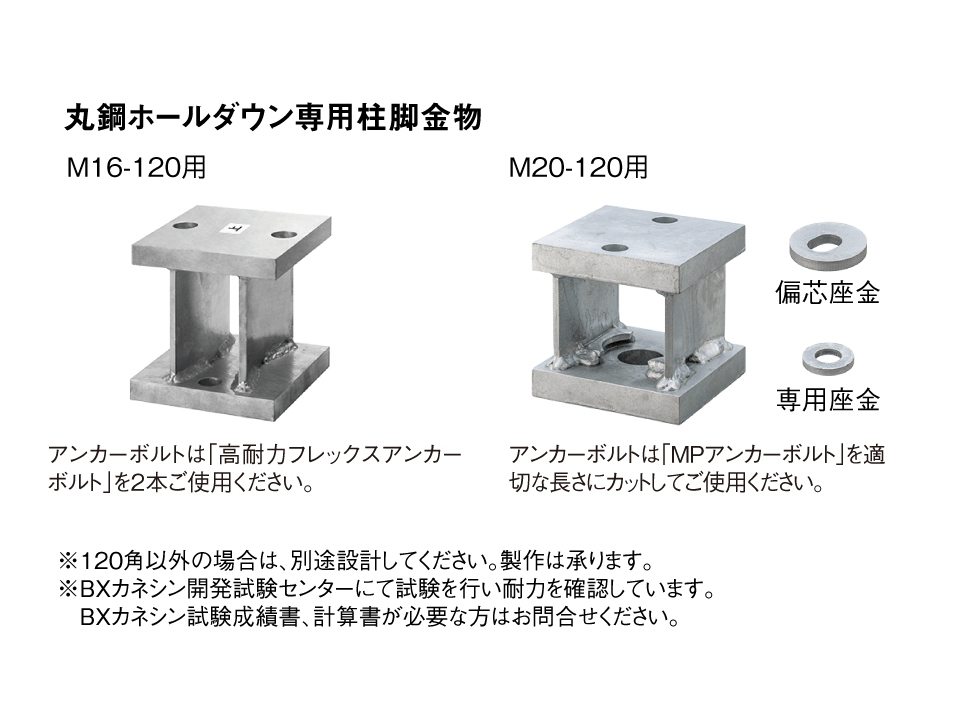

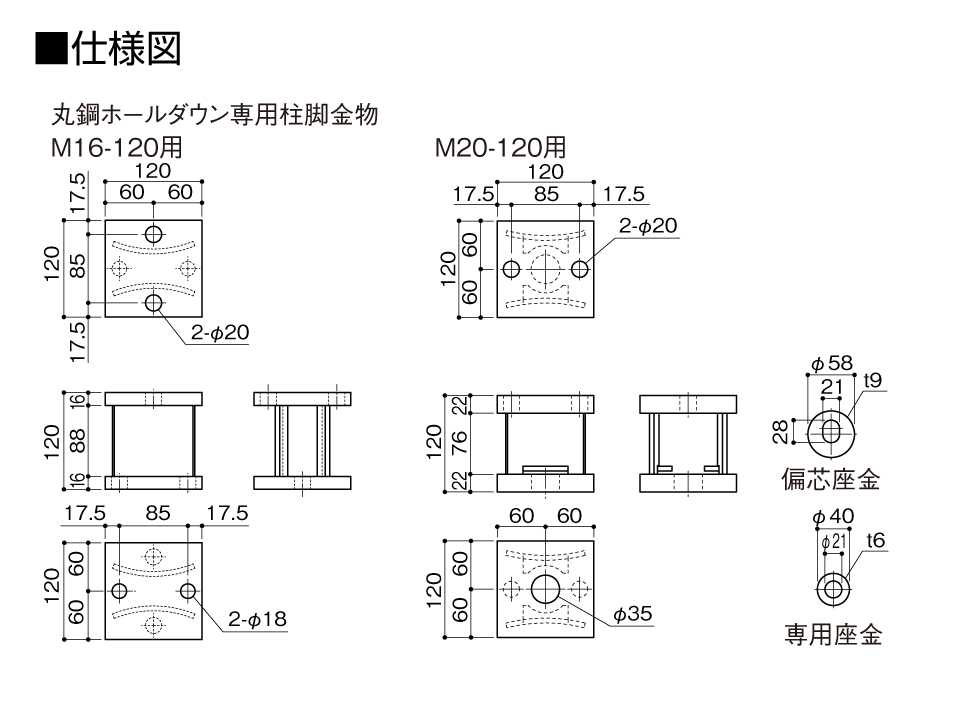

丸鋼ホールダウン専用柱脚金物

※M16-120用は、「高耐力フレックスアンカーボルト」を2本ご使用ください。
※M20-120用は、「MPアンカーボルト」を適切な長さにカットしてご使用ください。
※120角以外の場合は、別途設計してください。製作は承ります。
※ＢＸカネシン開発試験センターにて試験を行い耐力を確認しています。ＢＸカネシン試験成績書、計算書が必要な方はお問合せください。

使用方法

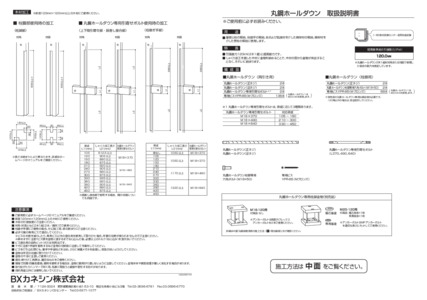

マニュアルをご確認ください。（資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。）

動画

【施工手順】丸鋼ホールダウン柱脚用（M16）編

【施工手順】丸鋼ホールダウン柱脚用（M20）編

【施工手順】丸鋼ホールダウン両引き用編

注意事項

●柱脚用には別途柱脚金物が必要です。
●施工方法はマニュアルをご確認ください。

基本情報/メーカー希望小売価格（税抜き）

※赤字の商品は納期・送料を確認してください。

名称	型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／セット・個（税抜）
丸鋼ホールダウン〈両引き用〉	R-HD370	910100	1セット	1セット	上棟	60,500
	R-HD490	910110				61,600
	R-HD640	910120				63,800
丸鋼ホールダウン〈柱脚用〉	R-HD-BS	910150	1セット	1セット	上棟	27,500
丸鋼ホールダウン専用柱脚金物	M16-120用	604002	1個	2個/ケース	上棟	16,940
丸鋼ホールダウン専用柱脚金物	M20-120用	604007	1個	2個/ケース	上棟	23,900

材質	丸鋼ホールダウン（正ネジ）、丸鋼ホールダウン（逆ネジ）、丸鋼ホールダウン専用柱脚金物 …………JIS G 3101 SS400 丸鋼ホールダウン専用引寄せボルト、丸鋼ホールダウン柱脚専用六角ボルト（M18×50） …………JIS B 1180（六角ボルト）に規定する機械的性質の強度区分8.8に適合する炭素鋼
表面処理	丸鋼ホールダウン専用柱脚金物以外…クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）丸鋼ホールダウン専用柱脚金物………JIS H 8641（溶融亜鉛めっき）HDZ55

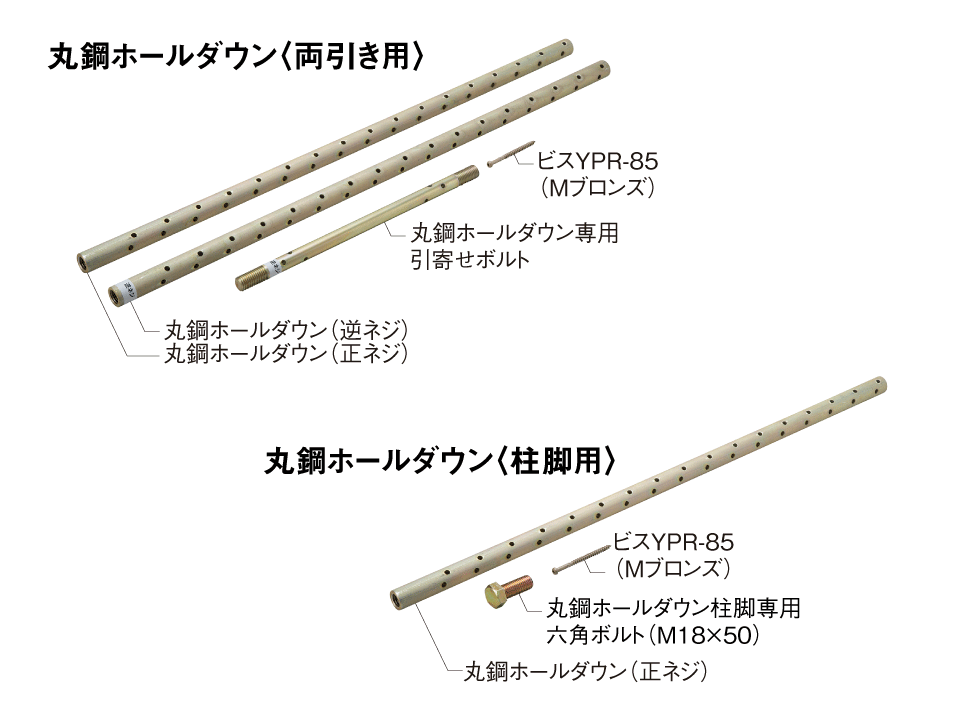

構成品	丸鋼ホールダウン〈両引き用〉…丸鋼ホールダウン（正ネジ）×2本　　　　　　　　　　　　　　　丸鋼ホールダウン（逆ネジ）×2本　　　　　　　　　　　　　　　YPR-85（Mブロンズ）×136本　　　　　　　　　　　　　　　丸鋼ホールダウン専用引寄せボルト×2本丸鋼ホールダウン〈柱脚用〉…丸鋼ホールダウン（正ネジ）×2本　　　　　　　　　　　　　　YPR-85（Mブロンズ）×68本　　　　　　　　　　　　　　丸鋼ホールダウン柱脚専用六角ボルト（M18×50）×2本
付属品	丸鋼ホールダウン専用柱脚金物（M20-120用）…偏芯座金×１枚、専用座金×１枚
承認等	（一財）建材試験センター品質性能試験報告書受付第17A1862号/第17A1863号
