土台・基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
※この製品は枠組壁工法用ではありません。同じ形状で〔2×4用〕フレックスホールダウンが別途ございます。

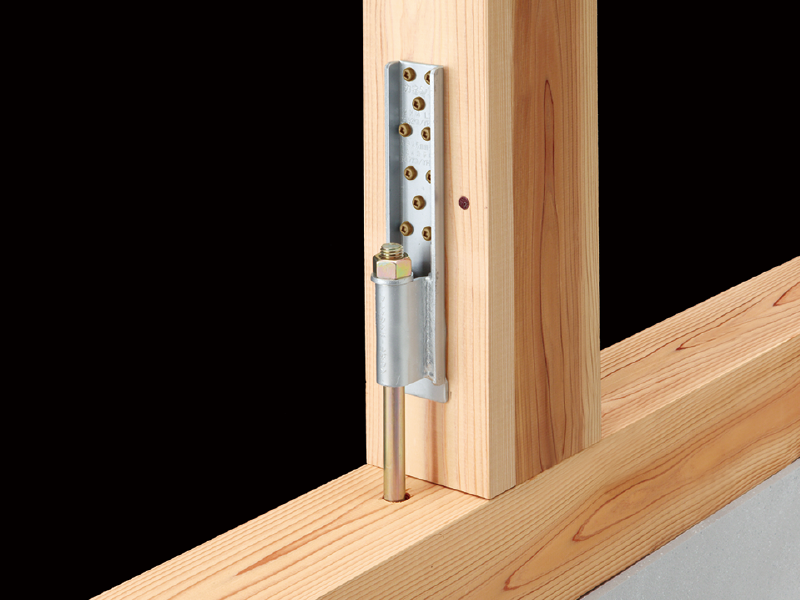

●柱に枠材（厚み45mmまで）を介して施工できます。
●真壁パネル工法の枠材や入隅時の受材を介したまま施工できるため、枠材・受材の欠き込みが不要です。
●めり込み防止用に枠材を設けた場合でもご使用いただけます。
●土台プレートⅡ〈めり込み防止用〉とアンカーボルトの干渉を回避できます。
●ボルトのクリアランスは金物取付け面から18mm～33mmまでに対応しています。
●本体の取付け高さは、土台・横架材の面から100mm以上に対応します。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

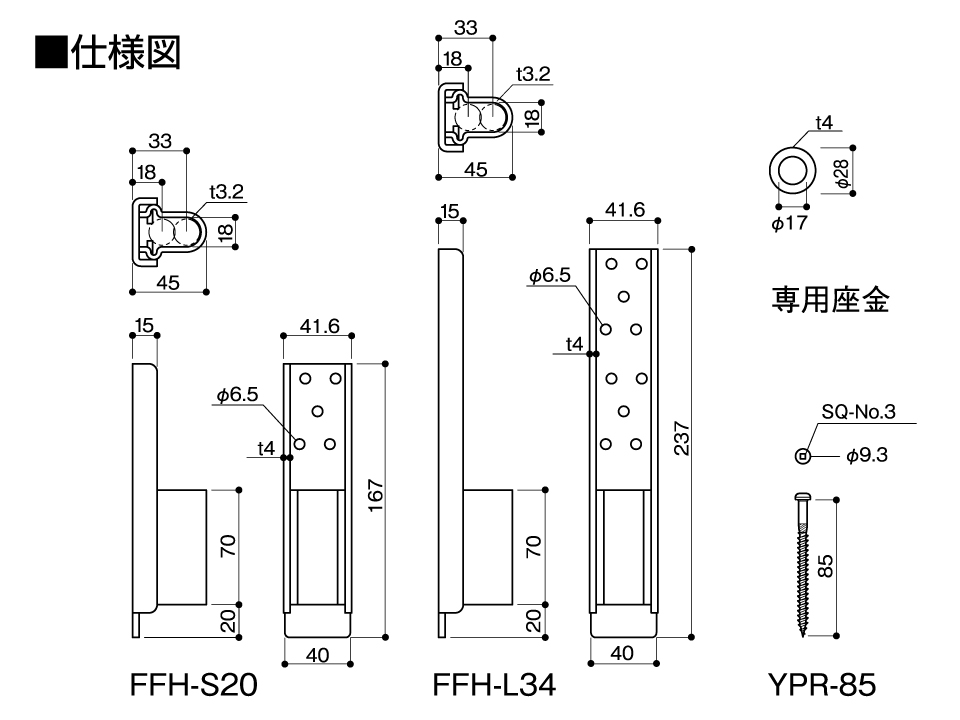

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
FFH-S20	20.4kN	3.8
FFH-L34	34.7kN	6.5

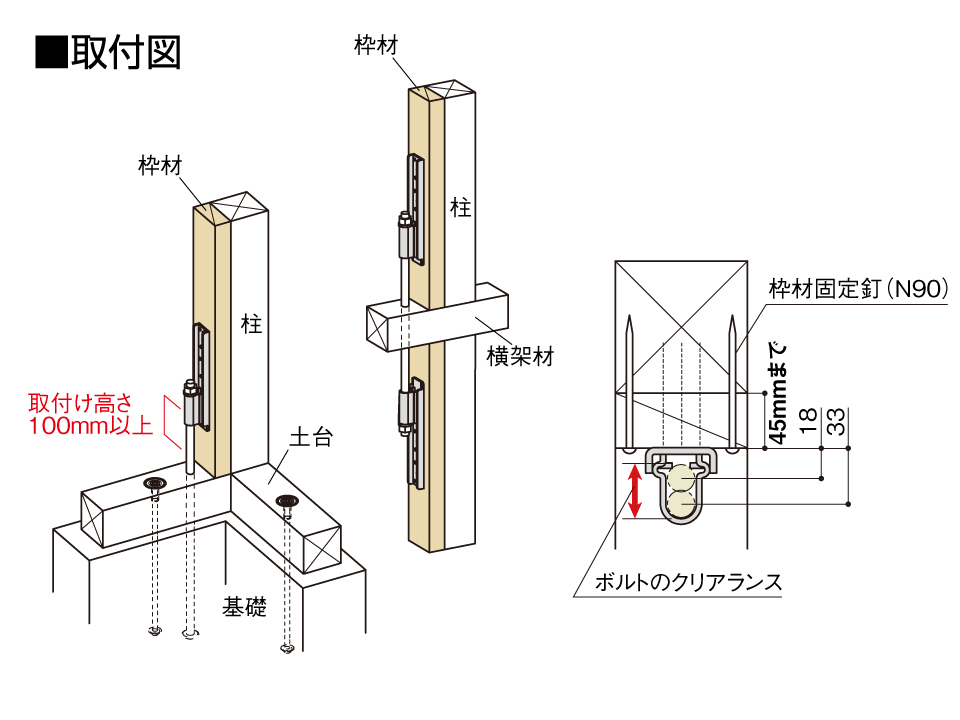

①土台部のアンカーボルト（M16）や上下階の両引きボルト（M16）等に本体を通します。
②付属のビスで本体を枠材の上から柱に取付けます。
③付属の専用座金を入れ、ナットで締付けます。

●必ず付属の専用ビス、専用座金を使用して接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

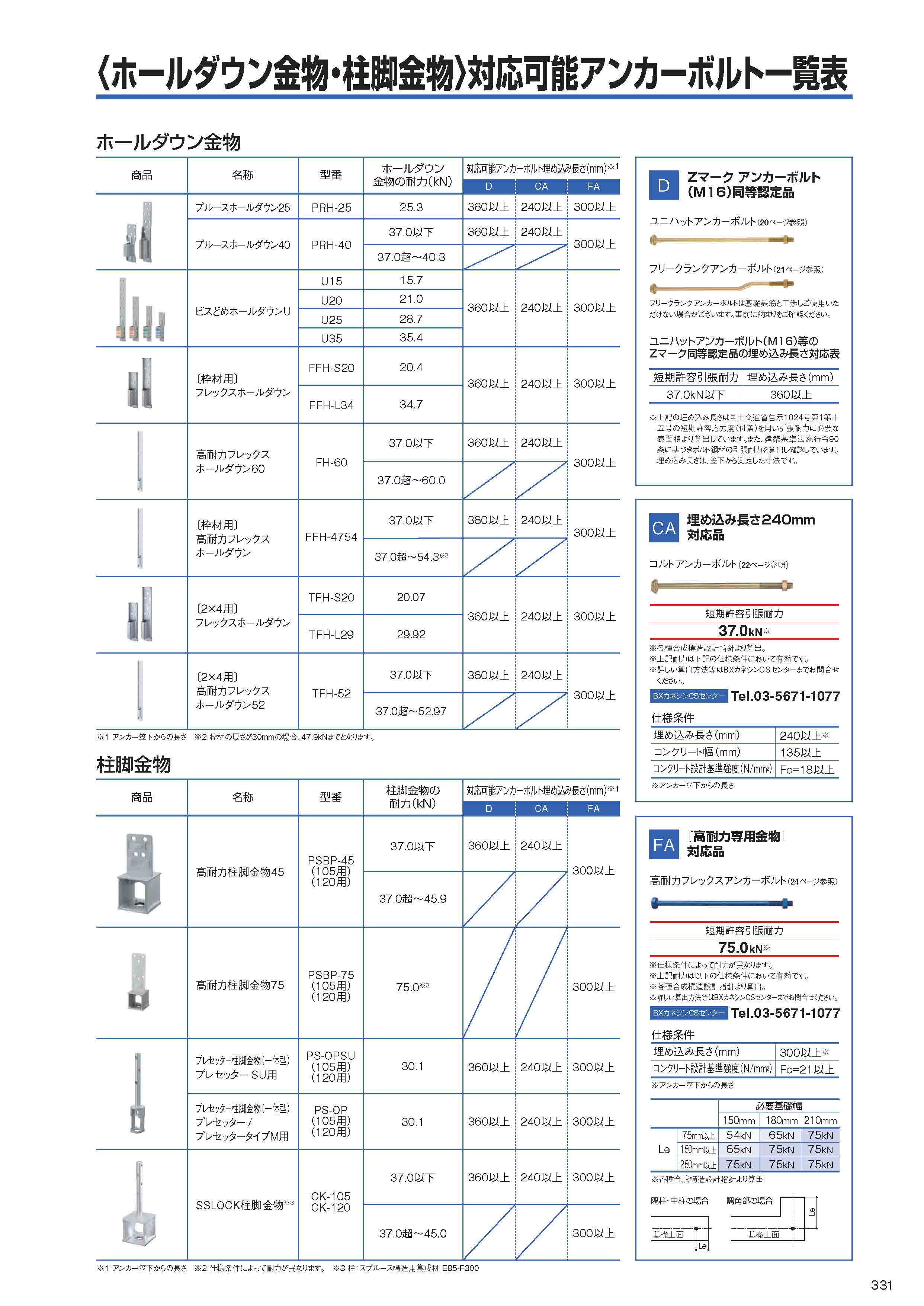

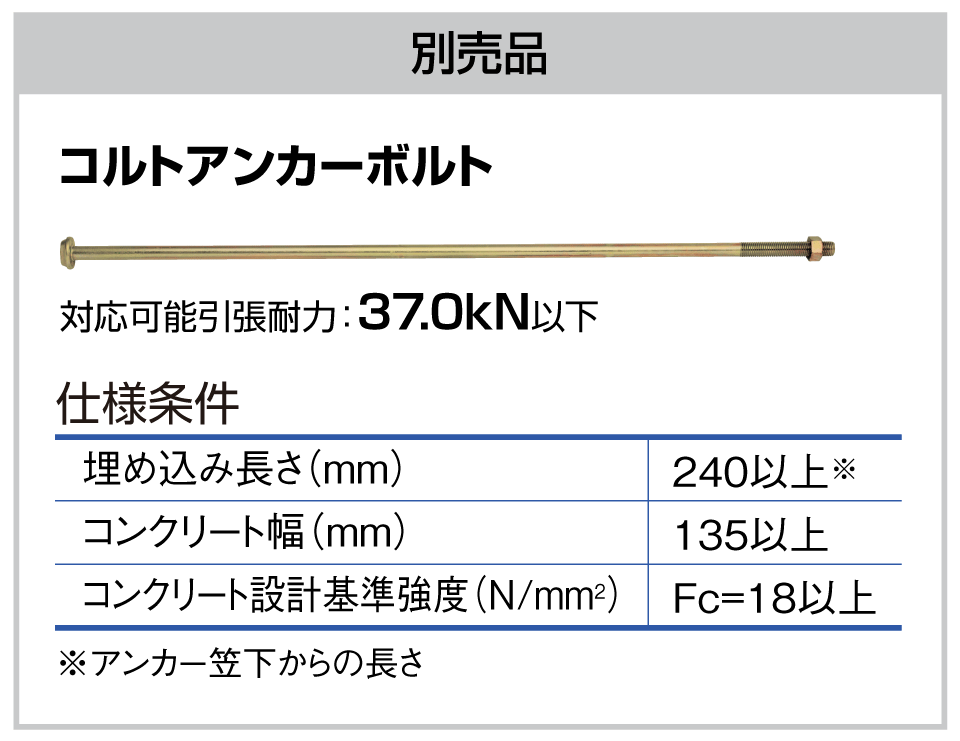

●各種アンカーボルトの対応可能埋め込み長さは、資料覧「〈ホールダウン金物・柱脚金物〉対応可能アンカーボルト一覧表」をご確認ください。
●Zマーク表示金物の座金のめり込み耐力はこちらをご参照ください。
●本製品は〔2×4用〕フレックスホールダウンと金物を共用していますが、接合ビスが異なりますのでご注意ください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
FFH-S20	603420	1個	30個/ケース	構造	905
FFH-L34	603421		25個/ケース		1,255



材質	JIS G 3131 SPHC
表面処理	プロイズ処理
付属品	FFH-S20：ビスYPR-85（Mブロンズ）× 5本　専用座金×1枚 FFH-L34：ビスYPR-85（Mブロンズ）×10本　専用座金×1枚
承認等	ハウスプラス確認検査（株）性能試験 HP10-KT099/HP10-KT100
