ハイパーウイング

六角ボルト（M12）と組み合わせて羽子板ボルトとして使用する羽子板金物です。羽子板金物を相互に引き合うこともできます。溶接のない一体成形です。

用途・特長

六角ボルト（M12）を併用して材を引寄せます。

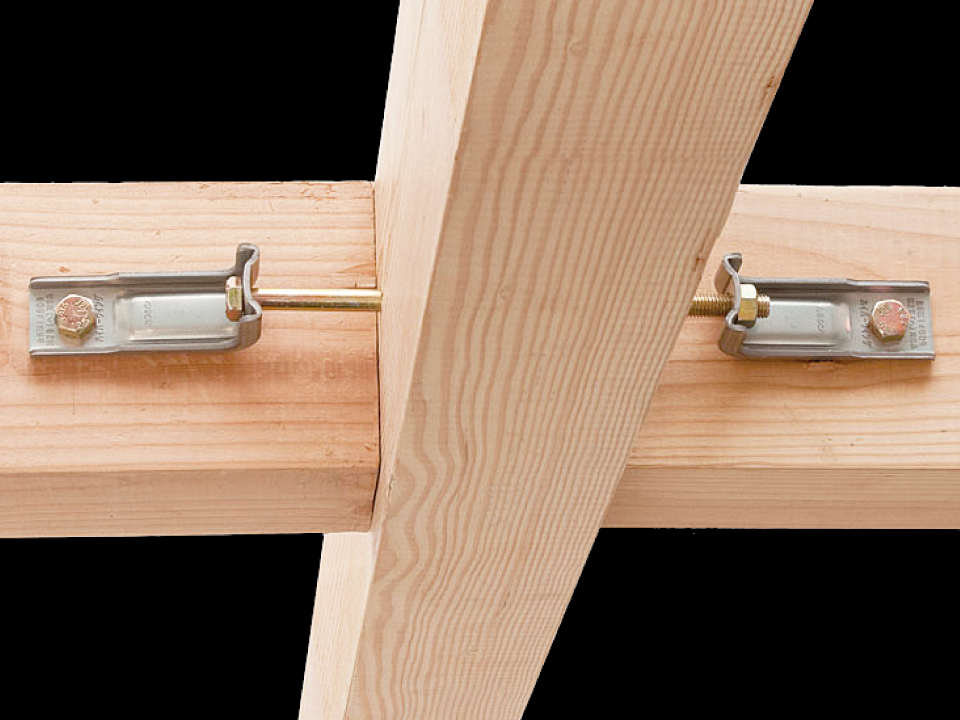

●本体2個と六角ボルトで横架材相互の締付けができます。
●一般の羽子板ボルトでは長さが足りない場合、六角ボルト（M12）の寸法で調節できます。

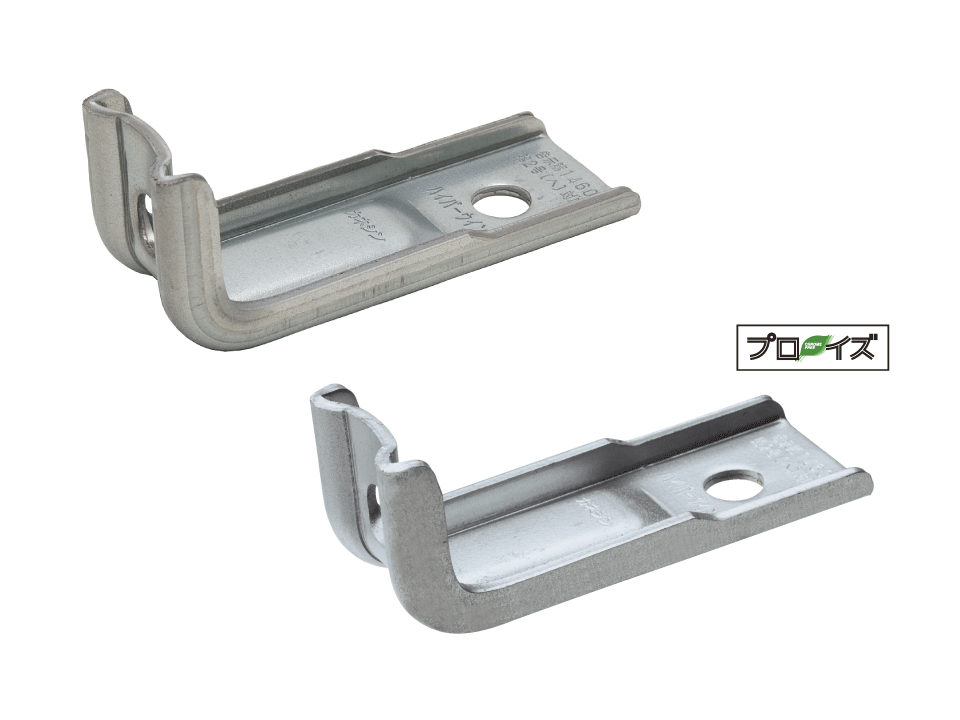

●高耐食性溶融めっき鋼板とプロイズの2種類あります。
●ハイパーウイングはクロムフリー材、PZハイパーウイングはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。

耐力

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
HW-CH PZ-HW-CH	10.5kN	1.9

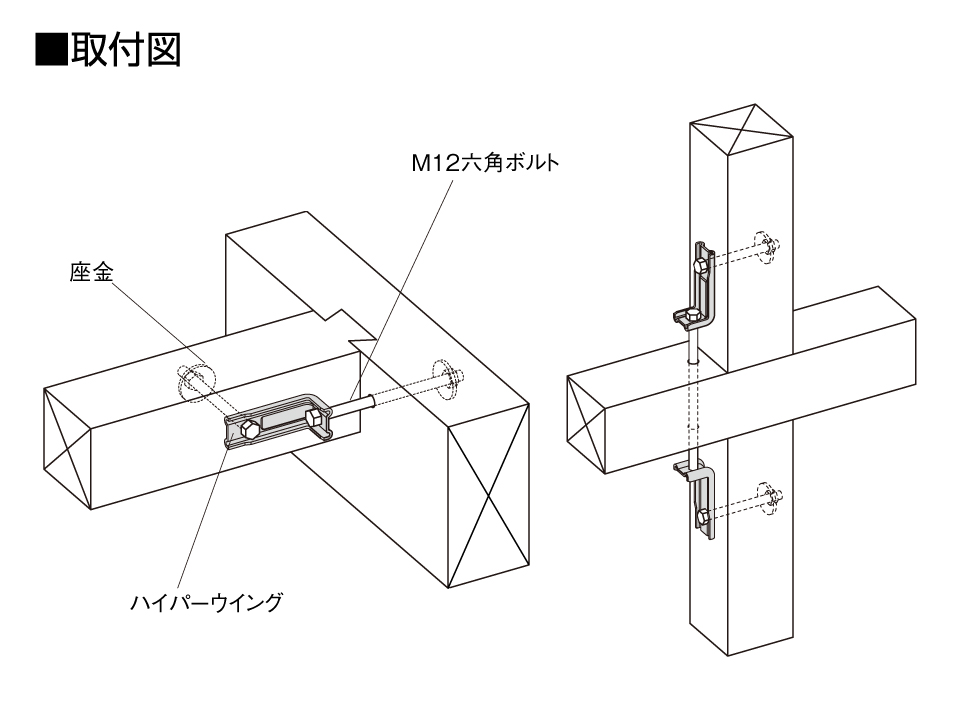

使用方法

使用用途に応じた長さの六角ボルト（M12）を本体2個または1個に通しナットで締付けます。片引きの場合は座金を介してナットで締付けます。

注意事項

六角ボルト（M12）と座金は別売品です。

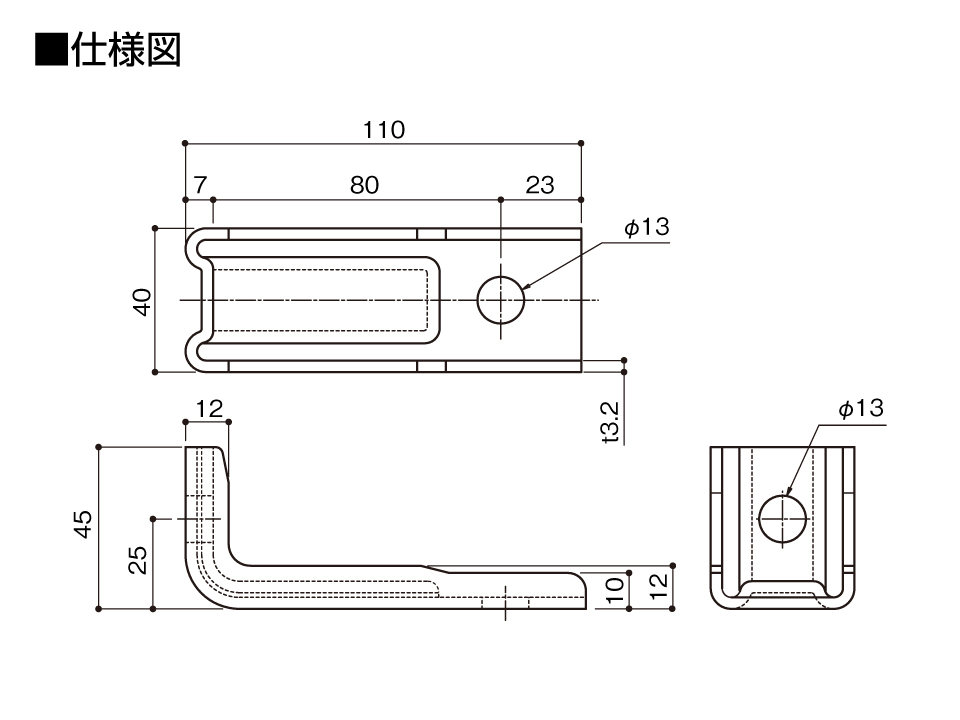

基本情報/メーカー希望小売価格（税抜き）

①ハイパーウイング

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
HW-CH	044300	1個	100個/ケース	上棟	215

材料規格	高耐食性溶融めっき鋼板一般材
承認等	ハウスプラス確認検査（株）性能試験 HP06-KT122

高耐食性溶融めっき鋼板について

②PZハイパーウイング

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
PZ-HW-CH	044312	1個	100個/ケース	上棟	240

材質	JIS G 3131 SPHC
表面処理	プロイズ処理
承認等	ハウスプラス確認検査（株）性能試験 HP06-KT122

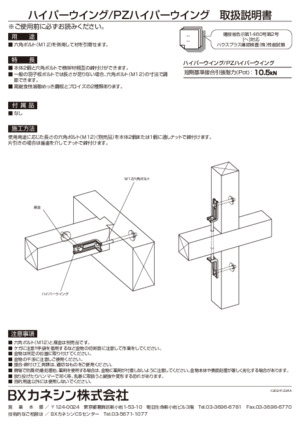

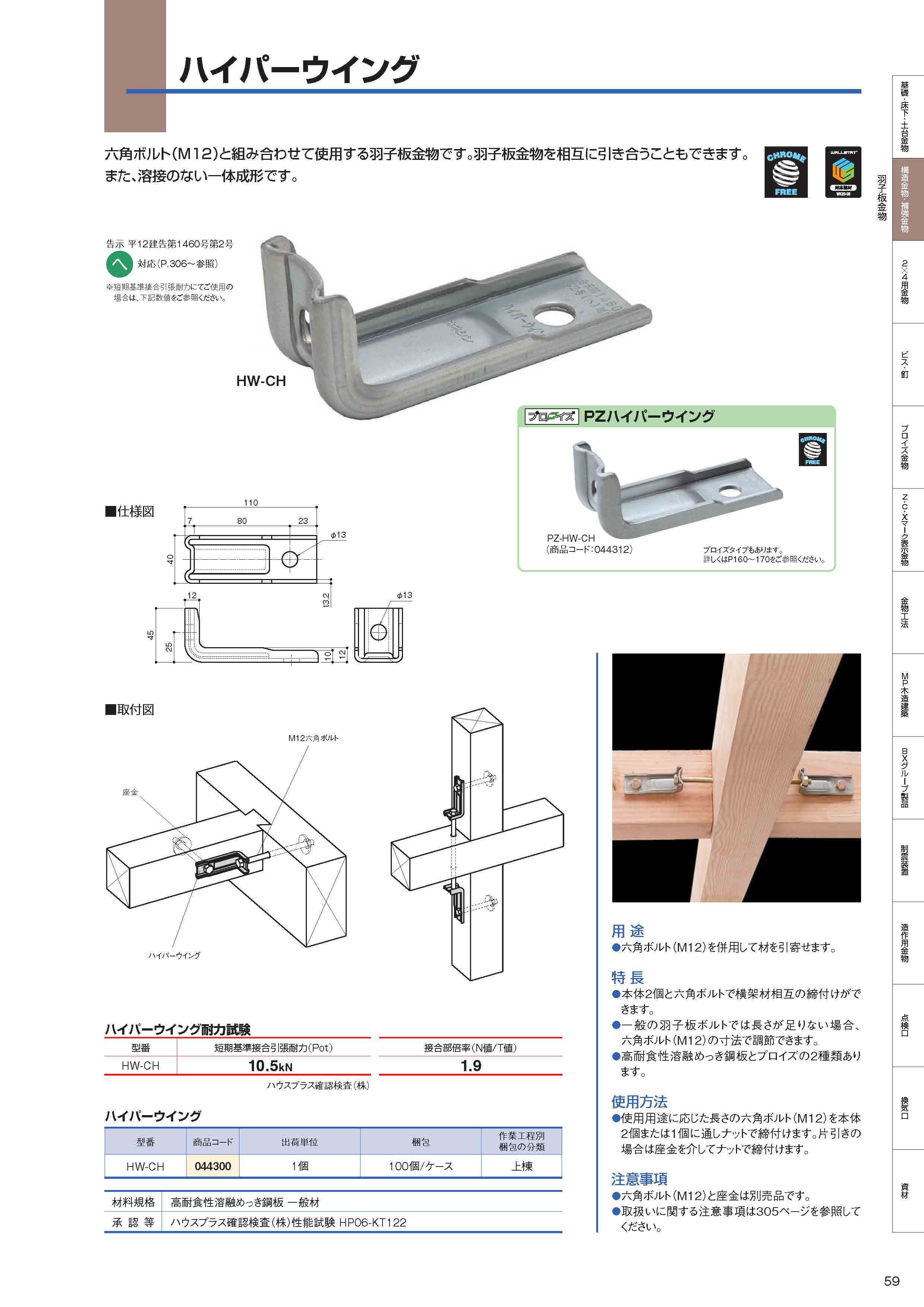

資料

この製品に関するＱ＆Ａ

Q 羽子板ボルトのかんざしボルトは取り付け向きは決まっていますか。: A

NTレスビー羽子板ボルト以外は、かんざしボルトはどちら向きでも使用できます。

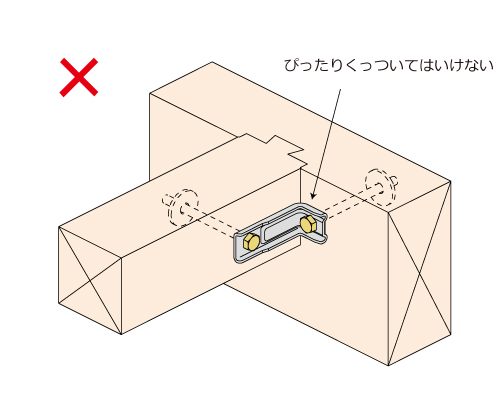

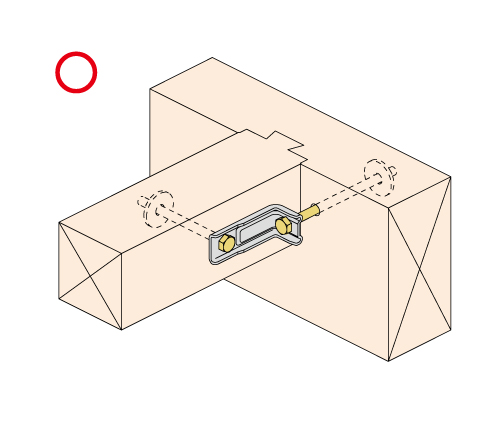

Q ハイパーウイングは受け側の横架材にぴったりくっつけて施工しても問題ありませんか。: A

金物が横架材にぴったりくっついてはいけません。
Q 羽子板ボルトのナットは、どれくらいボルトにかかっていれば大丈夫ですか。: A

ナットから3山以上出るように締め付けてください。
Q 羽子板ボルトを通す孔の大きさに規定はありますか。: A

試験成績書に記載がある場合は、それと同じ孔径にしてください。
記載がない場合や同等認定品などの場合は呼び径+3mm以内としてください。
