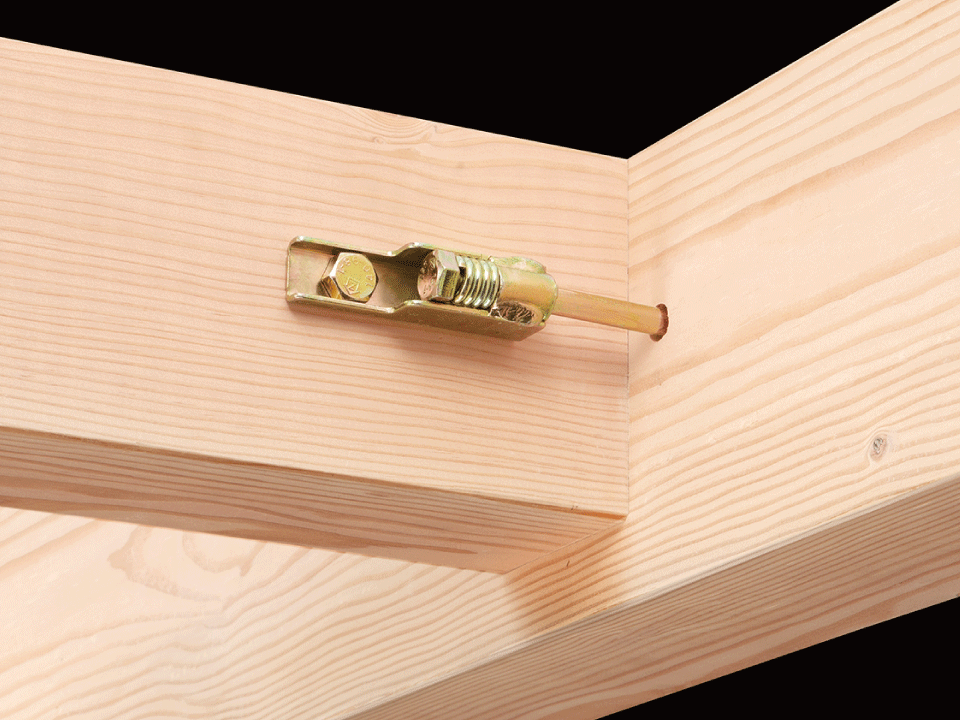

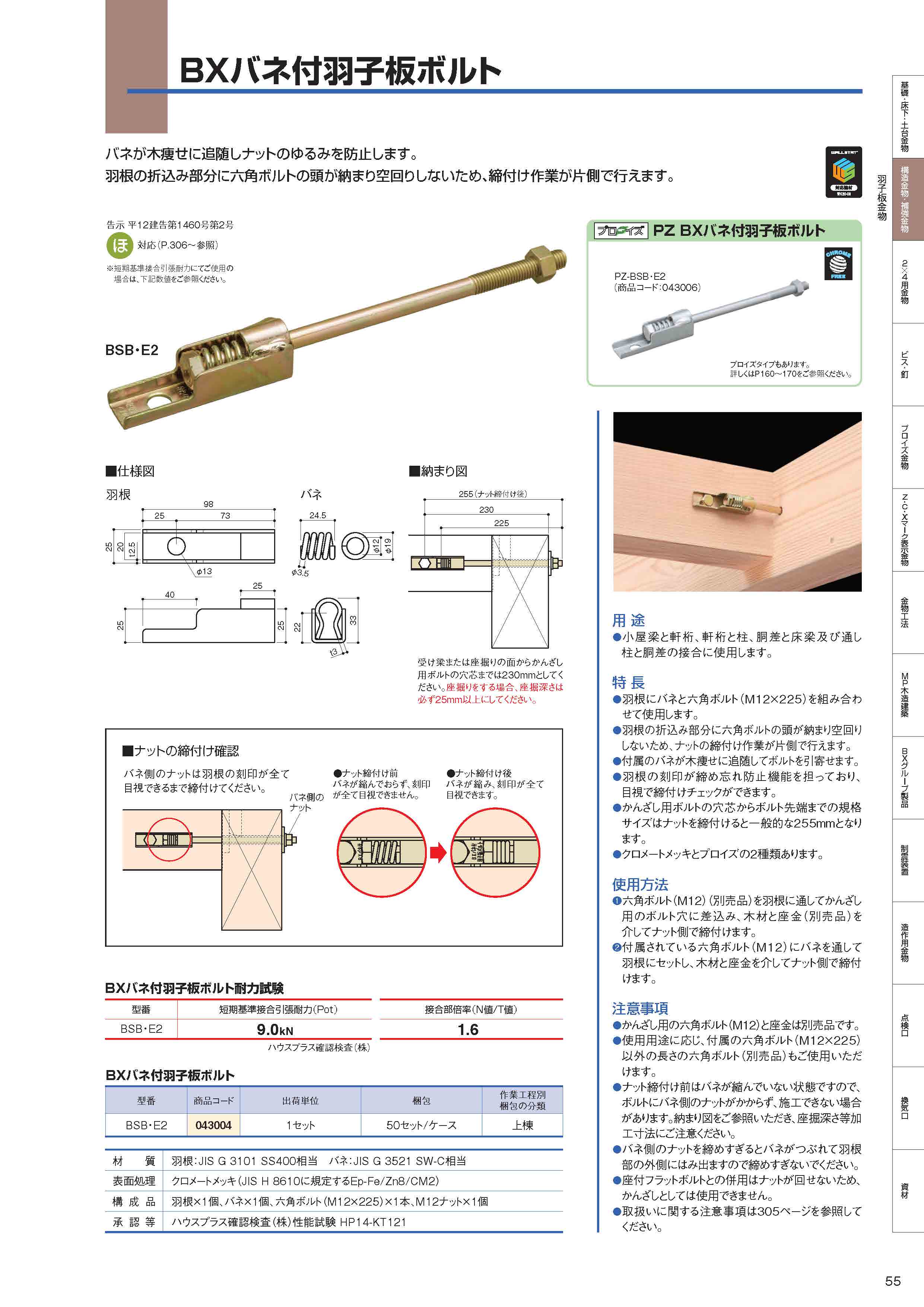

小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。

●羽根にバネと六角ボルト（M12×225）を組み合わせて使用します。
●羽根の折込み部分に六角ボルトの頭が納まり空回りしないため、ナットの締付け作業が片側で行えます。

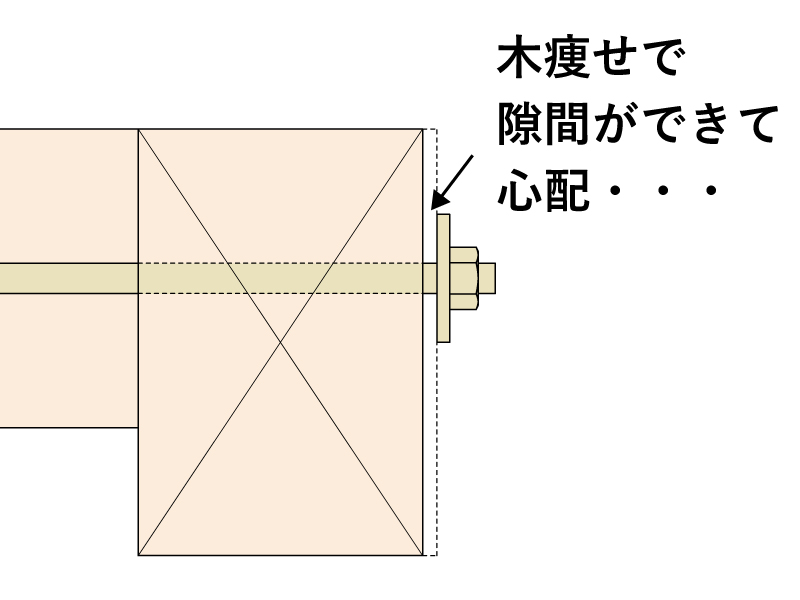

●付属のバネが木痩せに追随してボルトを引寄せます。

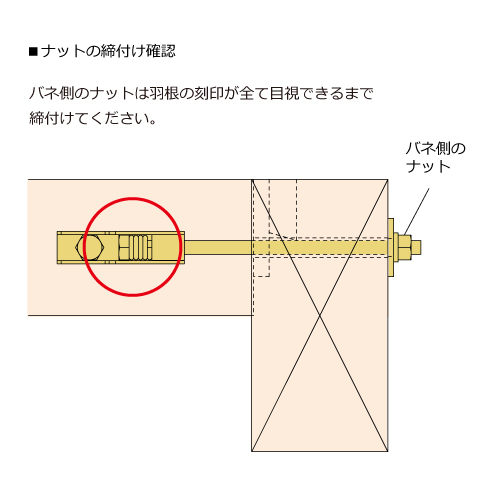

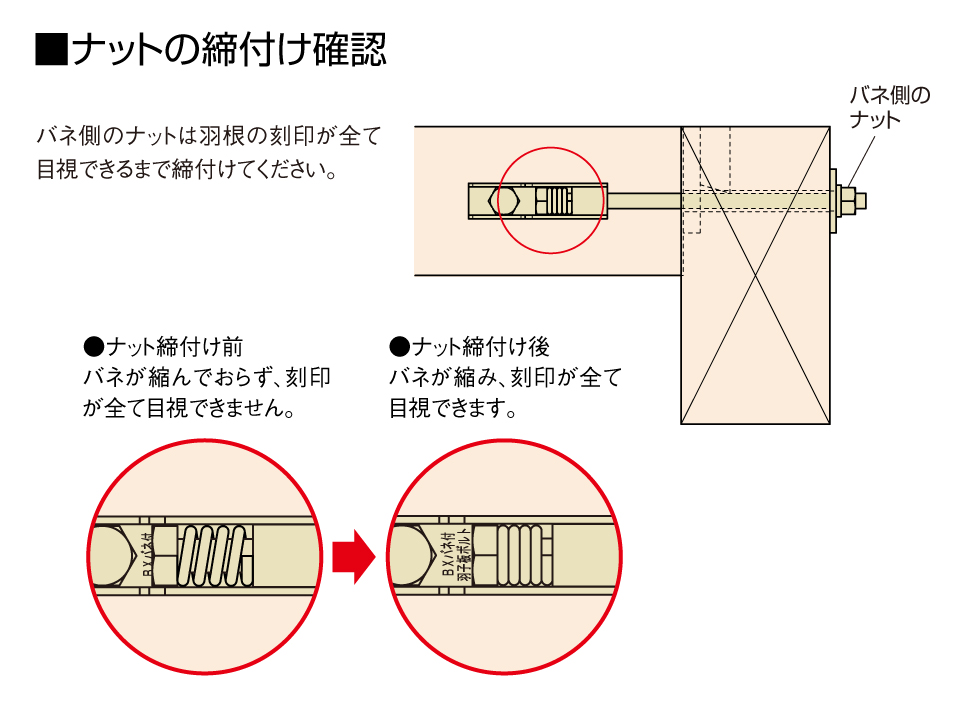

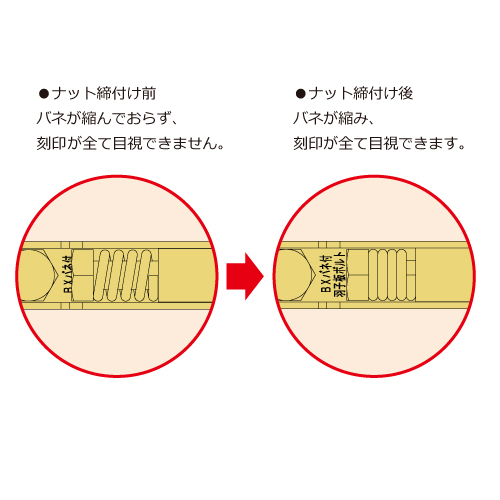

●羽根の刻印が締め忘れ防止機能を担っており、目視で締付けチェックができます。
●かんざし用ボルトの穴芯からボルト先端までの規格サイズはナットを締付けると一般的な255mmとなります。
●クロメートメッキとプロイズの2種類あります。
●PZ BXバネ付羽子板ボルトはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
BSB・E2 PZ-BSB・E2	9.0kN	1.6

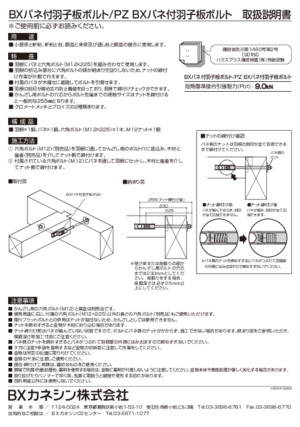

①六角ボルト（M12）（別売品）を羽根に通してかんざし用のボルト穴に差込み、木材と座金（別売品）を介してナット側で締付けます。
②付属されている六角ボルト（M12）にバネを通して羽根にセットし、木材と座金を介してナット側で締付けます。

●かんざし用の六角ボルト（Ｍ12）と座金は別売品です。
●使用用途に応じ、付属の六角ボルト（M12×225）以外の長さの六角ボルト（別売品）もご使用いただけます。

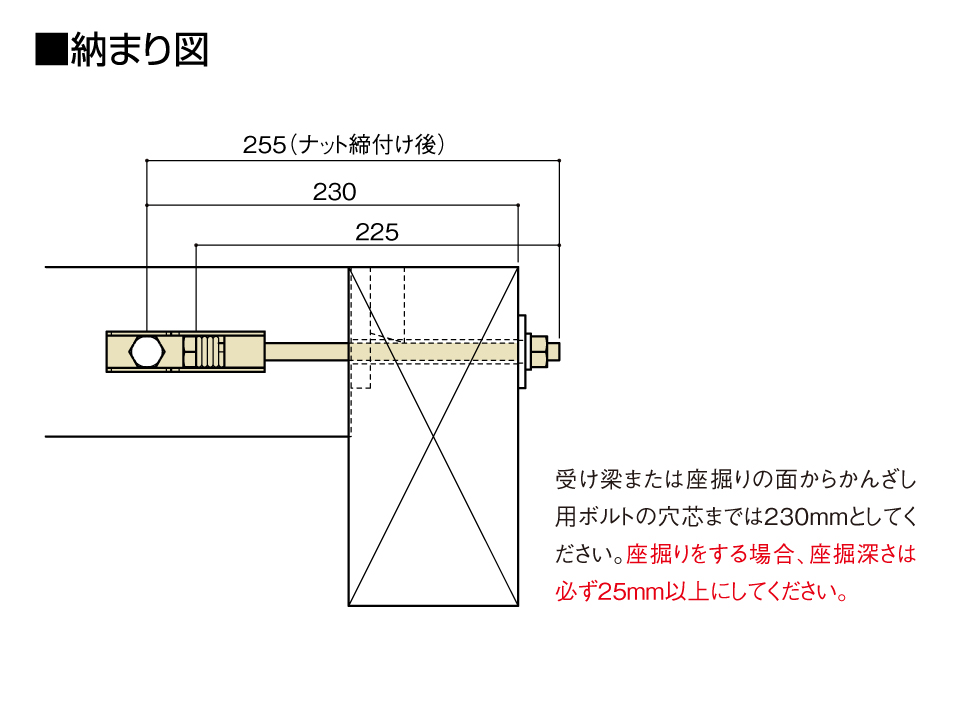

●ナット締付け前はバネが縮んでいない状態ですので、ボルトにバネ側のナットがかからず、施工できない場合があります。納まり図をご参照いただき、座掘深さ等加工寸法にご注意ください。
●バネ側のナットを締めすぎるとバネがつぶれて羽根部の外側にはみ出ますので締めすぎないでください。
●座付フラットボルトとの併用はナットが回せないため、かんざしとしては使用できません。

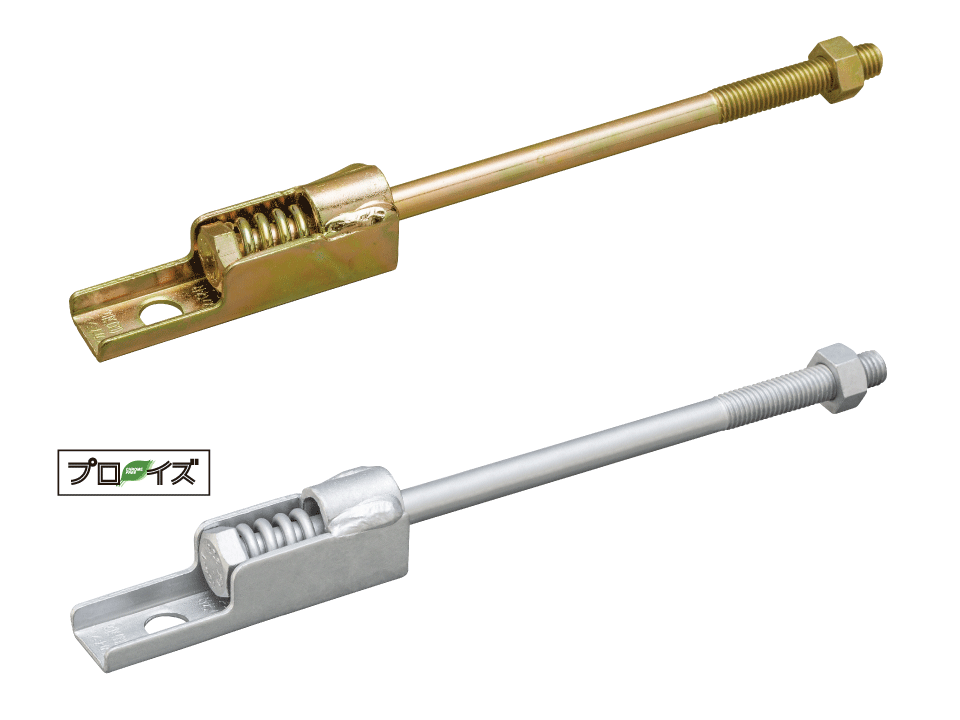

①BXバネ付羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／セット（税抜）
BSB・E2	043004	1セット	50セット/ケース	上棟	455

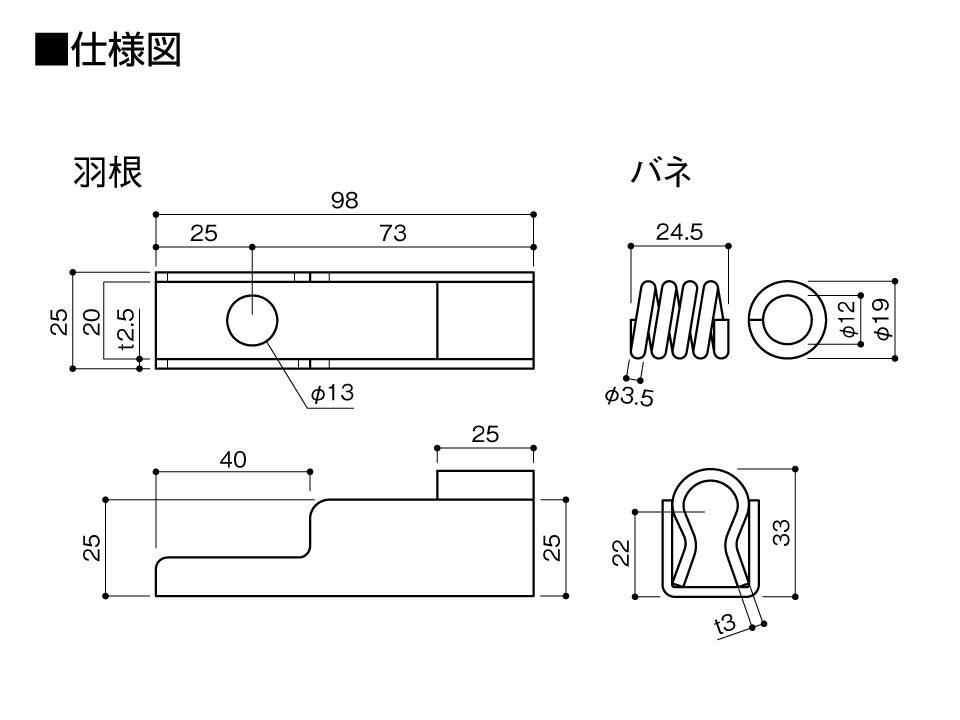

材質	羽根：JIS G 3101 SS400相当　バネ：JIS G 3521 SW-C相当
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
構成品	羽根×1個、バネ×1個、六角ボルト（M12×225）×1本、M12ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP14-KT121

②PZ BXバネ付羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／セット（税抜）
PZ-BSB・E2	043006	1セット	50セット/ケース	上棟	525



材質	羽根：JIS G 3101 SS400相当　バネ：JIS G 3521 SW-C相当
表面処理	プロイズ処理
構成品	羽根×1個、バネ×1個、六角ボルト（M12×225）×1本、M12ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP14-KT121
