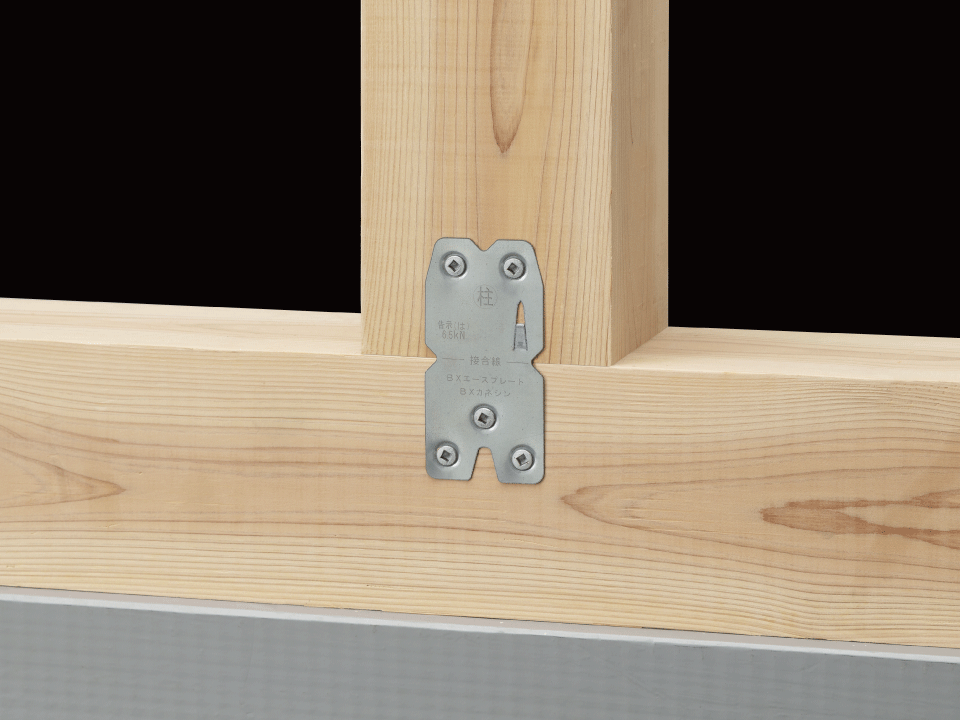

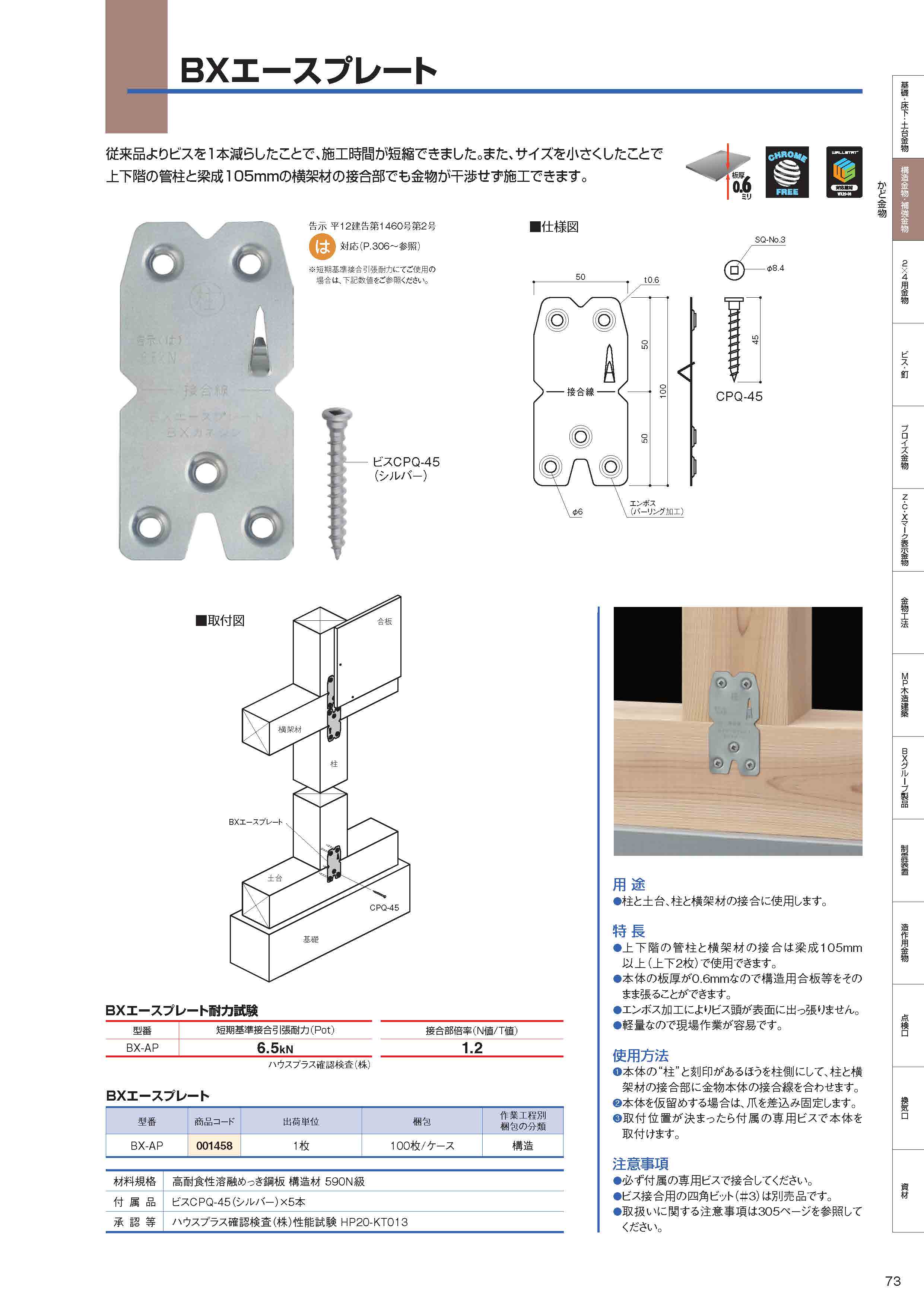

BXエースプレート

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。従来品よりビスを1本減らしたことで、施工時間が短縮できました。また、サイズを小さくしたことで上下階の管柱と梁成105mmの横架材の接合部でも金物が干渉せず施工できます。

用途・特長

柱と土台、柱と横架材の接合に使用します。

●上下階の管柱と横架材の接合は梁成105mm以上（上下2枚）で使用できます。

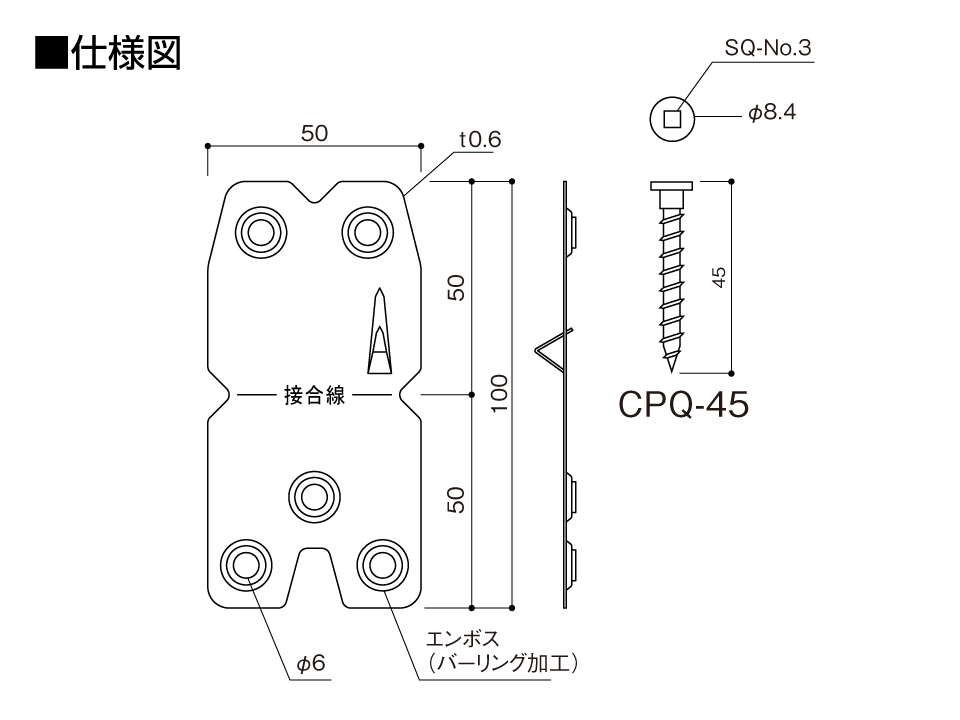

●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
●エンボス加工によりビス頭が表面に出っ張りません。
●軽量なので現場作業が容易です。
●クロムフリー材を採用し、環境に配慮した製品です。

耐力

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
BX-AP	6.5kN	1.2

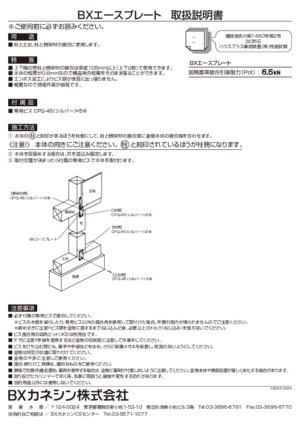

使用方法

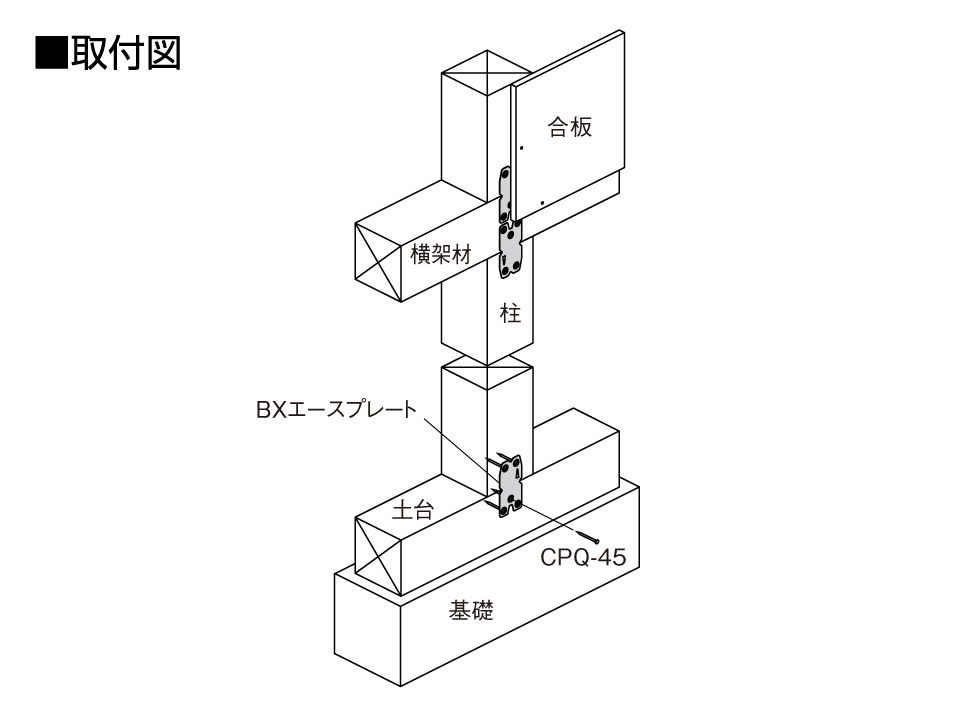

①本体の“柱”と刻印があるほうを柱側にして、柱と横架材の接合部に金物本体の接合線を合わせます。
②本体を仮留めする場合は、爪を差込み固定します。
③取付位置が決まったら付属の専用ビスで本体を取付けます。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／枚（税抜）
BX-AP	001458	1枚	100枚/ケース	構造	110

材料規格	高耐食性溶融めっき鋼板構造材 590N級
付属品	ビスCPQ-45（シルバー）×5本
承認等	ハウスプラス確認検査（株）性能試験 HP20-KT013

高耐食性溶融めっき鋼板について

資料

この製品に関するＱ＆Ａ

Q 柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。: A

柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。

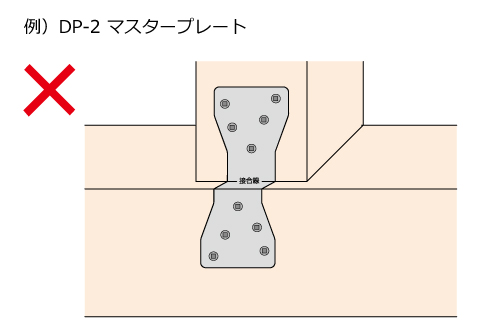

Q 土台が120角で柱が105角の場合、土台と柱の外面があっていないのですが、プレートの金物を取り付けても大丈夫ですか。: A

金物が曲がってしまいますので、ご使用いただけません。L型タイプをご使用ください。
Q BXエースプレート、DP-2 エーステンプレート・S、DP-2 マスタープレートを背割りのある柱に使用しても問題ないですか。: A

ビスが背割り部分にかかるため、ご使用いただけません。DP-2 背割りプレートや背割りプレートZMG（壁合板タイプ）、L型金物をご使用ください。
Q 柱頭柱脚金物は、柱の上下で異なる種類（耐力）の金物を使用できますか。: A

異なった種類の金物でも使用できます。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
