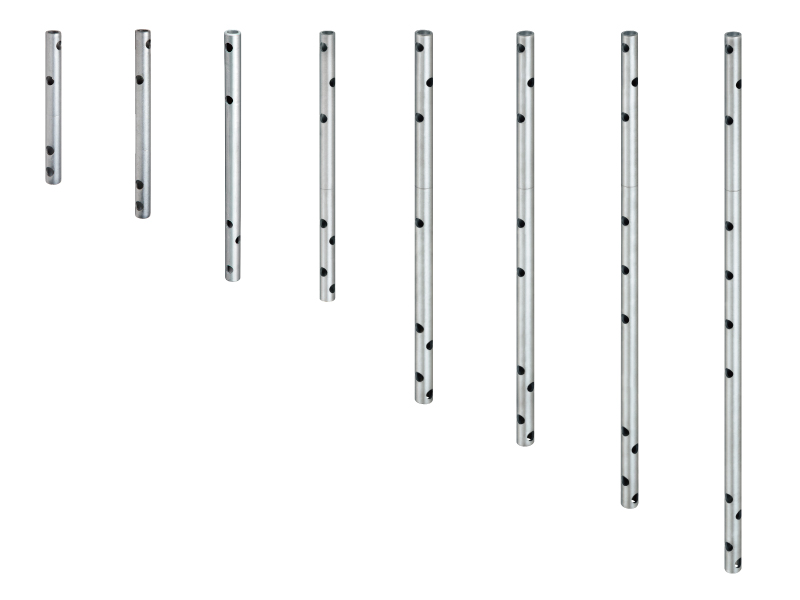

ロールパイプ

柱・土台・梁・小屋束を接合する引抜き耐力10kN用のパイプ金物です。

用途・特長

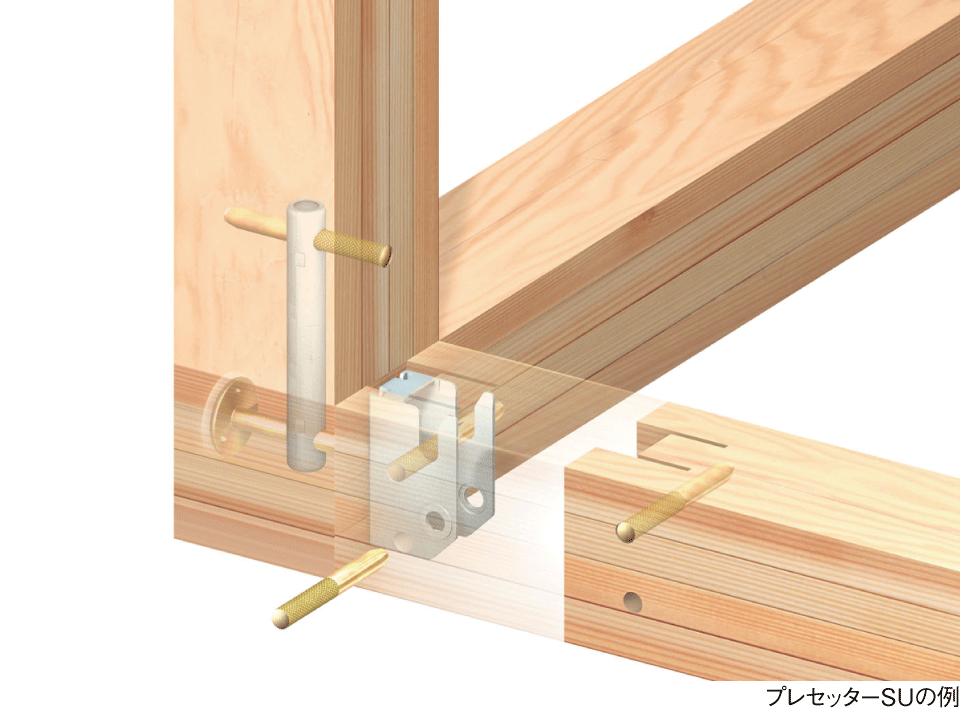

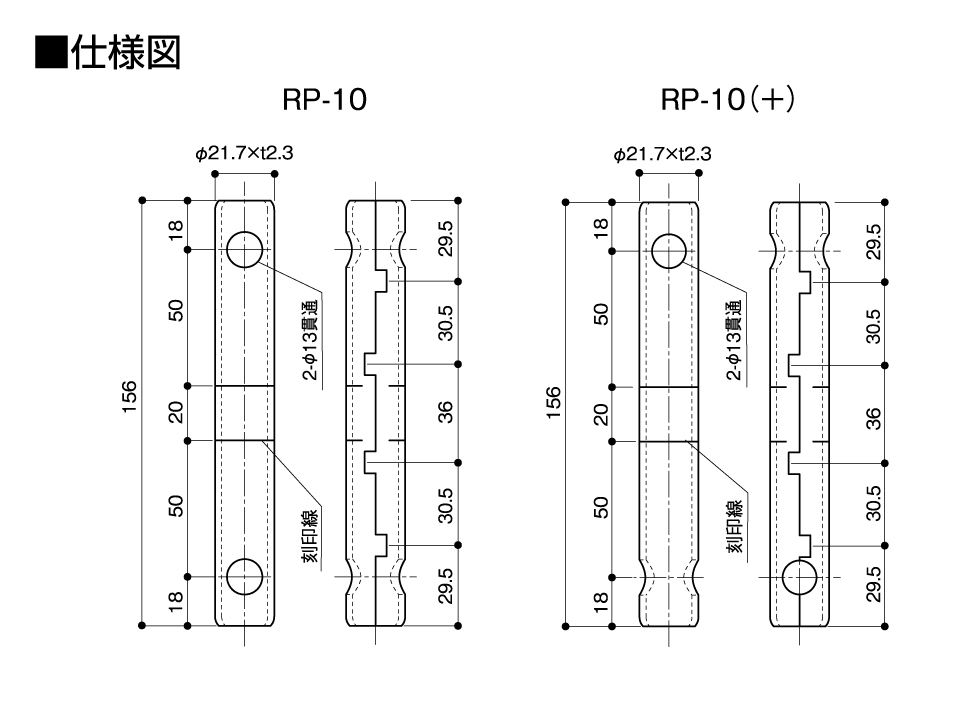

柱・土台・梁・小屋束で使用するパイプです。

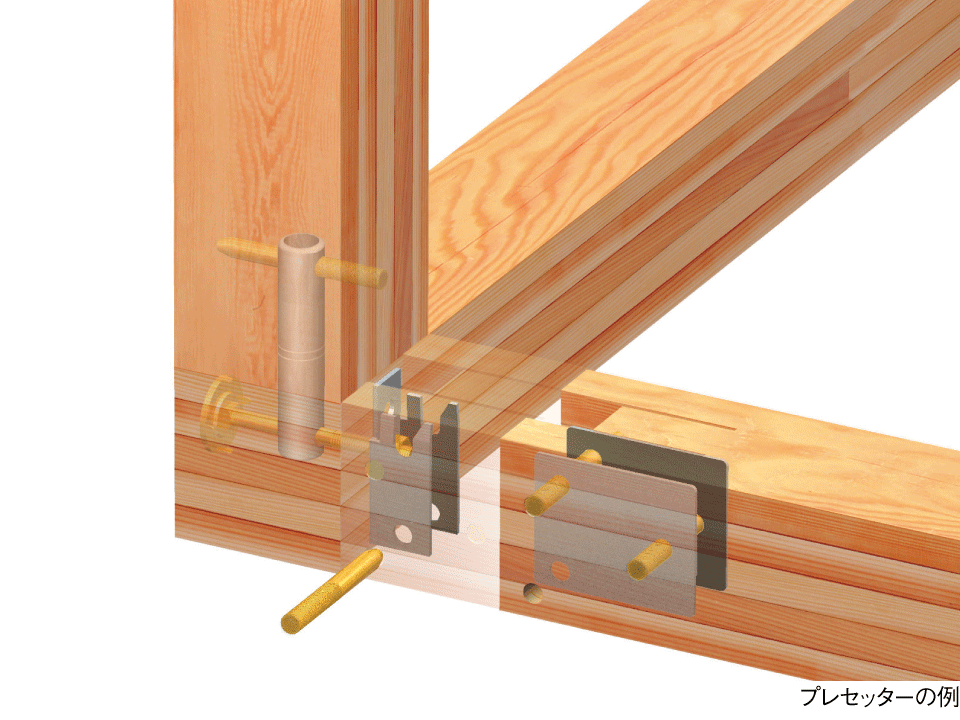

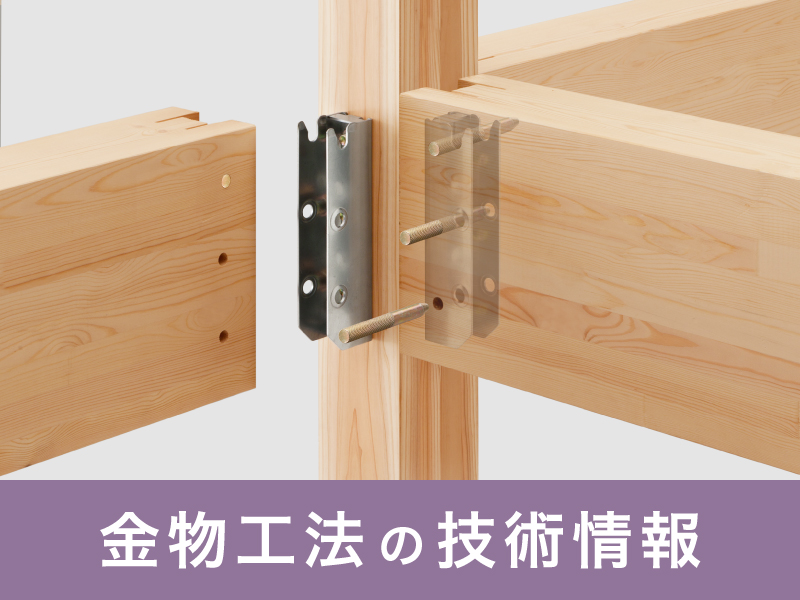

●プレセッターSU・プレセッターの詳細は、技術情報ページをご参照ください。
●クロムフリー材を採用し、環境に配慮した製品です。
●高耐食仕様をご希望の方はお問合せください。

耐力

ロールパイプの引張耐力（単位：kN）

樹種		無垢材、集成材、ハイブリッド・ビーム^※1				LVL
名称	型番	中柱	隅柱	出隅柱	柱継ぎ	中柱	隅柱	出隅柱	柱継ぎ
ロールパイプ	RP-10	11.2	ー	11.1	13.7^※2	11.4	8.8	8.8	ー
ロールパイプ	RP-10（＋）	11.9	ー	10.3^※3	ー	11.4	8.8	8.8	ー

※1 異なる使用樹種（LVL除く）の中の最小値を記載しています。（樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。）
※2 柱：スプルース同一等級集成材 E95-F315
※3 柱：スプルース同一等級集成材 E95-F315、横架材：スギ

参考：柱脚・パイプの引張耐力一覧表（単位：kN）

樹種		無垢材、集成材、ハイブリッド・ビーム^※1				LVL
名称	型番	中柱	隅柱	出隅柱	柱継ぎ	中柱	隅柱	出隅柱	柱継ぎ
ロールパイプ	RP-10	11.2	ー	11.1	13.7^※2	11.4	8.8	8.8	ー
ロールパイプ	RP-10（＋）	11.9	ー	10.3^※3	ー	11.4	8.8	8.8	ー
ロールフレックスパイプ	RFP-140	11.9	ー	11.2	ー	ー	ー	ー	ー
フレックスパイプ	FP-140	12.0	ー	11.9	ー	13.5	ー	13.9	ー
フレックスパイプ	FP-260	11.1	11.1	11.1	ー	15.5	15.5	15.5	ー
PZホールダウンパイプ	PZ-HDP-15	21.1	ー	16.2	ー	ー	ー	ー	ー
	PZ-HDP-20	24.3	16.9^※3	16.9^※3	ー	26.5	15.1	15.1	ー
	PZ-HDP-20CN	24.5^※4	24.5^※4	24.5^※4	ー	ー	ー	ー	ー
	PZ-HDP-30HJ	30.6	30.6	30.6	30.6	ー	ー	ー	ー
	PZ-HDP-30（105-150）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（180-210）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（240-300）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（330-390）	30.6	30.6	30.6	ー	ー	ー	ー	ー
PZホールダウンパイプ（木口から柱を20mmカットした仕様）^※5	PZ-HDP-20	24.3^※6	ー	ー	ー	ー	ー	ー	ー
プレセッター柱脚金物（一体型）	PS-OPSU/PS-OP	30.1	30.1	30.1		39.1^※7	39.1^※7	39.1^※7
プレセッター柱脚金物	PSHD-30CN			30.8^※8				ー
プレセッター柱脚金物	PSHD-30ST	30.5^※9				ー
プレセッター柱脚金物・Ⅱ	PSHD-30CN-Ⅱ			31.1^※9				ー
プレセッター柱脚金物・Ⅱ	PSHD-30ST-Ⅱ	30.2^※9				ー
高耐力柱脚金物45	PSBP-45	45.9	45.9	45.9		45.3	45.3	45.3
高耐力柱脚金物75	PSBP-75	75.0	75.0	75.0

※1 異なる使用樹種（LVL除く）の中の最小値を記載しています。（樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。）
※2 柱：スプルース同一等級集成材 E95-F315
※3 柱：スプルース同一等級集成材 E95-F315、横架材：スギ
※4 柱：スギ、横架材：スプルース対称異等級集成材 E105-F300（梁成180mm以上）
※5 土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡの場合は柱は木口から12mmカット（柱の木口からの最大カット可能寸法は20mm）。
※6 従来仕様の耐力数値（24.3kN：ハウスプラス確認検査（株））相当以上を確認済み。
※7 PS-OPSUのみ
※8 柱、横架材：スプルース同一等級集成材 E95-F315
※9 柱：スギ、横架材：ヒノキ

使用方法

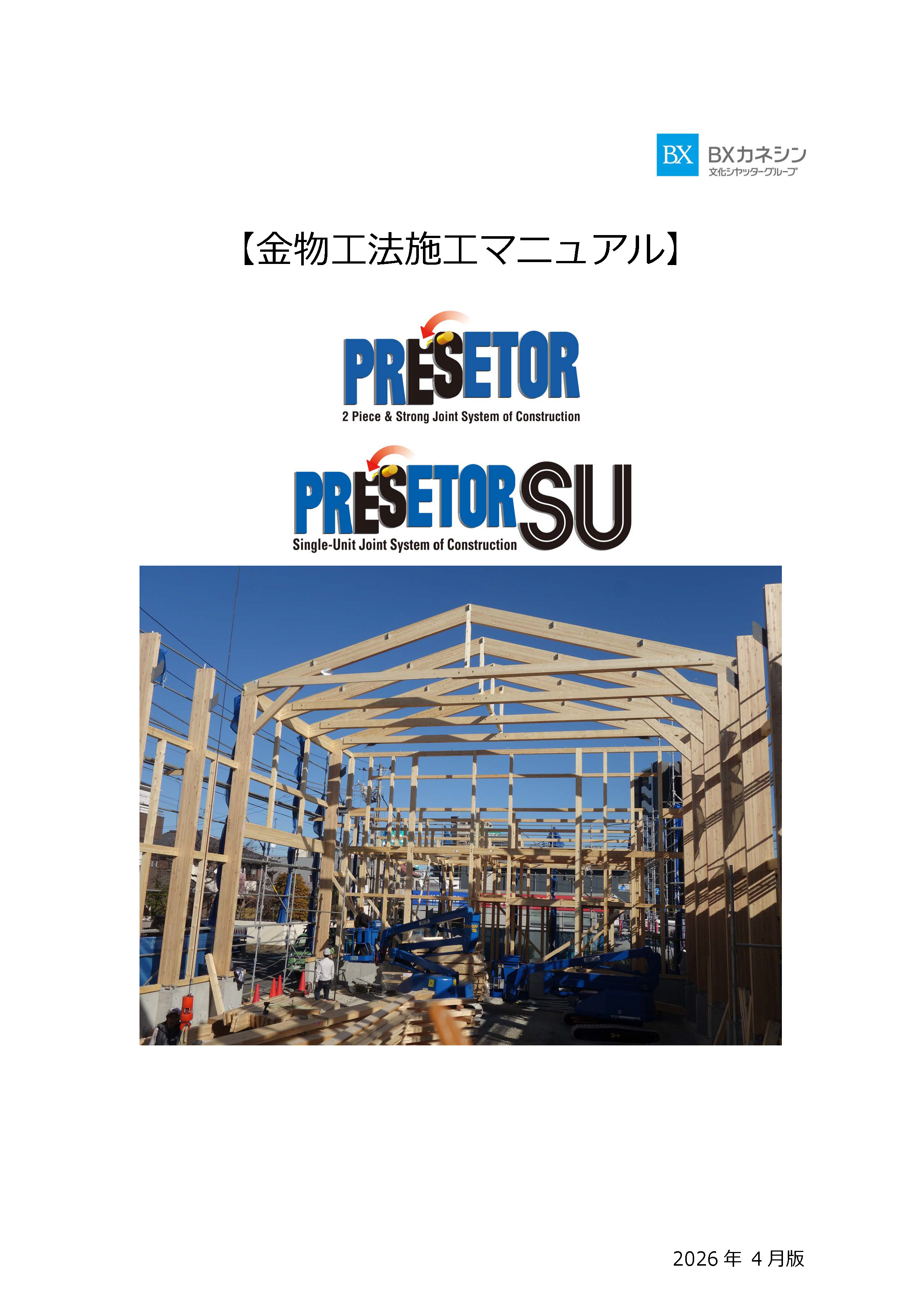

プレセッターSUマニュアルまたはプレセッターマニュアルをご確認ください。

注意事項

ご使用の前に必ずマニュアルをご確認ください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／本（税抜）
RP-10	307152	1本	60本/ケース	上棟	590
RP-10（＋）	307153	1本	60本/ケース	上棟	595

材料規格	高耐食性溶融めっき鋼板一般材
承認等	（一財）建材試験センター品質性能試験報告書受付第07A3710号 / 第08A3359号ハウスプラス確認検査（株）性能試験 HP15-KT147 / HP10-KT086 / HP15-KT152

高耐食性溶融めっき鋼板について

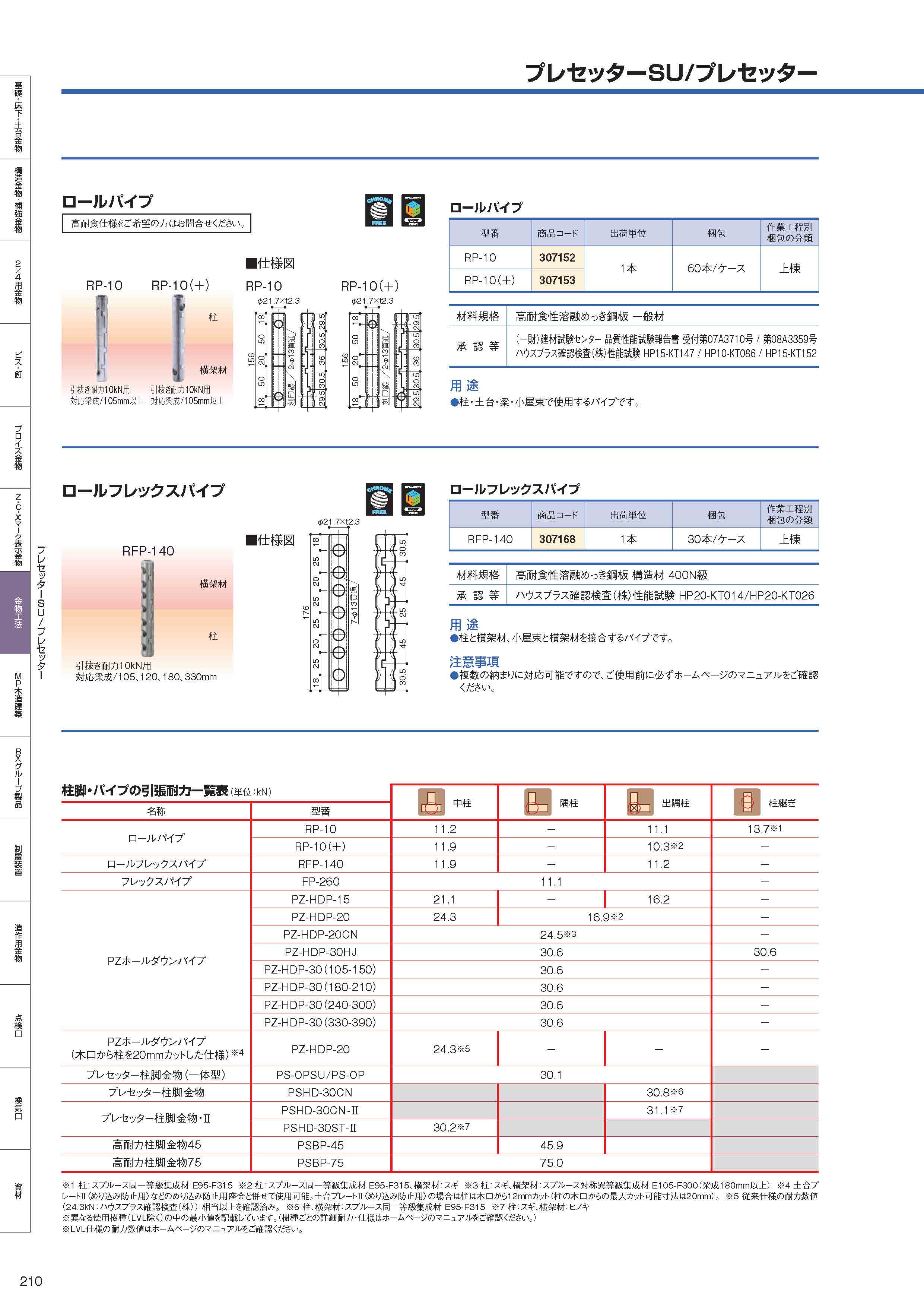

資料

この製品に関するＱ＆Ａ

Q 1階柱脚部の同一柱にロールパイプ（RP-10）と土台プレートⅡを施工することは可能ですか。: A

ロールパイプ（RP-10）と土台プレートⅡは併用できません。PZホールダウンパイプ（PZ-HDP-20）であれば試験を行って耐力を確認していますので併用可能です。詳細は製品ページまたはCSセンターが疑問を解決のコラムをご確認ください。

PZホールダウンパイプ（PZ-HDP-20）製品ページ
 CSセンターが疑問を解決コラム

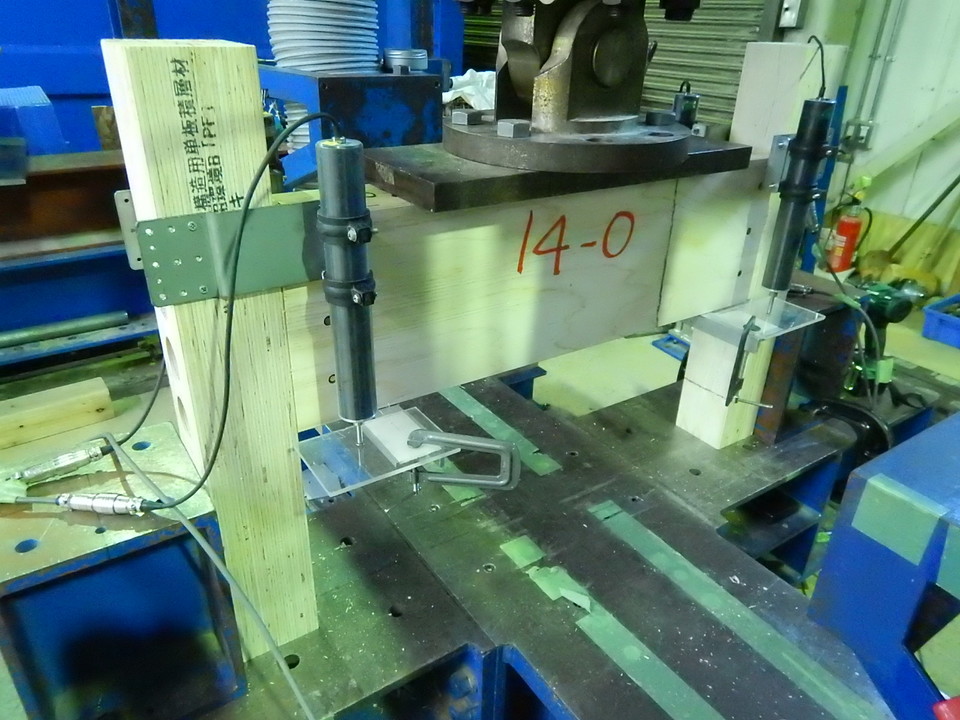

Q 金物工法には柱頭・柱脚の複合応力の検討が必要だと聞いたのですが、複合応力の検討とは何ですか。: A

柱頭柱脚にせん断や引抜など複数の力がかかる場合、それぞれの力を同時に受けるような接合部に求められる検討のことです。

複合応力に関する資料はこちら
Q 金物工法の場合は必ず複合応力の検討が必要ですか。: A

以下の条件に当てはまる場合は、検討が不要です。

１）面材耐力壁の場合

２）筋かい端部の金物が横架材に釘やビスで接合されている場合（推奨：PS筋かい金物、PS筋かい金物合板タイプ）

複合応力に関する資料はこちら

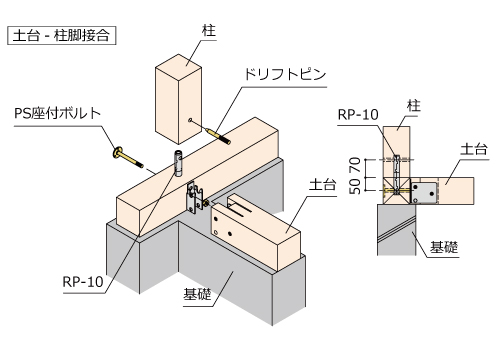

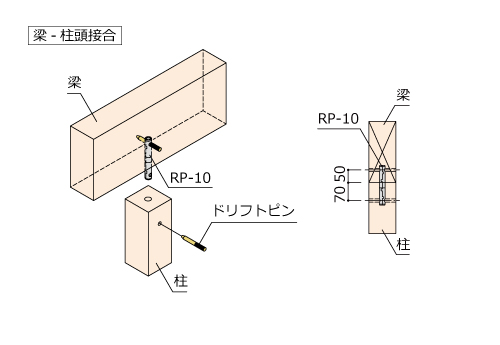

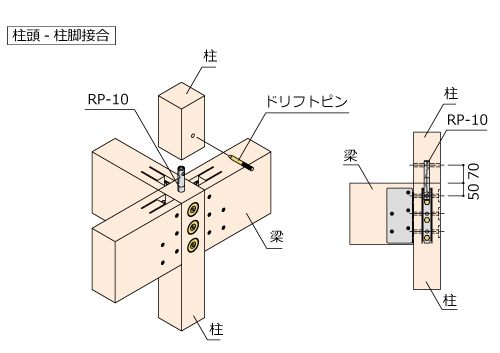

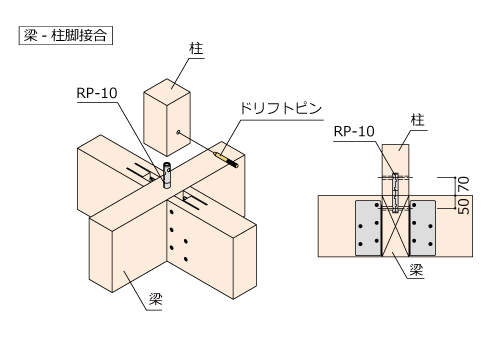

Q ロールパイプやホールダウンパイプはすべての穴にドリフトピンを打つのですか。: A

納まりによって異なります。梁受金物が取り付く場合はドリフトピンとボルトで接合します。梁受金物が取付かない場合はドリフトピンで接合します。
Q 金物工法と在来軸組工法用の接合金物を同一建物に使用できますか。: A

使用できますが、金物工法と在来軸組工法とで応力の検討方法が違うため、構造計算時には注意が必要です。

同一建物ではなく、同一接合部での金物工法と在来軸組工法用の金物併用についてはこちらをご覧ください。
Q 金物工法と在来軸組工法用の接合金物を同一接合部に使用できますか。: A

使用することはできますが、お互いの金物が干渉しないよう納まりにご注意ください。
また同一接合部に使用する場合の耐力の合算については、設計者様にてご判断をお願いいたします。
