製品情報

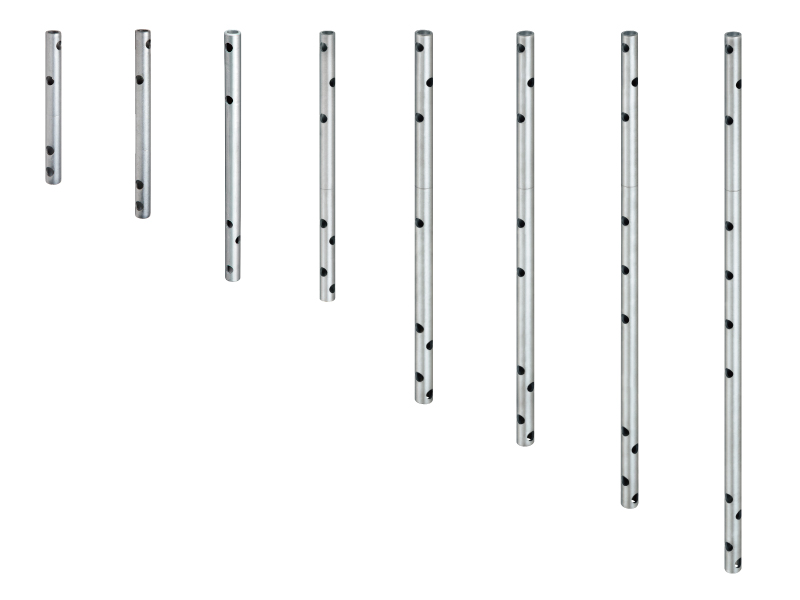

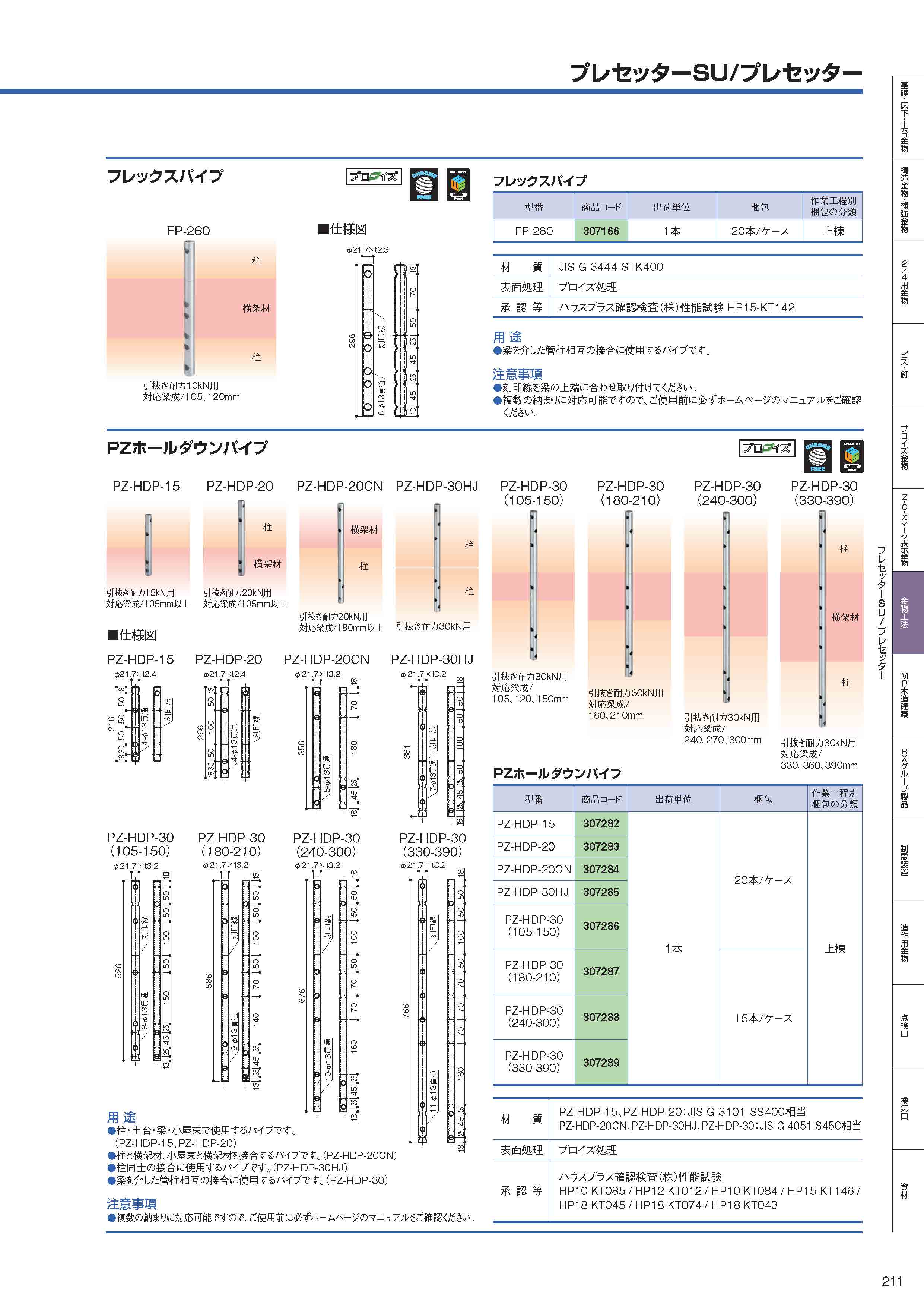

PZホールダウンパイプ

引抜き耐力15~30kNのホールダウン金物の代わりに使用できるパイプ金物です。



用途・特長

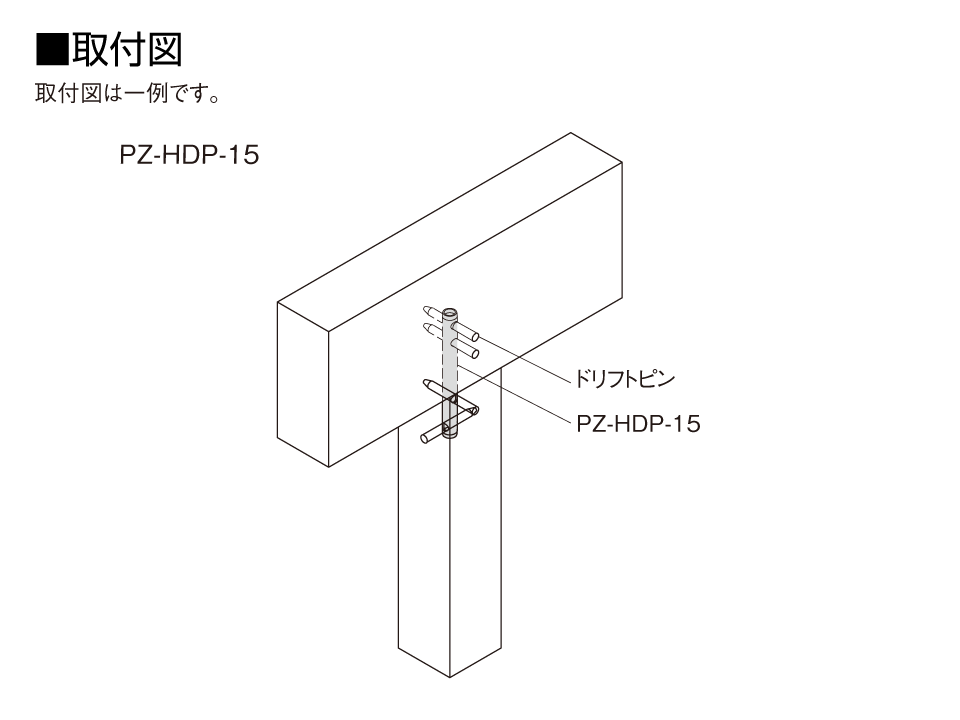

●柱・土台・梁・小屋束で使用するパイプです。(PZ-HDP-15、PZ-HDP-20)
●柱と横架材、小屋束と横架材を接合するパイプです。(PZ-HDP-20CN)

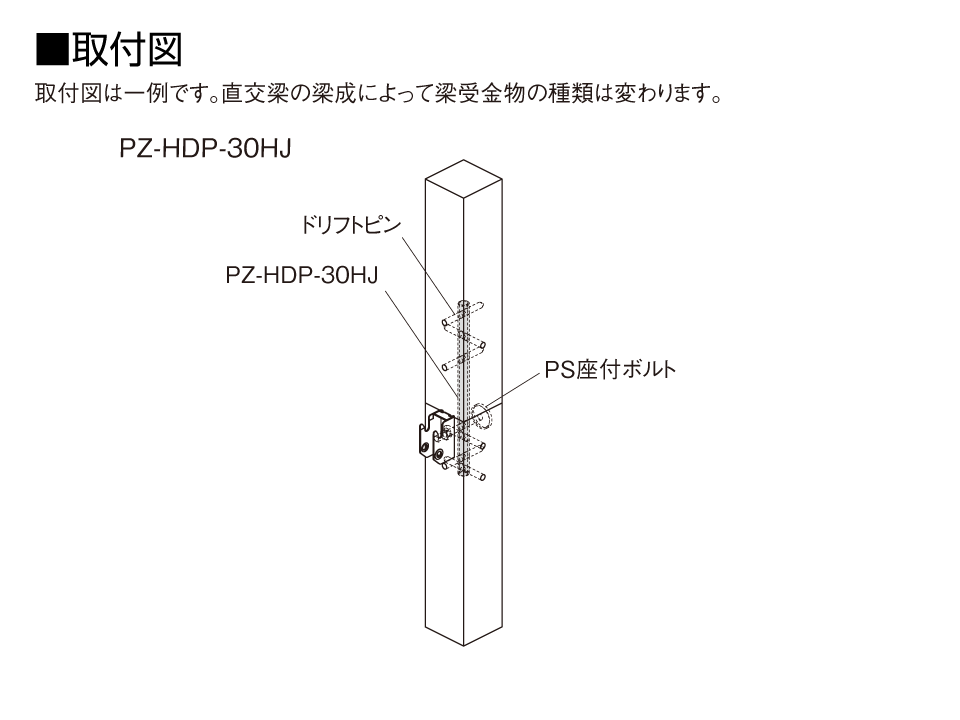

●柱同士の接合に使用するパイプです。(PZ-HDP-30HJ)
●梁を介した管柱相互の接合に使用するパイプです。(PZ-HDP-30)
共通
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
●15~30kNまでの引抜きに対応可能です。

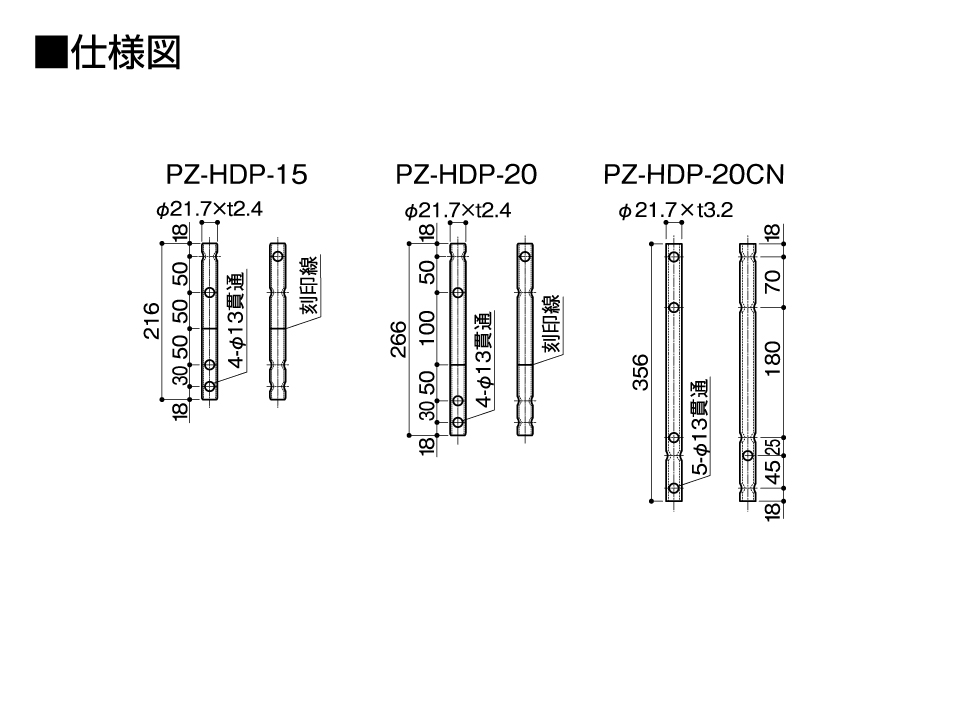

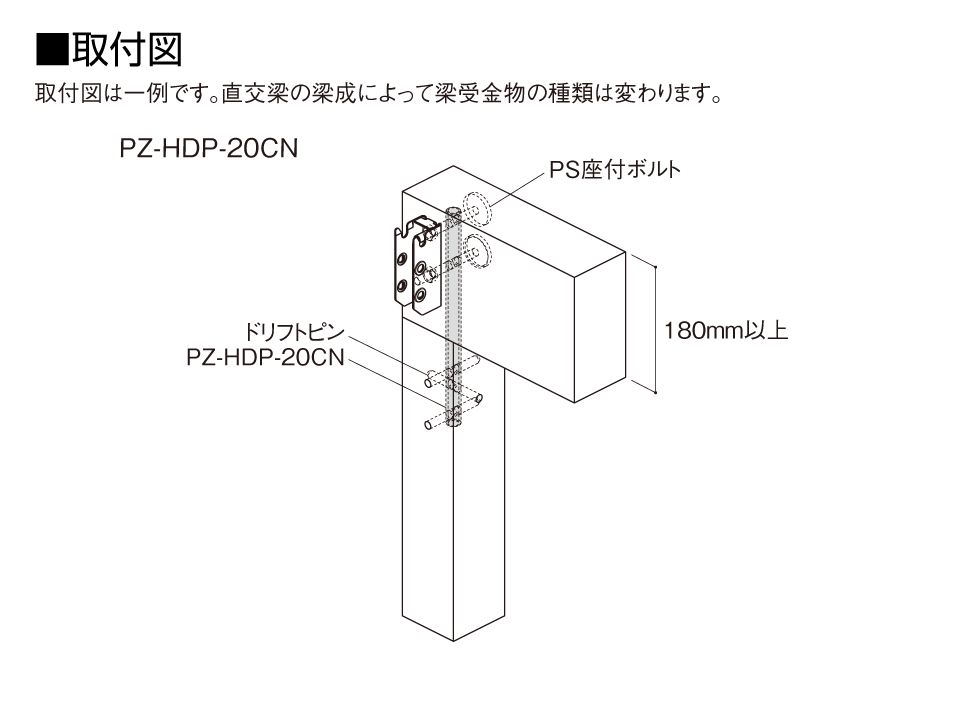

PZ-HDP-20CN
●主に出隅柱頭部に使用します。
●梁受金物の使用時に、PZ-HDP-20がボルト等と干渉してしまう納まりに対応します。

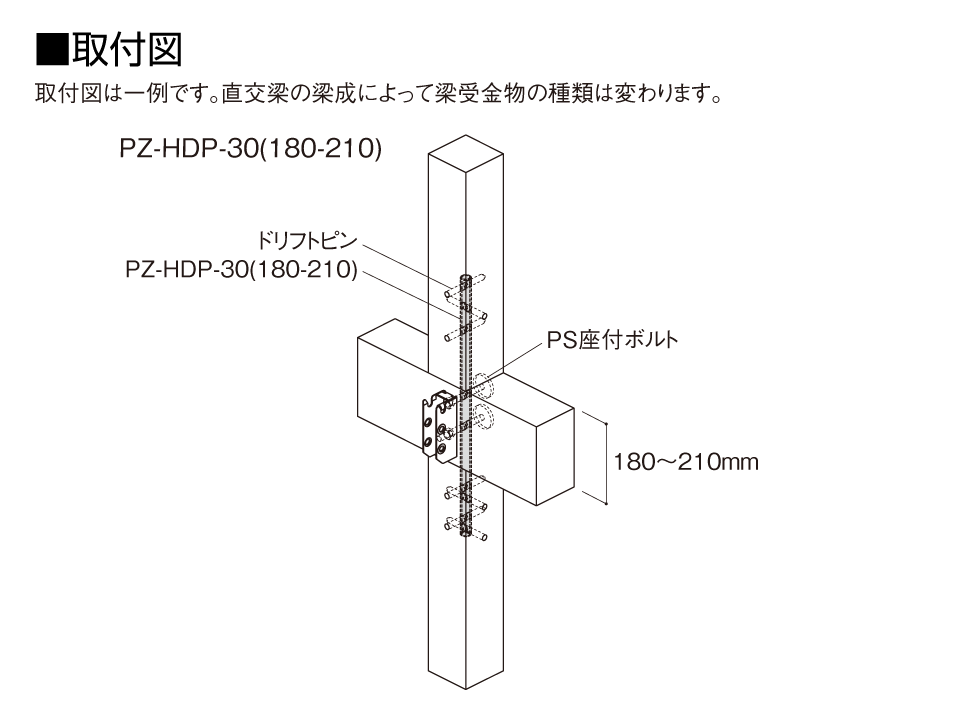

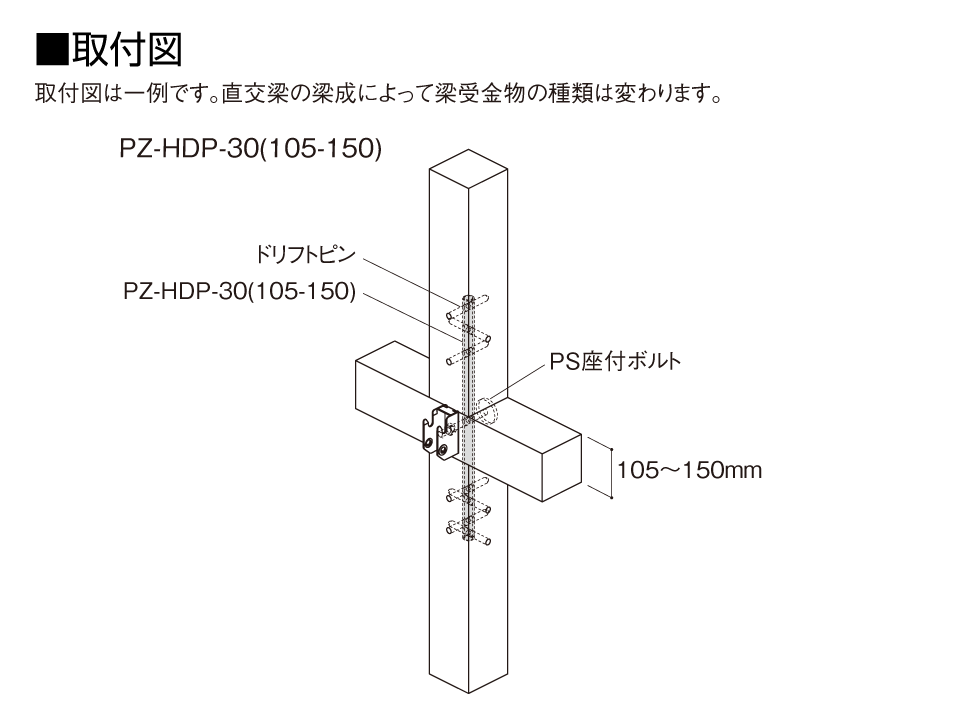

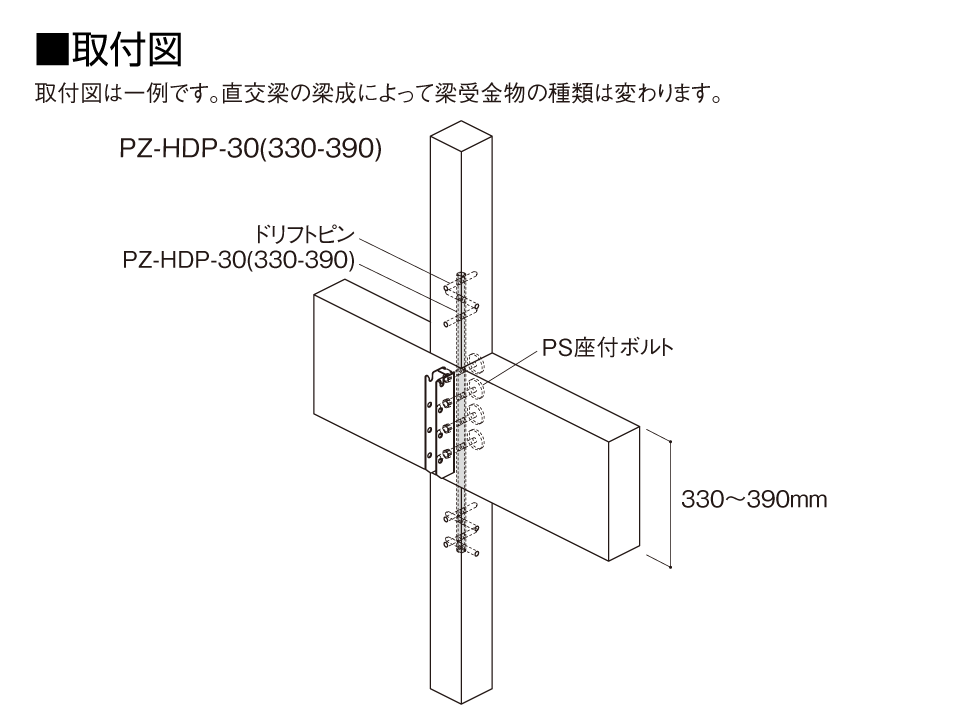

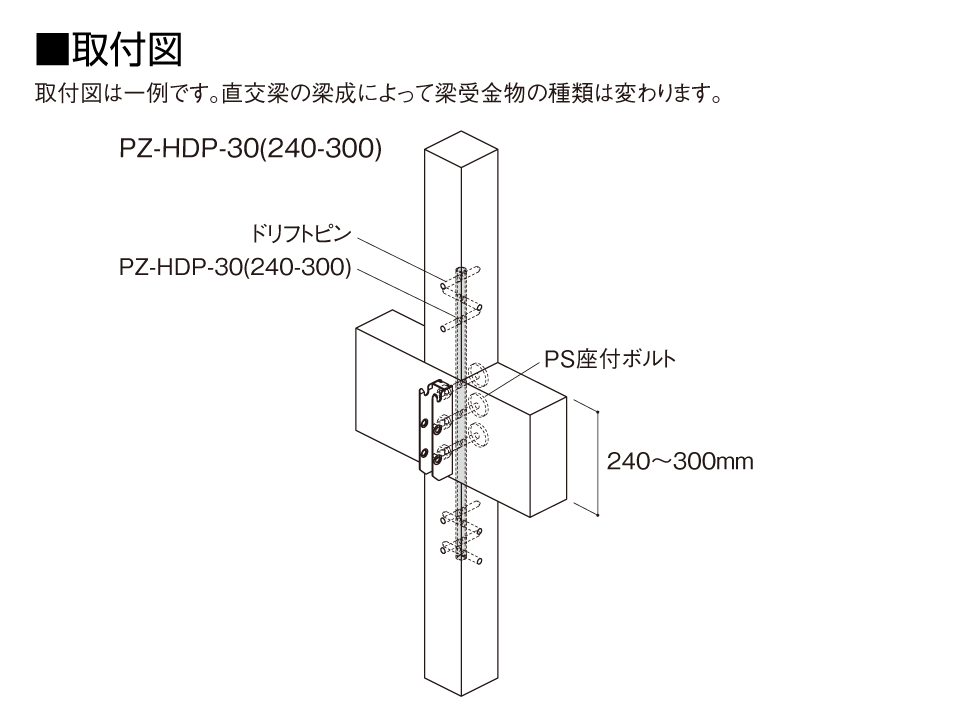

PZ-HDP-30

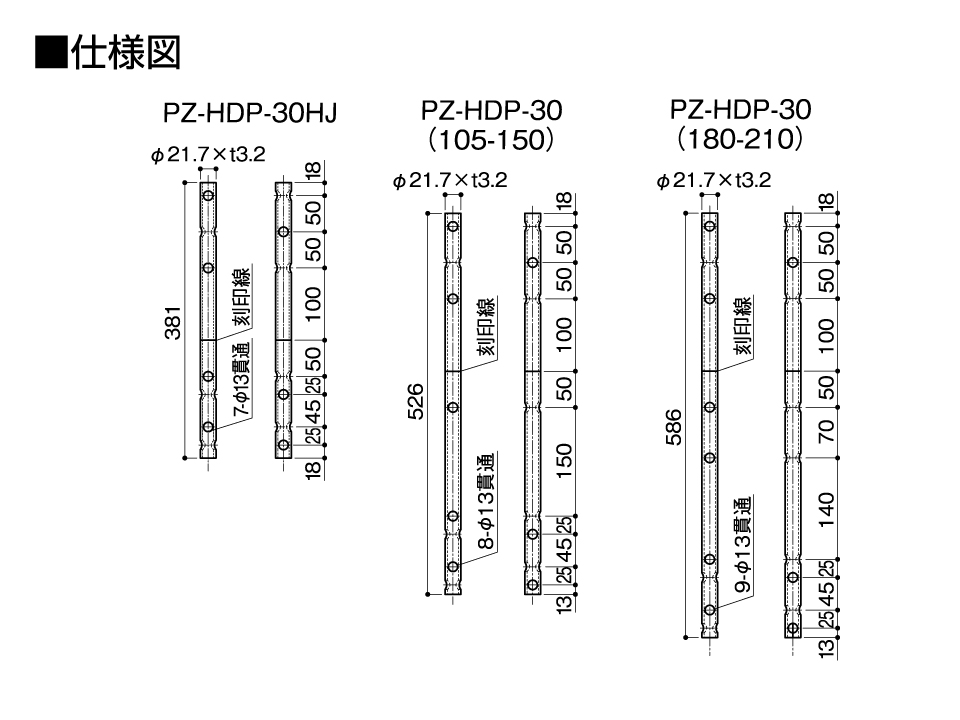

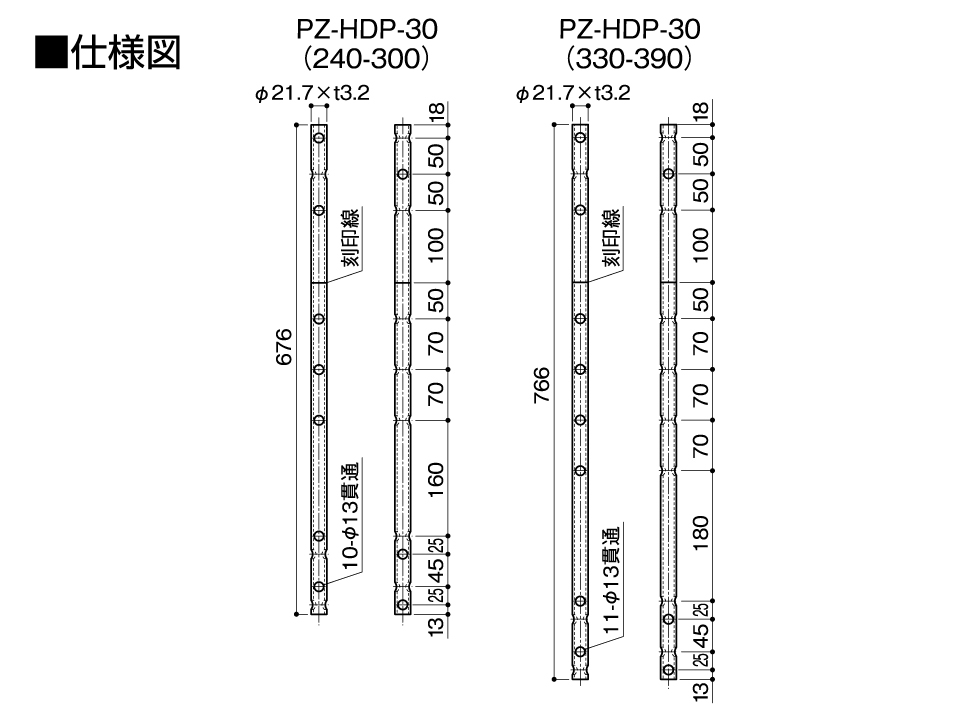

●梁成に合わせてパイプを選択でき、梁成390mmまで対応可能です。


●プレセッターSU・プレセッターの詳細は、技術情報ページをご参照ください。

耐力

PZホールダウンパイプの引張耐力(単位:kN)
樹種 無垢材、集成材、ハイブリッド・ビーム※1 LVL
名称 型番 中柱 隅柱 出隅柱 柱継ぎ 中柱 隅柱 出隅柱 柱継ぎ
PZホールダウンパイプ PZ-HDP-15 21.1 16.2
PZ-HDP-20 24.3 16.9※2 16.9※2 26.5 15.1 15.1
PZ-HDP-20CN 24.5※3 24.5※3 24.5※3
PZ-HDP-30HJ 30.6 30.6 30.6 30.6
PZ-HDP-30(105-150) 30.6 30.6 30.6
PZ-HDP-30(180-210) 30.6 30.6 30.6
PZ-HDP-30(240-300) 30.6 30.6 30.6
PZ-HDP-30(330-390) 30.6 30.6 30.6
PZホールダウンパイプ

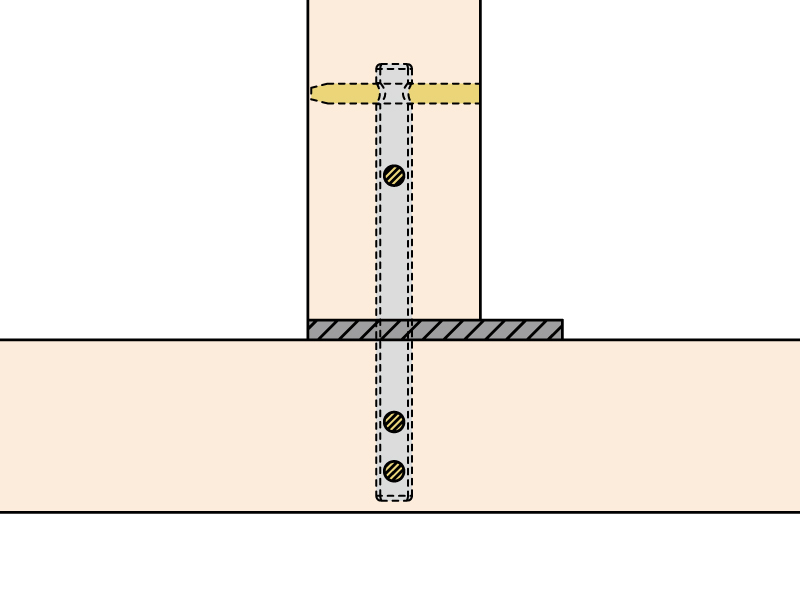

(木口から柱を20mmカットした仕様)※4
PZ-HDP-20 24.3※5
※1 異なる使用樹種(LVL除く)の中の最小値を記載しています。(樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。)
※2 柱:スプルース同一等級集成材 E95-F315、横架材:スギ
※3 柱:スギ、横架材:スプルース対称異等級集成材 E105-F300(梁成180mm以上)
※4 土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡの場合は柱は木口から12mmカット(柱の木口からの最大カット可能寸法は20mm)。
※5 従来仕様の耐力数値(24.3kN:ハウスプラス確認検査(株))相当以上を確認済み。



参考:柱脚・パイプの引張耐力一覧表(単位:kN)
樹種 無垢材、集成材、ハイブリッド・ビーム※1 LVL
名称 型番 中柱 隅柱 出隅柱 柱継ぎ 中柱 隅柱 出隅柱 柱継ぎ
ロールパイプ RP-10 11.2 11.1 13.7※2 11.4 8.8 8.8
RP-10(+) 11.9 10.3※3 11.4 8.8 8.8
ロールフレックスパイプ RFP-140 11.9 11.2
フレックスパイプ FP-140 12.0 11.9 13.5 13.9
FP-260 11.1 11.1 11.1 15.5 15.5 15.5
PZホールダウンパイプ PZ-HDP-15 21.1 16.2
PZ-HDP-20 24.3 16.9※3 16.9※3 26.5 15.1 15.1
PZ-HDP-20CN 24.5※4 24.5※4 24.5※4
PZ-HDP-30HJ 30.6 30.6 30.6 30.6
PZ-HDP-30(105-150) 30.6 30.6 30.6
PZ-HDP-30(180-210) 30.6 30.6 30.6
PZ-HDP-30(240-300) 30.6 30.6 30.6
PZ-HDP-30(330-390) 30.6 30.6 30.6
PZホールダウンパイプ
(木口から柱を20mmカットした仕様)※5
PZ-HDP-20 24.3※6
プレセッター柱脚金物(一体型) PS-OPSU/PS-OP 30.1 30.1 30.1   39.1※7 39.1※7 39.1※7
プレセッター柱脚金物 PSHD-30CN     30.8※8
PSHD-30ST 30.5※9
プレセッター柱脚金物・Ⅱ PSHD-30CN-Ⅱ     31.1※9
PSHD-30ST-Ⅱ 30.2※9
高耐力柱脚金物45 PSBP-45 45.9 45.9 45.9   45.3 45.3 45.3
高耐力柱脚金物75 PSBP-75 75.0 75.0 75.0
※1 異なる使用樹種(LVL除く)の中の最小値を記載しています。(樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。)
※2 柱:スプルース同一等級集成材 E95-F315
※3 柱:スプルース同一等級集成材 E95-F315、横架材:スギ
※4 柱:スギ、横架材:スプルース対称異等級集成材 E105-F300(梁成180mm以上)
※5 土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡの場合は柱は木口から12mmカット(柱の木口からの最大カット可能寸法は20mm)。
※6 従来仕様の耐力数値(24.3kN:ハウスプラス確認検査(株))相当以上を確認済み。
※7 PS-OPSUのみ
※8 柱、横架材:スプルース同一等級集成材 E95-F315
※9 柱:スギ、横架材:ヒノキ


使用方法

プレセッターSUマニュアルまたはプレセッターマニュアルをご確認ください。

注意事項

複数の納まりに対応可能ですので、ご使用前に必ずマニュアルをご確認ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
PZ-HDP-15 307282 1本 20本/ケース 上棟 1,045
PZ-HDP-20 307283 1,260
PZ-HDP-20CN 307284 2,230
PZ-HDP-30HJ 307285 2,300
PZ-HDP-30
(105-150)
307286 3,195
PZ-HDP-30
(180-210)
307287 15本/ケース 3,670
PZ-HDP-30
(240-300)
307288 4,230
PZ-HDP-30
(330-390)
307289 4,800

材質 PZ-HDP-15、PZ-HDP-20:JIS G 3101 SS400相当
PZ-HDP-20CN、PZ-HDP-30HJ、PZ-HDP-30:JIS G 4051 S45C相当
表面処理 プロイズ処理
承認等 ハウスプラス確認検査(株)性能試験
HP10-KT085 / HP12-KT012 / HP10-KT084 / HP15-KT146 / HP18-KT045 / HP18-KT074 / HP18-KT043


この製品に関するQ&A

Q
金物工法と在来軸組工法用の接合金物を同一建物に使用できますか。
A
使用できますが、金物工法と在来軸組工法とで応力の検討方法が違うため、構造計算時には注意が必要です。

同一建物ではなく、同一接合部での金物工法と在来軸組工法用の金物併用についてはこちらをご覧ください。
Q
金物工法と在来軸組工法用の接合金物を同一接合部に使用できますか。
A
使用することはできますが、お互いの金物が干渉しないよう納まりにご注意ください。
また同一接合部に使用する場合の耐力の合算については、設計者様にてご判断をお願いいたします。
