プレセッター梁受金物

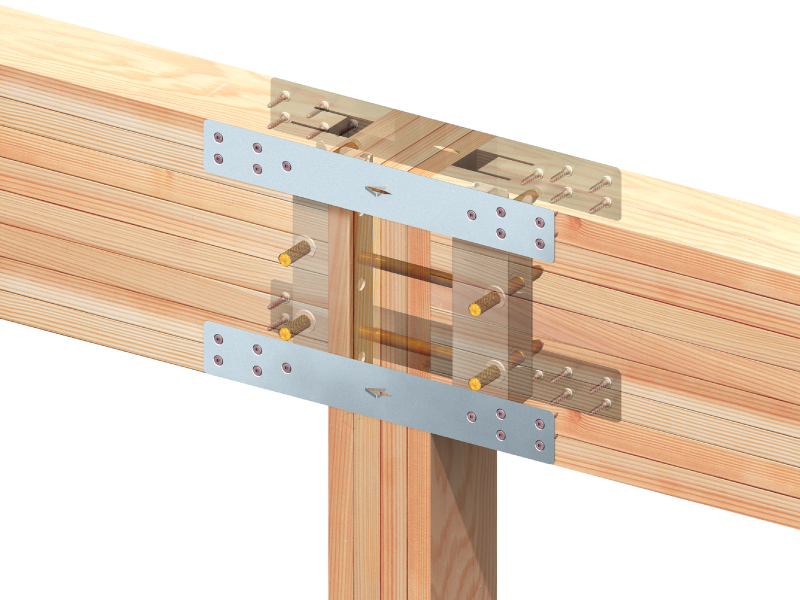

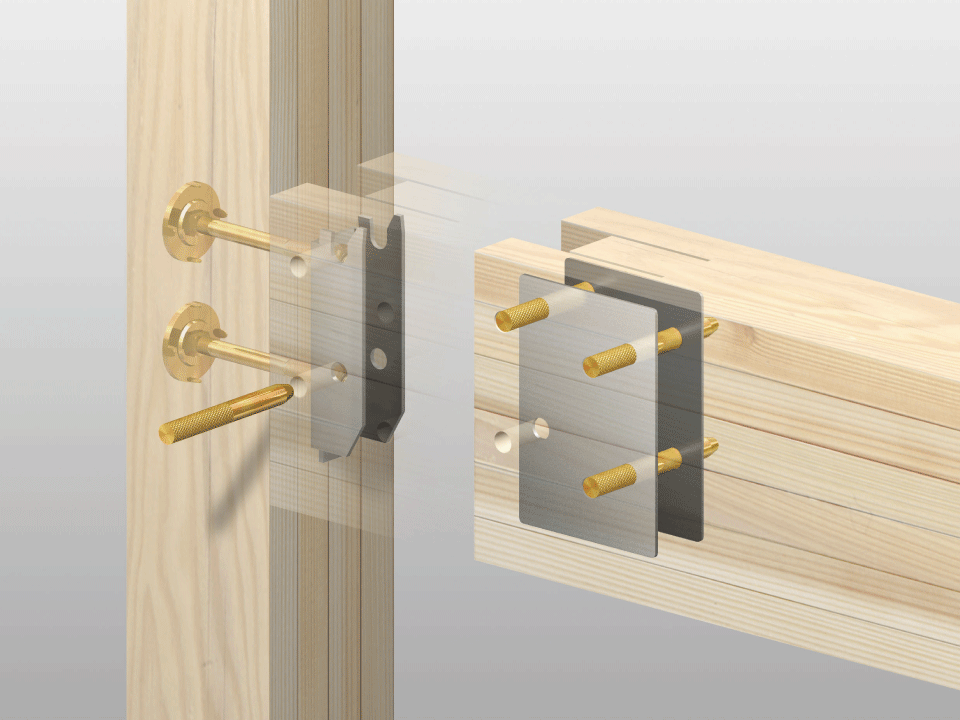

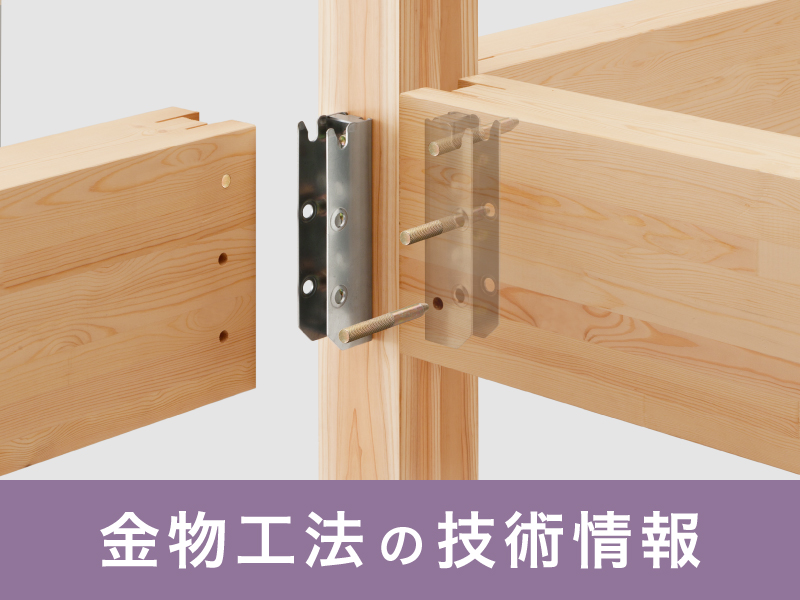

梁の内部に金物が納まる梁受金物です。受け側の柱（梁）にも掛け側の梁にも金物が取付く2ピース型の金物工法です。木材の断面欠損が少なく、あらゆる方向からの力に強靭に抵抗する仕口を実現できます。対応できる樹種も豊富です。

用途・特長

横架材を受ける梁受け金物です。

●詳細は、技術情報ページをご参照ください。
●溶融亜鉛めっき鋼板（Z27 クロムフリー）とプロイズの2種類あります。
●プレセッター梁受金物はZ27クロムフリー、PZプレセッター梁受金物はクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。

耐力

①標準的な仕様　　 ②ハイブリッド・ビーム仕様　　　 ③ドライ・ビーム仕様

①標準的な仕様
柱-梁接合

材種	【柱】スプルース同一等級構成構造用集成材 E95-F315 以上【梁】スプルース対称異等級構成構造用集成材 E105-F300 以上
型番	PS-10	PS-18	PS-24	PS-33
短期基準引張耐力（kN）	12.3	20.9	28.6	39.4
短期基準せん断耐力（kN）	13.0	22.3	33.6	44.7
短期基準せん断耐力（kN）ボルト25mmズラシ	11.0	23.6	35.6	42.7
短期基準逆せん断耐力（kN）	5.2	23.9	29.2	43.6

②ハイブリッド・ビーム仕様
柱-梁接合

材種	【柱】杉同一等級構成構造用集成材 E65-F255 以上【梁】ハイブリッド・ビーム対称異等級構成構造用集成材 E120-F330
型番	PS-10	PS-18	PS-24	PS-33
短期基準引張耐力（kN）	11.5	20.8	28.8	29.6
短期基準せん断耐力（kN）	14.1	22.7	34.2	41.6
短期基準せん断耐力（kN）ボルト25mmズラシ	ー	ー	ー	ー
短期基準逆せん断耐力（kN）	4.3	25.3	33.7	45.3

③ドライ・ビーム仕様
柱-梁接合

材種	【柱】杉同一等級構成構造用集成材 E65-F255 以上【梁】ドライ・ビーム E110
型番	PS-10	PS-18	PS-24	PS-33
短期基準引張耐力（kN）	13.7	19.4	27.3	35.0
短期基準せん断耐力（kN）	ー	ー	ー	ー
短期基準せん断耐力（kN）ボルト25mmズラシ	10.7	18.8	29.2	39.7
短期基準逆せん断耐力（kN）	6.5	21.3	32.9	42.3

仕様

対応梁成

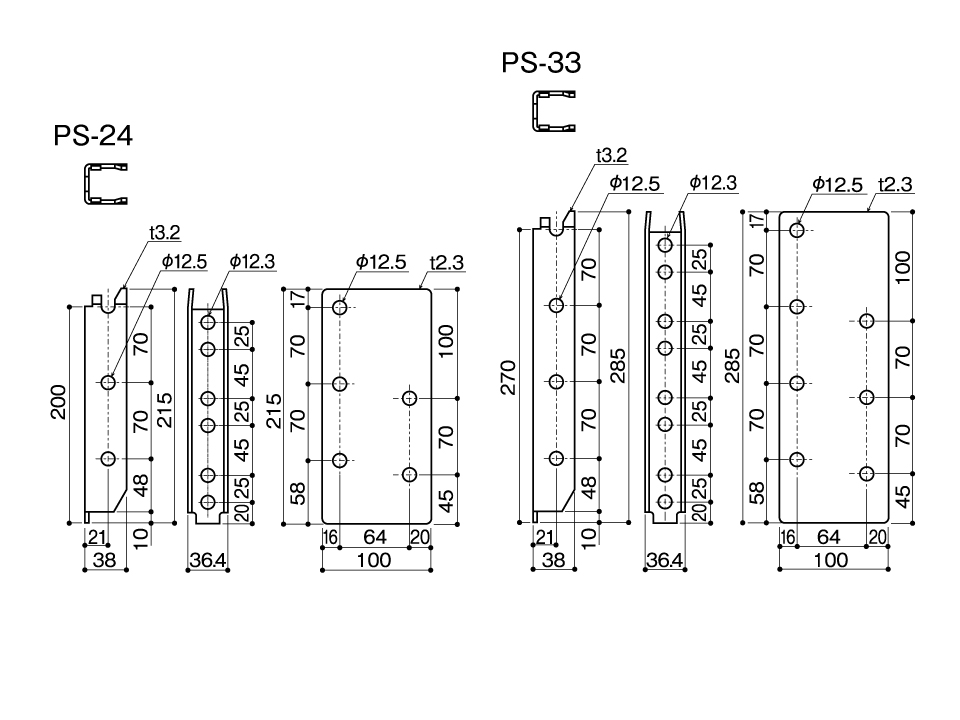

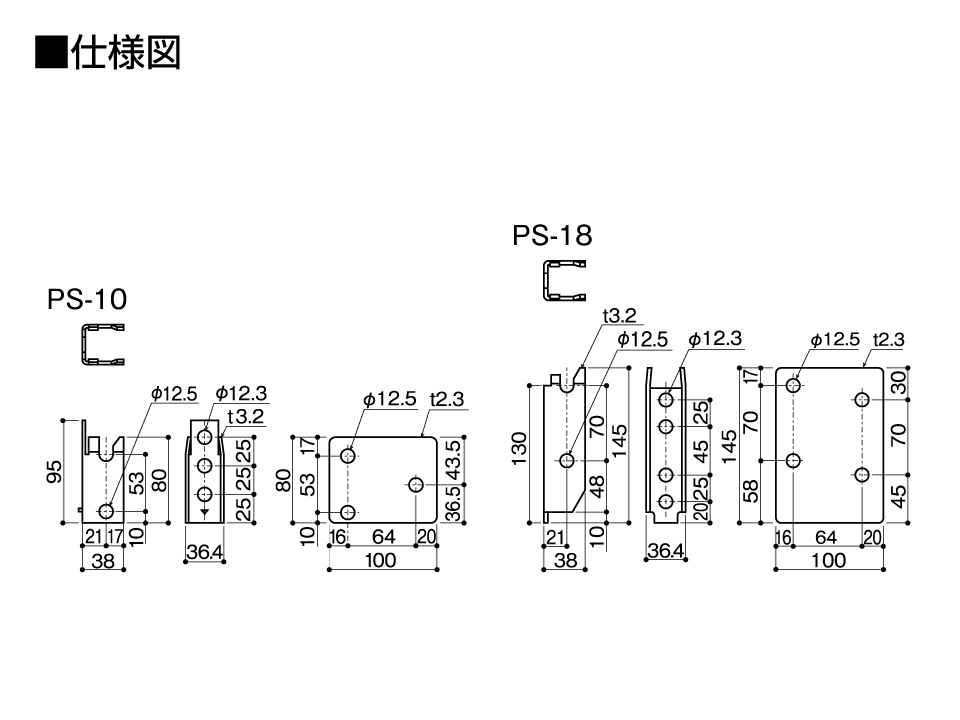

PS-10ZC/PS-10PZ	PS-18ZC/PS-18PZ	PS-24ZC/PS-24PZ	PS-33ZC/PS-33PZ
105・120・150mm	180・210mm	240・270・300mm	330mm以上

使用方法

プレセッターマニュアルをご確認ください。

注意事項

●ご使用前に必ずマニュアルをご確認ください。
●先行ピンのみの時点では上記耐力はありません。建方の際、過剰な負荷を掛けないよう組み建ててください。
●柱・梁とも無垢材を使用する場合は、プレセッタータイプM梁受金物をご使用ください。

基本情報/メーカー希望小売価格（税抜き）

①プレセッター梁受金物（ZCタイプ）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／セット（税抜）
PS-10ZC	901016	1セット	60セット/ケース	上棟	610
PS-18ZC	901026		40セット/ケース		840
PS-24ZC	901036		20セット/ケース		1,175
PS-33ZC	901046		20セット/ケース		1,505

材質	JIS G 3302 SGHC
表面処理	溶融亜鉛めっき鋼板（Z27 クロムフリー）
承認等	（公財）日本住宅・木材技術センター耐力確認試験 Sマーク性能認定品 ※認定番号、試験成績書番号は「品質・性能評価一覧表」をご参照ください。品質・性能評価一覧表はこちら

②PZプレセッター梁受金物（プロイズタイプ）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／セット（税抜）
PS-10PZ	901011	1セット	60セット/ケース	上棟	710
PS-18PZ	901021		40セット/ケース		1,035
PS-24PZ	901031		20セット/ケース		1,455
PS-33PZ	901041		20セット/ケース		1,935

材質	JIS G 3131 SPHC
表面処理	プロイズ処理
承認等	（公財）日本住宅・木材技術センター耐力確認試験 Sマーク性能認定品 ※認定番号、試験成績書番号は「品質・性能評価一覧表」をご参照ください。品質・性能評価一覧表はこちら

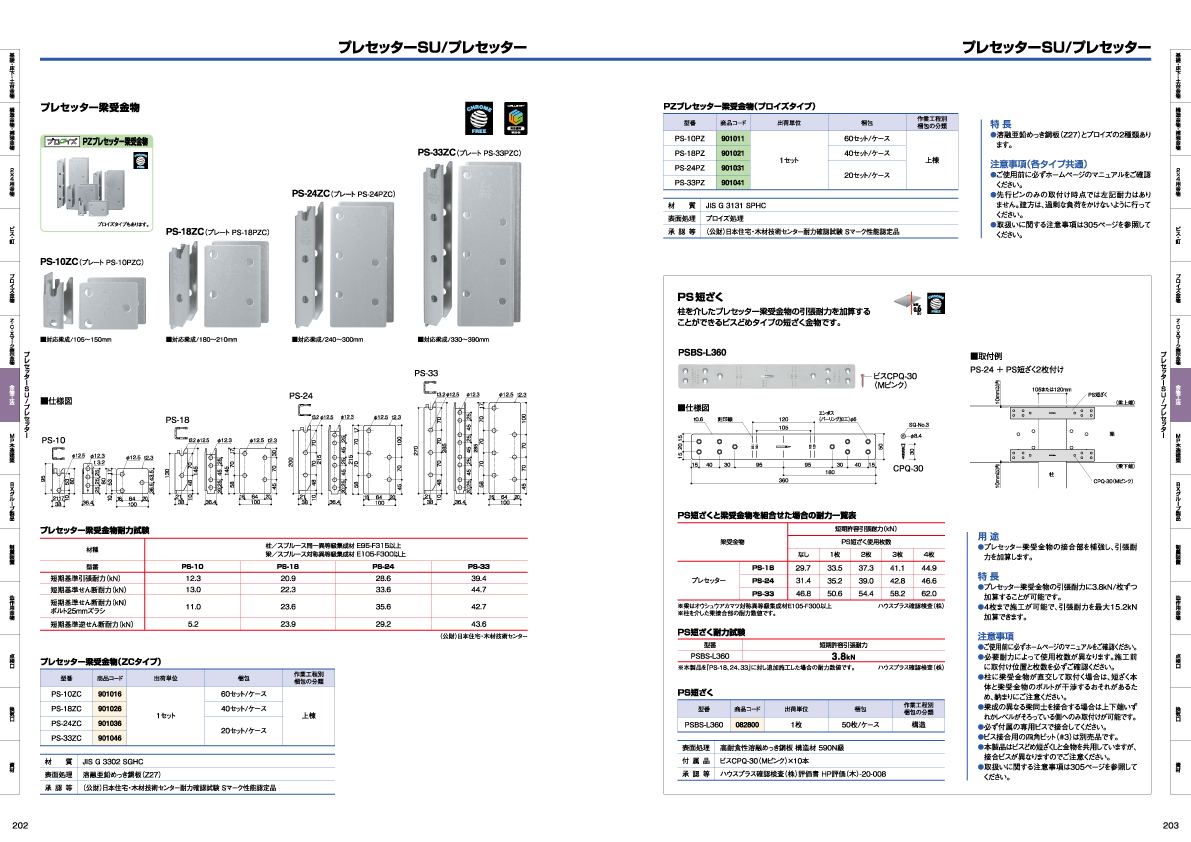

資料

この製品に関するＱ＆Ａ

Q 金物工法で木材の加工スリットや梁受金物等に干渉しない筋かい金物はありますか。: A

PS筋かい金物、PS筋かい金物合板タイプがございます。
Q プレセッター梁受金物は無垢材で使用できますか。: A

柱・梁とも無垢材の場合は、プレセッタータイプM梁受金物をご使用ください。梁がベイマツの無垢材（ドライ･ビーム）の場合はプレセッター梁受金物もご使用いただけますが、柱は同一等級の集成材にしてください。
Q プレセッター、プレセッタータイプM、プレセッターSUの本体側の背に穴があいていますが、すべてボルトでとめるのですか。: A

すべてをとめるわけではありません。
納まりによってノーマル穴とダウン穴を使い分けます。
詳細はマニュアルをご覧ください。

マニュアルは、ユーザー専用ページの「データダウンロード＞マニュアル・設計ツール」にあります。

※マニュアルダウンロードはこちら
※ユーザー新規登録はこちら

プレセッター梁受金物（プレセッタータイプMと本体は共通です。）

プレセッターSU梁受金物
Q プレセッター梁受金物で使用する最適なボルト長さを教えてください。: A

ボルトの長さは材幅や座金、ナットの厚み、座掘り深さの組み合わせによって異なります。

詳細はマニュアルをご覧ください。

マニュアルは、ユーザー専用ページの「データダウンロード＞マニュアル・設計ツール」にあります。

※マニュアルダウンロードはこちら
※ユーザー新規登録はこちら
Q プレセッターSU、プレセッター、プレセッタータイプMの加工ができる工場を教えてもらえますか。: A

ホームページのプレカット会社一覧よりご確認いただくか、お近くの当社営業所までご連絡ください。

プレカット会社一覧はこちら
営業拠点一覧はこちら
Q 金物工法と在来軸組工法用の接合金物を同一建物に使用できますか。: A

使用できますが、金物工法と在来軸組工法とで応力の検討方法が違うため、構造計算時には注意が必要です。

同一建物ではなく、同一接合部での金物工法と在来軸組工法用の金物併用についてはこちらをご覧ください。
Q 金物工法と在来軸組工法用の接合金物を同一接合部に使用できますか。: A

使用することはできますが、お互いの金物が干渉しないよう納まりにご注意ください。
また同一接合部に使用する場合の耐力の合算については、設計者様にてご判断をお願いいたします。
