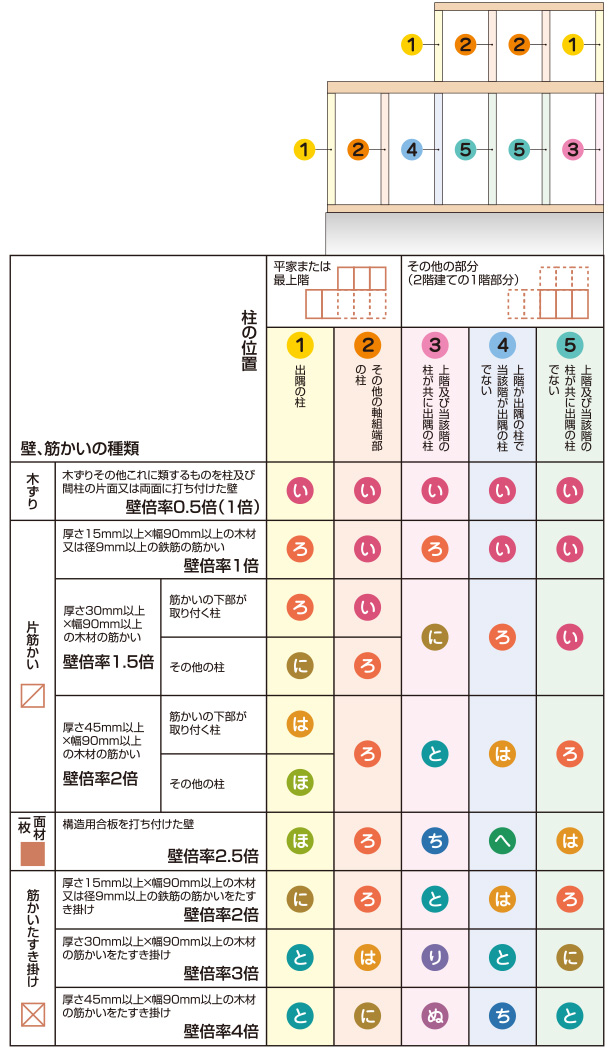

告示 第1460号第2号（柱頭、柱脚の仕口の接合方法について）
接合金物の種類
| 告示記号 | 必要耐力 | N値 | Zマーク表示金物 | ＢＸカネシンオリジナル金物 | |
|---|---|---|---|---|---|
| い | 0.0kN | 0 以下 |
 かすがい |
 スリムかすがい・Ⅱ |
2.4kN |
| スリムかすがい・Ⅱ |
2.4kN | ||||
| ろ | 3.4kN | 0.65 以下 |
 かど金物（CP・L） |
 スマートコーナー |
4.2kN |
 スマートコーナー合板タイプ |
3.7kN | ||||
| は | 5.1kN | 1.0 以下 |
 かど金物（CP・T）  山形プレート |
 ライトコーナー |
中柱 6.3kN 隅柱 5.8kN |
 ライトコーナー合板タイプ |
中柱 6.0kN 隅柱 5.9kN |
||||
 リブコーナー |
中柱 6.6kN 隅柱 6.5kN |
||||
 リブコーナー合板タイプ |
※1個使い 【合板なし】 6.2kN 【合板あり】 中柱 5.6kN 隅柱 6.9kN |
||||
 DP-2 エーステンプレート・S |
5.9kN | ||||
 BXエースプレート |
6.5kN | ||||
 背割りプレートZMG（壁合板タイプ） |
6.1kN | ||||
| ライトコーナー |
中柱 6.3kN 隅柱 5.8kN |
||||
| ライトコーナー合板タイプ |
中柱 6.0kN 隅柱 5.9kN |
||||
| リブコーナー |
中柱 6.6kN 隅柱 6.5kN |
||||
| リブコーナー合板タイプ |
※1個使い 【合板なし】 6.2kN 【合板あり】 中柱 5.6kN 隅柱 6.9kN |
||||
 コーナープレート・Ⅱ |
6.2kN | ||||
 合板コーナー・Ⅱ |
【合板なし】 5.2kN 【合板あり】 5.1kN |
||||
 背割りコーナー |
中柱 7.1kN 隅柱 6.1kN |
||||
 背割りコーナー合板タイプ |
中柱 6.2kN 隅柱 6.3kN |
||||
 ミニコーナー・S |
【合板なし】 5.1kN 【合板あり】 5.6kN |
||||
| に | 7.5kN | 1.4 以下 |
 羽子板ボルト（くぎなし）  短ざく金物（くぎなし） |
 レスビー羽子板ボルト |
7.5kN |
| レスビー羽子板ボルト |
7.5kN | ||||
 エンボス羽子板ボルト |
7.6kN | ||||
 両引き羽子板金物 |
7.5kN | ||||
 DP-2 背割りプレート |
8.4kN | ||||
| ほ | 8.5kN | 1.6 以下 |
 羽子板ボルト（くぎあり）  短ざく金物（くぎあり） |
 スリムレスビー羽子板ボルト |
9.2kN |
 NTレスビー羽子板ボルト |
9.5kN | ||||
 BXバネ付羽子板ボルト |
9.0kN | ||||
| スリムレスビー羽子板ボルト |
9.2kN | ||||
| NTレスビー羽子板ボルト |
9.5kN | ||||
| BXバネ付羽子板ボルト |
9.0kN | ||||
| へ | 10.0kN | 1.8 以下 |
 ホールダウン金物（10kN用） |
 ハイパーウイング |
10.5kN |
| リブコーナー合板タイプ |
※2個使い 出隅 10.3kN 対面 10.7kN |
||||
 PZハイパースリム・Ⅱ |
中柱 10.9kN 隅柱 10.4kN |
||||
 PZハイパースリム・Ⅱ合板タイプ |
中柱 10.8kN 隅柱 10.0kN |
||||
 プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
||||
 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
 ビスどめレスビー羽子板ボルト |
11.4kN | ||||
 ビス羽子板金物・Ⅱ |
10.3kN | ||||
| ハイパーウイング |
10.5kN | ||||
 ビスどめ短ざくS/ビスどめ短ざくL |
※ビスどめ短ざくLの管柱の連結時のみ対応可 （1枚・片面） 10.8kN |
||||
| リブコーナー合板タイプ |
※2個使い 出隅 10.3kN 対面 10.7kN |
||||
 DP-2マスタープレート |
10.3kN | ||||
 スリムヘビー10 |
中柱 10.7kN 隅柱 10.2kN |
||||
 スリムヘビー10合板タイプ |
【合板仕様】 中柱 10.1kN 隅柱 10.0kN 【枠材仕様】 中柱 10.4kN 隅柱 10.8kN |
||||
| PZハイパースリム・Ⅱ |
中柱 10.9kN 隅柱 10.4kN |
||||
| PZハイパースリム・Ⅱ合板タイプ |
中柱 10.8kN 隅柱 10.0kN |
||||
 ハイパーコーナー |
10.0kN | ||||
 〔枠材用〕ミドルコーナー10 |
中柱 10.8kN 隅柱 11.6kN |
||||
| プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
||||
| 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
 レンコン金物羽子板セット・Ⅱ |
12.1kN | ||||
| と | 15.0kN | 2.8 以下 |

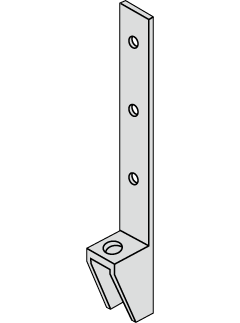

 ホールダウン金物（15kN用） |
プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
| 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
 ミドルコーナー15 |
中柱 16.3kN 隅柱 16.2kN |
||||
 ミドルコーナー15合板タイプ |
中柱 18.0kN 隅柱 17.5kN |
||||
| プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
||||
 ビスどめホールダウンU |
※U15 15.7kN |
||||
| 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
| ち | 20.0kN | 3.7 以下 |

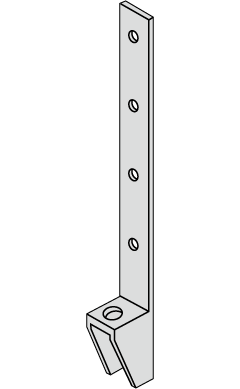

 ホールダウン金物（20kN用） |
プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
| 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
| ビスどめ短ざくS/ビスどめ短ざくL |
※ビスどめ短ざくLの管柱の連結時のみ対応可 （2枚・並列/両面） 21.6kN |
||||
 ヘビーコーナー20 |
中柱 20.4kN 隅柱 21.2kN |
||||
 ヘビーコーナー20合板タイプ |
中柱 20.2kN 隅柱 22.0kN |
||||
| プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
||||
| ビスどめホールダウンU |
※U20 21.0kN |
||||
| 〔枠材用〕フレックスホールダウン |
※FFH-S20 20.4kN |
||||
| り | 25.0kN | 4.7 以下 |

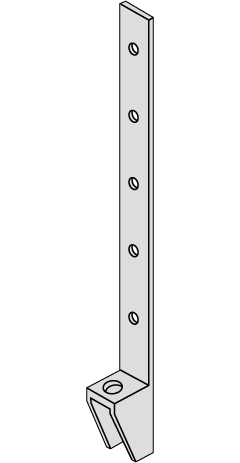

 ホールダウン金物（25kN用） |
プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
| 〔枠材用〕フレックスホールダウン |
※FFH-L34 34.7kN |
||||
| プルースホールダウン25/プルースホールダウン40 |
※PRH-25 25.3kN |
||||
| ビスどめホールダウンU |
※U25 28.7kN |
||||
| 〔枠材用〕フレックスホールダウン |
※FFH-L34 34.7kN |
||||
| ぬ | 30.0kN | 5.6 以下 |

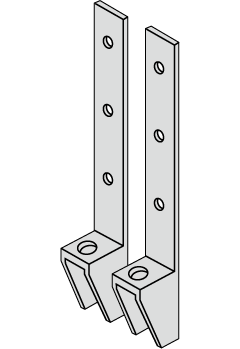

 ホールダウン金物（15kN用×2） |
プルースホールダウン25/プルースホールダウン40 |
※PRH-40 40.3kN |
| 〔枠材用〕フレックスホールダウン |
※FFH-L34 34.7kN |
||||
| プルースホールダウン25/プルースホールダウン40 |
※PRH-40 40.3kN |
||||
| ビスどめホールダウンU |
※U35 35.4kN |
||||
| 〔枠材用〕フレックスホールダウン |
※FFH-L34 34.7kN |
||||
