高耐力フレックスアンカーボルト
ストレート形状の高耐力アンカーボルト(M16)です。高耐力60.0kNまでの引抜きに対応可能です。埋め込み長さはアンカー笠下300mmで施工性が格段に向上します。色をつけることにより識別がしやすく、施工時や検査時の確認が容易です。
用途・特長
基礎と土台およびホールダウン金物等の緊結に使用します。
●高耐力60.0kNまでの引抜きに対応可能です。
●M16タイプで埋め込み長さはアンカー笠下300mmで施工可能です。
●先端部を笠形(面形状)にすることで引抜き力が向上し、埋め込みは短く、尚且つ軸細(φ14.5)にすることが可能になりました。
●先端部の形状が笠形のため、向きを気にする必要がなく、施工性に優れています。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
●M16タイプで埋め込み長さはアンカー笠下300mmで施工可能です。
●先端部を笠形(面形状)にすることで引抜き力が向上し、埋め込みは短く、尚且つ軸細(φ14.5)にすることが可能になりました。
●先端部の形状が笠形のため、向きを気にする必要がなく、施工性に優れています。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
耐力
短期許容引張耐力 |
60.0kN |
※上記耐力は下記の仕様条件において有効です。
※詳しい算出方法等はBXカネシンCSセンターまでお問合せください。
BXカネシンCSセンター Tel.03-5671-1077
仕様

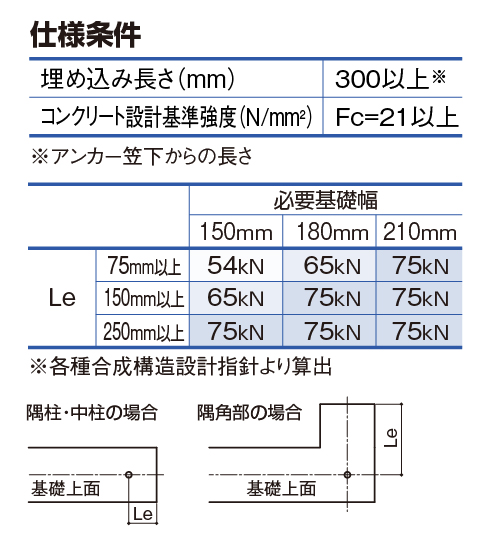

仕様条件
※アンカー笠下からの長さ
L=370タイプ(高耐力柱脚金物45、プレセッター柱脚金物(一体型)対応サイズ)仕様条件

埋め込み長さ(mm) | 300以上※ |
コンクリート幅(mm) | 150以上 |
コンクリート設計基準強度(N/mm2) | Fc=21以上 |

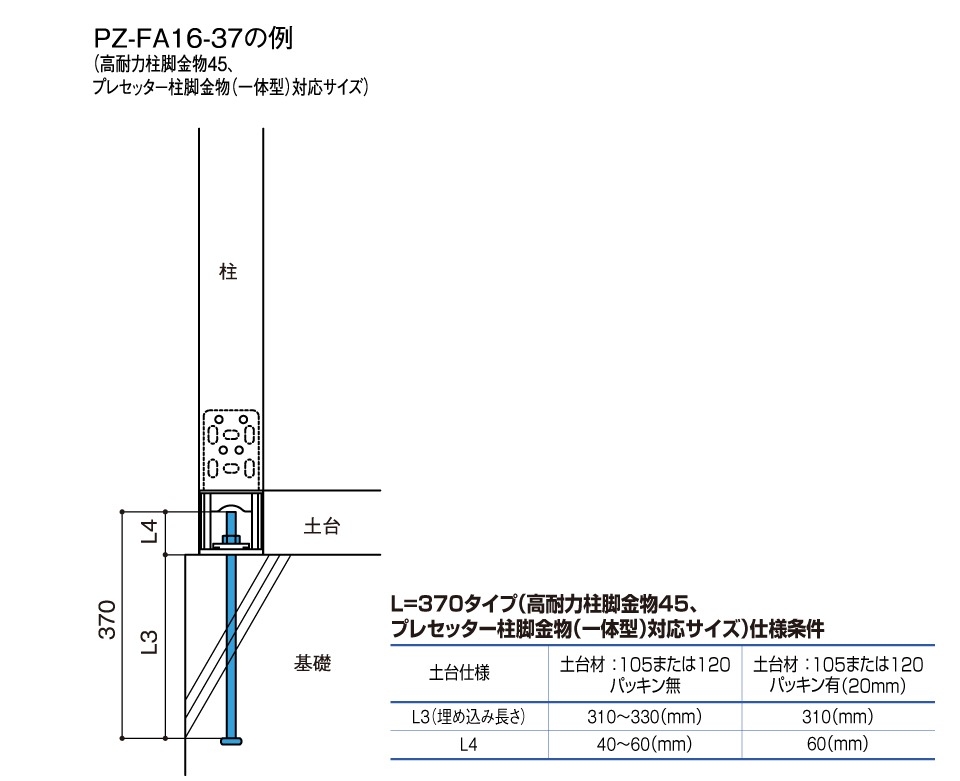

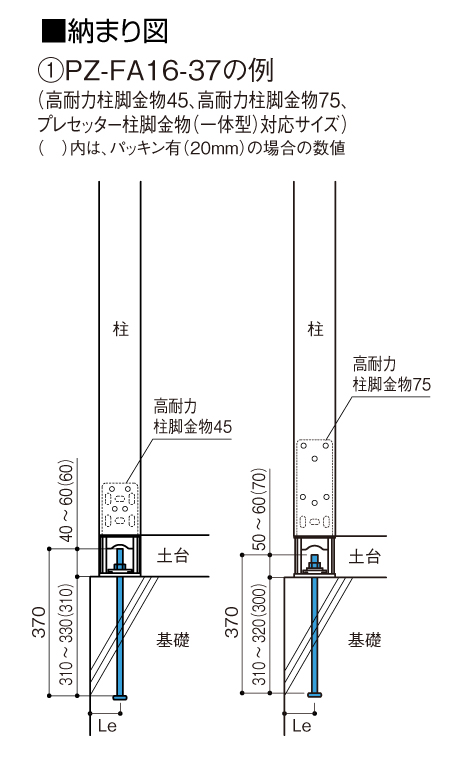

L=370タイプ(高耐力柱脚金物45、プレセッター柱脚金物(一体型)対応サイズ)仕様条件


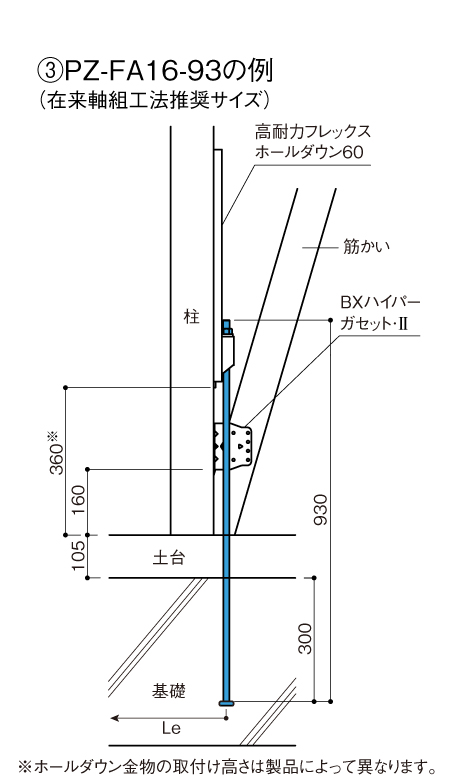

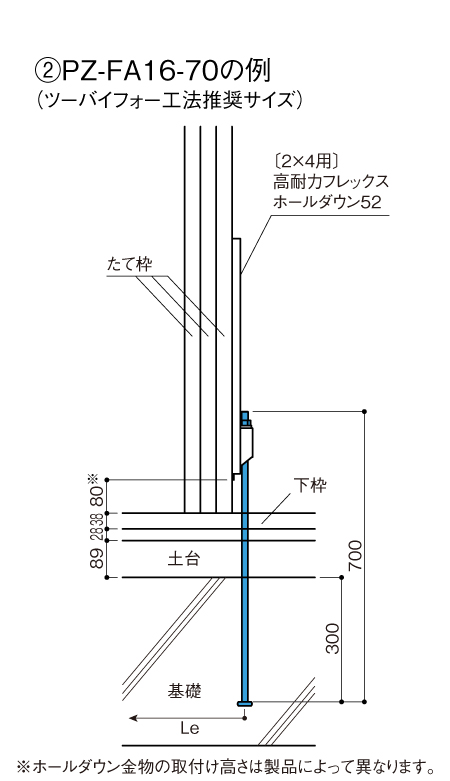

使用方法
本体の刻印線を目安に埋め込みます。(埋め込み長さは、基礎天端からアンカー笠下まで300mm以上を確保してください。)
※別売品の支持器具を使用することで、施工性がさらに向上します。(M16サポート治具)
※別売品の支持器具を使用することで、施工性がさらに向上します。(M16サポート治具)
注意事項
基本情報/メーカー希望小売価格(税抜き)
型番 | 商品コード | サイズ | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/本(税抜) |
PZ-FA16-37 | 015719 | M16×370 | 1本 | 10本/ケース | 基礎 | 990 |
PZ-FA16-70 | 015721 | M16×700 | 1,395 | |||
PZ-FA16-93 | 015720 | M16×930 | 1,780 |
材質 | JIS B 1180( 六角ボルト)に規定する機械的性質の強度区分6.8に適合する炭素鋼 |
表面処理 | プロイズ処理 |
付属品 | 高耐力ナット(M16)×1個 |
承認等 | 各種合成構造設計指針より短期許容引張耐力を算出 |
高耐力フレックスアンカーボルト(ベースセッター用)の基本情報等は、ベースセッターの製品ページをご覧ください。
この製品に関するQ&A
-
Q高耐力フレックスアンカーボルトの短期許容引張耐力はどのように算出したのでしょうか。
-
A
各種合成構造設計指針より算出しています。
詳しい算出方法はCSセンター(TEL:03-5671-1077)までお問合せください。
