高耐力対応の柱脚金物がいくつかありますが、何が違うのですか。

No.60　2023.02.01

耐力性能や対応可能木材、接合具、納まりが異なります。

今回は短期引張耐力が60kNを超える高耐力柱脚金物のうち、以下4製品についてご紹介します。

丸鋼ホールダウン、MP柱脚システムは、マニュアルをご用意しております。
ご使用前に必ずご確認ください。

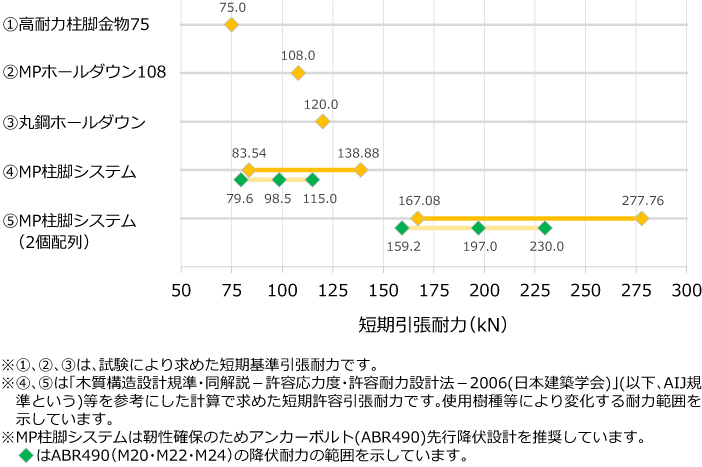

●短期引張耐力の比較

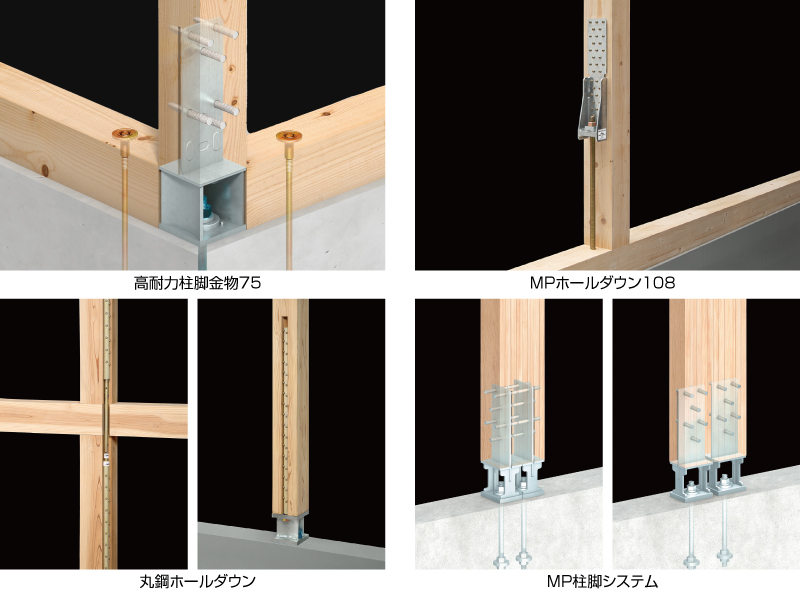

●各製品の特徴

①高耐力柱脚金物75


概要	住宅向け断面の105角・120角に対応
耐力	75.0kN	試験により算出した短期基準接合引張耐力
接合具	ドリフトピン	ドリフトピンΦ12×6本
樹種	スギKD等	スギKDで試験を実施
木材断面	105×105以上 120×120以上	105角、120角に合わせた金物サイズが2種類
木材加工	スリット +ドリフトピン孔加工	フンデガー等の加工機を用いたプレカットでの加工を推奨

②MPホールダウン108


概要	通常のホールダウン金物形状で、特殊な木材加工は必要なく柱側面にビスどめするだけで施工可能
耐力	108.0kN	試験により算出した短期基準接合引張耐力
接合具	ビス	YPR-85（Mブロンズ）×35本
樹種	スプルース同一等級集成材E95-F315以上	スプルース同一等級集成材E95-F315で試験を実施
木材断面	120×120以上	断面120×120で試験を実施
木材加工	なし

③丸鋼ホールダウン


概要	木材に施したしゃくり加工部に施工することで、柱断面の内側に金物が納まる
耐力	120.0kN	試験により算出した短期基準接合引張耐力
接合具	ビス	YPR-85（Mブロンズ）×68本
樹種	スギKD等	スギKDで試験を実施
木材断面	120×120以上	断面120×120で試験を実施
木材加工	しゃくり加工	対角加工と対面加工の2種類

※ご使用前に必ずマニュアルをご確認ください。

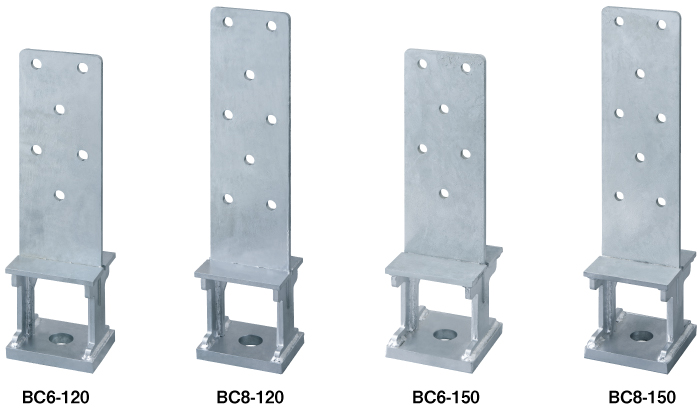

④MP柱脚システム


概要	・中大規模木造建築向けの計算金物で、ドリフトピン本数と平面サイズ（木材断面サイズ）違いでそれぞれ2種類あり、その組み合わせで計4種類の金物がある（下記画像参照）・金物の種類や使用樹種等によって耐力をコントロールできる
耐力	100kN程度	計算により算出した短期許容引張耐力（金物種類・樹種・アンカーボルト等の条件により耐力が異なる）
接合具	ドリフトピン	ドリフトピンφ16×6本もしくは 8本
樹種	集成材（ベイマツ類/ヒノキ類/スギ類）	AIJ規準に記載されたすべての樹種（J1/J2/J3）の集成材で使用可能
木材断面	下図参照	150×120、150角に合わせた金物サイズが2種類
木材加工	スリット +ドリフトピン孔加工	フンデガー等の加工機を用いたプレカットでの加工を推奨

※ご使用前に必ずマニュアルをご確認ください。

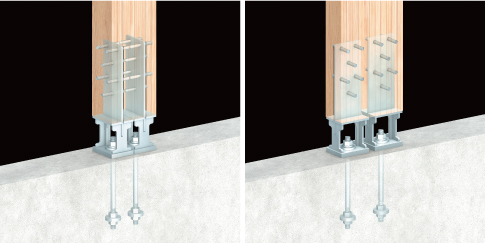

⑤MP柱脚システム（2個使い）


概要	計算金物のため、2個配列(耐力の足し合わせ)が可能
耐力	200kN程度	計算により算出した短期許容引張耐力（金物種類・樹種・アンカーボルト等の条件により耐力が異なる）
接合具	ドリフトピン	ドリフトピンφ16×12本もしくは 16本
樹種	集成材（ベイマツ類/ヒノキ類/スギ類）	AIJ規準に記載されたすべての樹種（J1/J2/J3）の集成材で使用可能
木材断面	下図参照	金物サイズ・配列方法によって異なる
木材加工	スリット +ドリフトピン孔加工	フンデガー等の加工機を用いたプレカットでの加工を推奨

※ご使用前に必ずマニュアルをご確認ください。

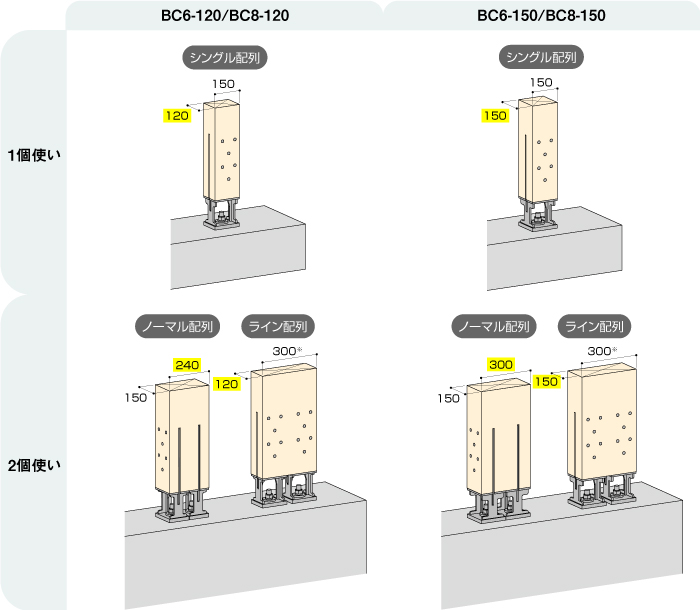

●MP柱脚システムの金物種類・最小木材断面

※樹種・ドリフトピン本数によって最低寸法が異なり、300mmを超える場合があります。

●各製品特徴の比較表
