製品情報

丸鋼ホールダウン

引張耐力120kNと超高耐力。軸力方向の引張に対応したホールダウン金物です。柱や梁への接合は簡単なビスどめ施工です。

※受注生産品です。


用途・特長

柱脚金物を介した基礎と柱の緊結、上下階の柱相互の緊結に使用します。
●丸鋼HDを2本1組で使用することで引張耐力120kNと超高耐力を可能にしました。
●しゃくり加工を施した木材に金物を納めることで木材の面から金物が突出することなく、きれいに金物を納めることができます。
●木材の加工はルータで欠き取るだけのため、プレカット会社が特別な設備投資をする必要はありません。
※仕様条件等、詳しくは「丸鋼ホールダウン 施工マニュアル」をご覧ください。(資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。)

耐力

短期基準接合引張耐力(P0t)
120.0kN
※丸鋼ホールダウン2本1組を対角または対面で使用した場合の耐力を表記しています。

仕様

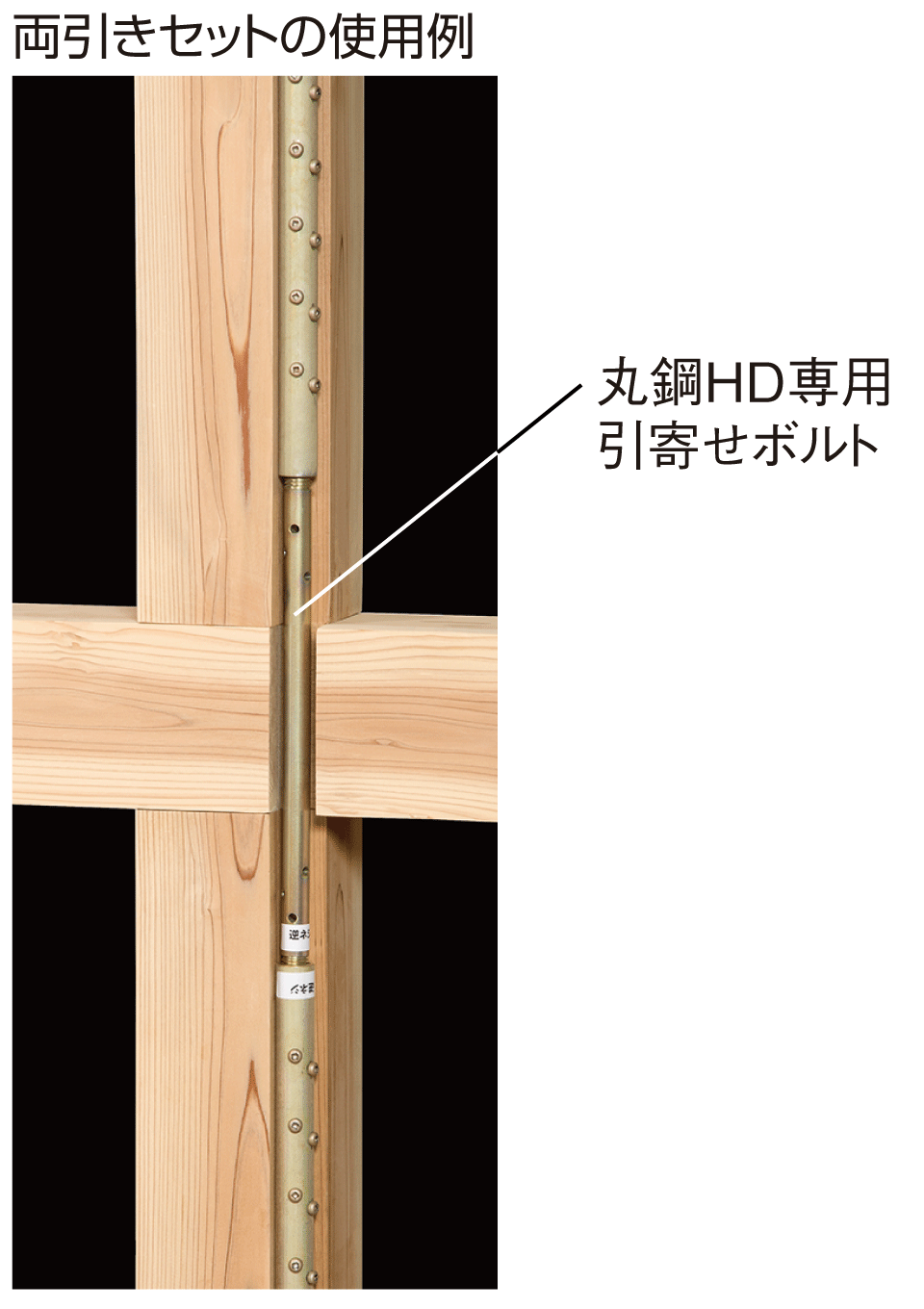

丸鋼HD両引きセットのボルトサイズと対応梁成
梁成に応じて引寄せボルトは3種類あります。
丸鋼HD専用引寄せボルト 対応梁成
M18×370 105~180
M18×490 210~300
M18×640 330~450



柱脚金物について
柱脚金物は別途設計、製作が必要です。
120角用は丸鋼HD専用柱脚金物をご用意していますのでお問合せください。
(BXカネシン開発試験センターにて試験を行い耐力を確認しています。BXカネシン試験成績書、計算書のご用意がございます。)

使用方法

丸鋼ホールダウン施工マニュアルをご覧ください。(資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。)

注意事項

●柱脚セットには別途柱脚金物が必要です。
●アンカーボルトは高耐力フレックスアンカーボルトをご使用ください。

基本情報/メーカー希望小売価格(税抜き)

※赤字の商品は納期を確認してください。
商品名 型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット・個(税抜)
丸鋼HD両引き
セット(L=370)
R-HD370
梁成105~180mm
910100 1セット 1セット 上棟 55,000
丸鋼HD両引き
セット(L=490)
R-HD490
梁成210~300mm
910110 56,000
丸鋼HD両引き
セット(L=640)
R-HD640
梁成330~450mm
910120 58,000
丸鋼HD柱脚セット R-HD-BS 910150 1セット 1セット 上棟 25,000
丸鋼HD専用柱脚金物 120用 604002 1個 2個/ケース 上棟 14,000

材質 丸鋼HD(正ネジ)、丸鋼HD(逆ネジ)、丸鋼HD専用柱脚金物
…………JIS G 3101 SS400
丸鋼HD専用引寄せボルト(L=370,490,640)、丸鋼HD柱脚専用六角ボルト(M18×45)
…………JIS B 1180(六角ボルト)に規定する機械的性質の強度区分8.8に適合する炭素鋼
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
構成品 丸鋼HD両引きセット…丸鋼HD(正ネジ)×2本、丸鋼HD(逆ネジ)×2本、YPR-85(Mブロンズ)×136本、
            丸鋼HD専用引寄せボルト(L=370,490,640)×2本
丸鋼HD柱脚セット……丸鋼HD(正ネジ)×2本、YPR-85(Mブロンズ)×68本、
            丸鋼HD柱脚専用六角ボルト(M18×45)×2本
※引張強さおよび下降伏応力の数値
