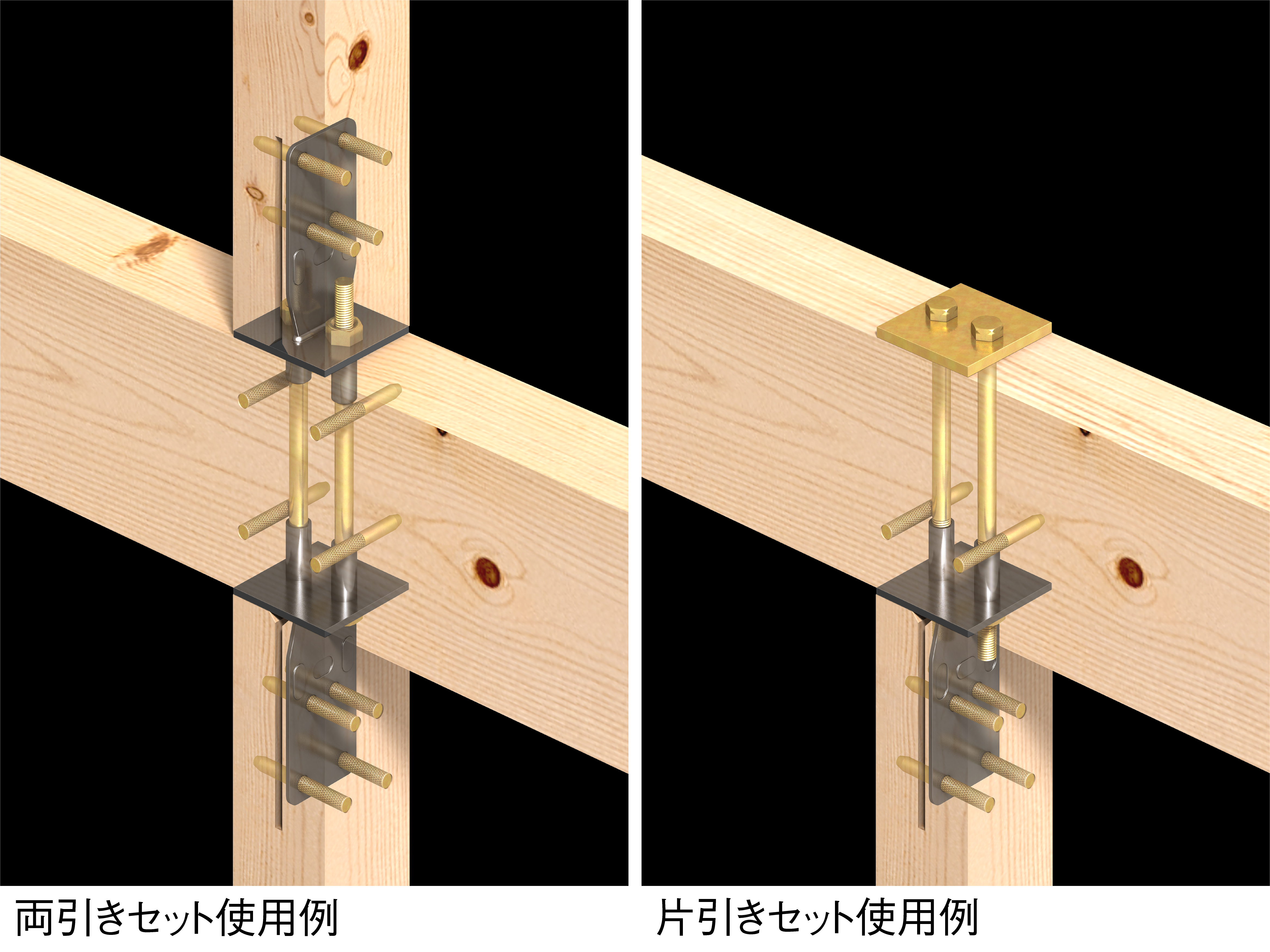

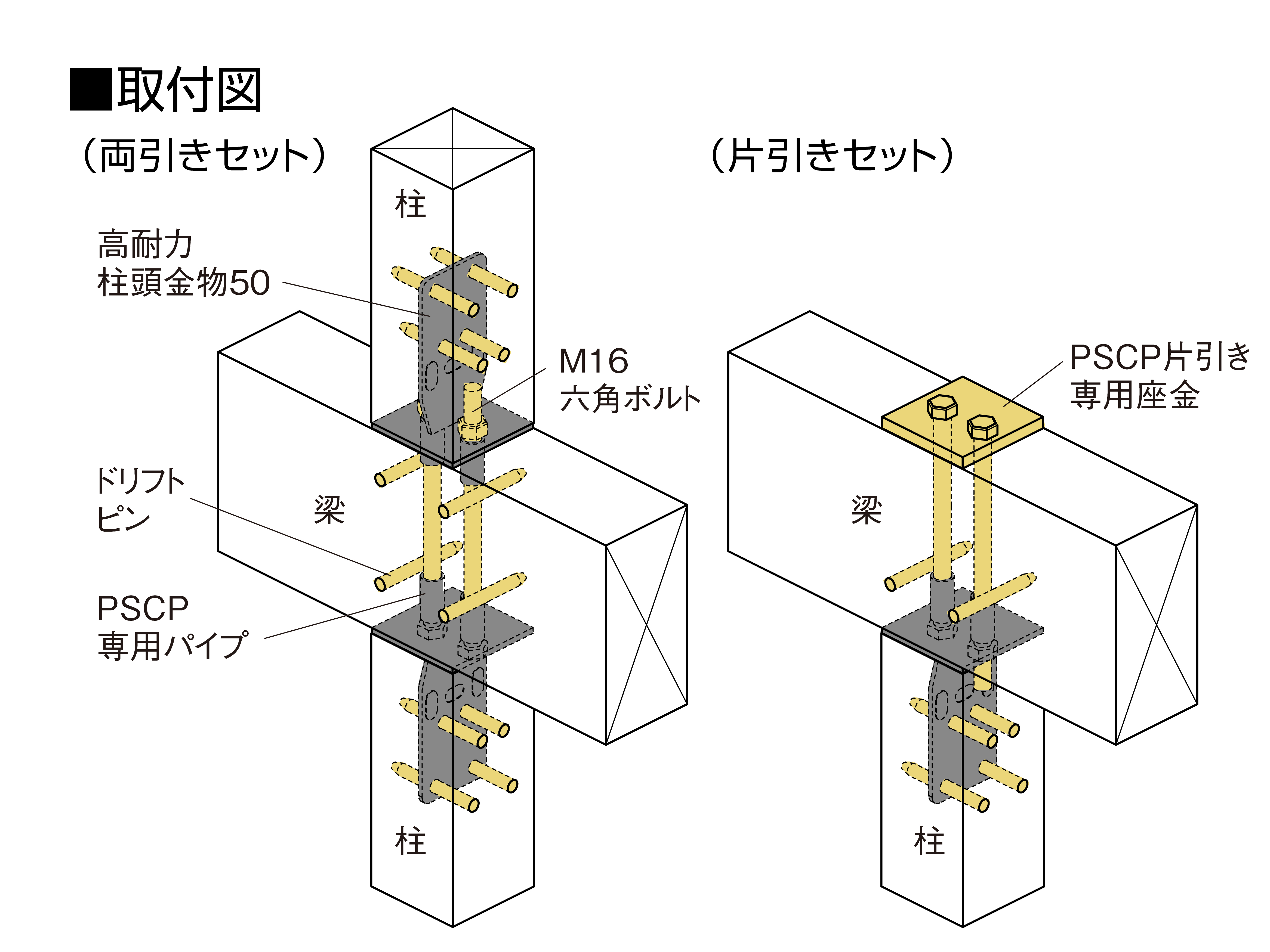

〈両引きセット〉
●梁を介した管柱相互の接合に使用します。
〈片引きセット〉
●柱と横架材の接合に使用します。

●無垢材で50.0kNまでの引抜き耐力に対応可能です。
●梁成150mm～450mmに対応します。450mmを超える場合はM16六角ボルトが特注になります。詳しくはお問合せください。
●土台プレートⅡ（別売品）を介して施工できます。

※プレセッターSU・プレセッターの詳細は、技術情報ページをご参照ください。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
PSCP-50	50.0kN	9.4

※PSCP-50（105用）による片引きセットで、横架材がスギ類の場合は43.2kNです。

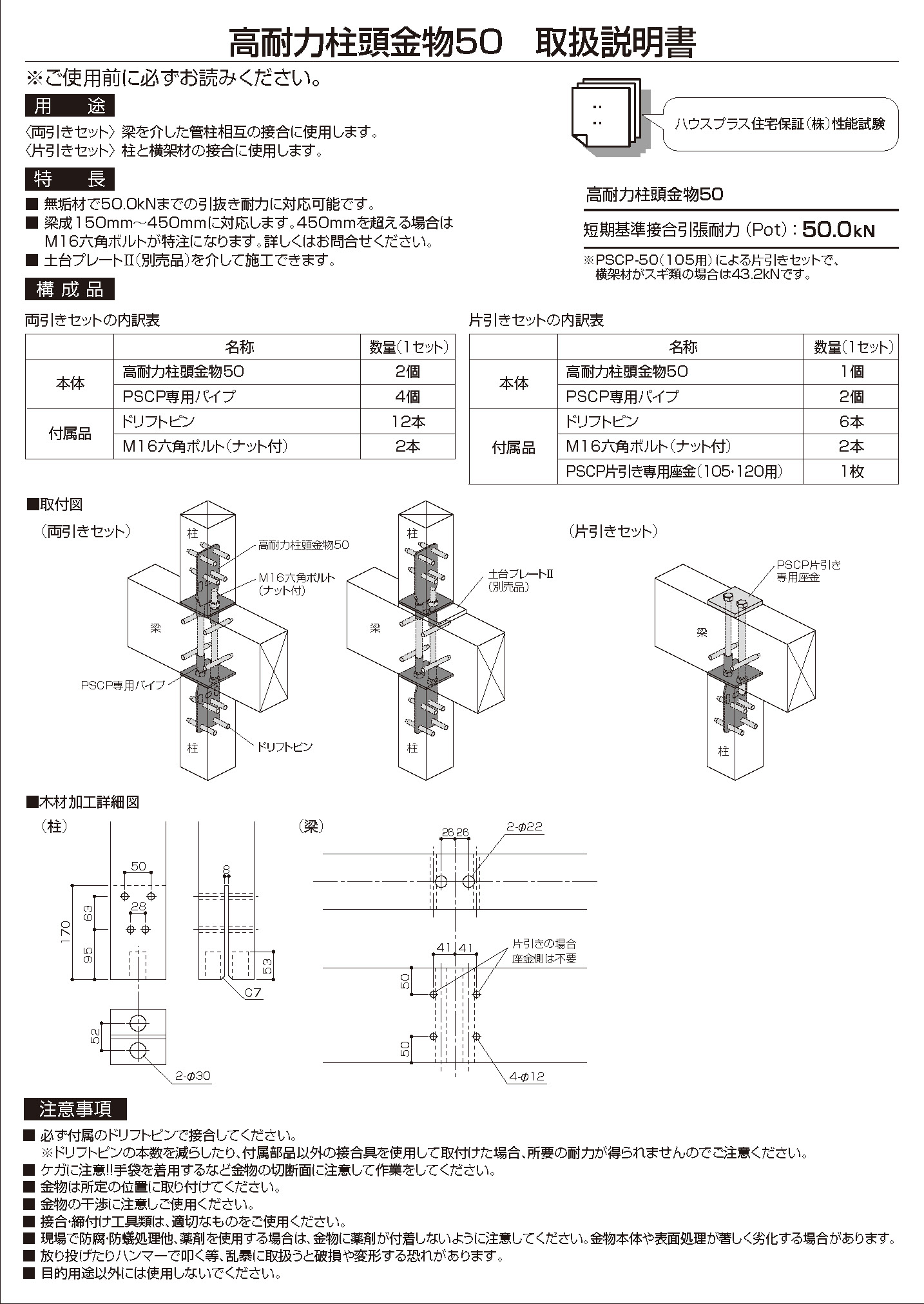

資料欄の取扱説明書をご確認ください。

ご使用の前に必ず資料欄の取扱説明書およびマニュアルをご確認ください。

高耐力柱頭金物50 両引きセット（105用）

型番	商品コード	対応 梁成	出荷 単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円/セット（税抜）
PSCP-50･150W（105用）	901220	150	1セット	1セット （付属品は 別梱包です）	上棟	10,000
PSCP-50･180W（105用）	901221	180				10,100
PSCP-50･210W（105用）	901222	210				10,200
PSCP-50･240W（105用）	901223	240				10,400
PSCP-50･270W（105用）	901224	270				10,500
PSCP-50･300W（105用）	901225	300				10,600
PSCP-50･330W（105用）	901226	330				10,700
PSCP-50･360W（105用）	901227	360				10,800
PSCP-50･390W（105用）	901228	390				10,900
PSCP-50･420W（105用）	901229	420				11,000
PSCP-50･450W（105用）	901230	450				11,100



材質	本体：JIS G 3101 SS400（PSCP専用パイプ：JIS G 3444 STK400） M16六角ボルト：JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	本体・PSCP専用パイプ：三価クロメート+カチオン電着塗装

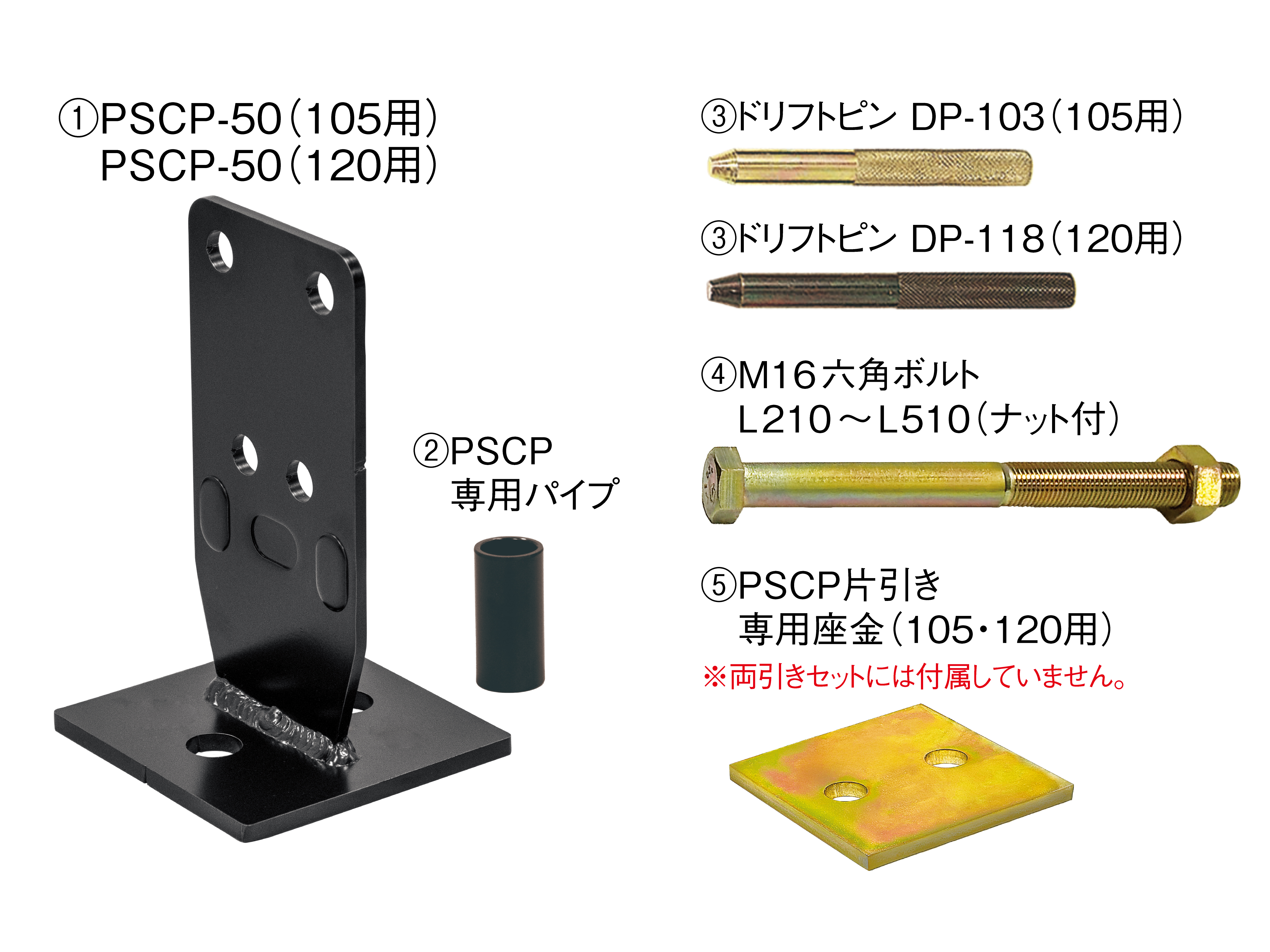

付属品	仕様欄の両引きセットの内訳表参照
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT071



高耐力柱頭金物50 両引きセット（120用）

型番	商品コード	対応 梁成	出荷 単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円/セット（税抜）
PSCP-50･150W（120用）	901240	150	1セット	1セット （付属品は 別梱包です）	上棟	10,400
PSCP-50･180W（120用）	901241	180				10,500
PSCP-50･210W（120用）	901242	210				10,600
PSCP-50･240W（120用）	901243	240				10,800
PSCP-50･270W（120用）	901244	270				10,900
PSCP-50･300W（120用）	901245	300				11,000
PSCP-50･330W（120用）	901246	330				11,100
PSCP-50･360W（120用）	901247	360				11,200
PSCP-50･390W（120用）	901248	390				11,300
PSCP-50･420W（120用）	901249	420				11,400
PSCP-50･450W（120用）	901250	450				11,500



材質	本体：JIS G 3101 SS400（PSCP専用パイプ：JIS G 3444 STK400） M16六角ボルト：JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	本体・PSCP専用パイプ：三価クロメート+カチオン電着塗装
付属品	仕様欄の両引きセットの内訳表参照
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT071



高耐力柱頭金物50 片引きセット（105用）

型番	商品コード	対応 梁成	出荷 単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円/セット（税抜）
PSCP-50･150（105用）	901260	150	1セット	1セット （付属品は 別梱包です）	上棟	14,600
PSCP-50･180（105用）	901261	180				14,700
PSCP-50･210（105用）	901262	210				14,800
PSCP-50･240（105用）	901263	240				14,900
PSCP-50･270（105用）	901264	270				15,100
PSCP-50･300（105用）	901265	300				15,200
PSCP-50･330（105用）	901266	330				15,300
PSCP-50･360（105用）	901267	360				15,400
PSCP-50･390（105用）	901268	390				15,500
PSCP-50･420（105用）	901269	420				15,600
PSCP-50･450（105用）	901270	450				15,700



材質	本体：JIS G 3101 SS400（PSCP専用パイプ：JIS G 3444 STK400） M16六角ボルト：JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼 PSCP片引き専用座金：WEL-TEN®（WEL-TEN540）
表面処理	本体・PSCP専用パイプ：三価クロメート+カチオン電着塗装 PSCP片引き専用座金：クロメートメッキ（JIS H 8610に規定する Ep-Fe/Zn8/CM2）
付属品	仕様欄の片引きセットの内訳表参照
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT071



高耐力柱頭金物50 片引きセット（120用）

型番	商品コード	対応 梁成	出荷 単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円/セット（税抜）
PSCP-50･150（120用）	901280	150	1セット	1セット （付属品は 別梱包です）	上棟	16,500
PSCP-50･180（120用）	901281	180				16,600
PSCP-50･210（120用）	901282	210				16,700
PSCP-50･240（120用）	901283	240				16,800
PSCP-50･270（120用）	901284	270				17,000
PSCP-50･300（120用）	901285	300				17,100
PSCP-50･330（120用）	901286	330				17,200
PSCP-50･360（120用）	901287	360				17,300
PSCP-50･390（120用）	901288	390				17,400
PSCP-50･420（120用）	901289	420				17,500
PSCP-50･450（120用）	901290	450				17,600



材質	本体：JIS G 3101 SS400（PSCP専用パイプ：JIS G 3444 STK400） M16六角ボルト：JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼 PSCP片引き専用座金：WEL-TEN®（WEL-TEN540）
表面処理	本体・PSCP専用パイプ：三価クロメート+カチオン電着塗装 PSCP片引き専用座金：クロメートメッキ（JIS H 8610に規定する Ep-Fe/Zn8/CM2）
付属品	仕様欄の片引きセットの内訳表参照
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT071
