No.40　2020.03.02

カットスクリュー・Ⅲのような座掘り機能付きで短期許容めり込み耐力10kN以上に対応できる座金はありますか。

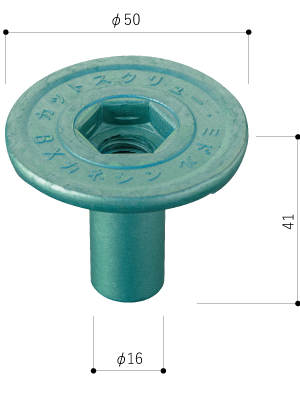

PZカットスクリュー・ミドルがございます。
PZカットスクリュー・ミドルは座掘り機能付きで従来品より座面積を大きくしベイマツ類、ヒノキ類で短期許容めり込み耐力10kN以上に対応できる座金です。



①耐力表
従来品のM12用座金は短期許容めり込み耐力が10kN未満でしたが、PZカットスクリュー・ミドルは一般的に土台に広く使用されているヒノキ類で短期許容めり込み耐力10.20kNを有しています。
　 製品名 座面
寸法		 樹種
ベイマツ類 ヒノキ類 スギ類
新製品 PZカットスクリュー・ミドル φ50 11.77kN
※1.2		 10.20kN
※1.2		 7.85kN
※1.2
従来品 カットスクリュー・Ⅲ φ45 9.60kN
※1.3		 8.32kN
※1.3		 6.40kN
※1.3
スクリューワッシャー φ45
Zマーク角座金 □40
※1 「国土交通省 告示1024号第1の1のイ」および「木造軸組工法住宅の許容応力度設計」により算出。
※2 上記の表はφ50座金の耐力数値です。（φ50 ｔ6座金と比較試験を行い、同等以上の耐力確認済み）
※3 上記の表は□40座金の耐力数値です。（Zマーク角座金 と比較試験を行い、同等以上の耐力確認済み）

②施工範囲の向上
M12アンカーボルトの埋込み深さの施工範囲が広くなり施工性が向上しました。


PZカットスクリュー・ミドルのホームページはこちら
