高耐力柱脚金物の接合部の圧縮耐力はいくつですか。
圧縮の許容耐力は下記のとおりです。
| 短期許容耐力 （kN） |
長期許容耐力 （kN） |
|
| 高耐力柱脚45 （105用） |
121.5 | 66.8 |
| 高耐力柱脚45 （120用） |
||
| 高耐力柱脚75 （105用） |
132.9 | 73 |
| 高耐力柱脚75 （120用） |
※120用の耐力は、試験により105用より上回ったことを確認し、105用と同数値としています。

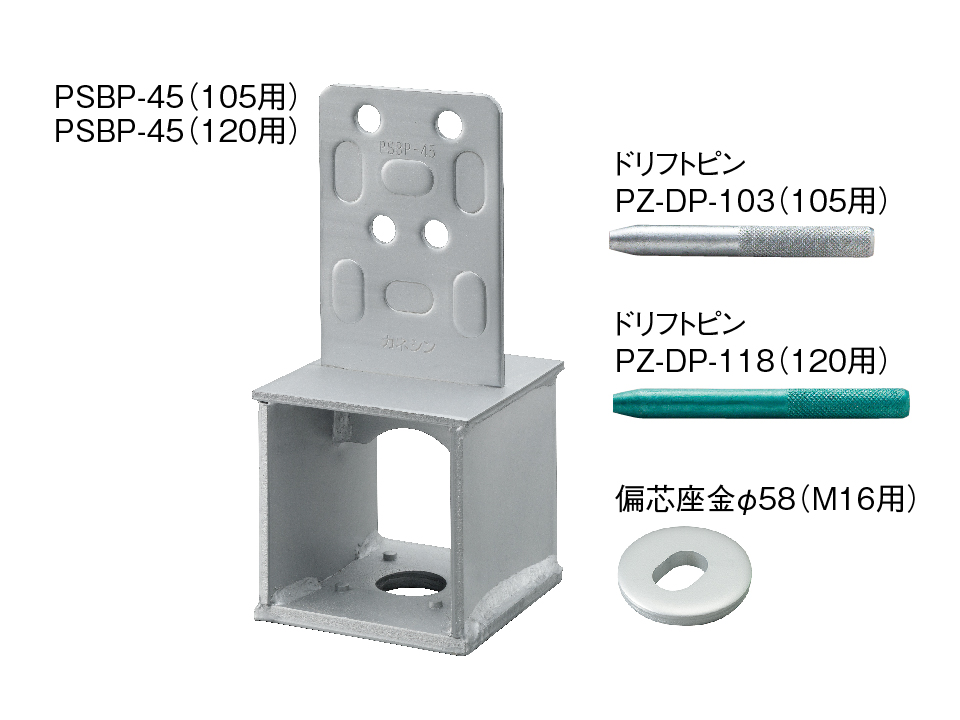

■高耐力柱脚金物45

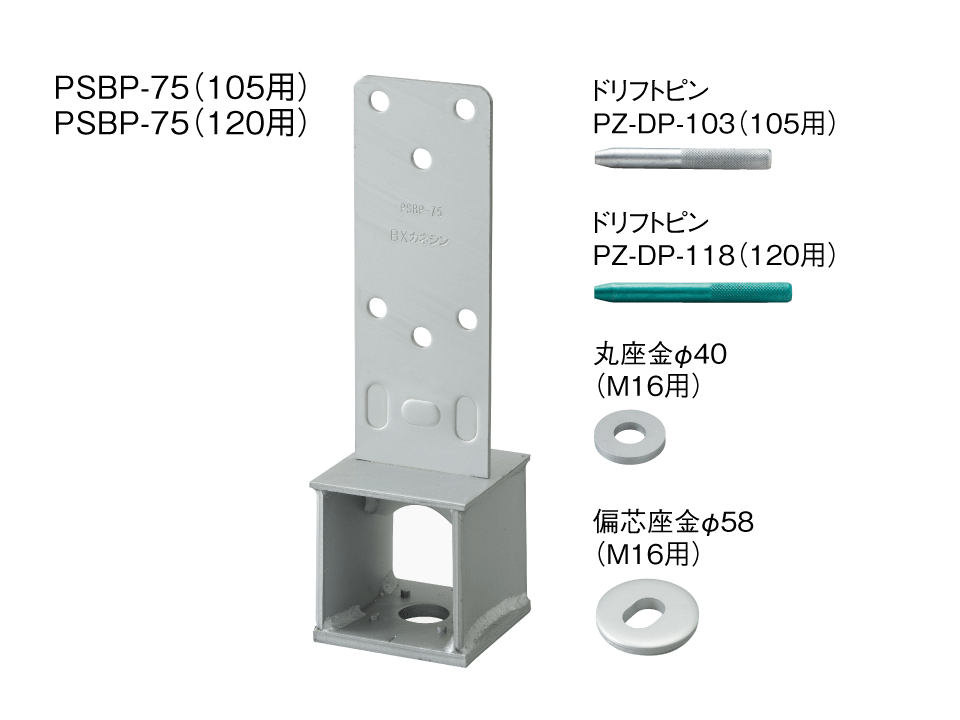

■高耐力柱脚金物75

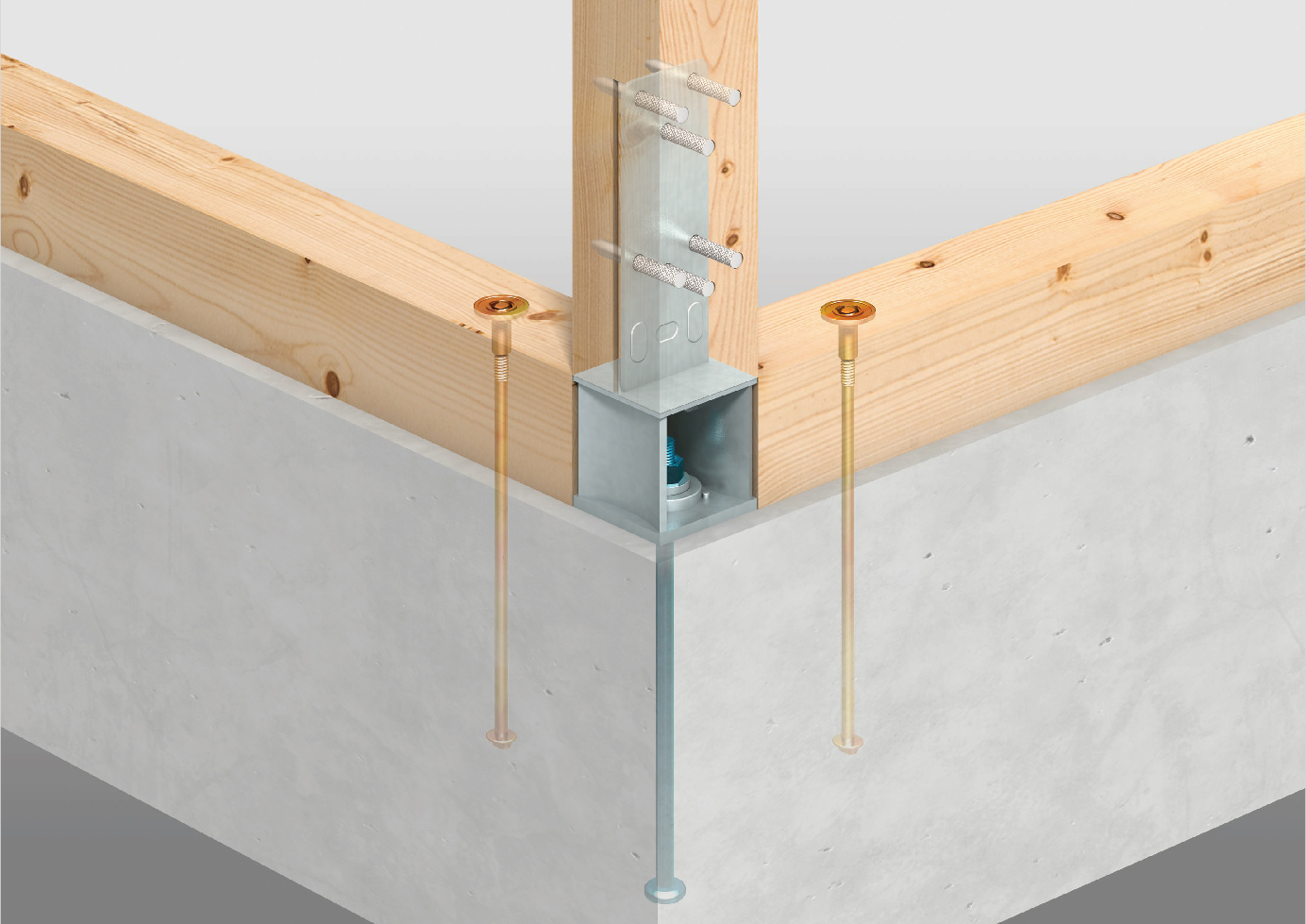

施工イメージ
弊社では、「プレセッター柱脚金物（一体型）」の第3者機関の試験報告書（HP14-KT110）を取得しており、これに準じた方法で「高耐力柱脚金物45」と「高耐力柱脚金物75」の社内試験を実施し、圧縮に対する許容耐力を確認しました。
※試験成績書が必要な場合は、ＢＸカネシンCSセンターまでお問合せください。
比較として、一般的な在来仕口の許容耐力をご紹介いたします。
※一般的な在来仕口は、「（一社）中大規模木造プレカット技術協会の木造軸組接合部標準図」から引用。
※平成13年国土交通省告示第1024号および平成20年2月8日国土交通省告示117号より算出。
A 柱-横架材仕口：一般部（土台）
| 一辺（mm） | 一辺（mm） | 断面積（m㎡） | |
| 木材 | 105 | 105 | 11025 |
| 120 | 120 | 14400 | |
| ほぞ※ | 30 | 85 | 2550 |
| 仕様 | めり込み有効断面積（m㎡）※ |
| 105角 | 8475 |
| 120角 | 11850 |
短期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 8475 | 6.0 | 2/3 | 33.9 |
| 120角 | 11850 | 6.0 | 2/3 | 47.4 | |
| ヒノキ類 | 105角 | 8475 | 7.8 | 2/3 | 44.0 |
| 120角 | 11850 | 7.8 | 2/3 | 61.6 | |
| ベイマツ類 | 105角 | 8475 | 9.0 | 2/3 | 50.8 |
| 120角 | 11850 | 9.0 | 2/3 | 71.1 |
長期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
長期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 8475 | 6.0 | 1.5/3 | 25.4 |
| 120角 | 11850 | 6.0 | 1.5/3 | 35.5 | |
| ヒノキ類 | 105角 | 8475 | 7.8 | 1.5/3 | 33.0 |
| 120角 | 11850 | 7.8 | 1.5/3 | 46.2 | |
| ベイマツ類 | 105角 | 8475 | 9.0 | 1.5/3 | 38.1 |
| 120角 | 11850 | 9.0 | 1.5/3 | 53.3 |
B 柱-横架材仕口：出隅部（土台）
| 一辺（mm） | 一辺（mm） | 断面積（m㎡） | |
| 木材 | 105 | 105 | 11025 |
| 120 | 120 | 14400 | |
| ほぞ※ | 30 | 57 | 1710 |
| 仕様 | めり込み有効断面積（m㎡）※ |
| 105角 | 9315 |
| 120角 | 12690 |
短期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 9315 | 6.0 | 2/3 | 37.2 |
| 120角 | 12690 | 6.0 | 2/3 | 50.7 | |
| ヒノキ類 | 105角 | 9315 | 7.8 | 2/3 | 48.4 |
| 120角 | 12690 | 7.8 | 2/3 | 65.9 | |
| ベイマツ類 | 105角 | 9315 | 9.0 | 2/3 | 55.8 |
| 120角 | 12690 | 9.0 | 2/3 | 76.1 |
長期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
長期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 9315 | 6.0 | 1.5/3 | 27.9 |
| 120角 | 12690 | 6.0 | 1.5/3 | 38.0 | |
| ヒノキ類 | 105角 | 9315 | 7.8 | 1.5/3 | 36.3 |
| 120角 | 12690 | 7.8 | 1.5/3 | 49.4 | |
| ベイマツ類 | 105角 | 9315 | 9.0 | 1.5/3 | 41.9 |
| 120角 | 12690 | 9.0 | 1.5/3 | 57.1 |
■製品情報はこちら
高耐力柱脚金物45
高耐力柱脚金物75
プレセッター柱脚金物（一体型）
