No.12 2018.02.08
高耐力柱脚金物45を独立柱へ使用してもいいですか。
基礎・アンカーボルト・高耐力柱脚金物45の引張・せん断耐力が必要耐力を満たしていれば使用できます。
高耐力柱脚金物45は、図1にあるように土台が隣接する場合だけでなく、土台が隣接しない場合(独立柱)でもご使用いただけます。ご使用いただく前に、下記の検討項目をご確認ください。

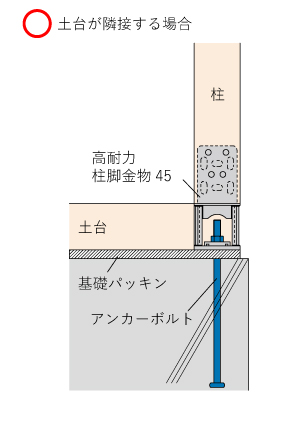

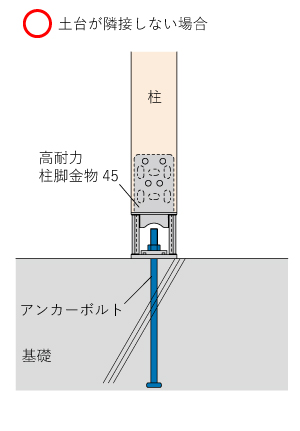

図1:納まり図
検討項目
①高耐力柱脚金物45の耐力確認
高耐力柱脚金物45の引張・せん断耐力が必要耐力を満たしているかをご確認ください。
【高耐力柱脚金物45】
短期基準引張耐力…45.9kN(LVL 45.3kN)
短期基準せん断耐力…9.3kN(LVL 8.0kN)
承認等:ハウスプラス確認検査(株)
②基礎・アンカーの検討
各種合成構造設計指針等をもとに基礎やアンカーボルトの仕様を検討してください。
[図2:基礎・アンカーボルト検討例を参照]

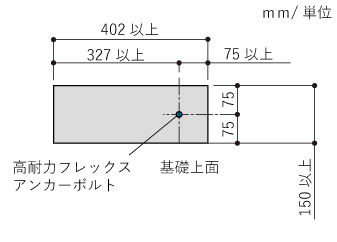

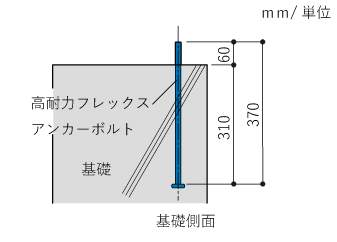

図2:基礎・アンカーボルト検討例(高耐力フレックスアンカーボルト L370の場合)
アンカーボルト・基礎の仕様
短期許容引張耐力 55.81kN
短期許容せん断耐力 8.36kN
※各種合成構造設計指針より算出
③使用環境(外部または内部)
高耐力柱脚金物45は耐食性に優れたプロイズ処理をしておりますが、屋外に露出したご使用は想定しておりません。そのため、玄関ポーチなど屋外に露出した場所でのご使用はできません。耐食性を気にされる場合、『ステンレス装飾柱受』のご検討をお願いします。
※耐力数値等が違うため、詳細はカタログをご確認ください。
高耐力柱脚金物45のホームページはこちら
図1:納まり図
検討項目
①高耐力柱脚金物45の耐力確認
高耐力柱脚金物45の引張・せん断耐力が必要耐力を満たしているかをご確認ください。
【高耐力柱脚金物45】
短期基準引張耐力…45.9kN(LVL 45.3kN)
短期基準せん断耐力…9.3kN(LVL 8.0kN)
承認等:ハウスプラス確認検査(株)
②基礎・アンカーの検討
各種合成構造設計指針等をもとに基礎やアンカーボルトの仕様を検討してください。
[図2:基礎・アンカーボルト検討例を参照]
図2:基礎・アンカーボルト検討例(高耐力フレックスアンカーボルト L370の場合)
アンカーボルト・基礎の仕様
埋め込み深さ(mm) | 310 |
コンクリート幅(mm) | 150 |
コンクリート設計基準強度(N/mm2) | Fc=21 |
短期許容引張耐力 55.81kN
短期許容せん断耐力 8.36kN
※各種合成構造設計指針より算出
③使用環境(外部または内部)
高耐力柱脚金物45は耐食性に優れたプロイズ処理をしておりますが、屋外に露出したご使用は想定しておりません。そのため、玄関ポーチなど屋外に露出した場所でのご使用はできません。耐食性を気にされる場合、『ステンレス装飾柱受』のご検討をお願いします。
※耐力数値等が違うため、詳細はカタログをご確認ください。
高耐力柱脚金物45のホームページはこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
