No.18 2018.08.06
15寸勾配の登り梁の接合に使用できる羽子板金物はありますか。
0寸~17.3寸勾配の登り梁の接合に使用することができる、「フリーウイング羽子板セット」を用意しております。
今回は、フリーウイング羽子板セットの登り梁仕様について説明します。
①ビスどめ施工で座掘り不要
一般的には勾配に合わせて受け梁に座掘り加工をしますが、フリーウイング羽子板セットはビスどめ施工のためボルト穴や座掘りが不要です。

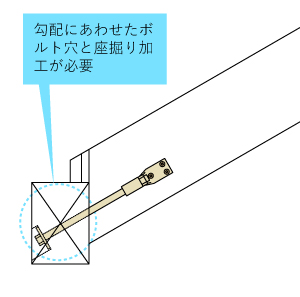

一般的な納まり

↓フリーウイング羽子板セットを使用すると…

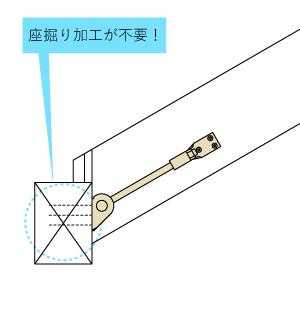

フリーウイング羽子板セットを使用した納まり

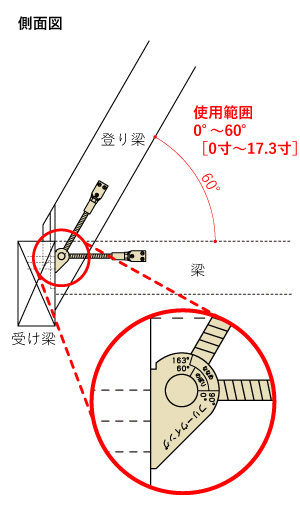

②可動域がわかりやすい
フリーウイング本体には、取付け可能域が刻印されています。ボルト芯が「のぼり」と刻印されている枠内であれば、使用可能です。
※フリーウイングは取付け向きや位置が決まっています。

③明確な耐力数値
フリーウイング羽子板セットは、登り梁の角度が0°と60°でそれぞれ要素実験を行い、耐力が低かった最大角度側で評価をしています。
※フリーウイング羽子板セットは斜め梁でもご使用いただけます。
※施工方法等、詳しくはホームページの「フリーウイング羽子板セットマニュアル」をご確認ください。(ユーザー専用ページ「データダウンロード>マニュアル・設計ツール」よりダウンロードいただけます。)
フリーウイング羽子板セットのホームページはこちら
①ビスどめ施工で座掘り不要
一般的には勾配に合わせて受け梁に座掘り加工をしますが、フリーウイング羽子板セットはビスどめ施工のためボルト穴や座掘りが不要です。
一般的な納まり

↓フリーウイング羽子板セットを使用すると…
フリーウイング羽子板セットを使用した納まり

②可動域がわかりやすい
フリーウイング本体には、取付け可能域が刻印されています。ボルト芯が「のぼり」と刻印されている枠内であれば、使用可能です。
※フリーウイングは取付け向きや位置が決まっています。

③明確な耐力数値
フリーウイング羽子板セットは、登り梁の角度が0°と60°でそれぞれ要素実験を行い、耐力が低かった最大角度側で評価をしています。
仕様 | 短期基準接合引張耐力(P0t) | 接合部倍率(N値/T値) |
登り梁(0°~60°) | 7.5kN | 1.4 |
※フリーウイング羽子板セットは斜め梁でもご使用いただけます。
※施工方法等、詳しくはホームページの「フリーウイング羽子板セットマニュアル」をご確認ください。(ユーザー専用ページ「データダウンロード>マニュアル・設計ツール」よりダウンロードいただけます。)
フリーウイング羽子板セットのホームページはこちら
