No.23 2018.12.03
PZホールダウンパイプのPZ-HDP-30シリーズは全種類、全て同じ耐力ですか。
はい、同じです。短期基準接合引張耐力:30.6kNです。
PZ-HDP-30シリーズが全種類同じ耐力になるのは、試験条件によるためです。以下に試験条件についてご説明します。
試験ではPZ-HDP-30(105-150)を使用し、端距離(柱の木口からドリフトピンまでの距離)が最小になる最も厳しい条件を想定した試験を行いました。(図1)

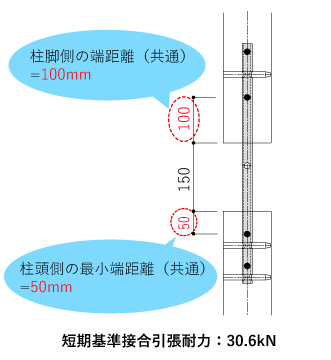

図1 試験体仕様

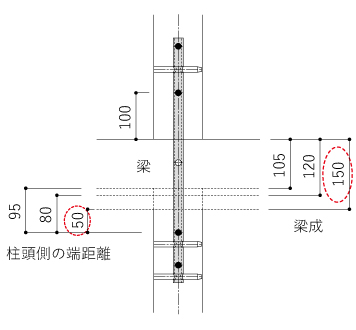

【柱頭側の試験条件の補足】
柱頭側の端距離は梁成によって異なります。
・梁成105mmのとき、端距離95mm
・梁成120mmのとき、端距離80mm
・梁成150mmのとき、端距離50mm
よって、端距離が最小となる梁成150mmの仕様を採用しました。
PZ-HDP-30シリーズは、柱同士の接合に使用するPZ-HDP-30HJと、梁を介した管柱相互の接合に使用するPZ-HDP-30(4種類)の全5種類を用意しており、最小の端距離は全て図1と同様に柱頭側=50mm、柱脚側=100mmですので、PZ-HDP-30シリーズは全て短期基準接合引張耐力:30.6kNでご使用いただくことが可能です。
※試験はPZ-HDP-30(105-150)の試験体でのみ行っています。
※PZ-HDP-30シリーズは梁成によって金物の種類、納まりが異なります。詳しくは「プレセッター・ジョイント・システムマニュアル」をご覧ください。
PZホールダウンパイプのホームページはこちら
