No.52 2021.11.01
EQ GUARD(イーキューガード)は、大臣認定を取得して何が変わったのですか。
壁倍率2.8倍の耐力壁として使用できるようになりました。
EQ GUARDは、令和3年6月に壁倍率2.8倍の国土交通大臣認定を取得しました。これにより、建築基準法施行令46条に関連する必要壁量の計算(地震力と風圧力に対する必要壁量)(以下、壁量計算とします。)において壁倍率2.8倍で使用することが可能になりました。
認定取得前後の変更内容
※1 4分割部に均等配置が条件
※2 「2.8倍」と「3.1倍」の双方で満足することが条件
ポイント① 大臣認定を取得したことで適用範囲が変更になり、N値計算時の壁倍率が下がりました。
ポイント② 壁量計算に使用でき、耐力壁両端の柱に必要な柱頭柱脚金物の耐力が小さくなります。
EQ GAURDは、従来のように「付加制震仕様」でご使用いただくこともできますが、いくつか注意点がありますので、「付加制震仕様」をご使用いただく場合は、BXカネシンCSセンター(TEL. 03-5671-1077)までお問合せください。
製品情報はこちら
技術情報はこちら
認定取得前後の変更内容
大臣認定取得前 | 大臣認定取得後 | ||
仕様名称 | 付加制震仕様 | 大臣認定仕様 | |
建築基準法施行令46条の関連計算 | 不可 | 可能 | |

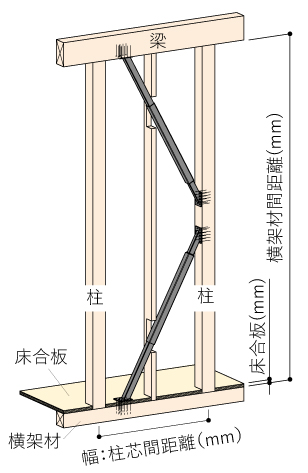

適用範囲 | 高さ:横架材間距離(mm) | 2450~2760 | 2584.5~2722.5 |
幅:柱芯間距離(mm) | 900~1000 | 900~910 | |
柱断面(mm) | 105以上×105以上 | 105~150×105~150 | |
土台断面(mm) | 105以上×105以上 | 105~150×105~150 | |
梁断面(mm) | 105以上×180以上 | 105~150×150以上 | |
床合板(mm) | 24~30以下 | 30以下 | |
壁量計算時の壁倍率 | 0倍 | 2.8倍 | |
N値計算時の壁倍率 | 5倍 | 3.1倍 | |
壁比率検討(4分割法検討) | 無※1 | 2.8倍と3.1倍※2 |
※2 「2.8倍」と「3.1倍」の双方で満足することが条件
ポイント① 大臣認定を取得したことで適用範囲が変更になり、N値計算時の壁倍率が下がりました。
ポイント② 壁量計算に使用でき、耐力壁両端の柱に必要な柱頭柱脚金物の耐力が小さくなります。
EQ GAURDは、従来のように「付加制震仕様」でご使用いただくこともできますが、いくつか注意点がありますので、「付加制震仕様」をご使用いただく場合は、BXカネシンCSセンター(TEL. 03-5671-1077)までお問合せください。
製品情報はこちら
技術情報はこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
