No.51 2021.10.04
プレセッターSU梁受金物は燃えしろ設計に使用できますか。
ご使用いただけます。

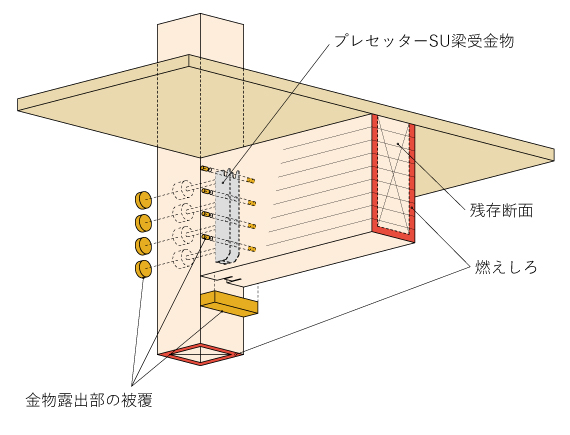

通常の燃えしろ設計と同様に、木材に燃えしろ分の厚みを持たせることで、プレセッターSU梁受金物(以下、プレセッターSU)を燃えしろ設計に使用することができます。ただし、通常の燃えしろ設計に加え以下の項目の検討が必要です。
プレセッターSUの耐力性能を確保できる木材断面が必要
プレセッターSUのサイズごとに、使用できる木材断面の適用範囲があります。実際に使用する木材断面と、そこから燃えしろ分を差し引いた残存断面の両方が使用するプレセッターSUの適用範囲となる必要があります。
金物露出部の被覆
接合具のドリフトピンおよびボルト、プレセッターSUのスリット部が露出しないように、木栓等で被覆する必要があります。
詳しい設計条件はホームページのマニュアルをご確認ください。
マニュアルはこちら
製品情報はこちら
技術情報はこちら
プレセッターSUの耐力性能を確保できる木材断面が必要
プレセッターSUのサイズごとに、使用できる木材断面の適用範囲があります。実際に使用する木材断面と、そこから燃えしろ分を差し引いた残存断面の両方が使用するプレセッターSUの適用範囲となる必要があります。
金物露出部の被覆
接合具のドリフトピンおよびボルト、プレセッターSUのスリット部が露出しないように、木栓等で被覆する必要があります。
詳しい設計条件はホームページのマニュアルをご確認ください。
マニュアルはこちら
製品情報はこちら
技術情報はこちら
