No.56 2022.06.06
CLT壁パネルに対応する梁受け金物はありますか。
プレセッターSU梁受金物が対応しています。

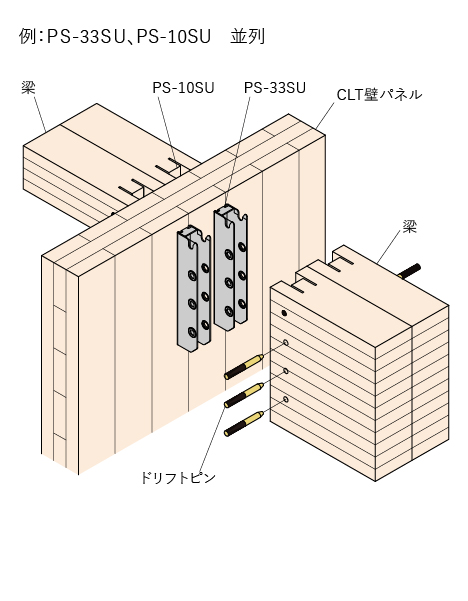

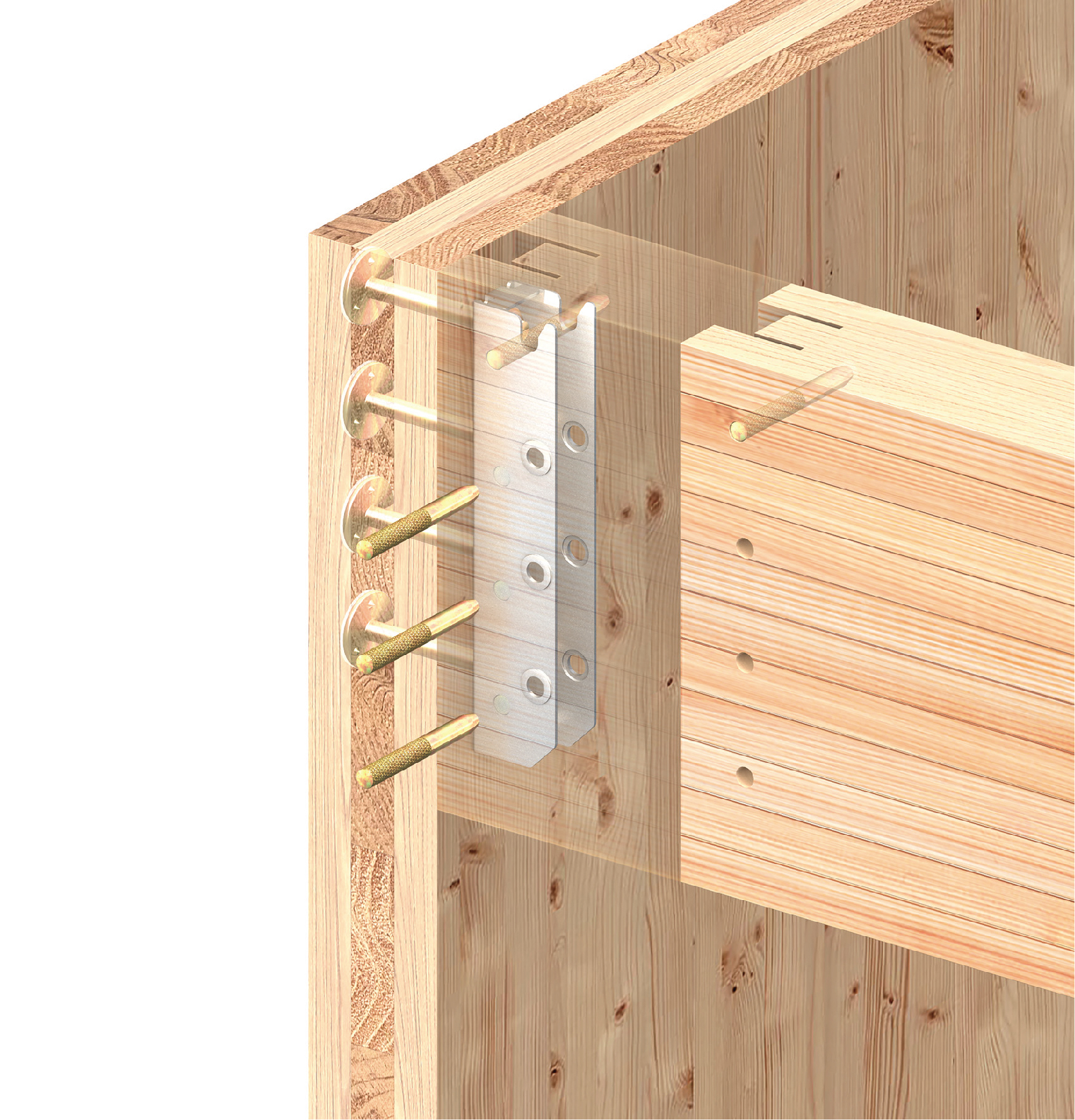

納まり例

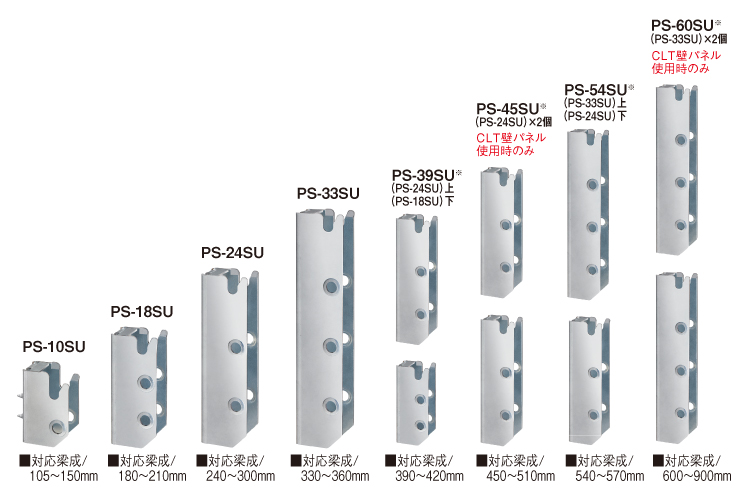

対応種類は全8種類です。

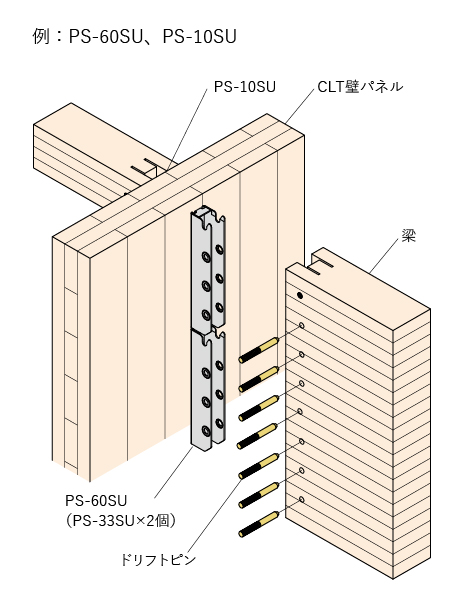

※PS-39SU~PS-60SUは、PS-SU梁受金物を2個取付ける仕様であり、名称は便宜的に示しています。
使用上のポイント
ポイント①

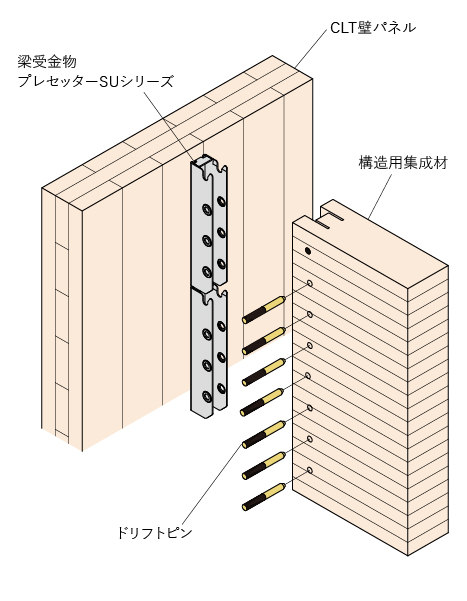

横架材は構造用集成材を使用します。
(注意)PS-45SUとPS-60SUの梁側加工は、プレカットCADの標準マスター登録はしておりません。
ポイント②

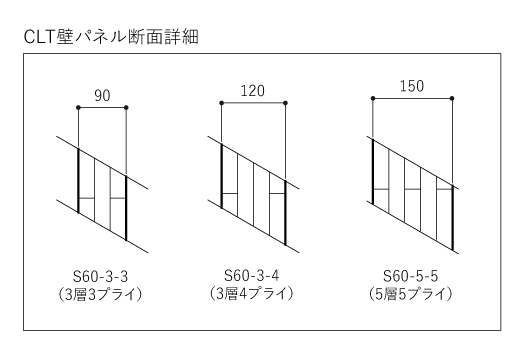

CLTの幅はぎ接着あり・なしどちらでもご使用いただけます。CLTの厚みは、3種類(90mm・120mm・150mm)に対応しており、CLT壁パネルは同一等級構成に限ります。(例:S60-3-3など)
詳しくはホームページのマニュアルをご確認ください。
マニュアルはこちら
製品情報はこちら
技術情報はこちら
