梁成が大きい時、金物工法の梁受金物を2個使いできますか。
プレセッターSU梁受金物が2個使い可能です。
BXカネシンの金物工法の梁受金物は、プレセッター/プレセッタータイプM/プレセッターSUの3種類あります。そのうちのプレセッターSU梁受金物が2個使い可能となりました。「PS-24SU+PS-18SU」と「PS-33SU+PS-24SU」の耐力数値が明確になり、使用範囲が拡大しました。
上記金物以外の組合せおよび、上下反対ではご使用いただけません。
赤字部分のせん断耐力数値が明確になり使用範囲が拡大しました。
BXカネシン金物工法 梁成対応表
※1:PS-33ZCのせん断耐力数値での使用となります。
※2:プレセッタータイプMは、390mmのみとなります。
※3:PS-33SUのせん断耐力数値での使用となります。
※4:プレカットCAD表記となり製品名ではございません。
プレセッターSU耐力試験結果
評価機関:ハウスプラス確認検査㈱性能試験
※設計上必要な性能数値を満たすことをご確認の上、ご使用ください。
プレセッターSUのホームページはこちら
上記金物以外の組合せおよび、上下反対ではご使用いただけません。
赤字部分のせん断耐力数値が明確になり使用範囲が拡大しました。
BXカネシン金物工法 梁成対応表
対応梁成 | 105mm 120mm 150mm |
180mm 210mm |
240mm 270mm 300mm |
330mm 360mm |
390mm 以上 |
540mm 以上 |
プレセッター | PS-10ZC | PS-18ZC | PS-24ZC | PS-33ZC | PS-33ZC※1 | PS-33ZC※1 |
プレセッター タイプM |
M/PS10PZ M/PS12PZ M/PS15PZ |
M/PS18PZ M/PS21PZ |
M/PS24PZ M/PS27PZ M/PS30PZ |
M/PS33PZ M/PS36PZ |
M/PS39PZ※2 | - |

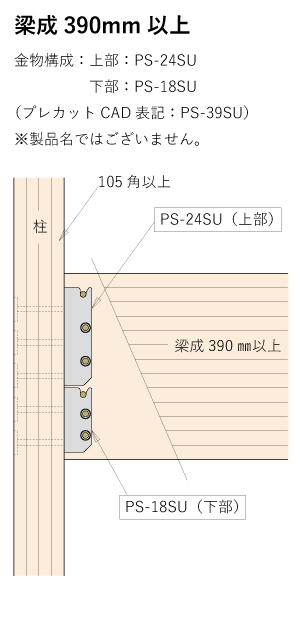

プレセッターSU | PS-10SU | PS-18SU | PS-24SU | PS-33SU | PS-33SU※3 PS-39SU※4 上部PS-24SU 下部PS-18SU |

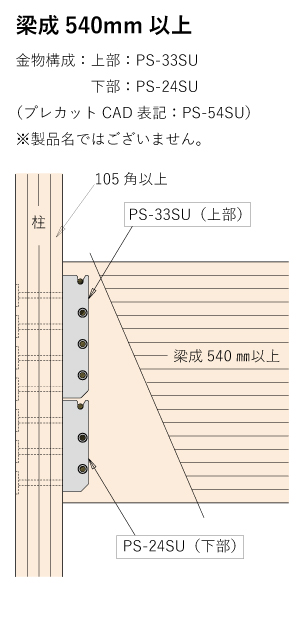

PS-33SU※3 PS-54SU※4 上部PS-33SU 下部PS-24SU |
※2:プレセッタータイプMは、390mmのみとなります。
※3:PS-33SUのせん断耐力数値での使用となります。
※4:プレカットCAD表記となり製品名ではございません。
プレセッターSU耐力試験結果
試験樹種 | 短期基準せん断耐力 | ||||
梁成:390mm (幅:105mm) |
梁成:540mm (幅:105mm) |
||||
梁:ベイマツ 対称異等級構成構造用集成材E120-F330 柱:オウシュウアカマツ 同一等級構成構造用集成材E95-F315 |
45.9kN | 61.4kN | |||
梁:オウシュウアカマツ 対称異等級構成構造用集成材E105-F300 柱:スプルース 同一等級構成構造用集成材E95-F315 |
45.6kN | 51.3kN |
※設計上必要な性能数値を満たすことをご確認の上、ご使用ください。
プレセッターSUのホームページはこちら
BXカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
