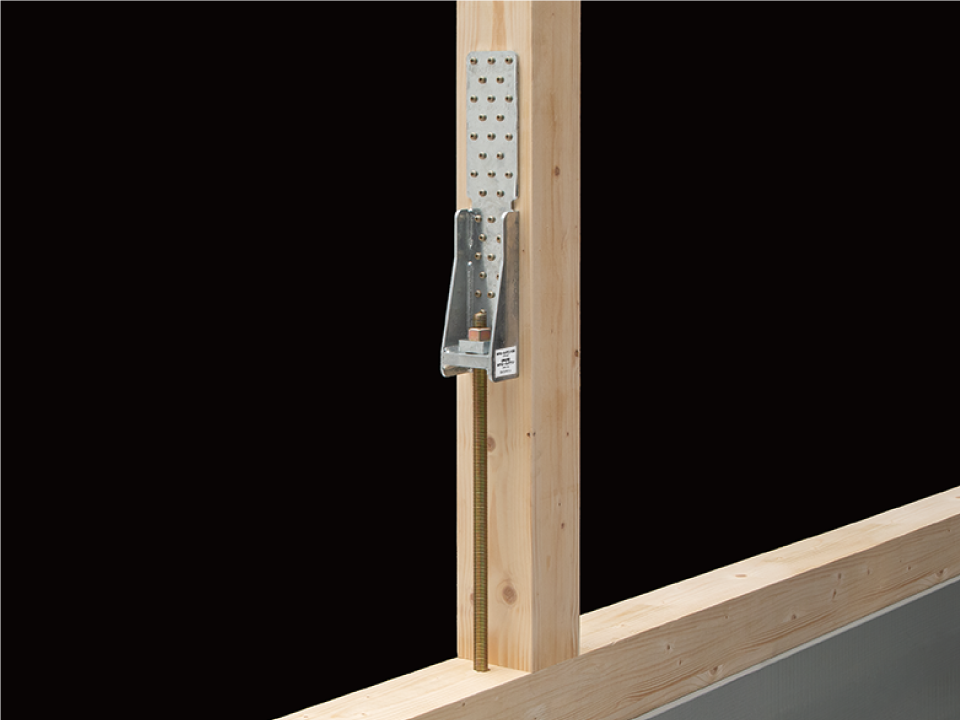

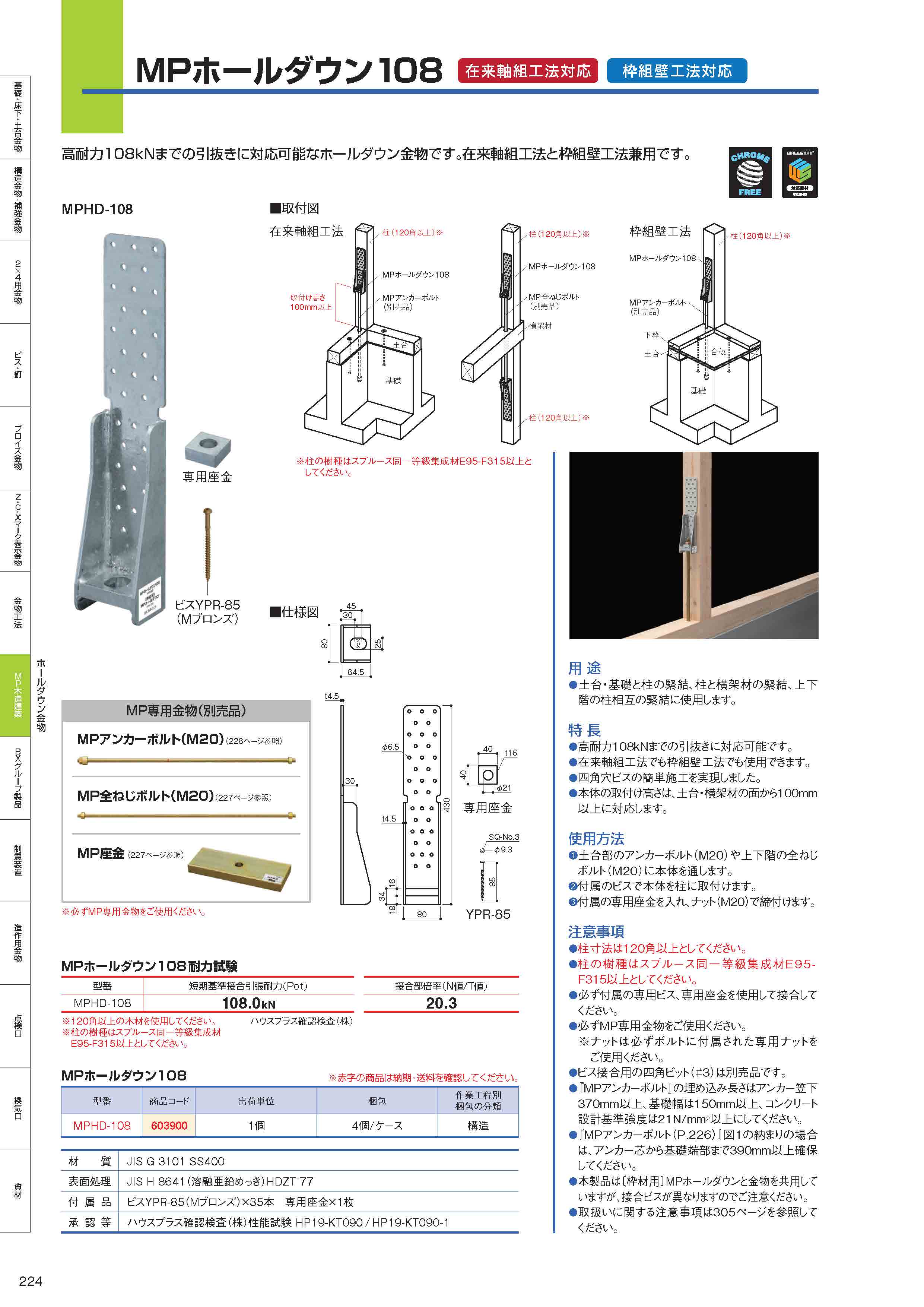

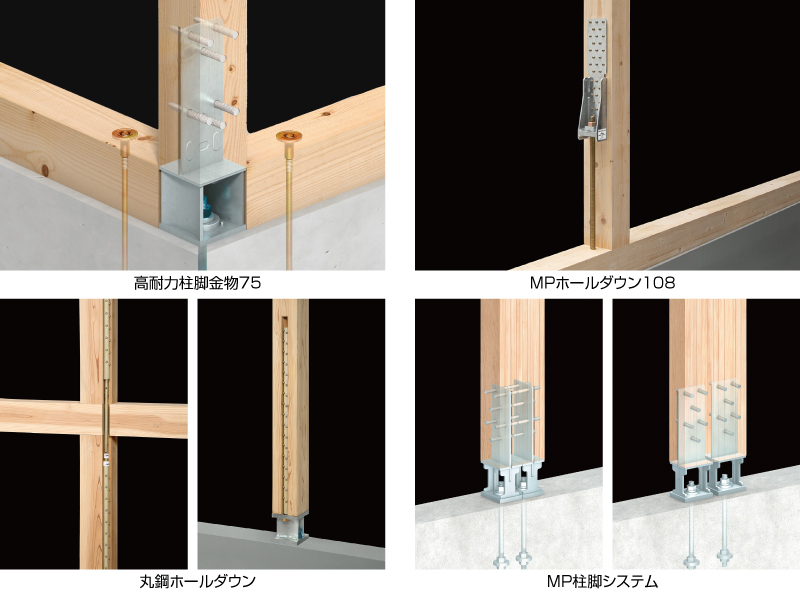

MPホールダウン108

土台・基礎と柱、柱と横架材、上下階の柱を接合するビスどめタイプのホールダウン金物です。高耐力108kNまでの引抜きに対応可能です。

在来軸組工法対応/枠組壁工法対応



用途・特長

土台・基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
●高耐力108kNまでの引抜きに対応可能です。

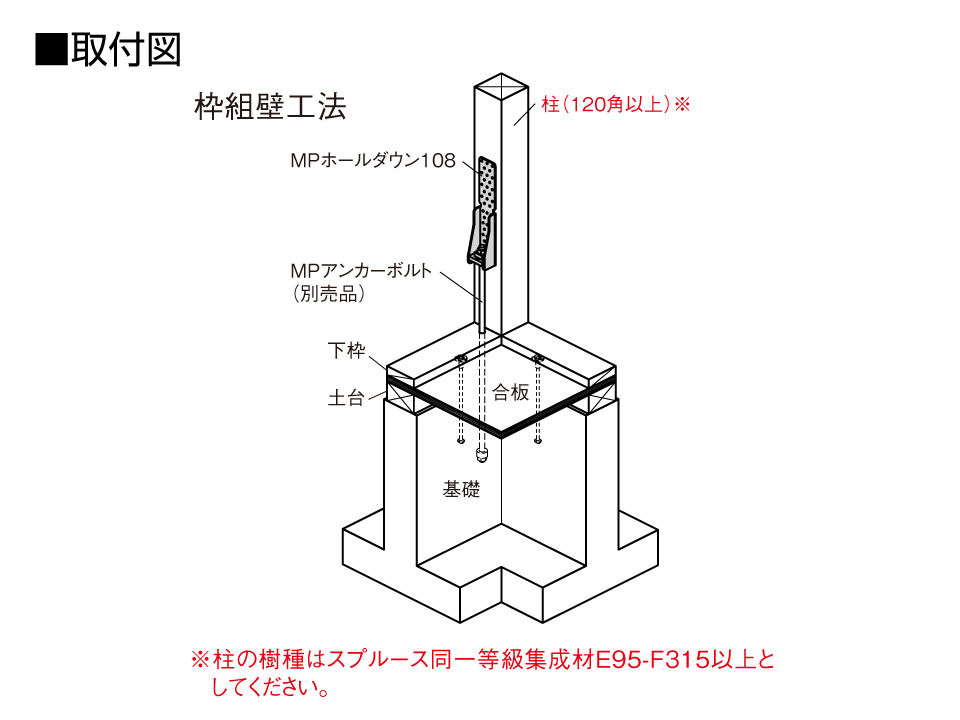

●在来軸組工法でも枠組壁工法でも使用できます。
●四角穴ビスの簡単施工を実現しました。
●本体の取付け高さは、土台・横架材の面から100mm以上に対応します。
●本体・専用座金の表面処理は高耐食の溶融亜鉛めっきHDZ55のため、多様な環境に使用できます。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
MPHD-108 108.0kN 20.3
※120角以上の木材を使用してください。
※柱の樹種はスプルース同一等級集成材E95-F315以上としてください。

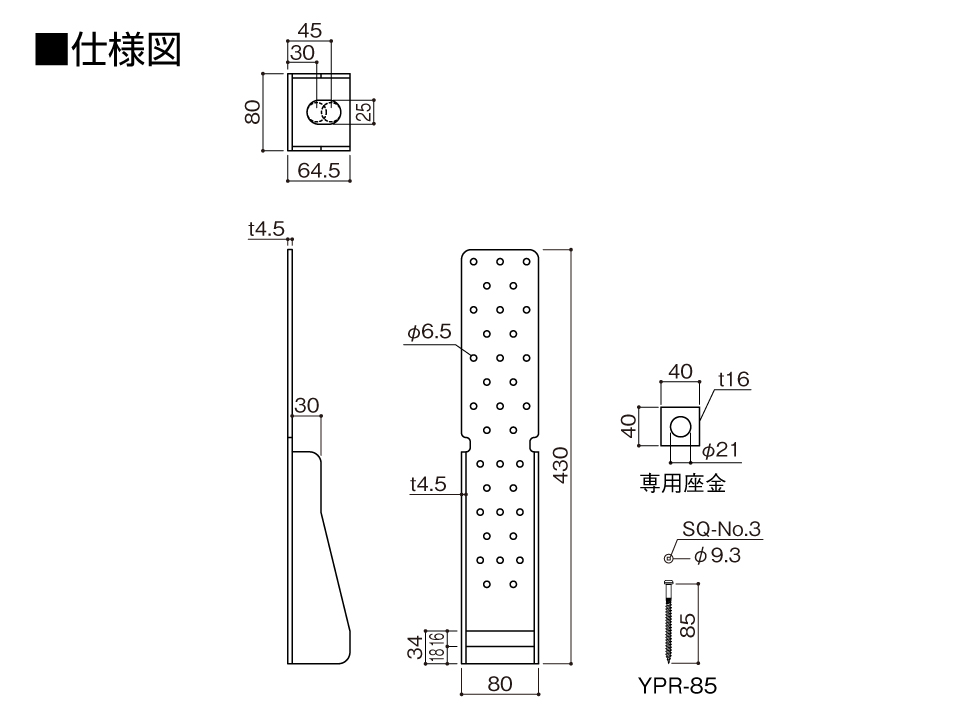

仕様

アンカーボルトや座金等の接合具はMP専用金物を使用します。

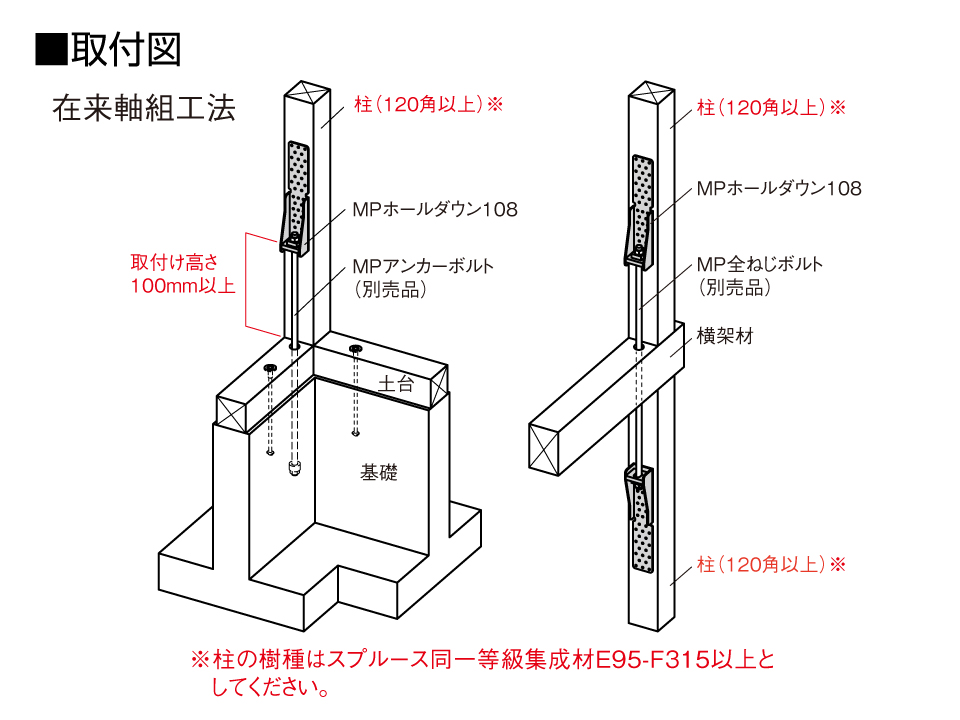

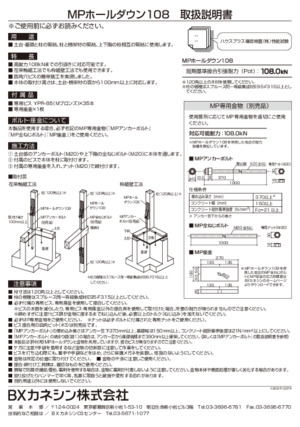

使用方法

①土台部のアンカーボルト(M20)や上下階の全ねじボルト(M20)に本体を通します。
②付属のビスで本体を柱に取付けます。
③付属の専用座金を入れ、ナット(M20)で締付けます。

注意事項

柱寸法は120角以上としてください。
柱の樹種はスプルース同一等級集成材E95-F315以上としてください。
●必ず付属の専用ビス、専用座金を使用して接合してください。
●必ずMP専用金物をご使用ください。
 ※ナットは必ずボルトに付属された専用ナットをご使用ください。
●ビス接合用の四角ビット(#3)は別売品です。

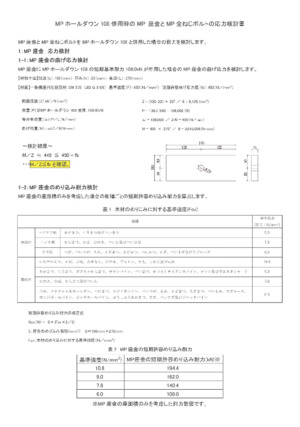

●『MPアンカーボルト』の埋め込み長さはアンカー笠下370mm以上、基礎幅は150mm以上、コンクリート設計基準強度は21N/mm2以上にしてください。

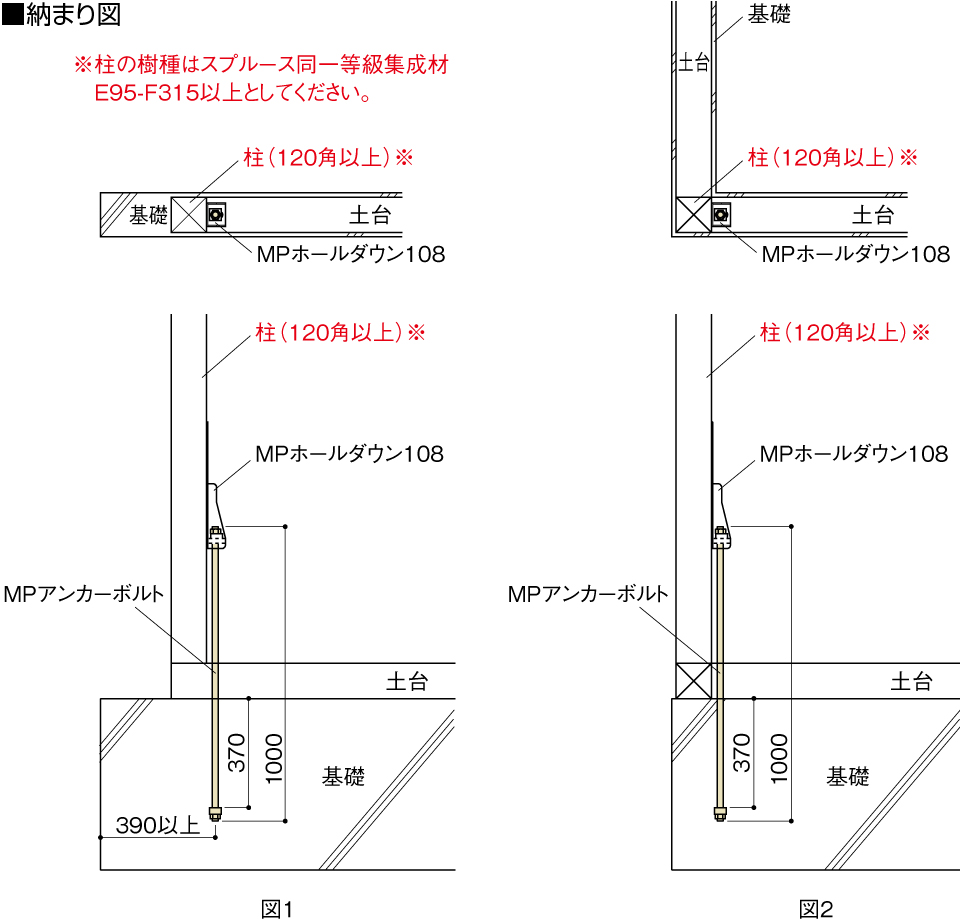

●『MPアンカーボルト』は、アンカー芯から基礎端部まで390mm以上確保してください。(納まり図参照)

基本情報/メーカー希望小売価格(税抜き)

※赤字の商品は納期・送料を確認してください。
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
MPHD-108 603900 1個 4個/ケース 構造 13,725

材質 JIS G 3101 SS400
表面処理 JIS H 8641(溶融亜鉛めっき)HDZ55
付属品 ビスYPR-85(Mブロンズ)×35本 専用座金×1枚
承認等 ハウスプラス確認検査(株)性能試験 HP19-KT090 / HP19-KT090-1

この製品に関するQ&A

Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
Q
MP木造建築を設計するには特殊な金物が必要ですか。
A

構造計画によって異なります。傾向として高耐力製品が必要なケースが多いため、一部高耐力製品をラインナップしています。また、製作金物も対応可能ですのでお問合せください。


お問合せはこちら

Q
MPホールダウン108や〔枠材用〕MPホールダウンに付属されている座金は必ず使用しなければなりませんか。
A
必ず付属の座金が必要です。
Q
MPホールダウン108や〔枠材用〕MPホールダウンと一緒に使用するアンカーボルトや両ねじボルトはどれを使えばいいですか。
A
MPアンカーボルトまたはMP全ねじボルトをご使用ください。
Q
MPホールダウン108や〔枠材用〕MPホールダウンを片引きで使用する場合に対応できる座付きボルトはありますか。
A
対応できる座付きボルトは弊社では取扱いがございません。MP座金MP全ねじボルトを使用してください。

Q
MPホールダウン108や〔枠材用〕MPホールダウンを1階柱脚部で使用する場合、MPアンカーボルトは何mm埋め込めばいいですか。
A
基礎の仕様条件を確認の上、370mm以上埋め込んでください。

※各種合成構造設計指針より算出しています。詳しい算出方法はCSセンター(TEL:03-5671-1077)までお問合せください。
