プレセッターSU梁受金物

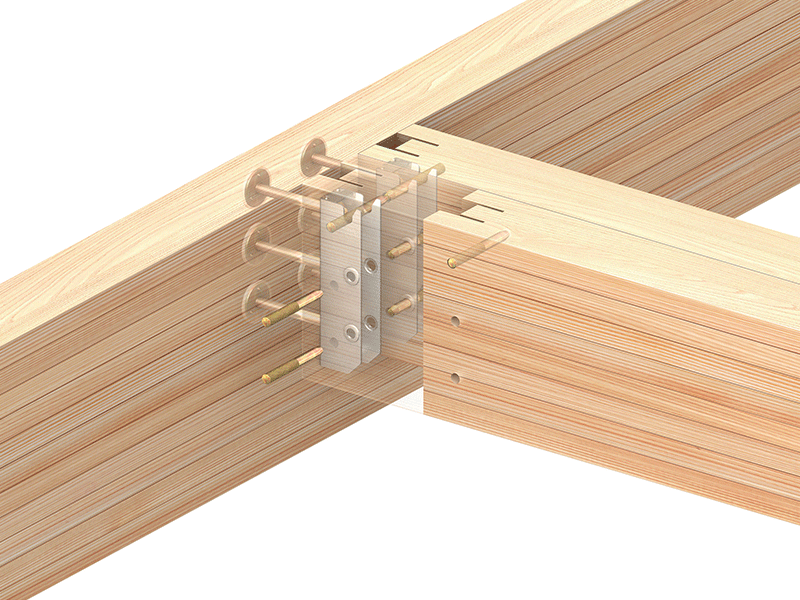

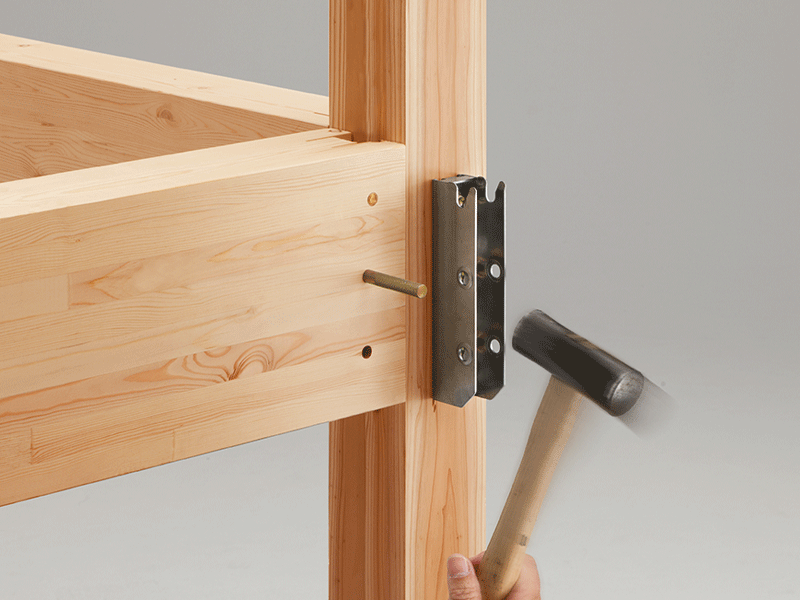

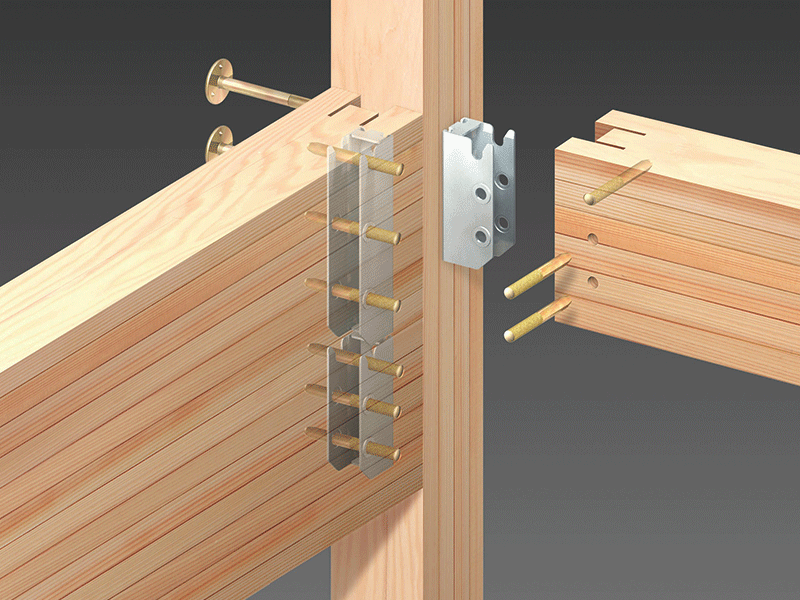

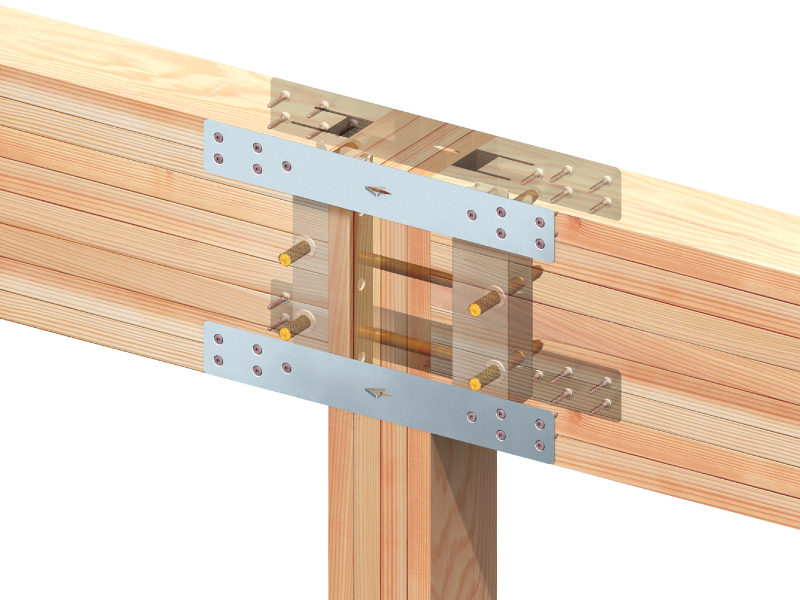

梁の内部に金物が納まる梁受金物です。受け側の柱（梁）にのみ金物が取付く1ピース型の金物工法です。木材の断面欠損が少なく、あらゆる方向からの力に強靭に抵抗する仕口を実現できます。対応できる樹種も豊富です。

用途・特長

横架材を受ける梁受け金物です。

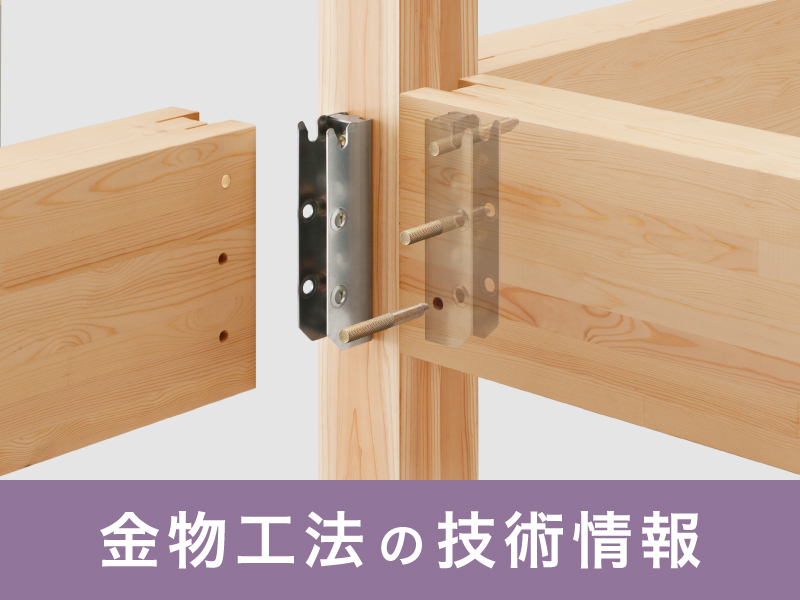

●詳細は、技術情報ページをご参照ください。
●クロムフリー材を採用し、環境に配慮した製品です。
●高耐食仕様をご希望の方はお問合せください。

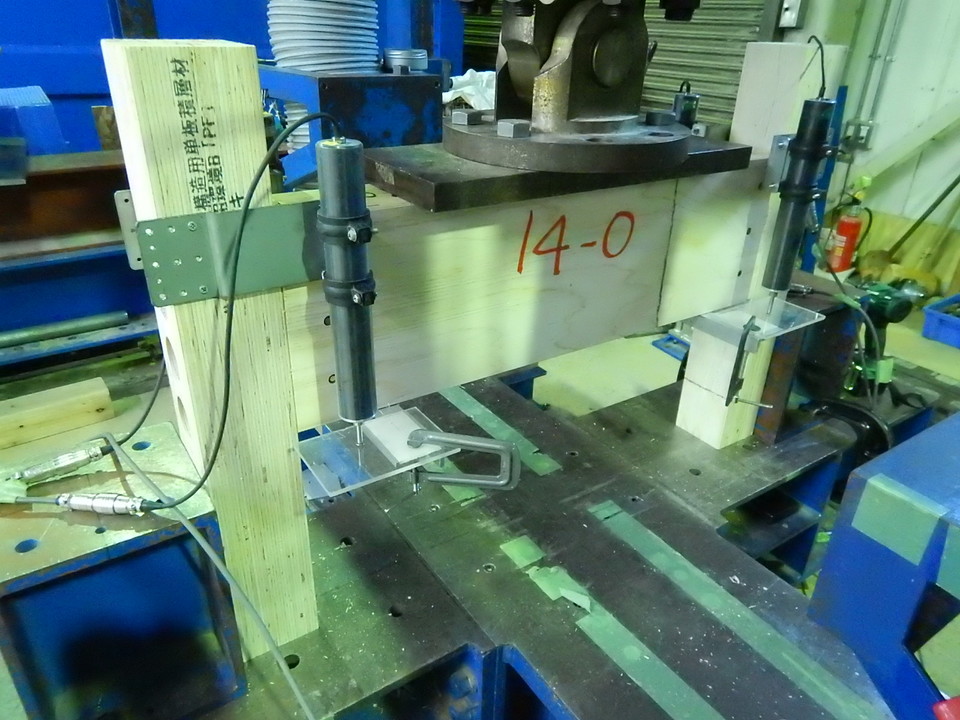

耐力

※中ボルトとPS座付ボルトの接合具違いによる最小値を記載しています。（接合具による耐力詳細はプレセッターSUマニュアルをご確認ください。）
※登り梁仕様の耐力数値はプレセッターSUマニュアルをご確認ください。

①標準的な仕様　　 ②ハイブリッド・ビーム仕様　　 ③LVL仕様

①標準的な仕様
柱-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU	PS-54SU	PS-60SU	PS-90SU
材種	【柱】杉同一等級構成構造用集成材E65-F255以上【梁】スプルース対称異等級構成構造用集成材 E105-F300以上				【柱】オウシュウアカマツ同一等級構成構造用集成材 E95-F315以上【梁】オウシュウアカマツ対称異等級構成構造用集成材 E105-F300以上		【柱】オウシュウアカマツ同一等級構成構造用集成材 E95-F315以上【梁】オウシュウアカマツ対称異等級構成構造用集成材 E120-F330以上
短期基準引張耐力（kN）	10.2	14.5	21.8	24.8	35.2	48.1	53.7^※
短期基準せん断耐力（kN）	8.7	19.0	31.3	35.8	45.6	51.3	82.0^※
短期基準逆せん断耐力（kN）	6.8	16.3	27.0	39.0	ー	ー	ー	ー

※PS-90SUの引張・せん断は、PS-60SUの数値を引用しています。

梁-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU	PS-54SU	PS-60SU	PS-90SU
材種	【梁】スプルース対称異等級構成構造用集成材 E105-F300以上				【梁】オウシュウアカマツ対称異等級構成構造用集成材 E105-F300以上		【梁】オウシュウアカマツ対称異等級構成構造用集成材 E120-F330以上
短期基準引張耐力（kN）	9.2	18.3	25.4	34.6	42.0	54.0	62.7	107.0
短期基準せん断耐力（kN）	7.3	17.4	26.1	40.5	46.0	67.2	73.5	115.0
短期基準逆せん断耐力（kN）	ー	ー	ー	ー	ー	ー	ー	ー

②ハイブリッド・ビーム仕様
柱-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU
材種	【柱】杉同一等級構成構造用集成材 E65-F255以上【梁】ハイブリッド・ビーム対称異等級構成構造用集成材 E120-F330
短期基準引張耐力（kN）	7.7	19.1	19.2	27.6
短期基準せん断耐力（kN）	9.9	23.4	29.8	35.8
短期基準逆せん断耐力（kN）	9.1	20.9	29.6	32.8

梁-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU
材種	【梁】ハイブリッド・ビーム対称異等級構成構造用集成材 E120-F330
短期基準引張耐力（kN）	10.1	18.2	21.0	35.4
短期基準せん断耐力（kN）	7.4	17.8	24.3	38.3
短期基準逆せん断耐力（kN）	ー	ー	ー	ー

③LVL仕様
柱-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU	PS-54SU
材種	【柱】A種構造用単板積層材(LVL) 特級 90E-335F/45V-38H 【梁】A種構造用単板積層材(LVL) 特級 100E-375F/45V-38H					【柱】A種構造用単板積層材(LVL) 特級 90E-335F/45V-38H 【梁】A種構造用単板積層材(LVL) 特級 100E-375F/55V-47H
短期許容引張耐力(kN)	10.5	18.5	22.6	29.6	37.1	44.3
短期許容せん断耐力(kN)	12.5	27.4	38.9	52.3	60.1	78.4
短期許容逆せん断耐力(kN)	5.8	20.8	21.2	30.4	ー	ー

梁-梁接合

型番	PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU	PS-54SU
材種	【梁】A種構造用単板積層材(LVL) 特級 100E-375F/45V-38H					【梁】A種構造用単板積層材(LVL) 特級 100E-375F/55V-47H
短期許容引張耐力(kN)	10.5	18.5	25.3	35.8	43.3	60.2
短期許容せん断耐力(kN)	9.2	22.8	34.1	47.4	53.4	77.7
短期許容逆せん断耐力(kN)	7.7	22.5	30.6	46.6	ー	ー

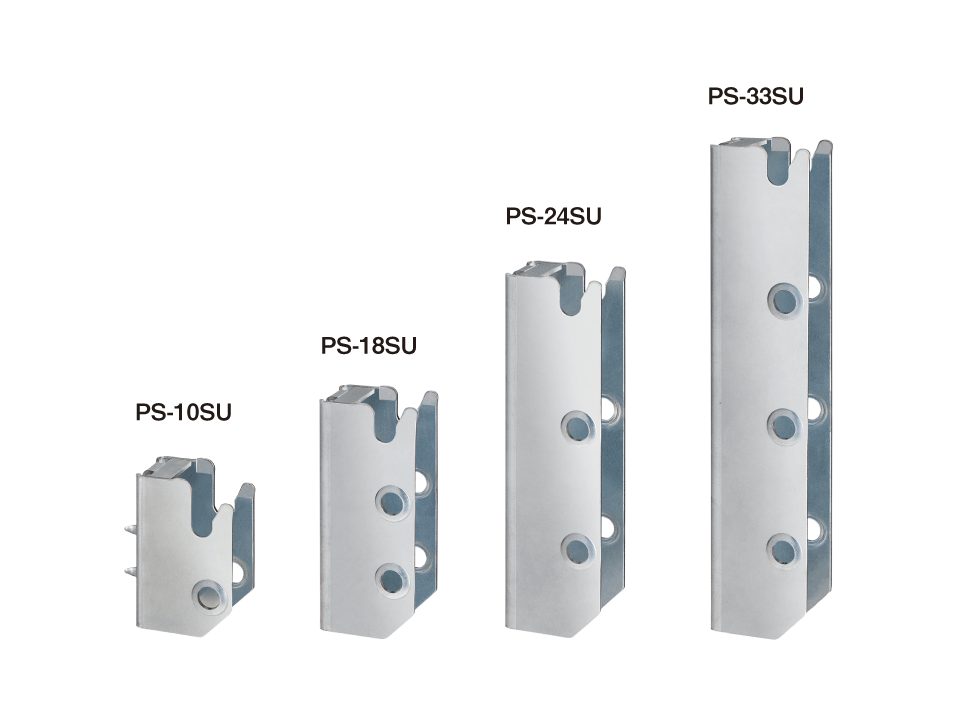

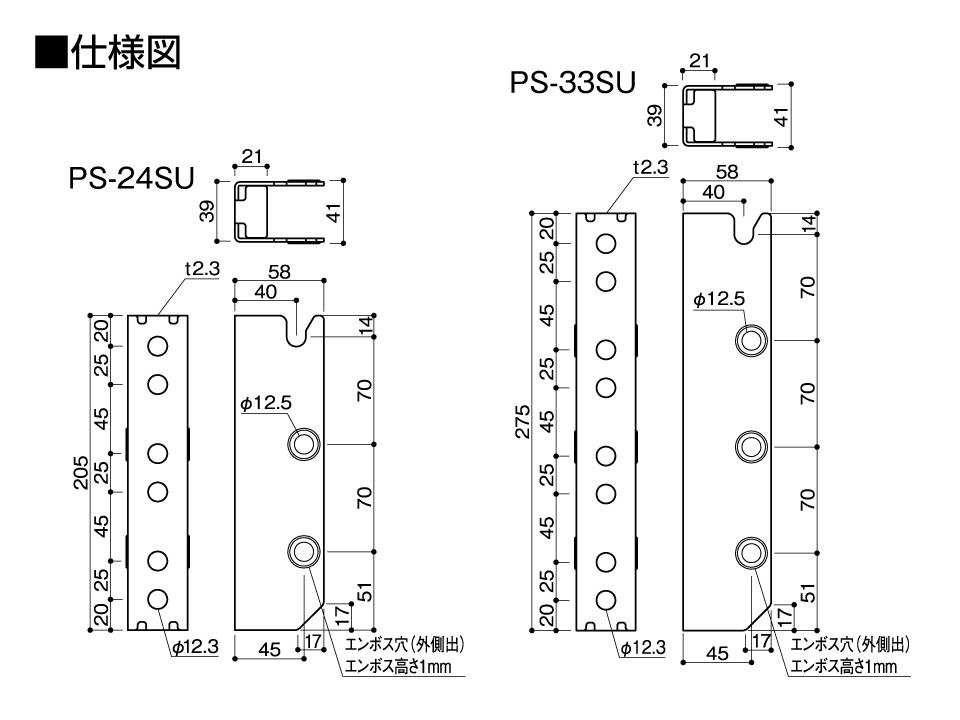

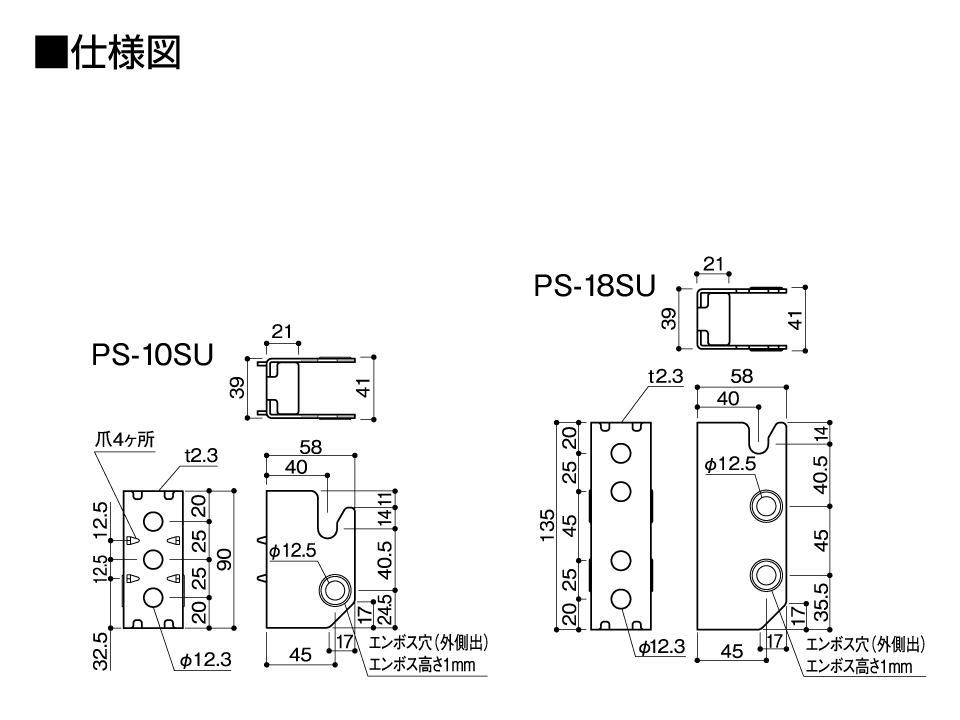

仕様

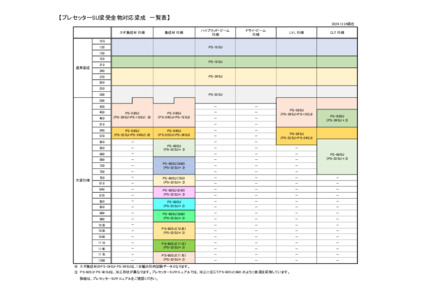

対応梁成

①標準的な仕様

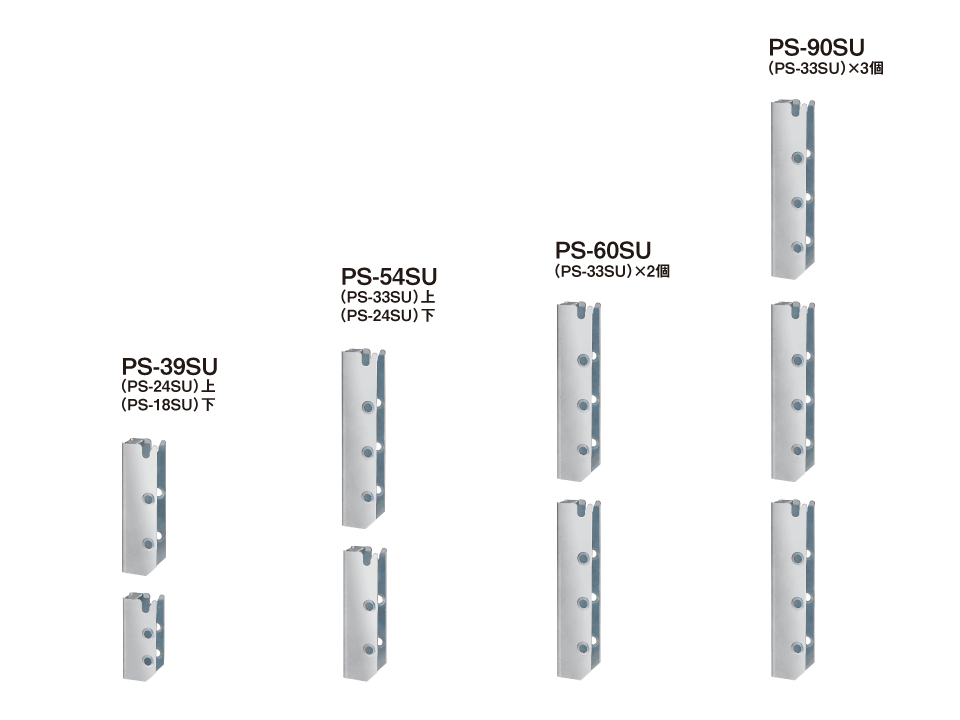

PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU PS-24SU（上） PS-18SU（下）	PS-54SU PS-33SU（上） PS-24SU（下）	PS-60SU^※ PS-33SU（上） PS-33SU（下）	PS-90SU^※ PS-33SU（上） PS-33SU（中） PS-33SU（下）
105～150mm	180～210mm	240～300mm	330～390mm	390～510mm	540～570mm	600～870mm	900～1200mm

※PS-60SUとPS-90SUは、梁成により木材加工が異なります。詳しくはプレセッターSUマニュアルをご確認ください。

②ハイブリッド・ビーム仕様

PS-10SU	PS-18SU	PS-24SU	PS-33SU
105～150mm	180～210mm	240～300mm	330～390mm

③LVL仕様

PS-10SU	PS-18SU	PS-24SU	PS-33SU	PS-39SU PS-24SU（上） PS-18SU（下）	PS-54SU PS-33SU（上） PS-24SU（下）
105～150mm	180～210mm	240～300mm	330～360mm	390～510mm	540～600mm

使用方法

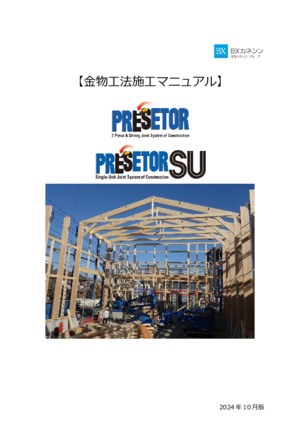

プレセッターSUマニュアルをご確認ください。

動画

注意事項

●ご使用前に必ずマニュアルをご確認ください。
●先行ピンのみの時点では上記耐力はありません。建方の際、過剰な負荷を掛けないよう組み建ててください。
●CLT仕様は「MP木造建築 > CLT対応金物 > プレセッターSU梁受金物」をご確認ください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
PS-10SU	318000	1個	50個/ケース	上棟	290
PS-18SU	318001		50個/ケース		395
PS-24SU	318002		30個/ケース		560
PS-33SU	318003		20個/ケース		710
PS-39SU	920300	1セット	1セット		955
PS-45SU	920310				1,120
PS-54SU	920320				1,270
PS-60SU	920330				1,420
PS-90SU	920340				2,130

材料規格

高耐食性溶融めっき鋼板一般材

承認等

（公財）日本住宅・木材技術センターSマーク性能認定品（柱／杉集成材、梁／スプルース集成材の短期基準せん断耐力のみ）
（公財）日本住宅・木材技術センター試験成績書
ハウスプラス確認検査（株）性能試験
ハウスプラス確認検査（株）評価書
（一財）建材試験センター
（一財）日本建築センターBCJ評定

※認定番号、試験成績書番号は「品質・性能評価一覧表」をご参照ください。
品質・性能評価一覧表はこちら

高耐食性溶融めっき鋼板について

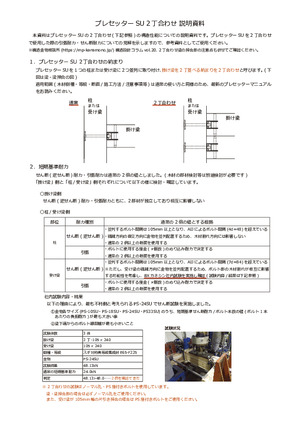

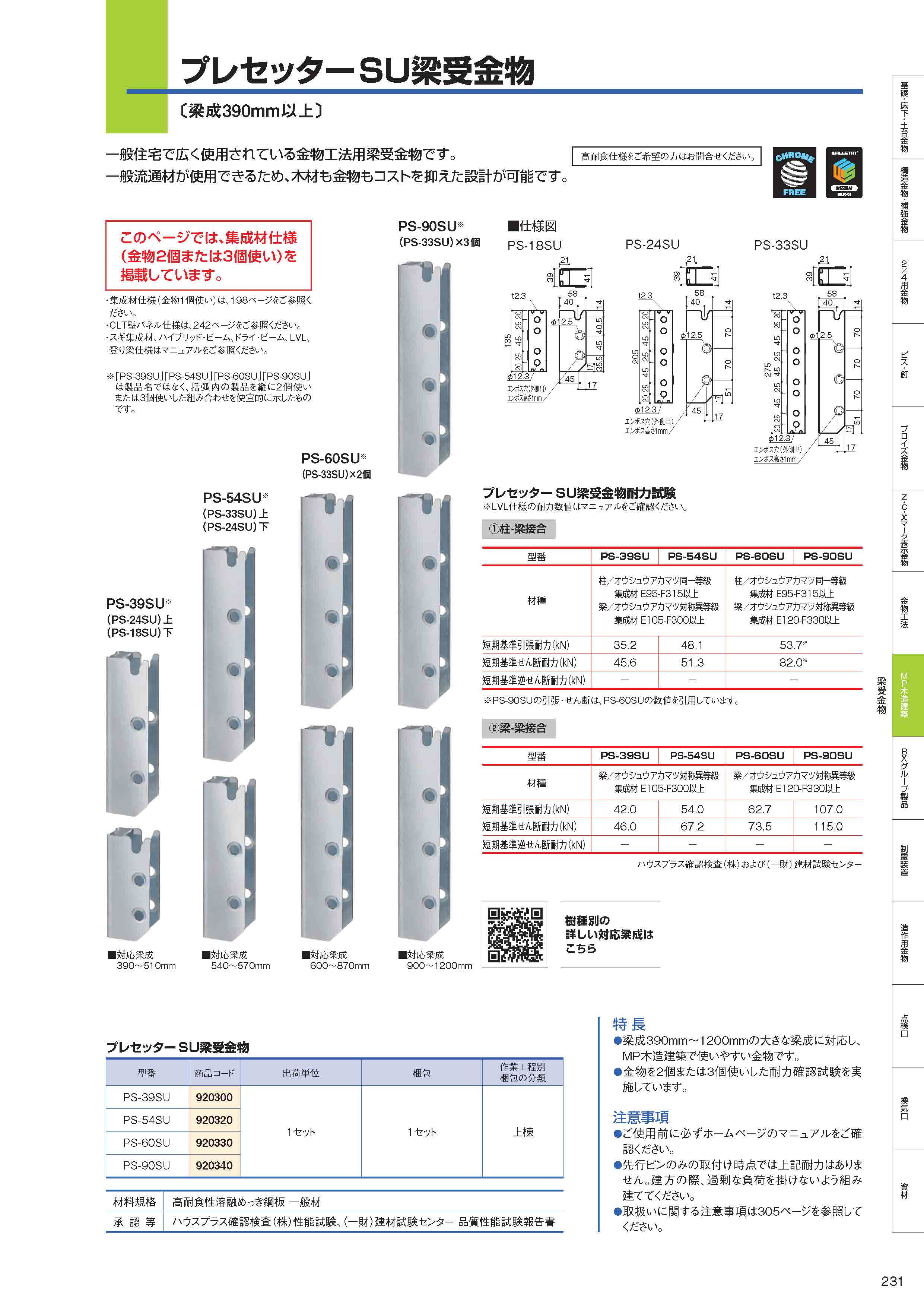

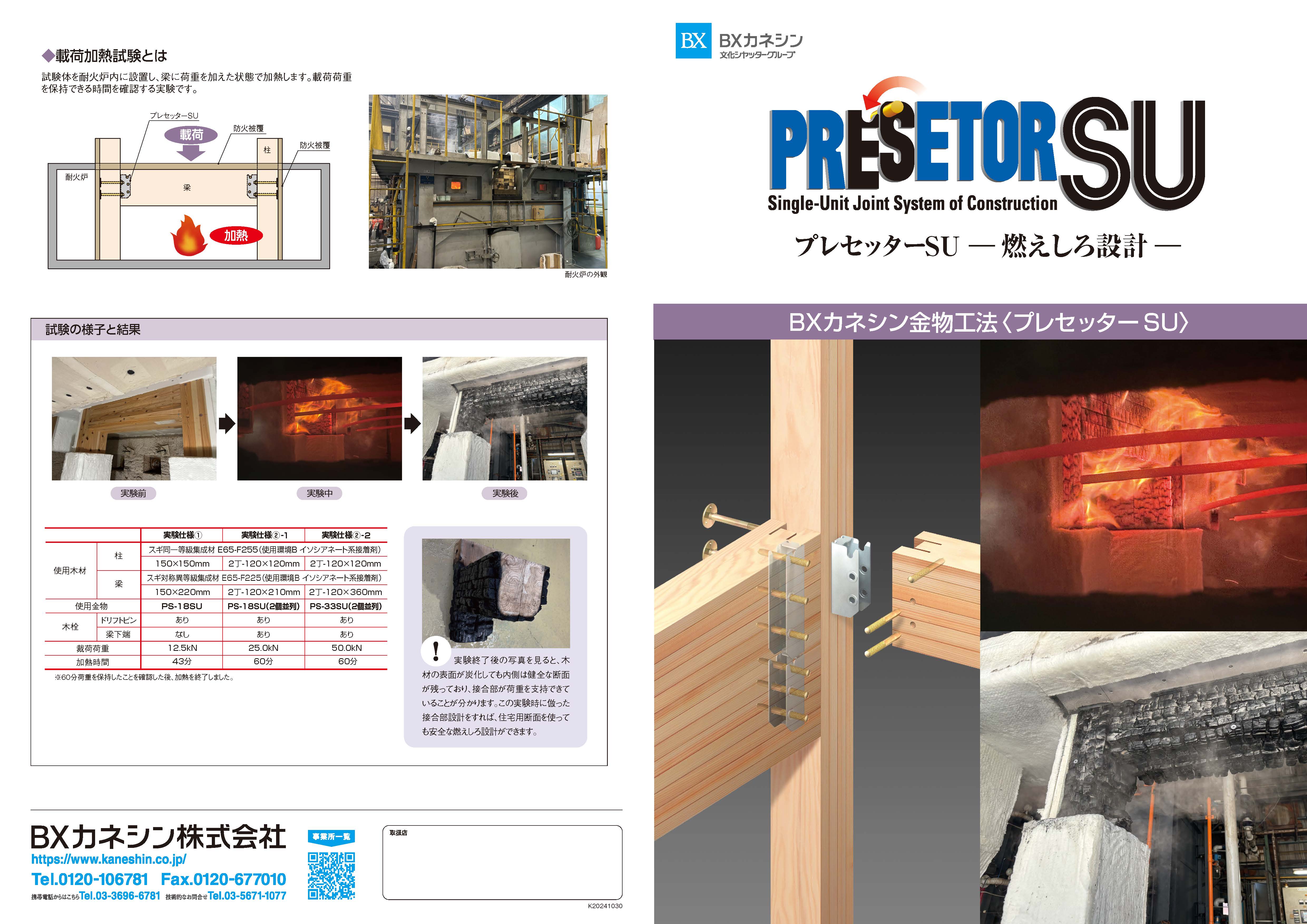

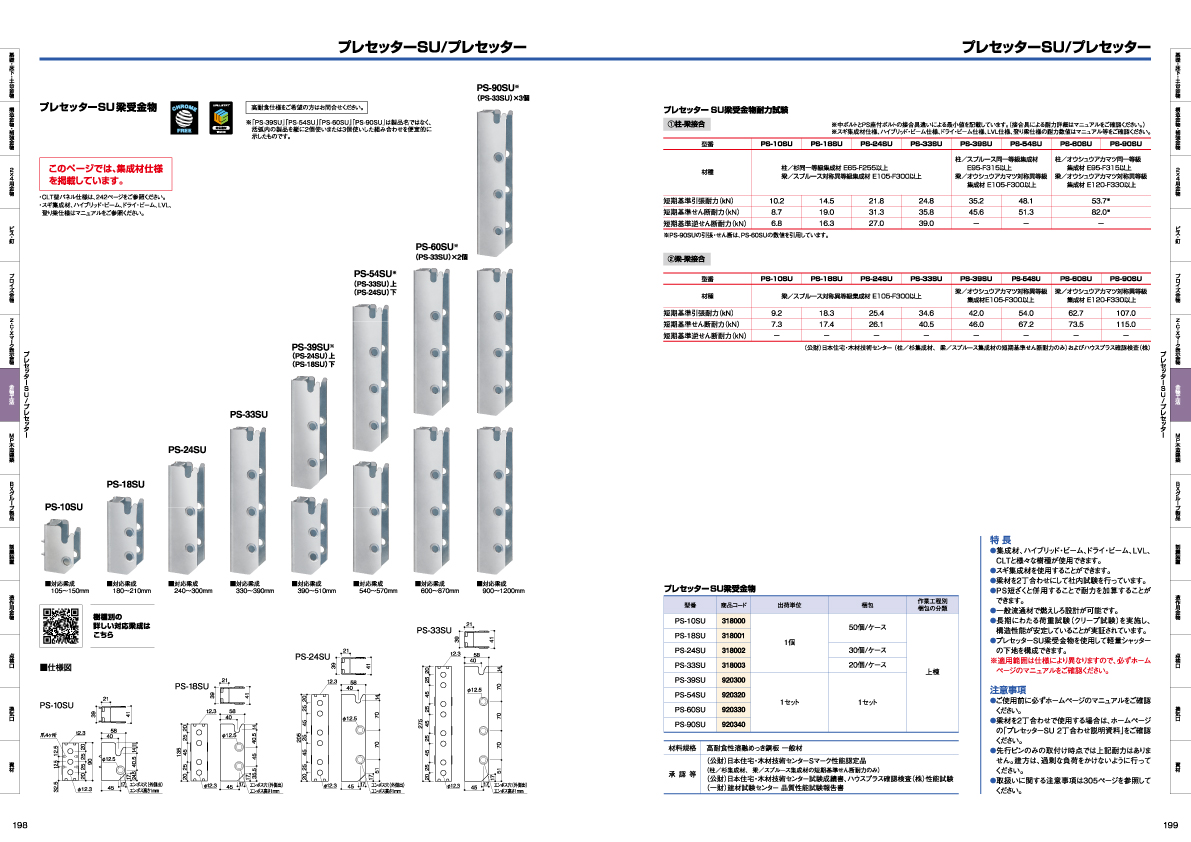

資料

この製品に関するＱ＆Ａ

Q 金物工法で木材の加工スリットや梁受金物等に干渉しない筋かい金物はありますか。

A

PS筋かい金物、PS筋かい金物合板タイプがございます。

Q プレセッターSUは無垢材で使用できますか。

A

柱・梁には使用できません。但し、土台には無垢材が使用できます。柱・梁も無垢材を使用したい場合は、プレセッタータイプMをご使用ください。

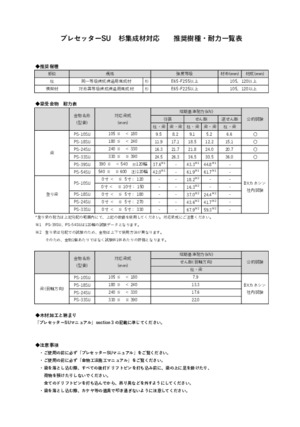

※プレセッターSU梁受金物の使用可能推奨樹種、強度区分等は以下の表をご参照ください。
※ハイブリッド・ビーム仕様、LVL仕様もあります。

部位	規格		強度等級	材巾（mm）	材成（mm）
土台	KD材	ひのき	E70以上SD15以下	105角≦
柱	同一等級構成構造用集成材	杉	E65-F255以上	105角≦
梁	対称異等級構成構造用集成材	スプルース	E105-F300以上	105≦	105≦

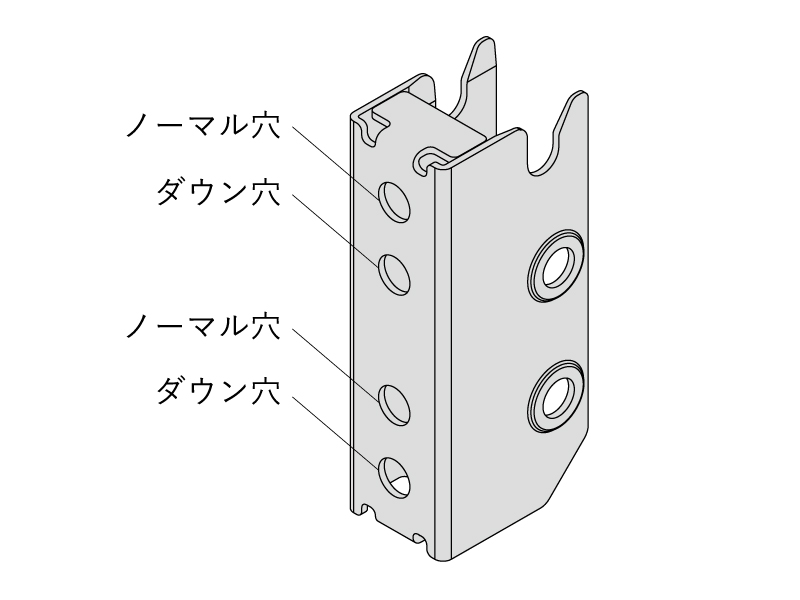

Q プレセッター、プレセッタータイプM、プレセッターSUの本体側の背に穴があいていますが、すべてボルトでとめるのですか。

A

すべてをとめるわけではありません。
納まりによってノーマル穴とダウン穴を使い分けます。
詳細はマニュアルをご覧ください。

マニュアルは、ユーザー専用ページの「データダウンロード＞マニュアル・設計ツール」にあります。
