No.61 2023.05.01
高耐力柱脚金物45の接合部の圧縮耐力はいくつですか。

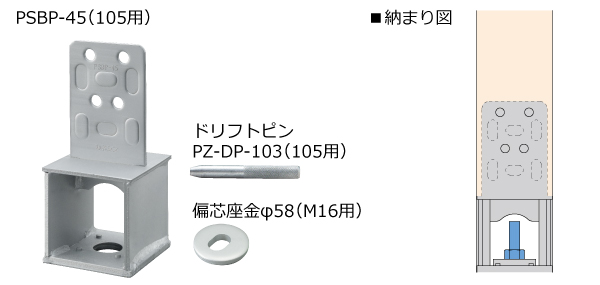

高耐力柱脚金物45（105用）
| 短期許容耐力 | 121.5kN |
| 長期許容耐力 | 66.8kN |
※試験成績書が必要な場合は、ＢＸカネシンCSセンターまでお問合せください。
第3者機関（ハウスプラス確認検査（株））で性能を確認しているプレセッター柱脚金物（一体型）の試験成績証（HP14-KT110）に準じた方法で高耐力柱脚金物45（105用）のＢＸカネシン社内試験を実施し、圧縮に対する許容耐力を確認しました。
プレセッター柱脚金物（一体型）の圧縮に対する許容耐力は以下のとおりです。
プレセッター柱脚金物（一体型）
| 短期許容耐力 | 53.4kN |
| 長期許容耐力 | 29.3kN |
※スギKD（無等級材）の105角での隅柱仕様により算出。
※試験成績書のダウンロードはこちら
比較として、一般的な在来仕口の許容耐力をご紹介いたします。
※一般的な在来仕口は、「（一社）中大規模木造プレカット技術協会の木造軸組接合部標準図」から引用。
※平成13年国土交通省告示第1024号および平成20年2月8日国土交通省告示117号より算出。
A 柱-横架材仕口：一般部（土台）
| 一辺（mm） | 一辺（mm） | 断面積（m㎡） | |
| 木材 | 105 | 105 | 11025 |
| 120 | 120 | 14400 | |
| ほぞ※ | 30 | 85 | 2550 |
| 仕様 | めり込み有効断面積（m㎡）※ |
| 105角 | 8475 |
| 120角 | 11850 |
短期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 8475 | 6.0 | 2/3 | 33.9 |
| 120角 | 11850 | 6.0 | 2/3 | 47.4 | |
| ヒノキ類 | 105角 | 8475 | 7.8 | 2/3 | 44.0 |
| 120角 | 11850 | 7.8 | 2/3 | 61.6 | |
| ベイマツ類 | 105角 | 8475 | 9.0 | 2/3 | 50.8 |
| 120角 | 11850 | 9.0 | 2/3 | 71.1 |
長期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 8475 | 6.0 | 1.5/3 | 25.4 |
| 120角 | 11850 | 6.0 | 1.5/3 | 35.5 | |
| ヒノキ類 | 105角 | 8475 | 7.8 | 1.5/3 | 33.0 |
| 120角 | 11850 | 7.8 | 1.5/3 | 46.2 | |
| ベイマツ類 | 105角 | 8475 | 9.0 | 1.5/3 | 38.1 |
| 120角 | 11850 | 9.0 | 1.5/3 | 53.3 |
B 柱-横架材仕口：出隅部（土台）
| 一辺（mm） | 一辺（mm） | 断面積（m㎡） | |
| 木材 | 105 | 105 | 11025 |
| 120 | 120 | 14400 | |
| ほぞ※ | 30 | 57 | 1710 |
| 仕様 | めり込み有効断面積（m㎡）※ |
| 105角 | 9315 |
| 120角 | 12690 |
短期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 9315 | 6.0 | 2/3 | 37.2 |
| 120角 | 12690 | 6.0 | 2/3 | 50.7 | |
| ヒノキ類 | 105角 | 9315 | 7.8 | 2/3 | 48.4 |
| 120角 | 12690 | 7.8 | 2/3 | 65.9 | |
| ベイマツ類 | 105角 | 9315 | 9.0 | 2/3 | 55.8 |
| 120角 | 12690 | 9.0 | 2/3 | 76.1 |
長期許容耐力（積雪時以外）※上記のめり込み有効断面積にて算出。
| 樹種群 | 仕様 | めり込み有効 断面積（m㎡） |
めり込みに対する 基準強度（N/ｍ㎡） |
短期算出用 | 許容耐力 （kN） |
| スギ類 | 105角 | 9315 | 6.0 | 1.5/3 | 27.9 |
| 120角 | 12690 | 6.0 | 1.5/3 | 38.0 | |
| ヒノキ類 | 105角 | 9315 | 7.8 | 1.5/3 | 36.3 |
| 120角 | 12690 | 7.8 | 1.5/3 | 49.4 | |
| ベイマツ類 | 105角 | 9315 | 9.0 | 1.5/3 | 41.9 |
| 120角 | 12690 | 9.0 | 1.5/3 | 57.1 |
■製品情報はこちら
高耐力柱脚金物45
プレセッター柱脚金物（一体型）
ＢＸカネシンCSセンターへのお問合せ
TEL. 03-5671-1077
