品質・性能評価一覧表について
分類：
アンカーボルト
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

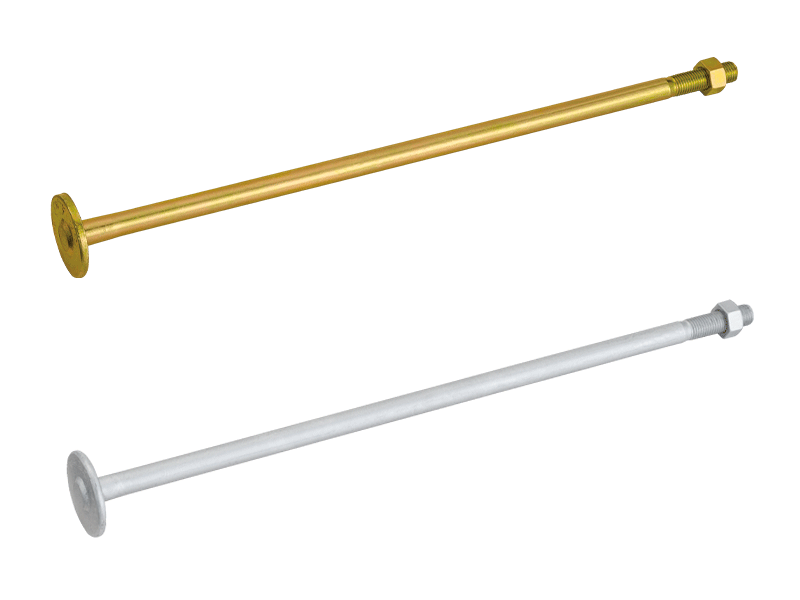

 ユニハットアンカーボルト |
M12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-01/D11H01-09 | プロイズタイプも共通 | ||
 ユニハットアンカーボルト |
M16 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-02/D11H01-10 | プロイズタイプも共通 | ||

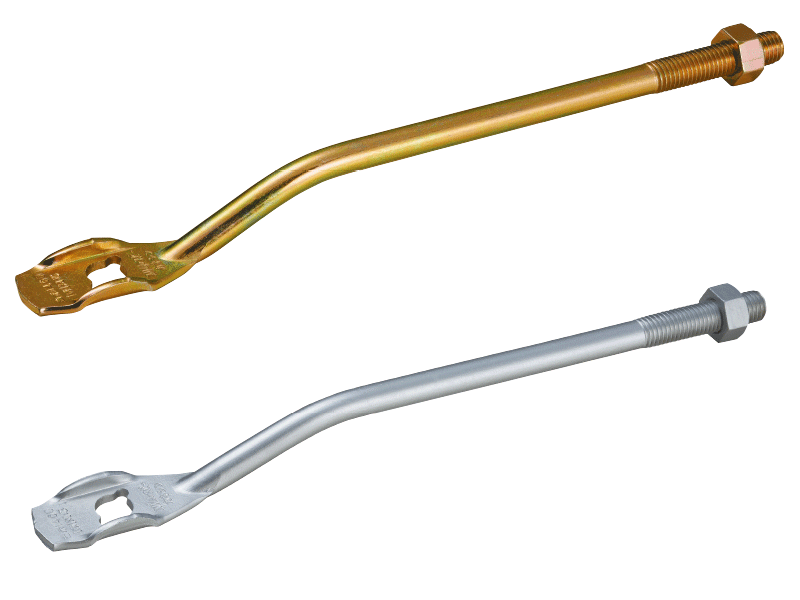

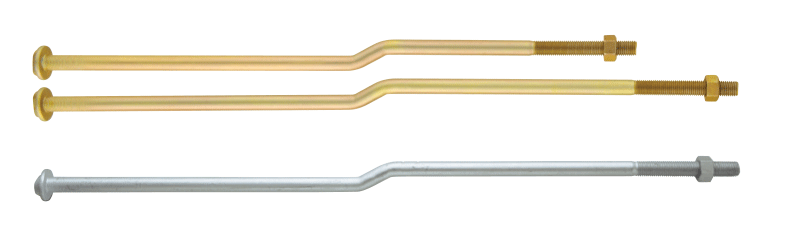

 フリークランクアンカーボルト |
M12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-03/D11H05-01 | プロイズタイプも共通 | ||
 フリークランクアンカーボルト |
M16 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-04/D11H05-03 | プロイズタイプも共通 | ||
 ショートクランクアンカーボルト |
- | (一財)建材試験センター 品質性能試験報告書 |
受付第05A2194号 |
鋼製束
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

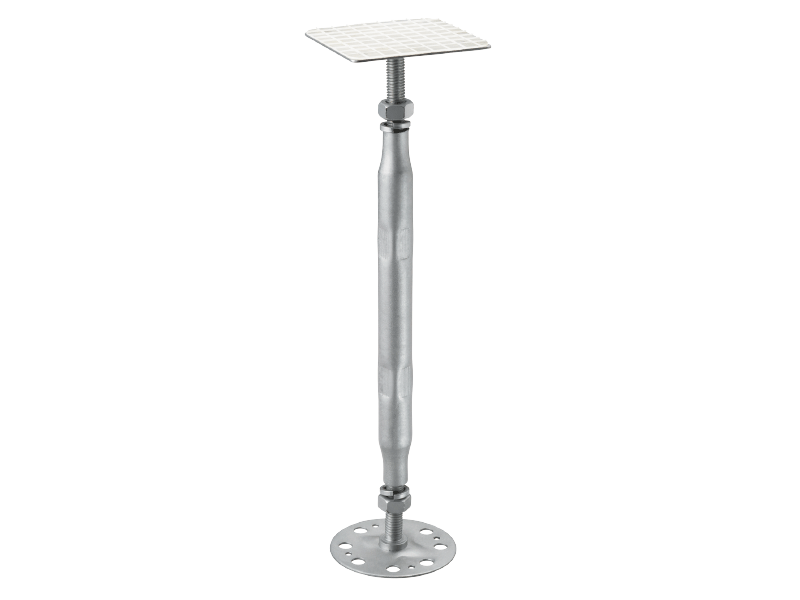

 プロウェーブ鋼製束・Ⅱ |
PZ-PW330P-Ⅱ | 11.1/26.91 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 | |
 プロウェーブ鋼製束・Ⅱ |
PZ-PW370P-Ⅱ | 10.0/25.57 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 | |
 プロウェーブ鋼製束・Ⅱ |
PZ-PW510P-Ⅱ | 9.9/25.95 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 |
土台金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

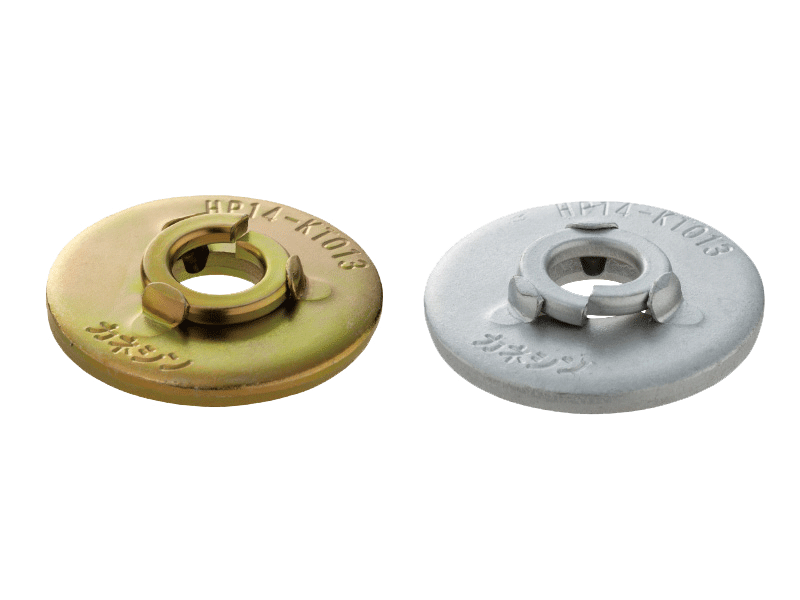

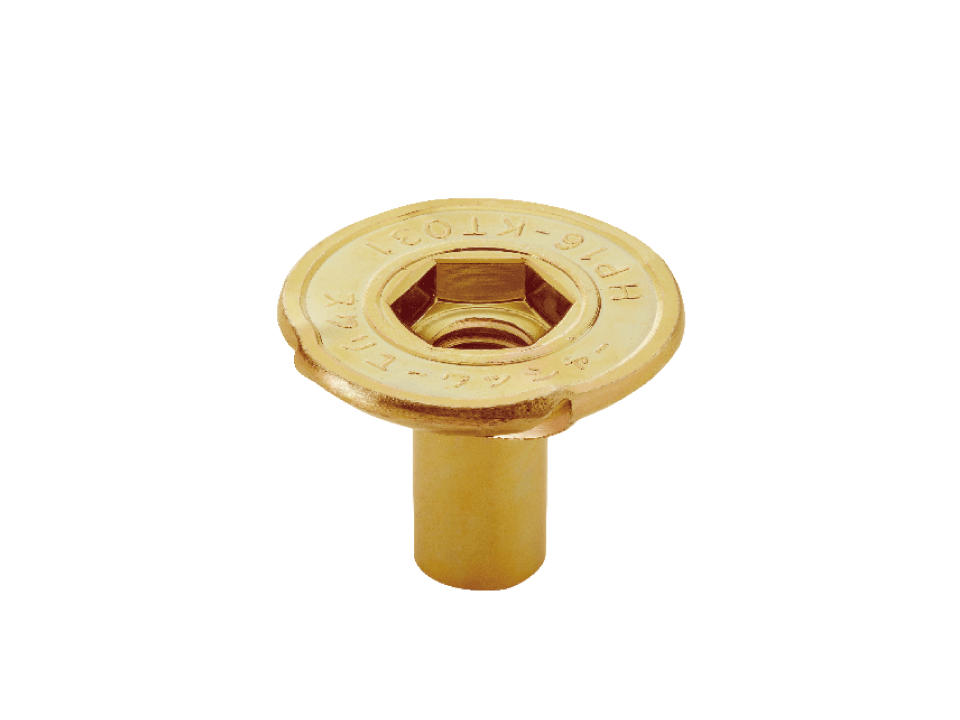

 スクリューワッシャー |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT031 | |||

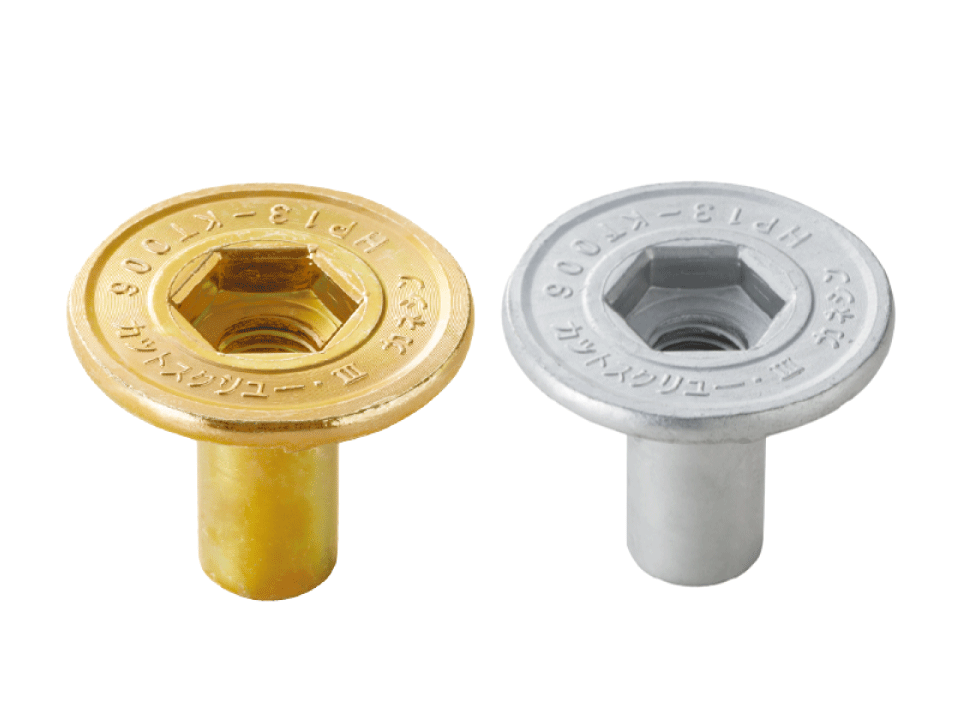

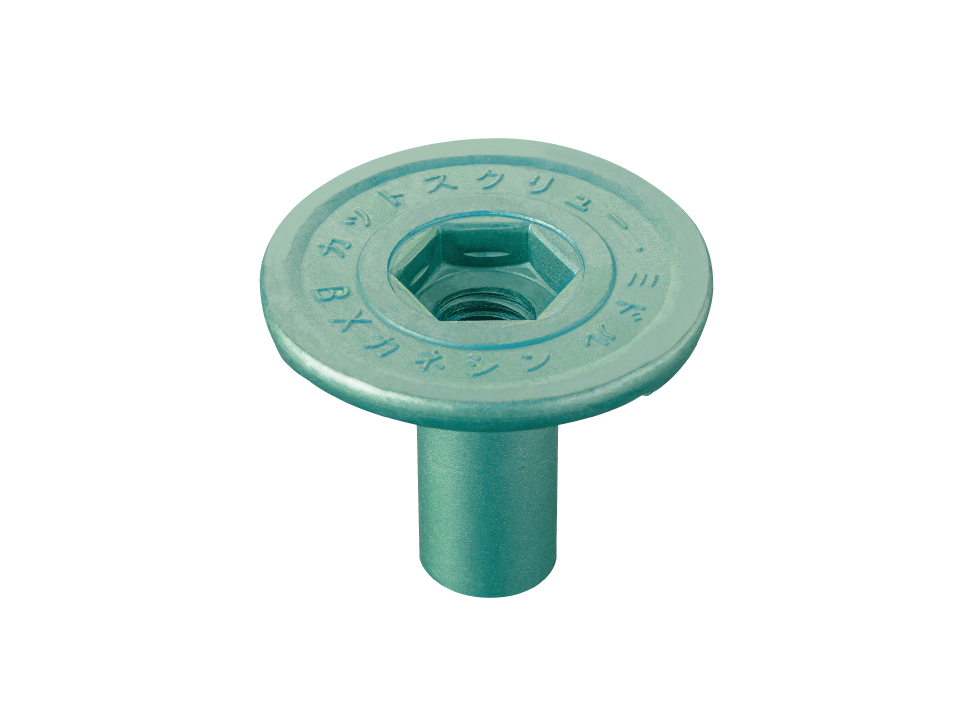

 カットスクリュー・Ⅲ |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT006 | プロイズタイプも共通 | ||
 PZカットスクリュー・ミドル |
- | 15.6kN※1／13.4kN※2 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-21-003 | ※1 ベイマツ類、ヒノキ類のうち、木材保存処理材や防腐・防蟻処理材を除く。 ※2 ベイマツ類、ヒノキ類のうち、木材保存処理材や防腐・防蟻処理材が適用。スギ類のうち、ツガ・ベイツガ・ベニマツ・オウシュウアカマツが適用。 |
|
 PZカットスクリュー・ミドル |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT097/HP19-KT098 |
座金/ボルト/ナット

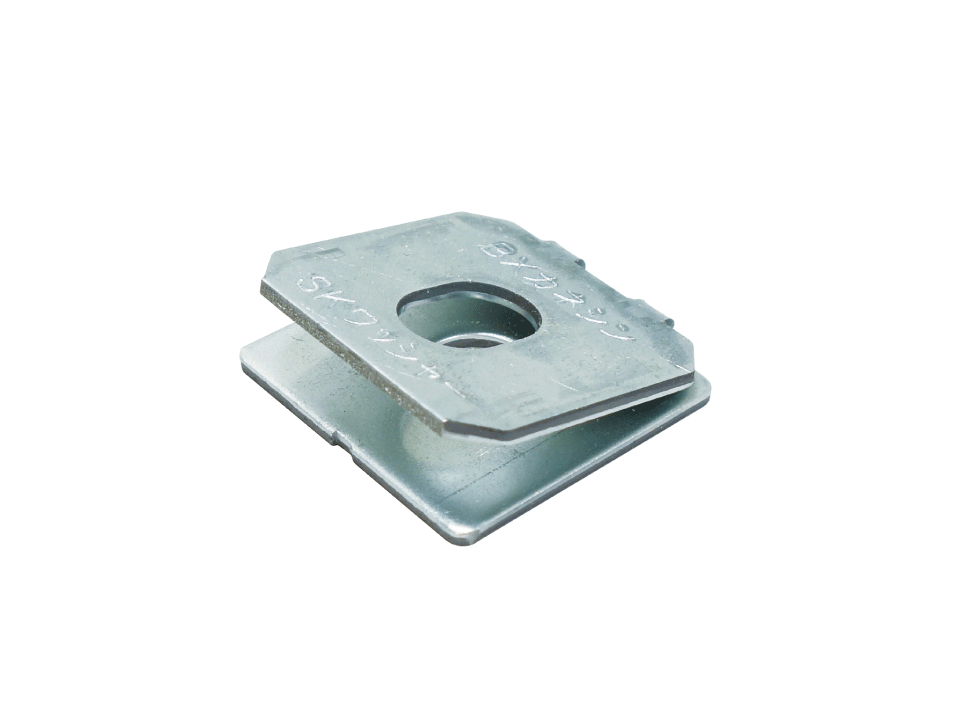

SKワッシャー
座付フラットボルトかすがい
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

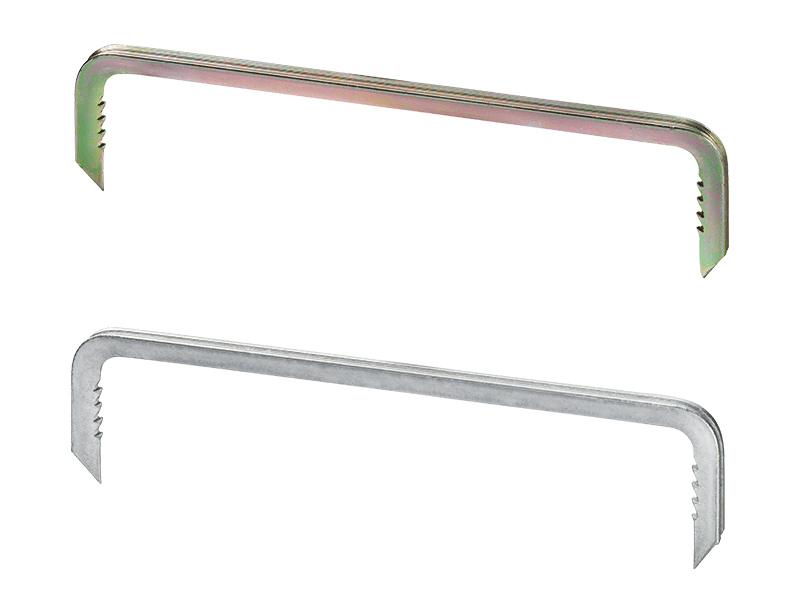

 スリムかすがい・Ⅱ |
- | 2.4 | 0.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT109 | プロイズタイプも共通 |
羽子板金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

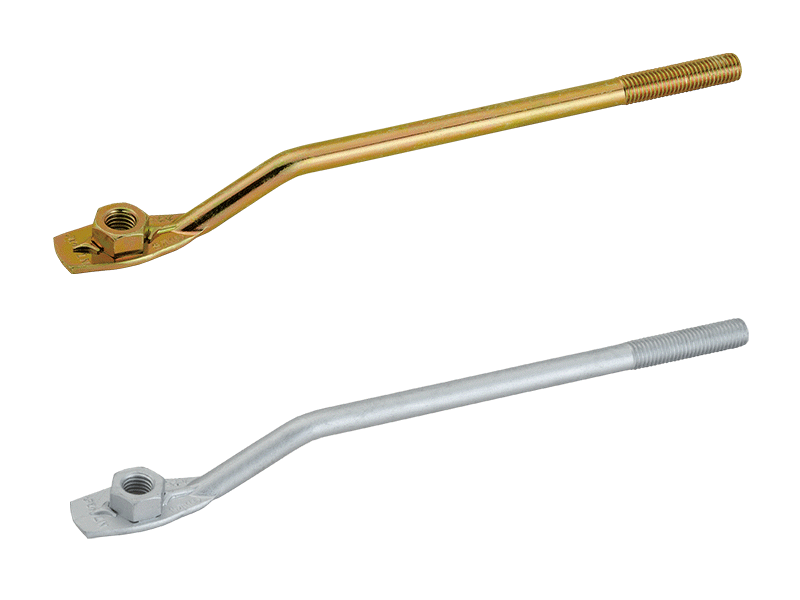

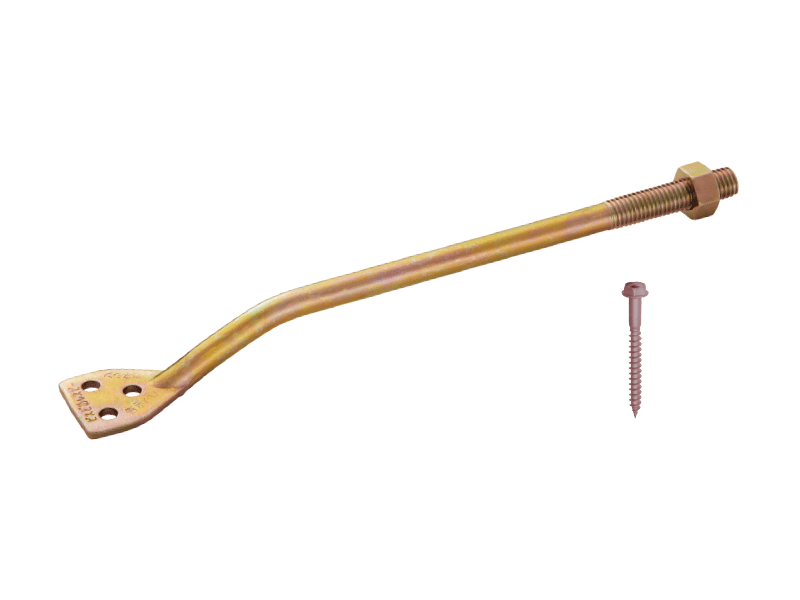

 レスビー羽子板ボルト |
- | 7.5 | 1.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP07-KT012 | プロイズタイプも共通 |
 エンボス羽子板ボルト |
- | 7.6 | 1.4 | (一財)建材試験センター 品質性能試験報告書 |
第05A0285号 | |
 スリムレスビー羽子板ボルト |
- | 9.2 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT019 | プロイズタイプも共通 |
 NTレスビー羽子板ボルト |
- | 9.5 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT032 | プロイズタイプも共通 |

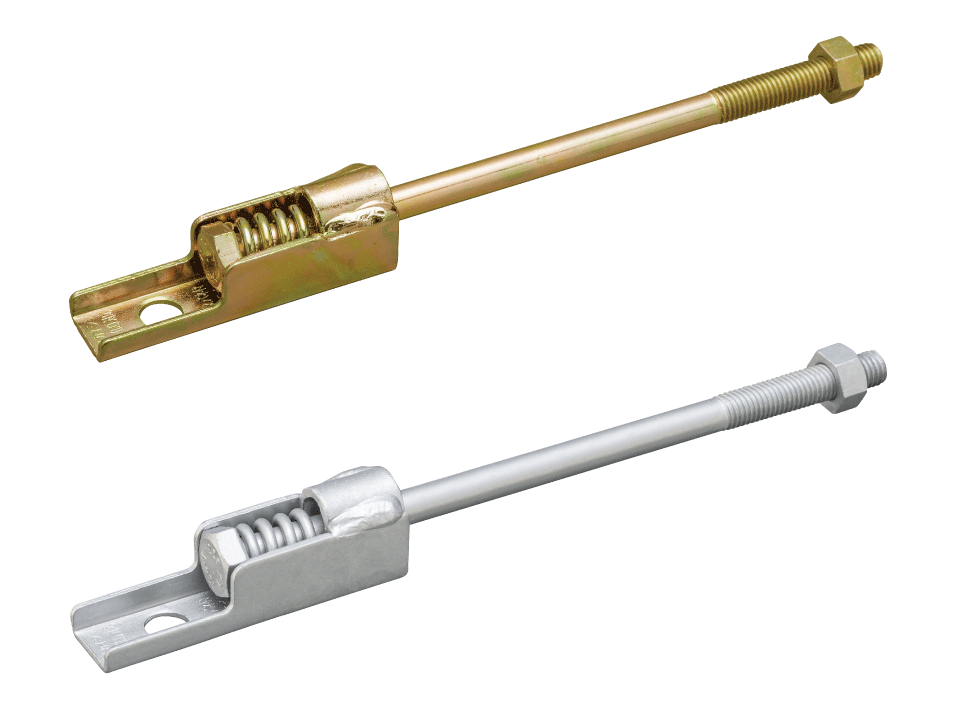

 BXバネ付羽子板ボルト |
- | 9.0 | 1.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT121 | |
 ビスどめレスビー羽子板ボルト |
- | 11.4 | 2.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT069 | |
 両引き羽子板金物 |
羽子板ボルトSB・E2 | 7.50 | 1.4 | (公財)日本住宅・木材技術センター 同等認定品 |
D11B01-16 | |
 ビス羽子板金物・Ⅱ |
- | 10.3 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT136 | |
 ハイパーウイング |
- | 10.5 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT122 | プロイズタイプも共通 |
 フリーウイング羽子板セット |
斜め梁 | 9.0 | 1.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT161 | 仕様：90°～163° |
 フリーウイング羽子板セット |
登り梁 | 7.5 | 1.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT160 | 仕様：0°～60° |

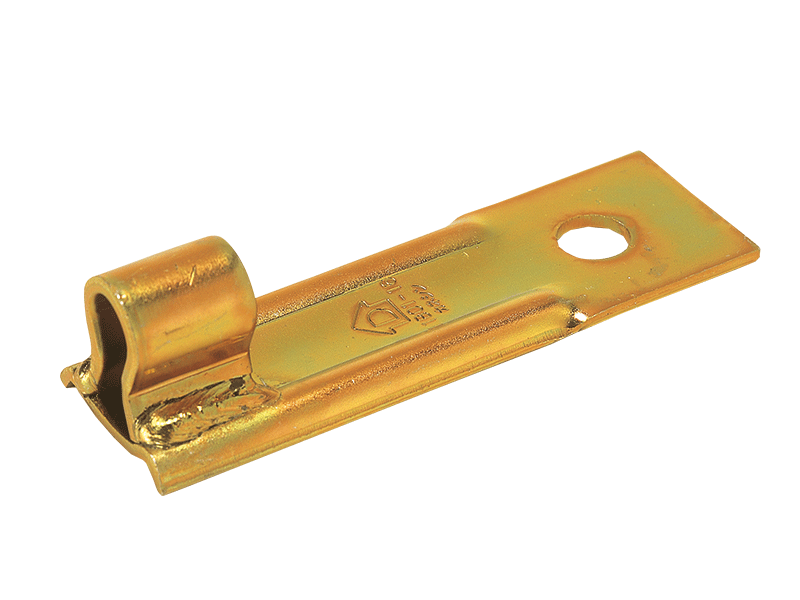

短ざく・金折り金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 ビスどめ短ざくS |
1枚（片面） | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT085 | |
 ビスどめ短ざくS |
2枚（並列/両面） | 21.6 | 4.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT085 | |

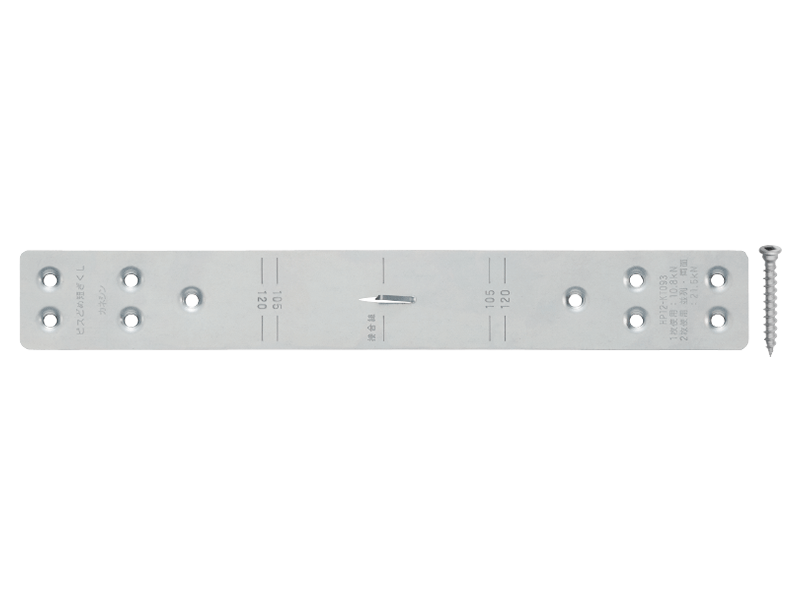

 ビスどめ短ざくL |
1枚（片面） | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT093 | |
 ビスどめ短ざくL |
2枚（並列/両面） | 21.6 | 4.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT093 | |

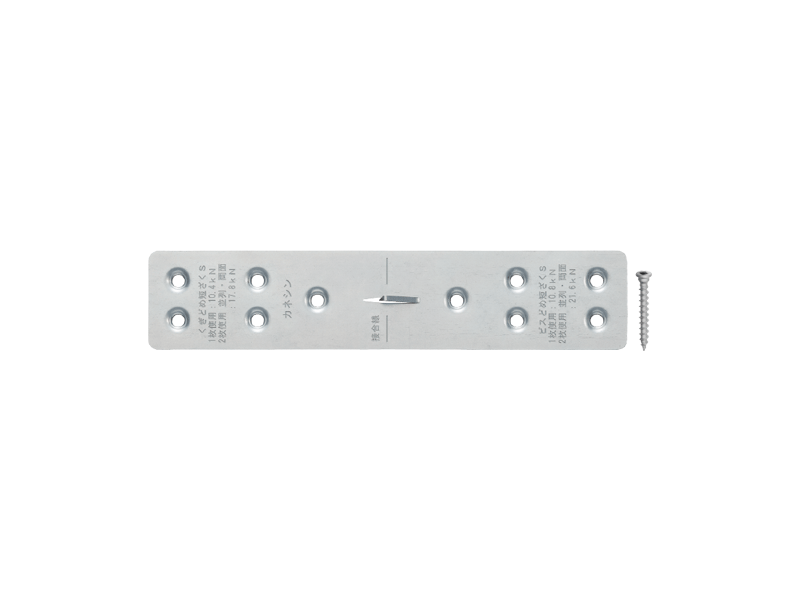

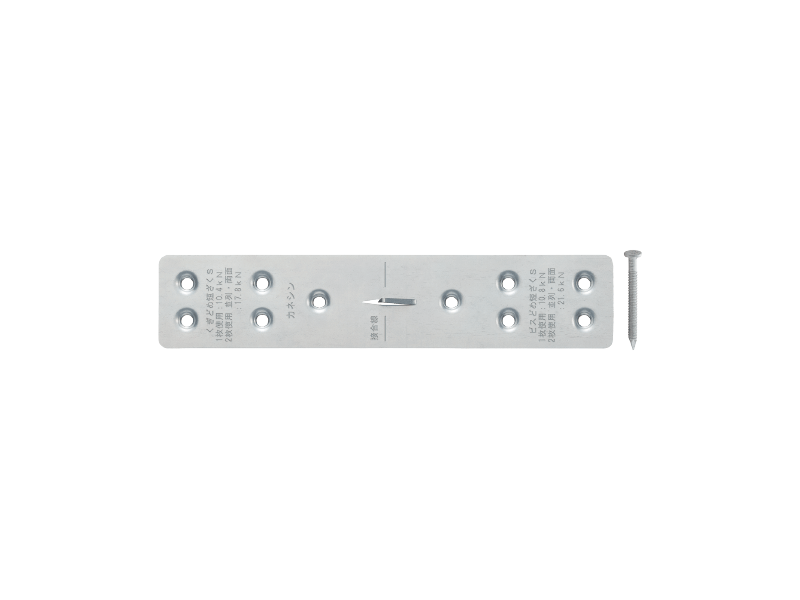

 くぎどめ短ざくS |
1枚（片面） | 10.4 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT116 | |
 くぎどめ短ざくS |
2枚（並列/両面） | 17.8 | 3.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT117 | |
 フィックステンプレート |
1枚(片面) | 13.1 | 2.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT083 | |
 フィックステンプレート |
2枚(両面) | 26.3 | 4.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT083 |
梁受け・大引受け金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

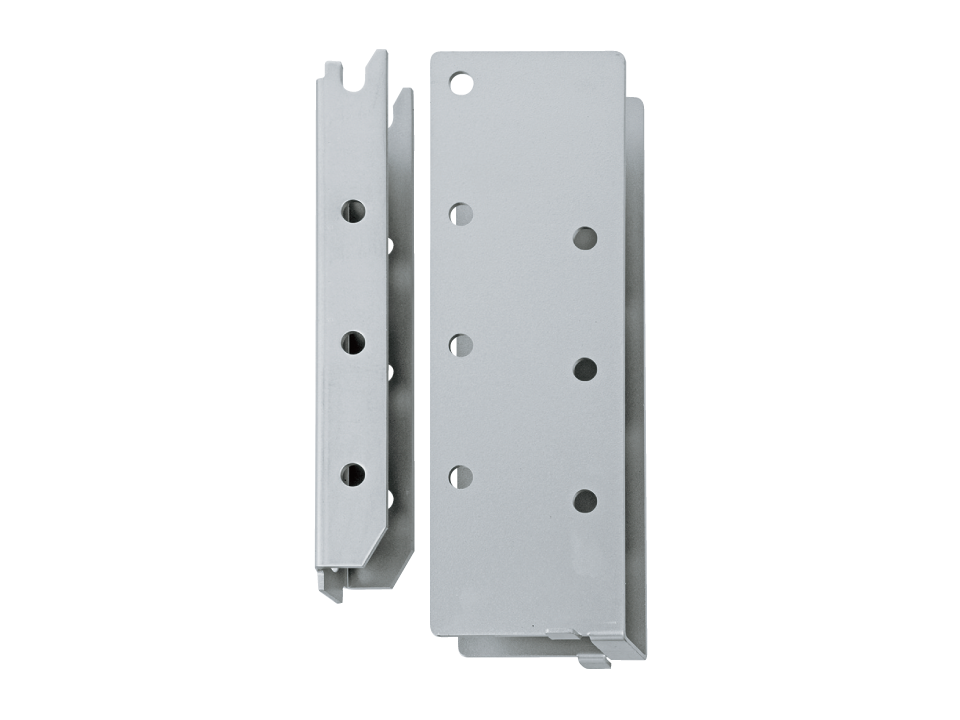

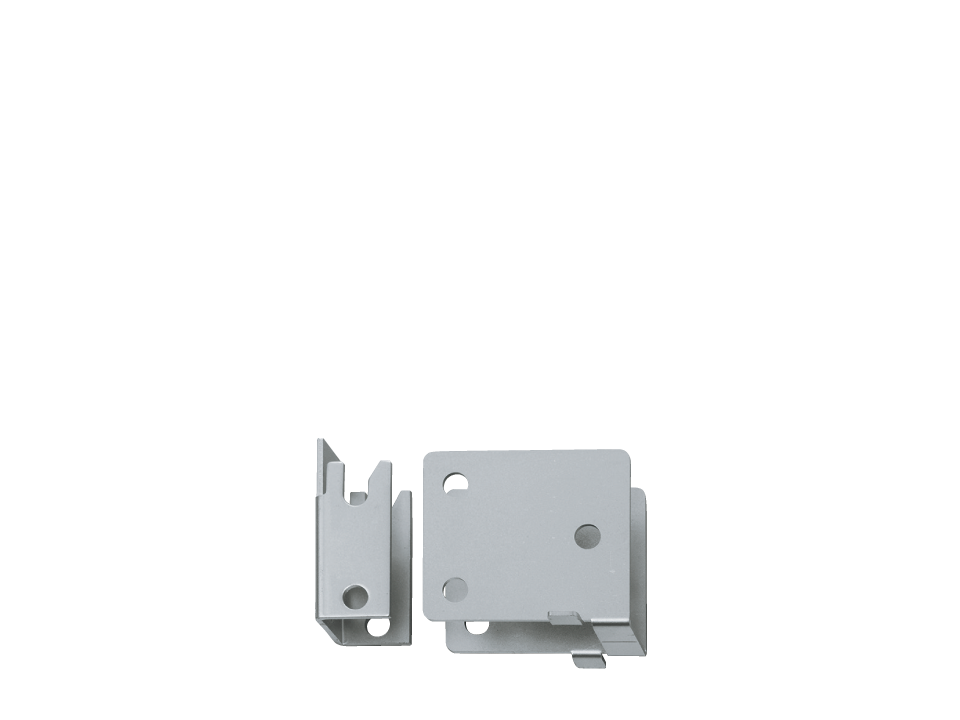

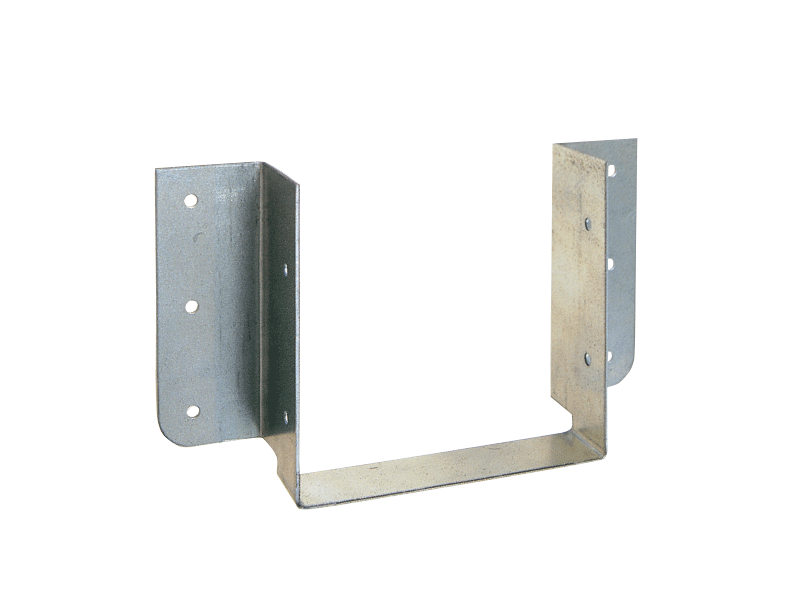

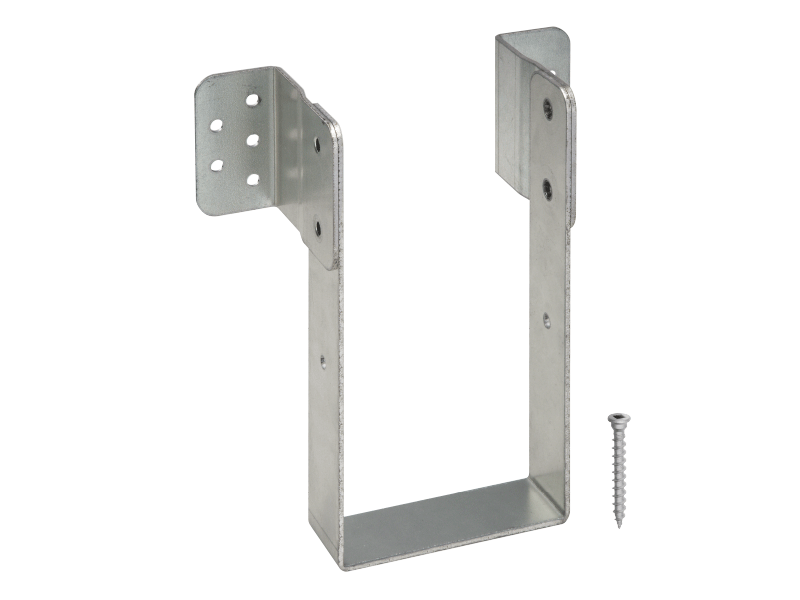

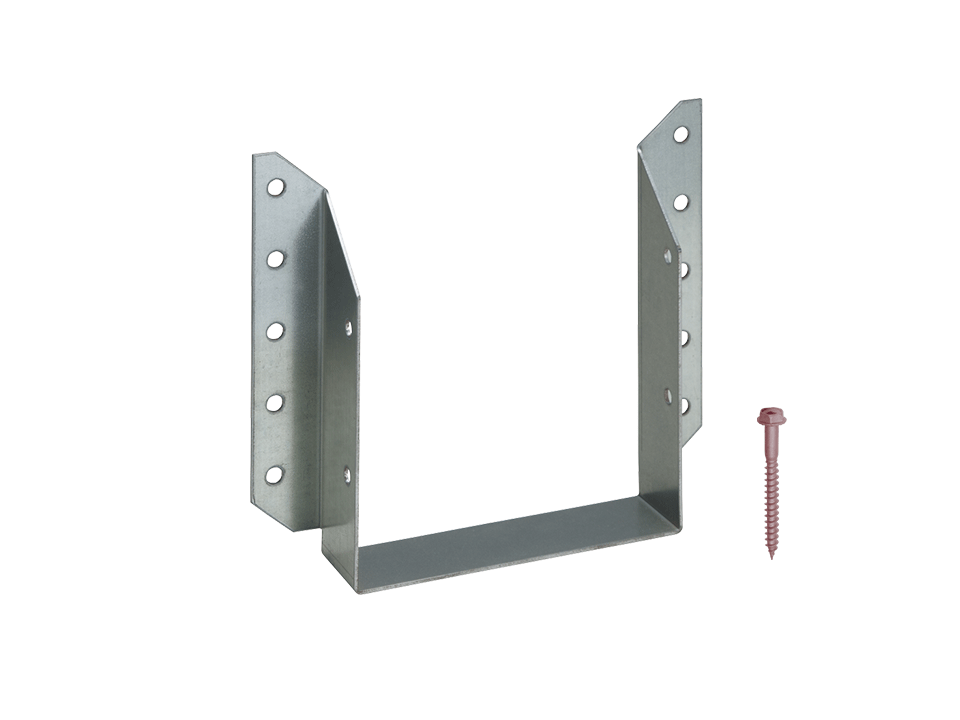

 大引き受金物（ビスタイプ） |
OHB-150 | 11.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT021 | ||
 大引き受金物（ビスタイプ） |
OHB-180 | 13.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT022 | ||
 大引き受金物（ビスタイプ） |
OHB-210 | 11.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT023 | ||
 大引き受金物（ビスタイプ） |
OHB-240 | 12.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT024 | ||
 大引き受金物（ビスタイプ） |
OHB-270 | 12.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT025 | ||
 大引き受金物（ビスタイプ） |
OHB-300 | 11.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT026 |
火打ち金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

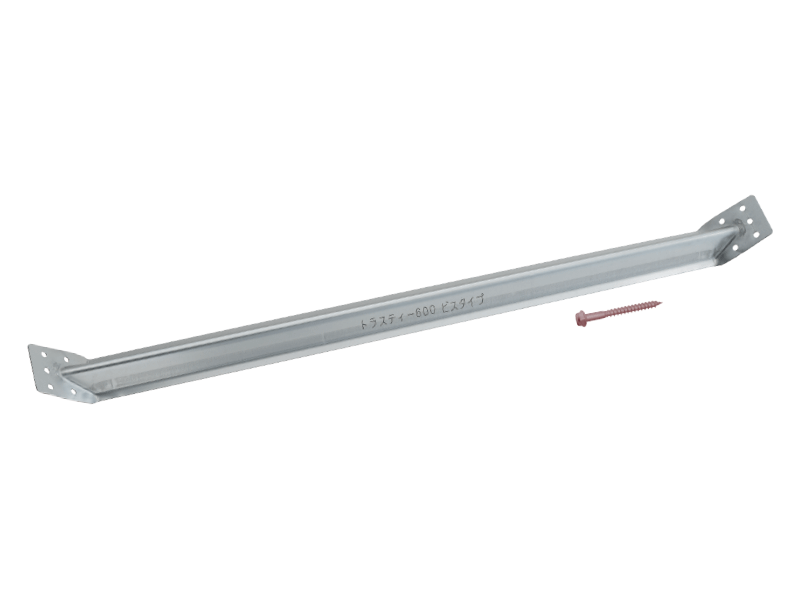

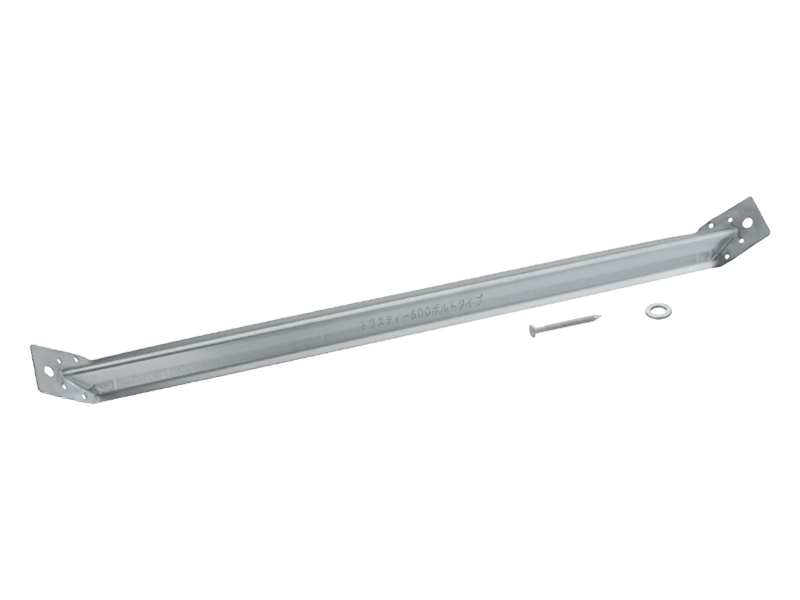

 トラスティー600（ビスタイプ） |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定（木）-13-007-2 | |||
 トラスティー600（ボルトタイプ） |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定（木）-13-008-2 |
かど金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

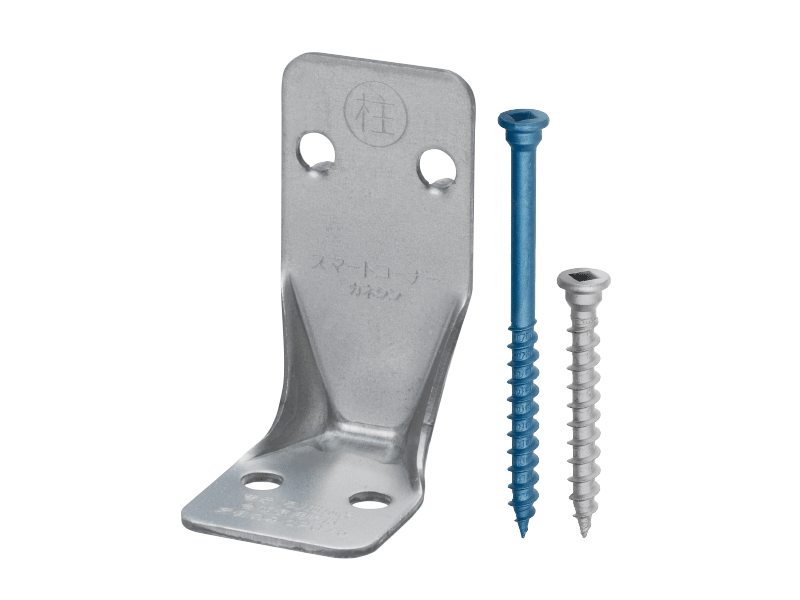

 スマートコーナー |
- | 4.2 | 0.79 | (一財)建材試験センター 品質性能試験報告書 |
第09A0880号 | |
 スマートコーナー合板タイプ |
- | 3.7 | 0.69 | (一財)建材試験センター 品質性能試験報告書 |
第09A0881号 | |
 DP-2エーステンプレート・S |
- | 5.9 | 1.1 | (一財)建材試験センター 品質性能試験報告書 |
第06A2654号 | |

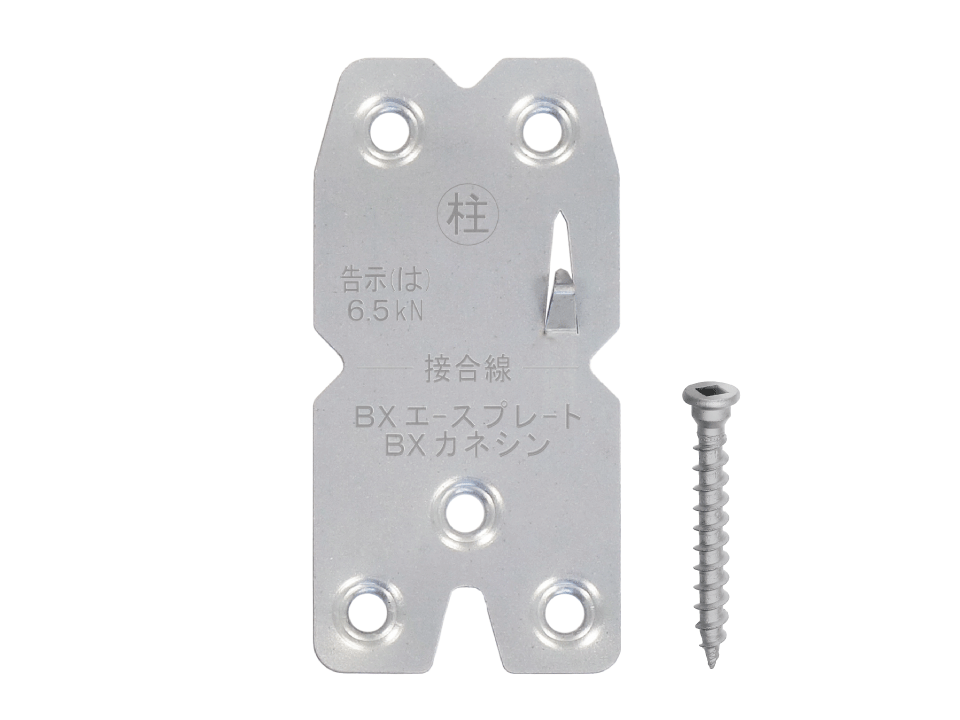

 BXエースプレート |
- | 6.5 | 1.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT013 | |

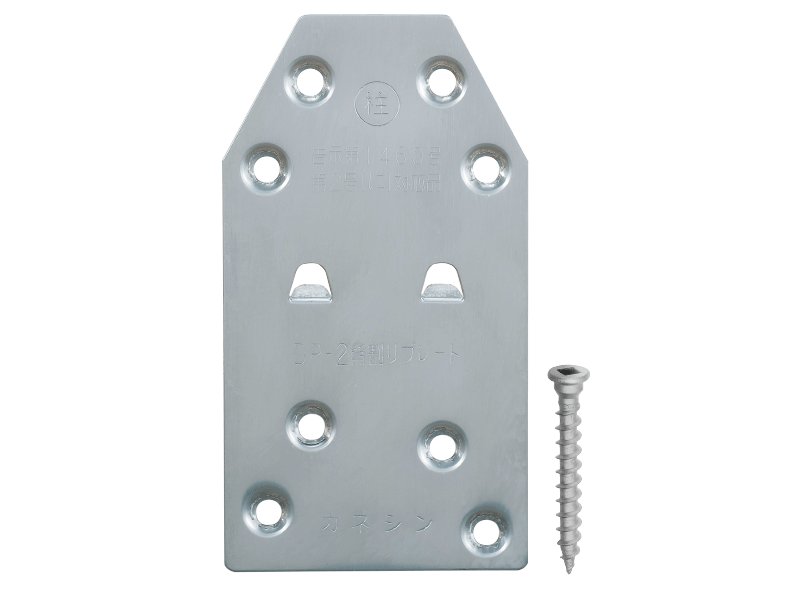

 DP-2背割りプレート |
- | 8.4 | 1.5 | (一財)建材試験センター 品質性能試験報告書 |
第06A2252号 | |
 背割りプレートZMG（壁合板タイプ） |
中柱 | 6.1 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT070 | |

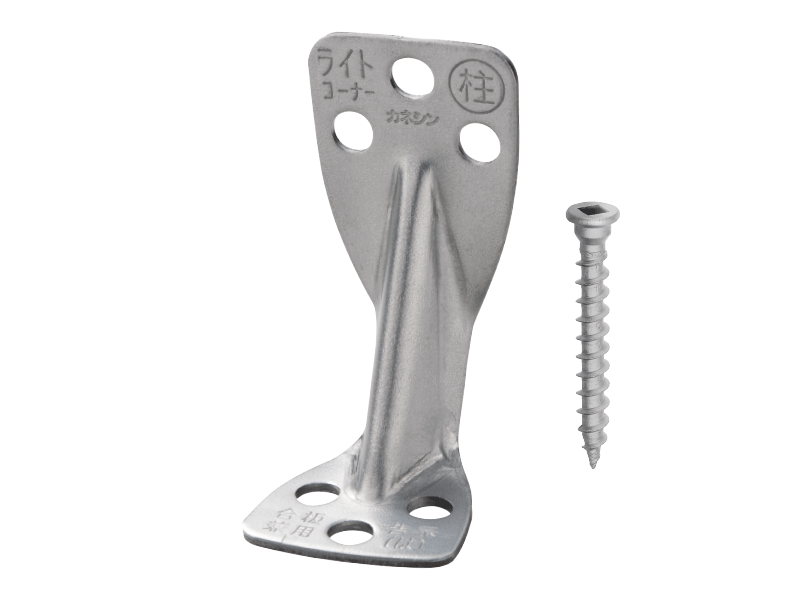

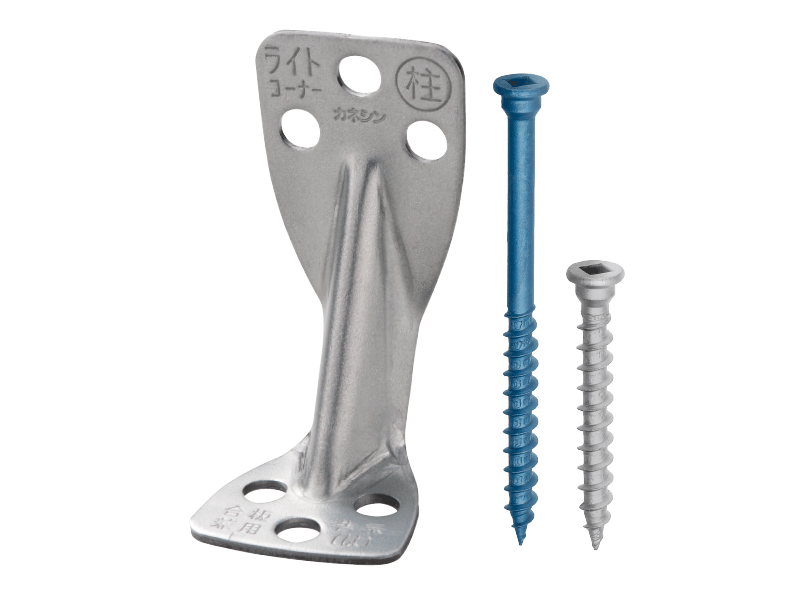

 ライトコーナー |
中柱 | 6.3 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT010 | |
 ライトコーナー |
隅柱 | 5.8 | 1.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT012 | |
 ライトコーナー合板タイプ |
中柱 | 6.0 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT011 | |
 ライトコーナー合板タイプ |
隅柱 | 5.9 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT013 | |

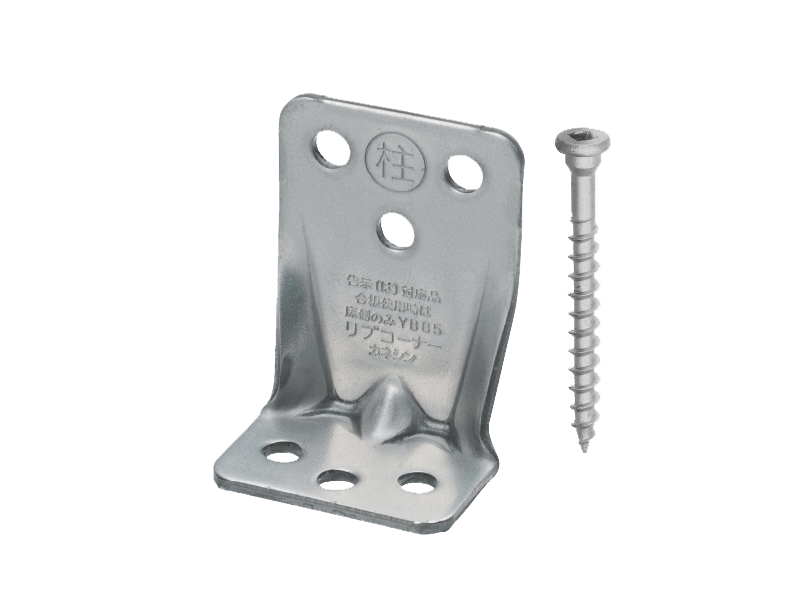

 リブコーナー |
中柱 | 6.6 | 1.2 | (一財)建材試験センター 品質性能試験報告書 |
第05A0586号 | |
 リブコーナー |
隅柱 | 6.5 | 1.2 | (一財)建材試験センター 品質性能試験報告書 |
第09A2356号 | |
 PZリブコーナー |
中柱 | 7.1 | 1.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP09-KT038 | |

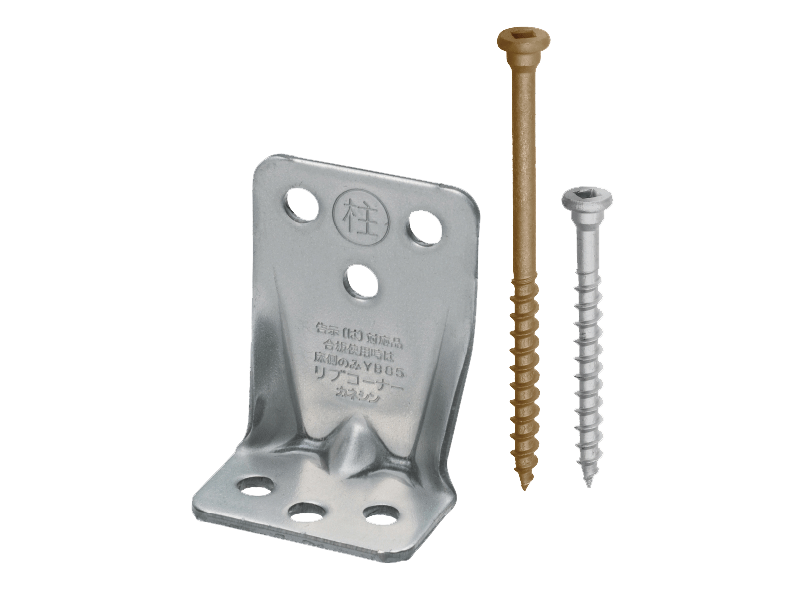

 リブコーナー合板タイプ |
1個使い合板30mm中柱 | 5.6 | 1.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT046 | プロイズタイプも共通 |
 リブコーナー合板タイプ |
1個使い合板30mm隅柱 | 6.9 | 1.3 | (一財)建材試験センター 品質性能試験報告書 |
第09A2358号 | |
 リブコーナー合板タイプ |
1個使い合板なし | 6.2 | 1.1 | (一財)建材試験センター 品質性能試験報告書 |
第07A2647号 | |
 リブコーナー合板タイプ |
2個使い合板30mm出隅 | 10.3 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT047 | プロイズタイプも共通 |
 リブコーナー合板タイプ |
2個使い合板30mm対面 | 10.7 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT048 | プロイズタイプも共通 |

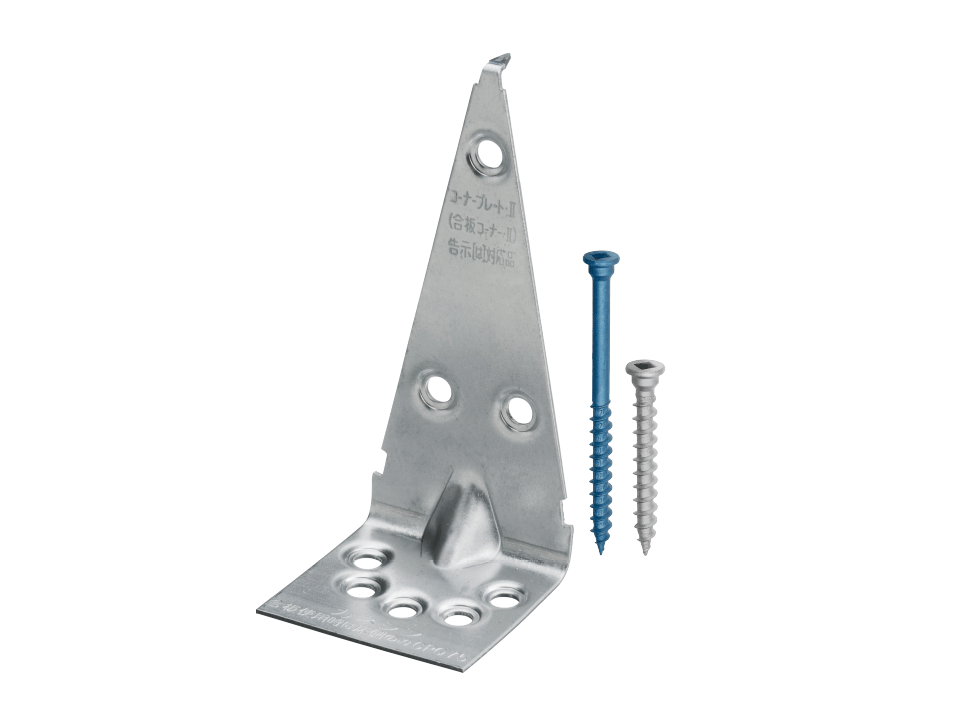

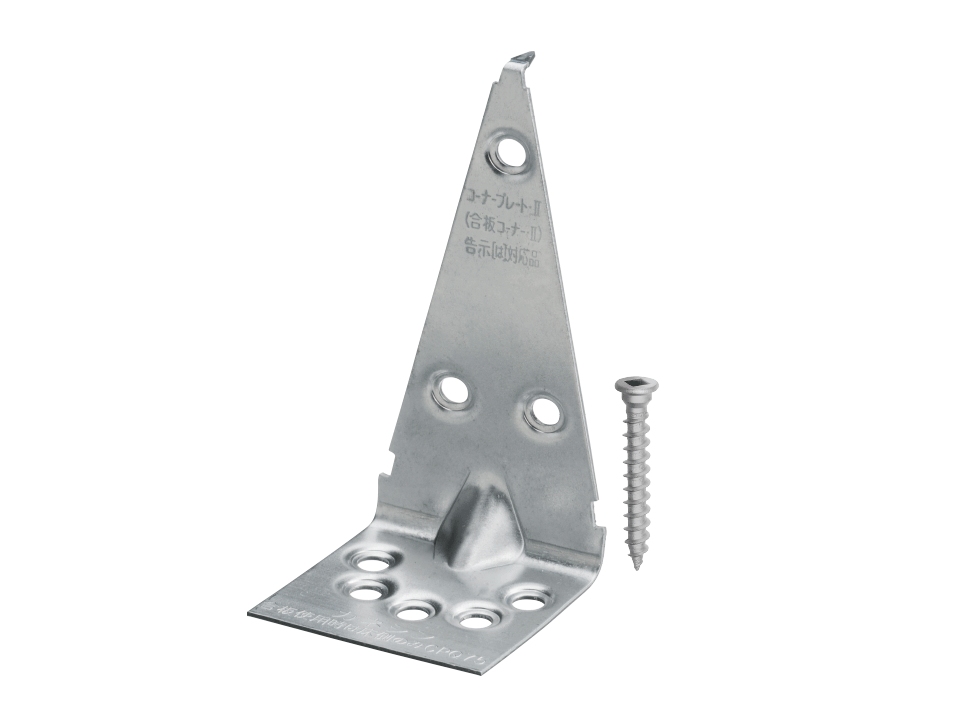

 コーナープレート・Ⅱ |
- | 6.2 | 1.1 | (一財)建材試験センター 品質性能試験報告書 |
第06A3692号 | |
 合板コーナー・Ⅱ |
合板なし | 5.2 | 0.9 | (一財)建材試験センター 品質性能試験報告書 |
第06A3694号 | |
 合板コーナー・Ⅱ |
合板30mm | 5.1 | 0.9 | (一財)建材試験センター 品質性能試験報告書 |
第06C0657号 | |

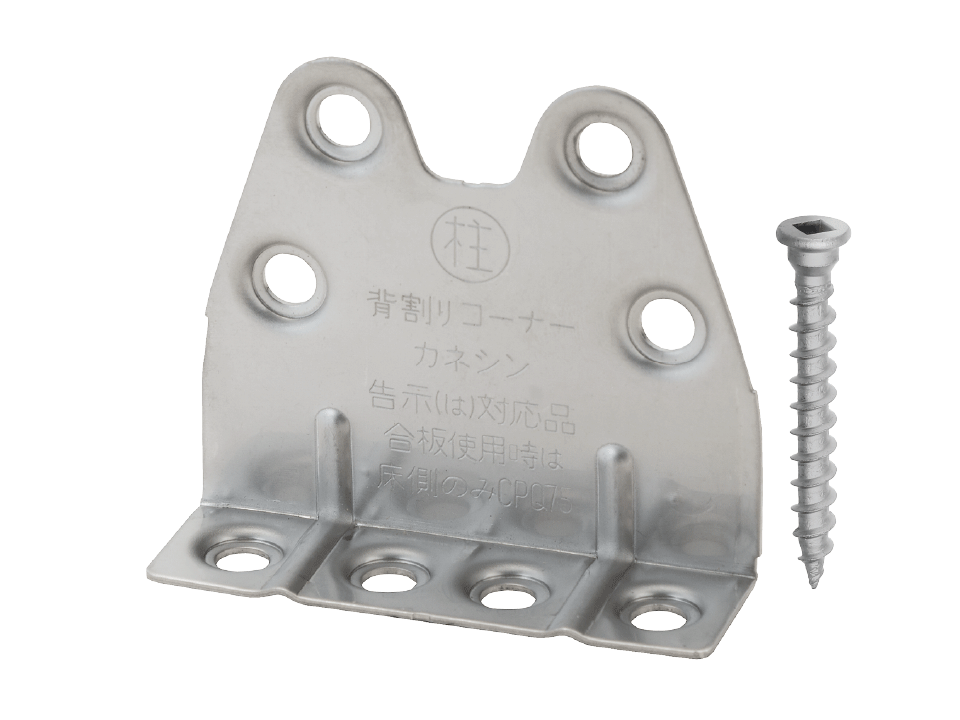

 背割りコーナー |
中柱 | 7.1 | 1.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT050 | |
 背割りコーナー |
隅柱 | 6.1 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT052 | |

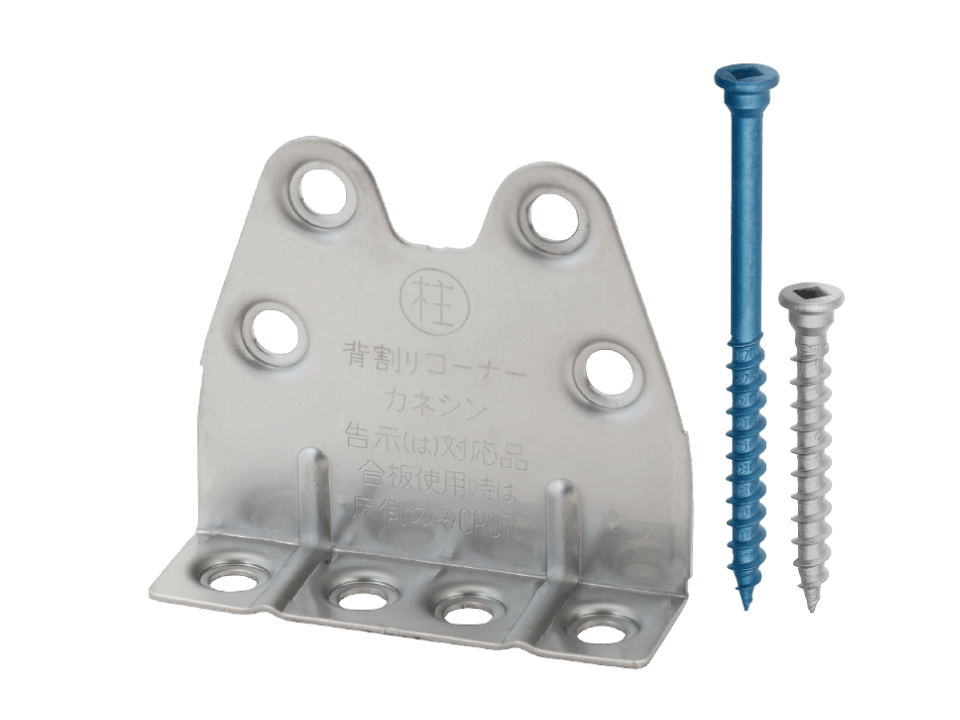

 背割りコーナー合板タイプ |
中柱 | 6.2 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT051 | |
 背割りコーナー合板タイプ |
隅柱 | 6.3 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT053 | |

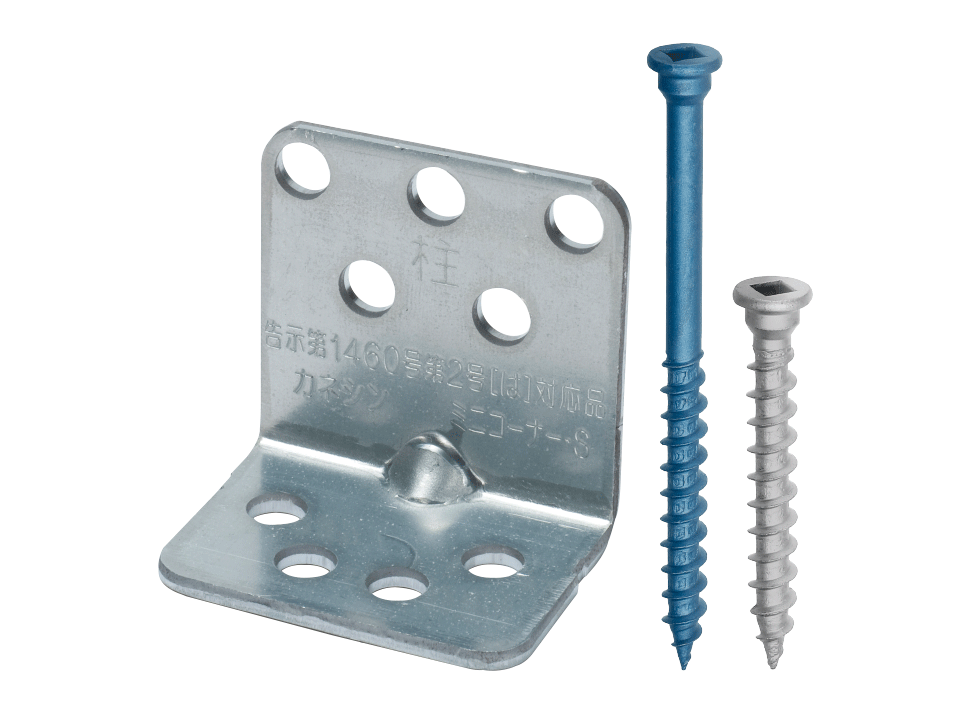

 ミニコーナー・S |
合板なし | 5.1 | 0.9 | (一財)建材試験センター 品質性能試験報告書 |
第06A2651号 | |
 ミニコーナー・S |
合板30mm | 5.6 | 1.0 | (一財)建材試験センター 品質性能試験報告書 |
第06A2652号 |
ホールダウン金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 DP-2マスタープレート |
- | 10.3 | 1.9 | (一財)建材試験センター 品質性能試験報告書 |
第06C0625号 | |

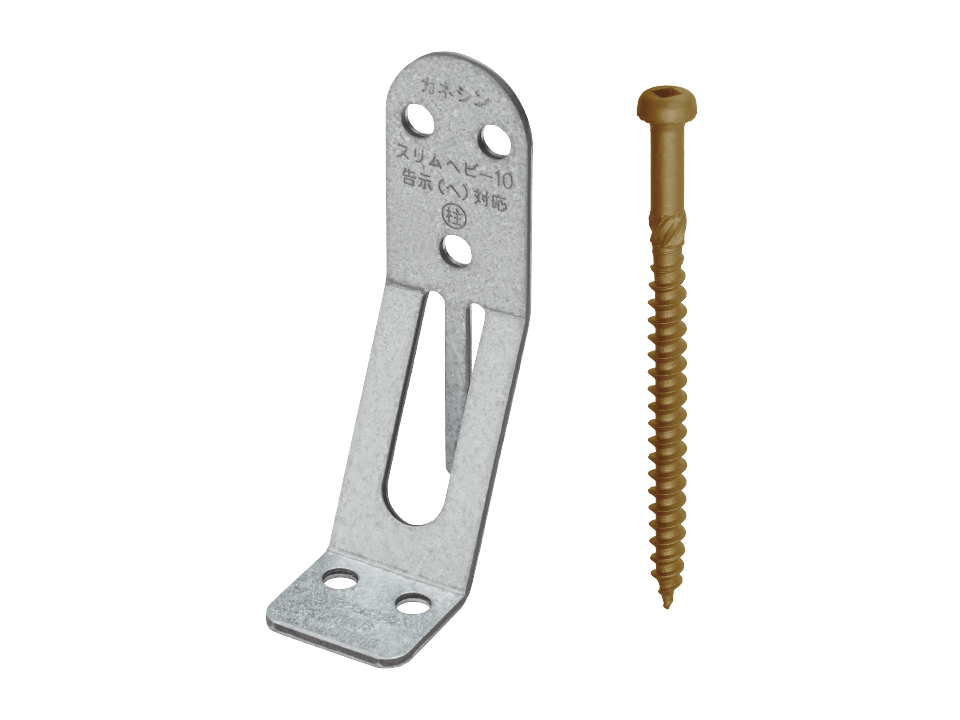

 スリムヘビー10 |
中柱 | 10.7 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT045 | |
 スリムヘビー10 |
隅柱 | 10.2 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT046 | |

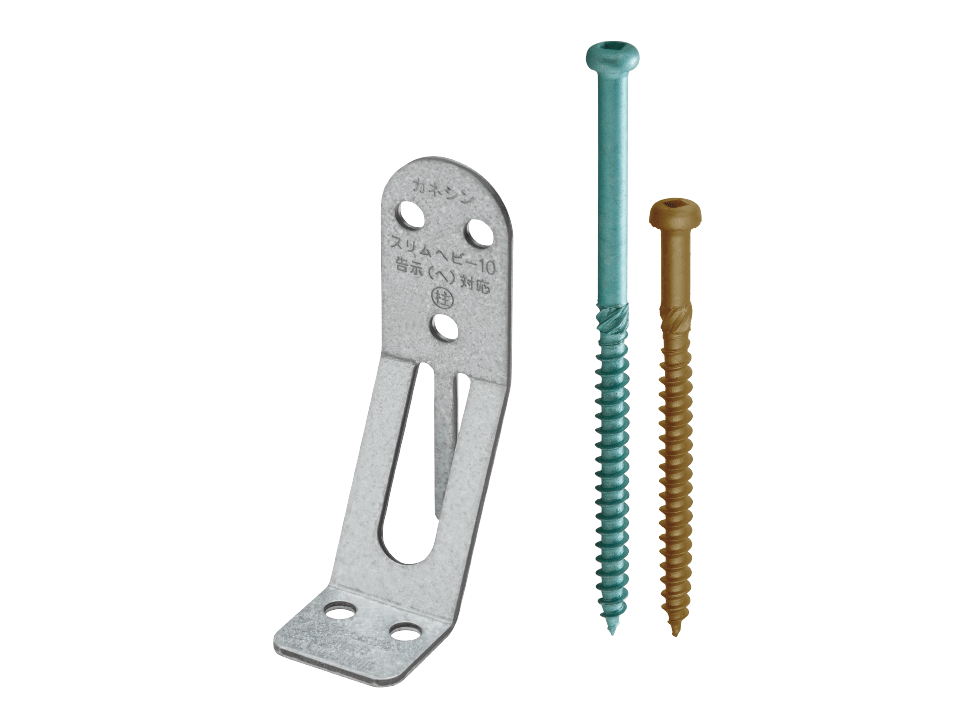

 スリムヘビー10合板タイプ |
中柱（合板仕様） | 10.1 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT054 | |
 スリムヘビー10合板タイプ |
隅柱（合板仕様） | 10.0 | 1.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT055 | |
 スリムヘビー10合板タイプ |
中柱（枠材仕様） | 10.4 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT038 | |
 スリムヘビー10合板タイプ |
隅柱（枠材仕様） | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT039 | |

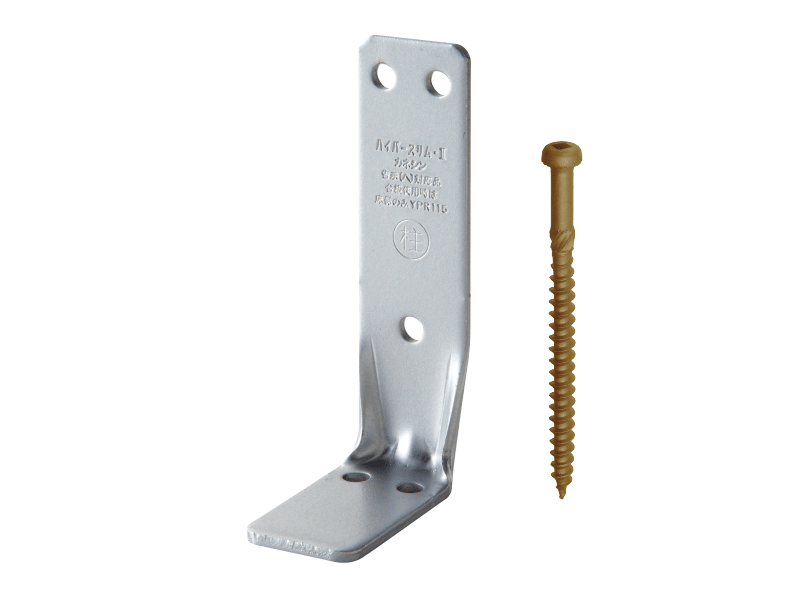

 PZハイパースリム・Ⅱ |
中柱 | 10.9 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT039 | |
 PZハイパースリム・Ⅱ |
隅柱 | 10.4 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT041 | |

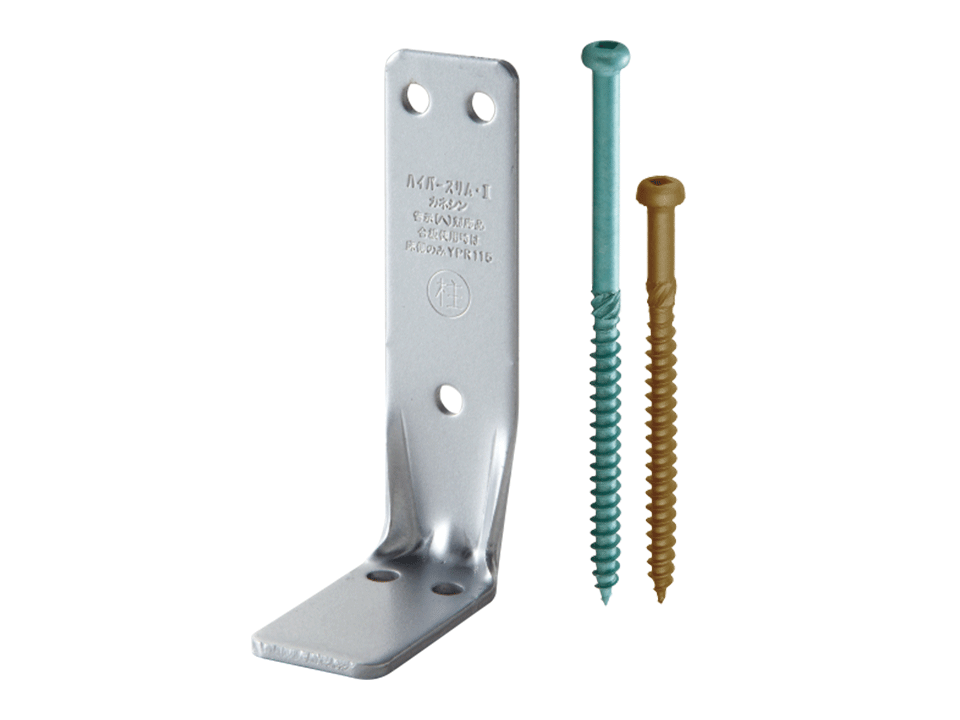

 PZハイパースリム・Ⅱ合板タイプ |
中柱 | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT040 | |
 PZハイパースリム・Ⅱ合板タイプ |
隅柱 | 10.0 | 1.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT042 | |

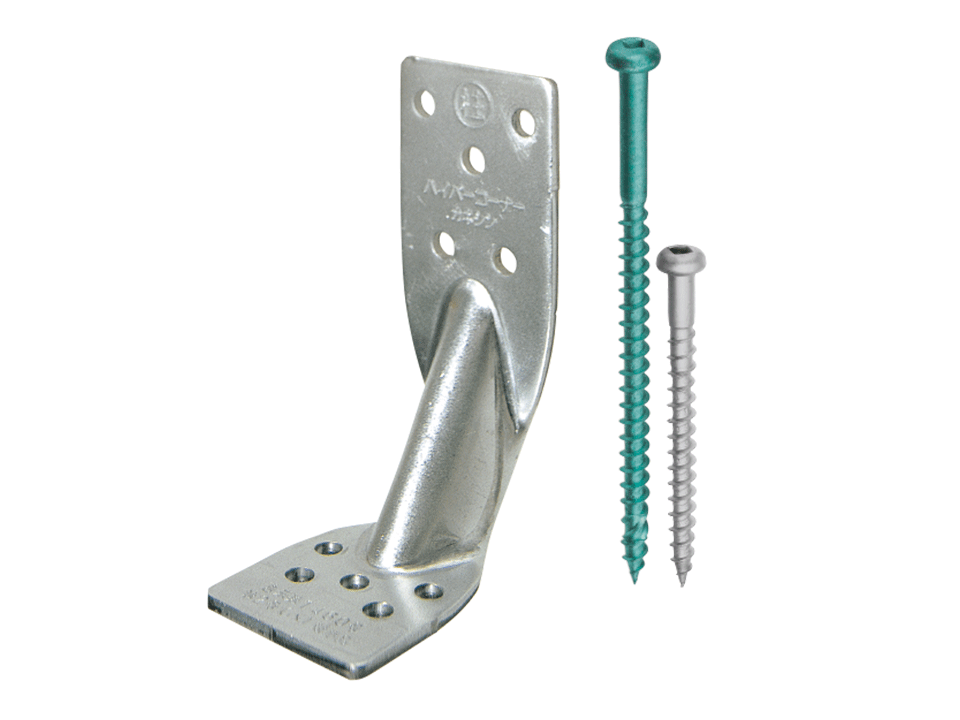

 ハイパーコーナー |
- | 10.0 | 1.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT026 | |
 〔枠材用〕ミドルコーナー10 |
中柱 | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT180 | |
 〔枠材用〕ミドルコーナー10 |
隅柱 | 11.6 | 2.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT133 | |

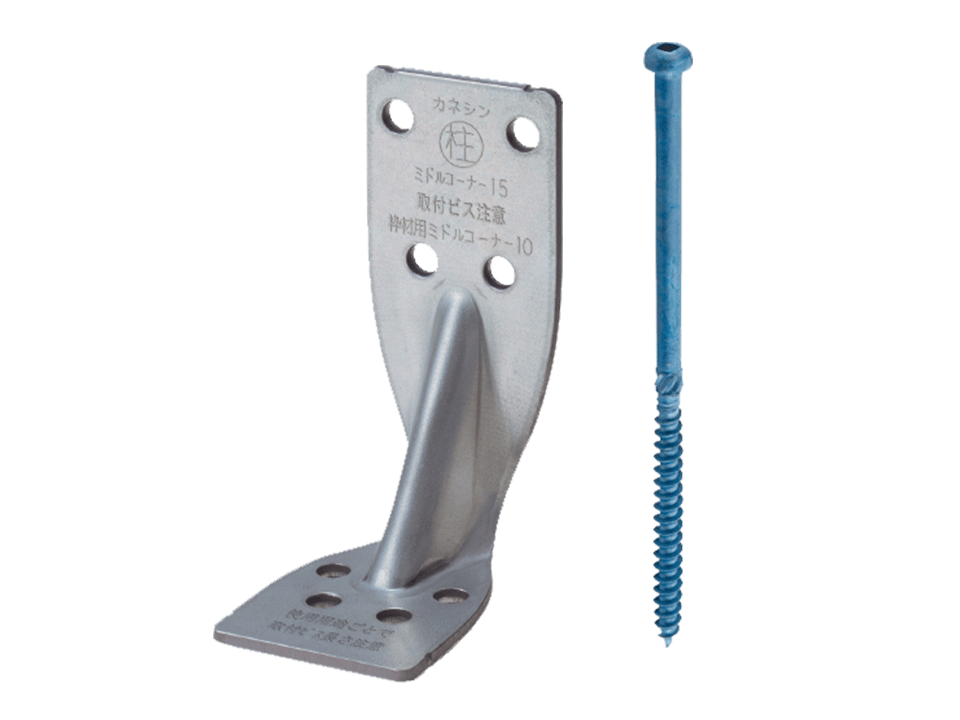

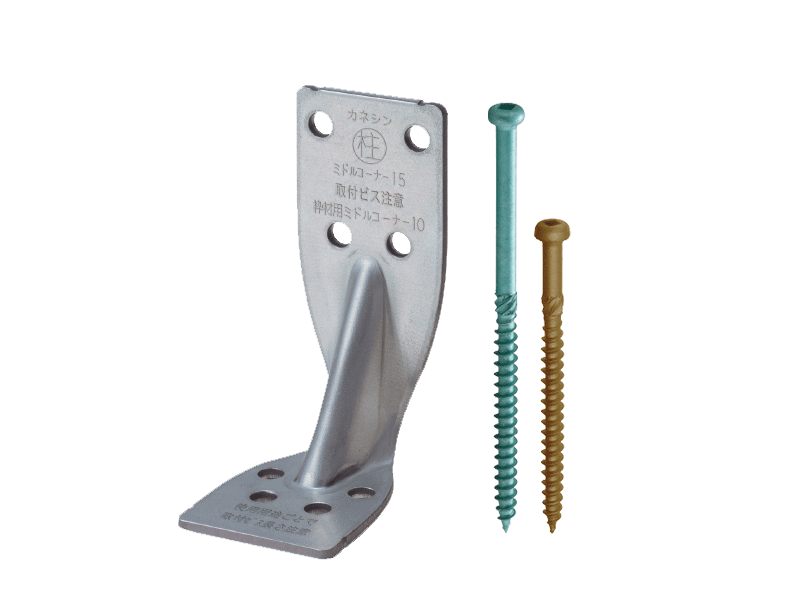

 ミドルコーナー15 |
中柱 | 16.3 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT003 | |
 ミドルコーナー15 |
隅柱 | 16.2 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT006 | |
 ミドルコーナー15合板タイプ |
中柱 | 18.0 | 3.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT004 | |
 ミドルコーナー15合板タイプ |
隅柱 | 17.5 | 3.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT007 | |

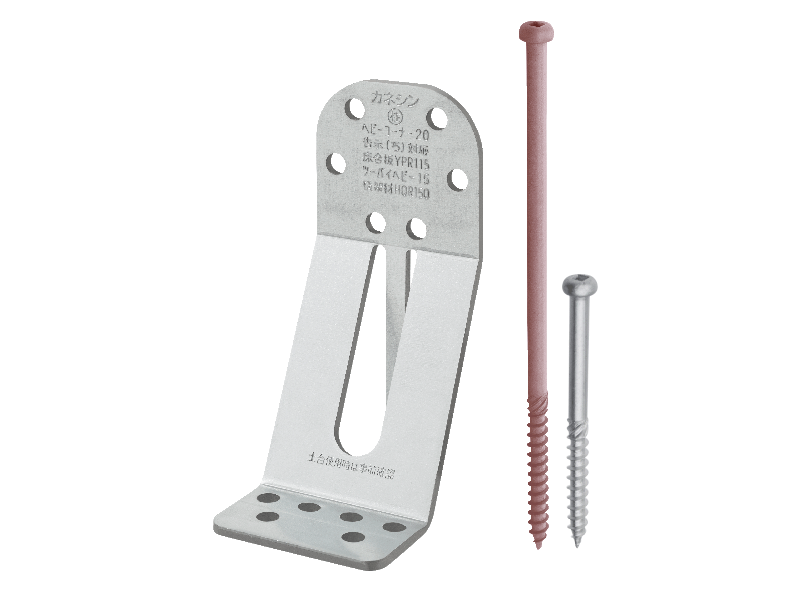

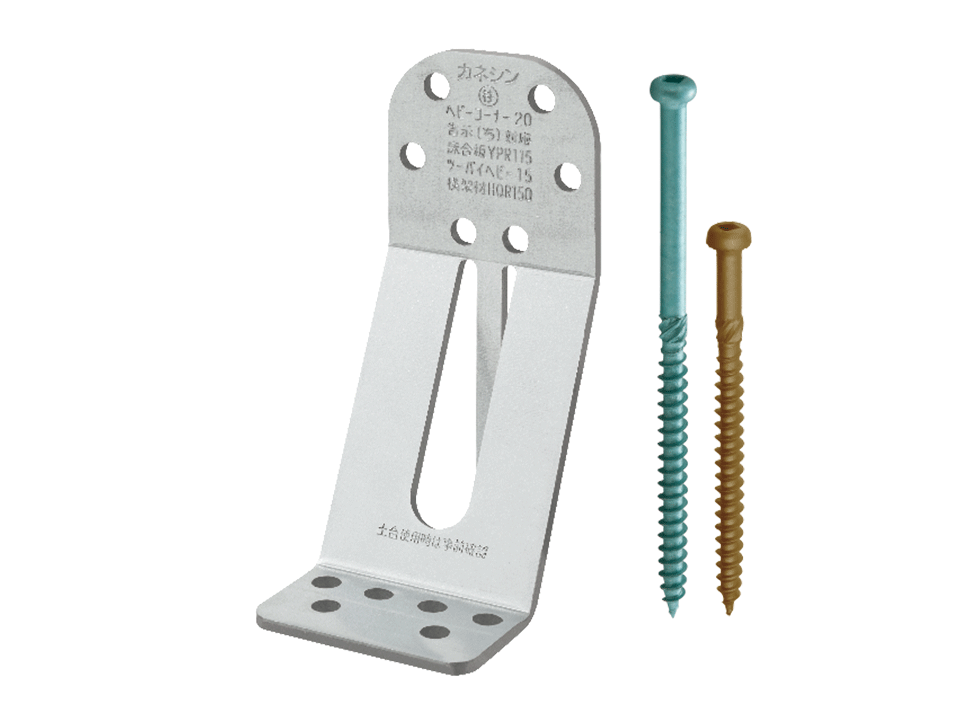

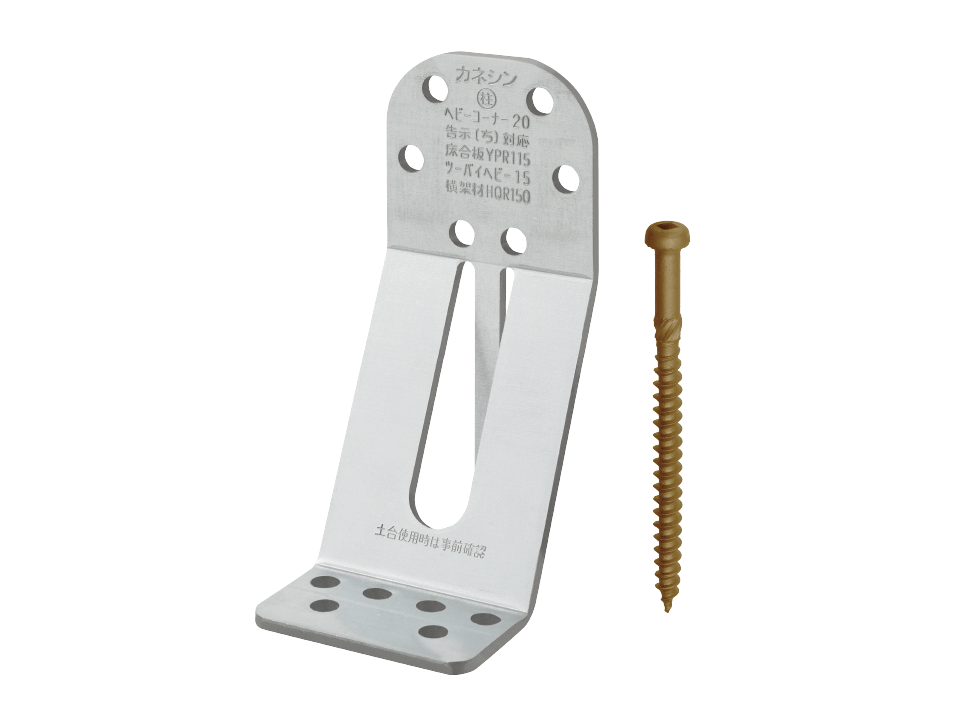

 ヘビーコーナー20 |
中柱 | 20.4 | 3.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT095 | |
 ヘビーコーナー20 |
隅柱 | 21.2 | 4.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT093 | |
 ヘビーコーナー20合板タイプ |
中柱 | 20.2 | 3.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT096 | |
 ヘビーコーナー20合板タイプ |
隅柱 | 22.0 | 4.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT094 | |
 プルースホールダウン25 |
- | 25.3 | 4.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT028 | |
 プルースホールダウン40 |
- | 40.3 | 7.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT092 | |

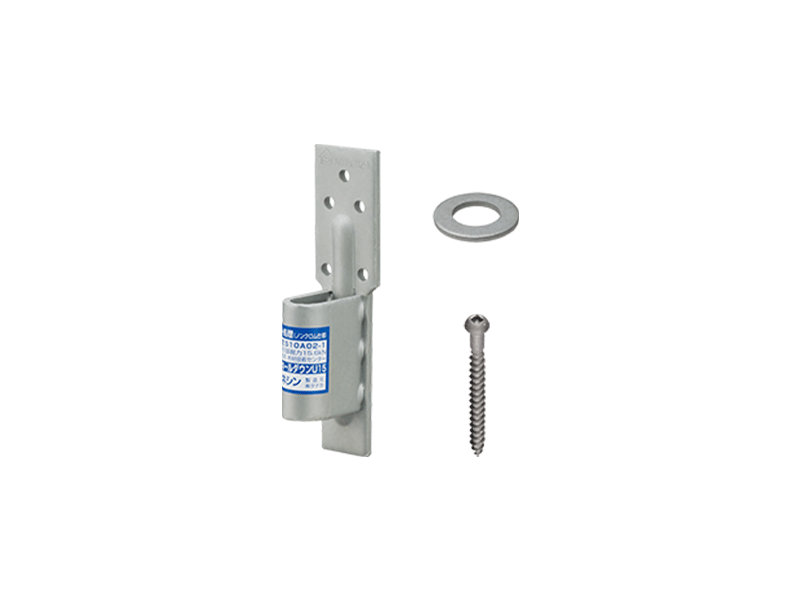

 ビスどめホールダウンU |
U15 | 15.7 | 2.9 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-10A02-01 | |
 ビスどめホールダウンU |
U20 | 21.0 | 3.9 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-10A02-02 | |
 ビスどめホールダウンU |
U25 | 28.7 | 5.4 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-10A01-02 | |
 ビスどめホールダウンU |
U35 | 35.4 | 6.6 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-10A01-03 | |

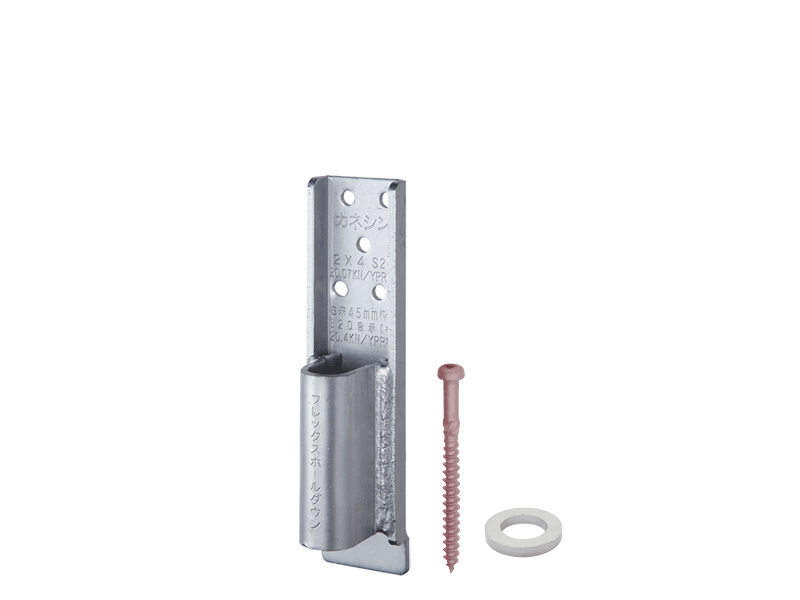

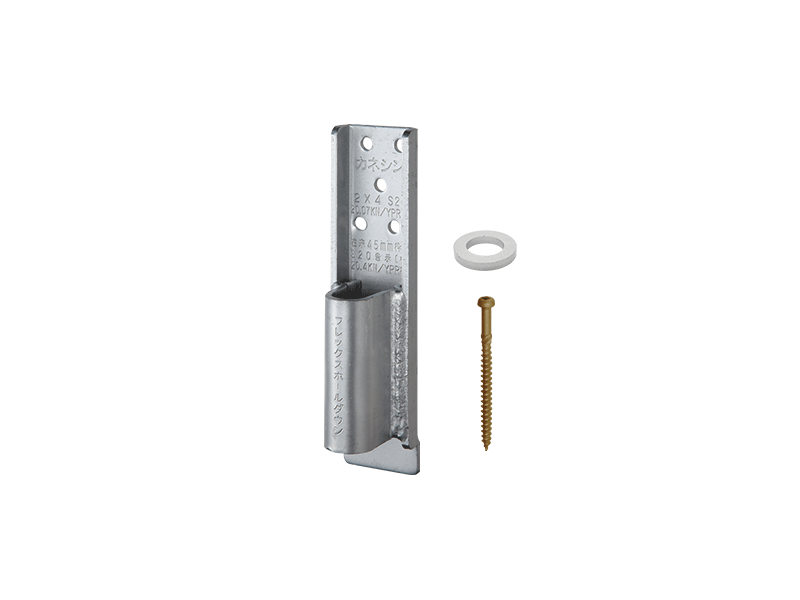

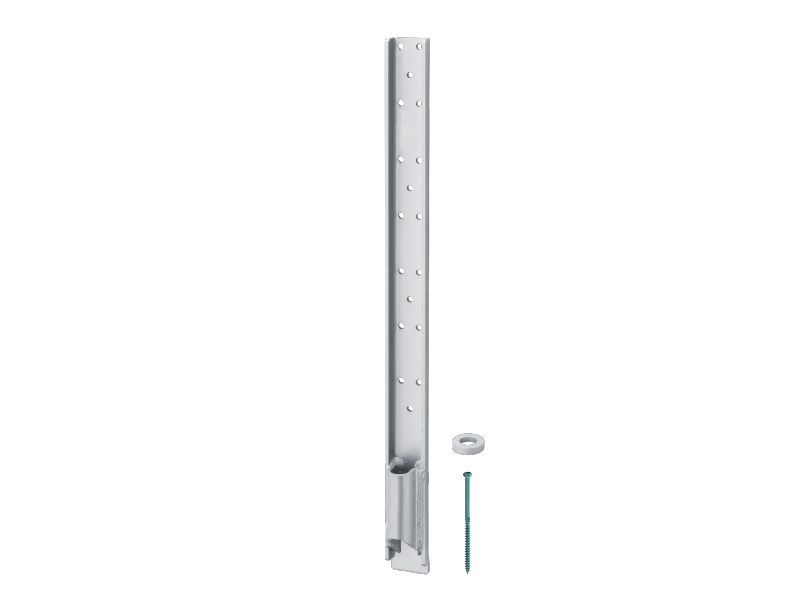

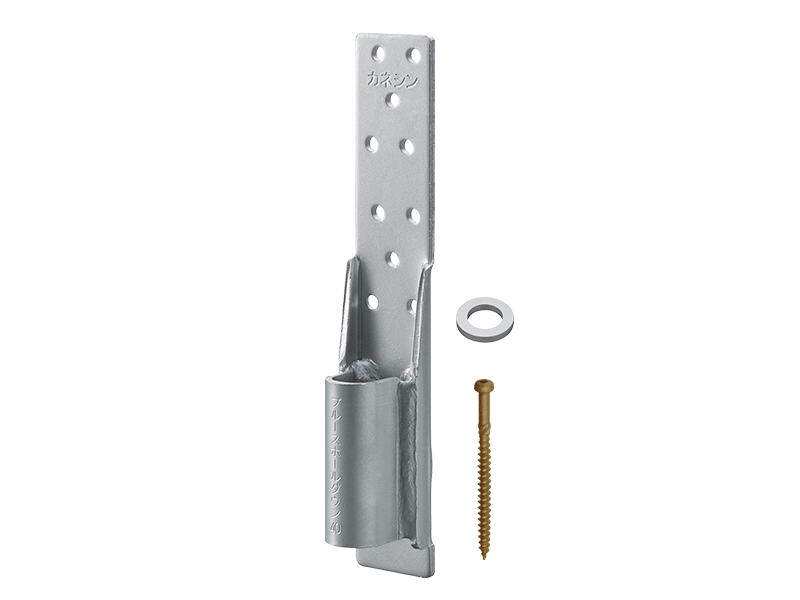

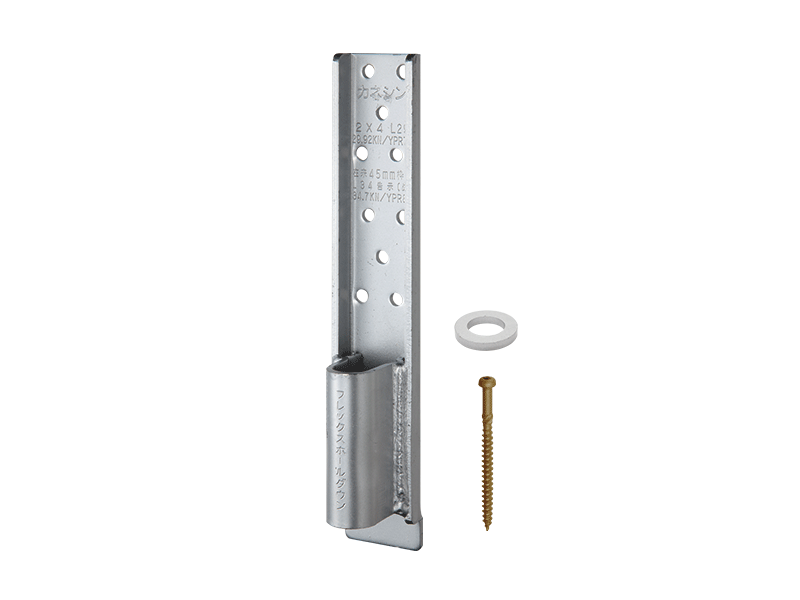

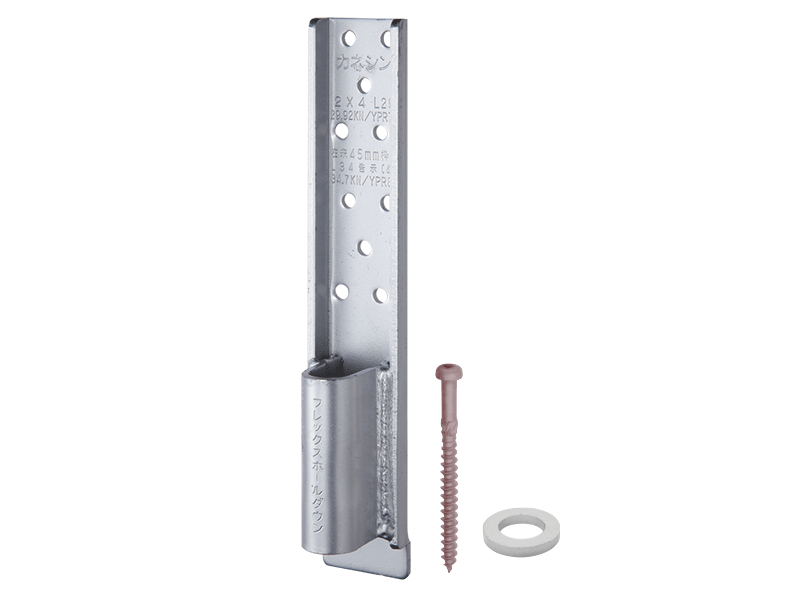

 〔枠材用〕フレックスホールダウン |
FFH-S20 | 20.4 | 3.8 | (一財)建材試験センター 品質性能試験報告書 |
HP10-KT099 | |
 〔枠材用〕フレックスホールダウン |
FFH-L34 | 34.7 | 6.5 | (一財)建材試験センター 品質性能試験報告書 |
HP10-KT100 | |
 高耐力フレックスホールダウン60 |
- | 60.0 | 11.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT026 | |
 〔枠材用〕高耐力フレックスホールダウン |
枠材30mm/枠材45mm | 47.9/54.3 | 9.0/10.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT035/HP19-KT034 | |

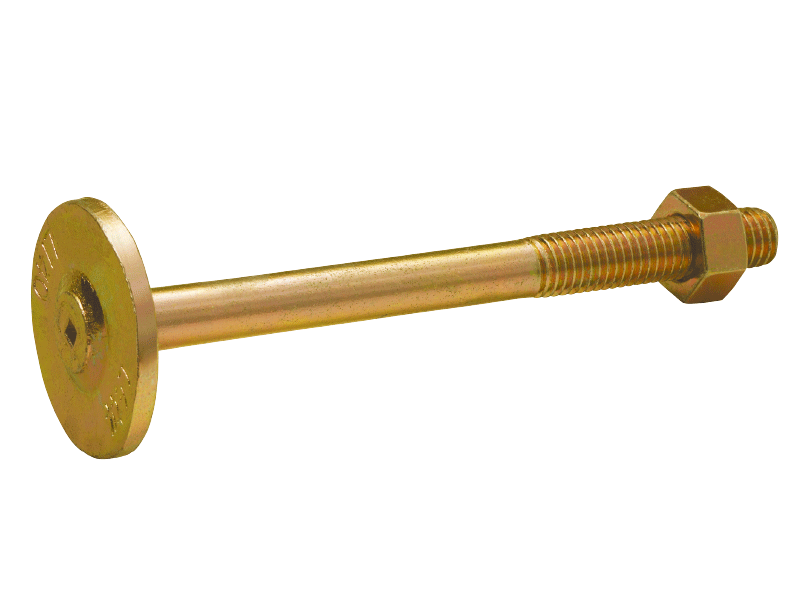

 円形座付ボルトⅡ |
- | 15.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT062 | プロイズタイプも共通 | |
 偏芯座金付ボルト36 ※ |
- | 36.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT095 | ※木造軸組工法住宅の許容応力度設計（2008年版）により算出 プロイズタイプも共通 |
筋かい金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

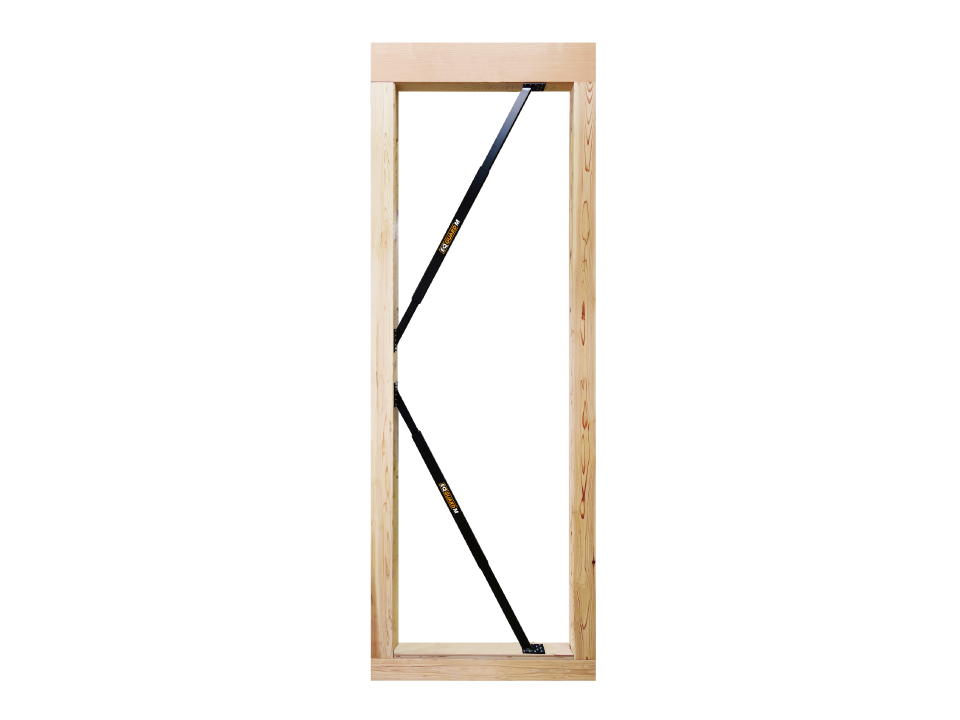

 DIT制震筋かい金物 |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定（木）-15-004-2 | |||

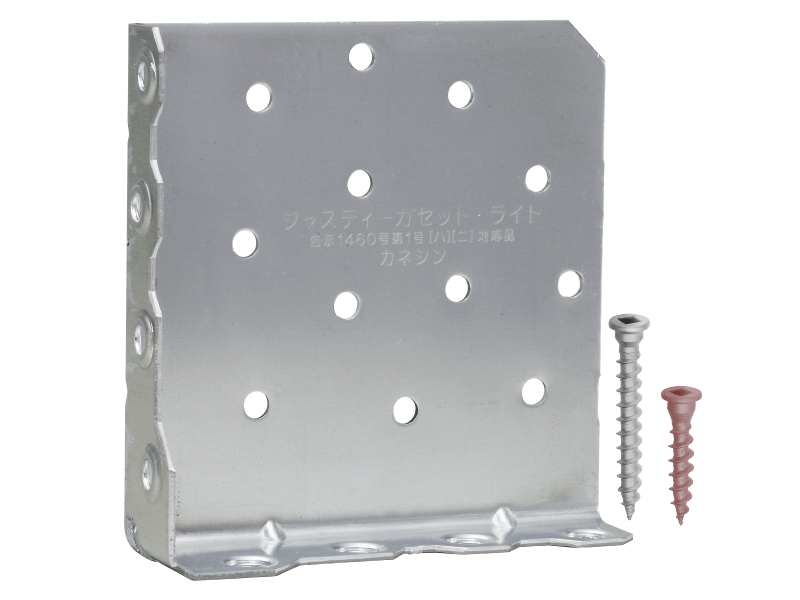

 ジャスティーガセット・ライト |
壁倍率1.5倍 | (一財)建材試験センター 品質性能試験報告書 |
第06A2332号 | |||
 ジャスティーガセット・ライト |
壁倍率2倍 | (一財)建材試験センター 品質性能試験報告書 |
第06A2333号 | |||

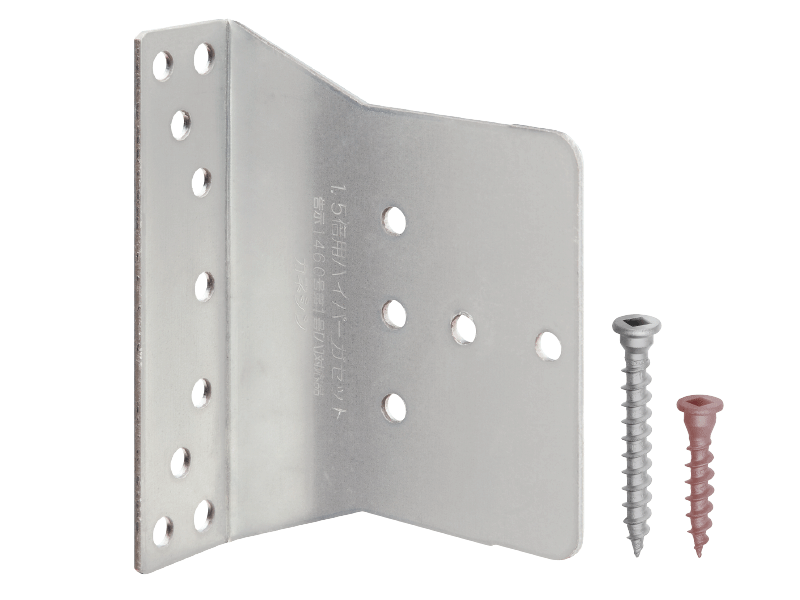

 1.5倍用ハイパーガセット |
内付け合板なし | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT119 | |||
 1.5倍用ハイパーガセット |
内付け合板30mm | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT061 | |||
 1.5倍用ハイパーガセット |
外付け合板なし | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT062 | |||
 1.5倍用ハイパーガセット |
外付け合板30mm | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT063 | |||

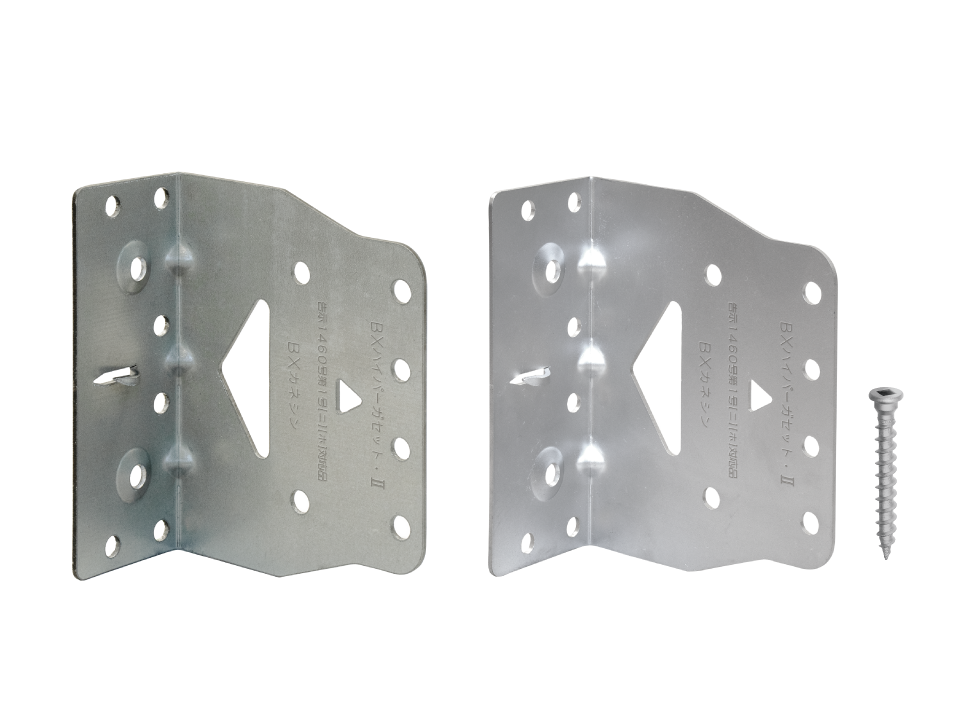

 BXハイパーガセット・Ⅱ |
内付け | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT045 | |||
 BXハイパーガセット・Ⅱ |
外付け | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT044 | |||

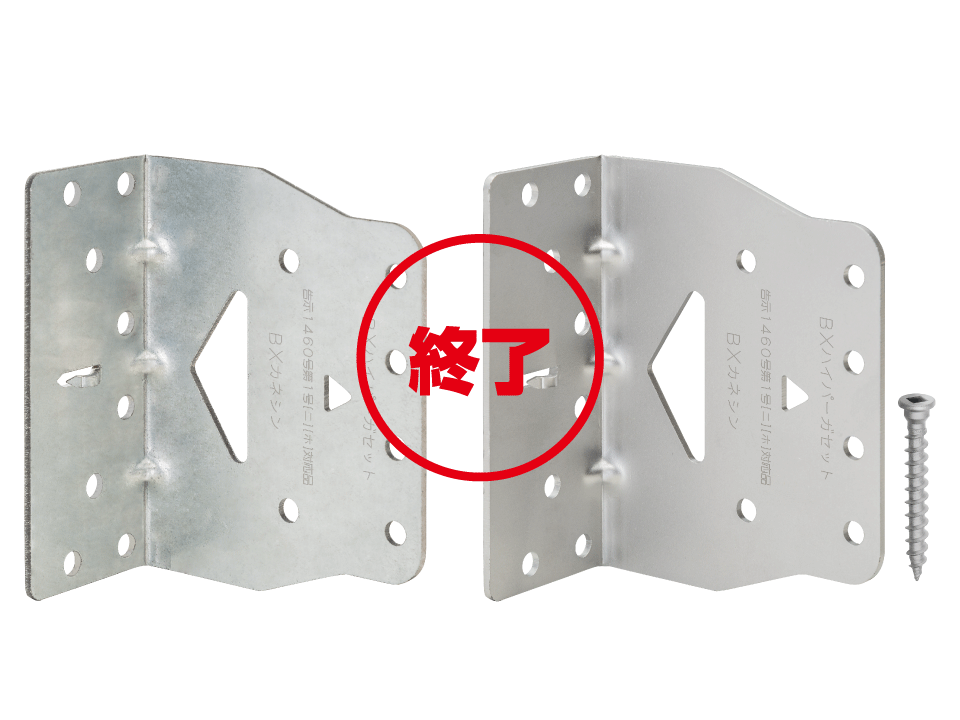

 BXハイパーガセット |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT082 | プロイズタイプも共通 | ||
 柱施工筋かい金物Ⅲ |
内付け合板なし | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT082 | |||
 柱施工筋かい金物Ⅲ |
内付け合板30mm | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT075 | |||
 柱施工筋かい金物Ⅲ |
外付け合板なし | (一財)建材試験センター 品質性能試験報告書 |
第08A2435号 | |||
 柱施工筋かい金物Ⅲ |
外付け合板30mm | (一財)建材試験センター 品質性能試験報告書 |
第08A2434号 | |||
 PS筋かい金物 |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定(木)-14-007-002 | |||
 PS筋かい金物合板タイプ |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定(木)-14-007-002 | |||

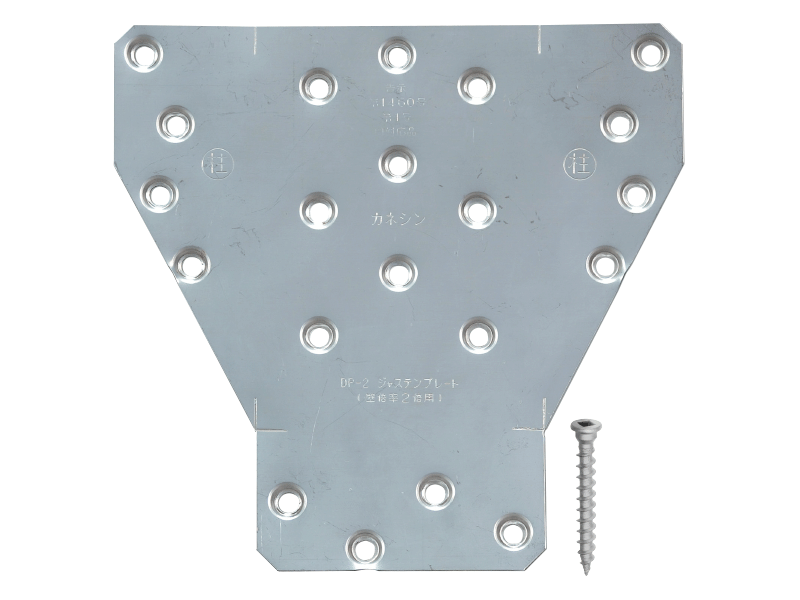

 DP-2ジャステンプレート |
- | (一財)建材試験センター 品質性能試験報告書 |
第06A2331号 | |||

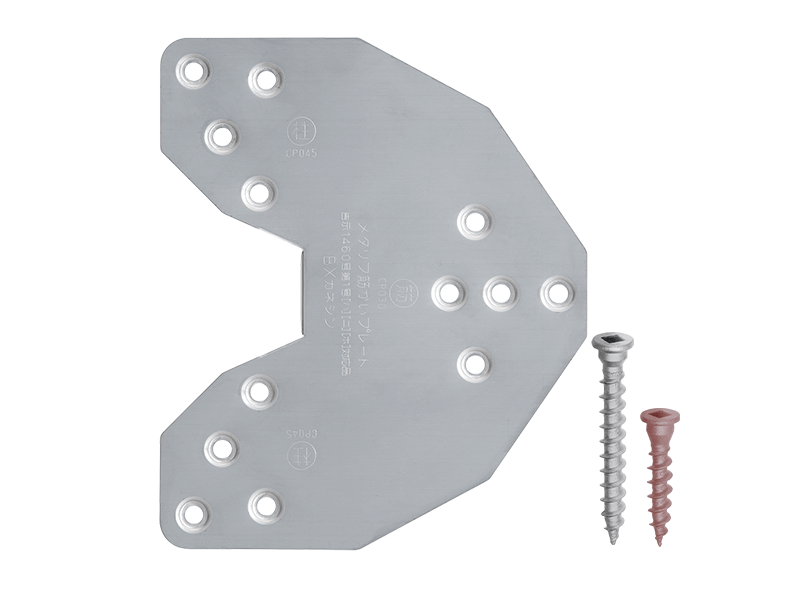

 メタリフ筋かいプレート |
壁倍率1.5倍 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT008 | |||
 メタリフ筋かいプレート |
壁倍率2倍/壁倍率3倍 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT009 |
たる木止め金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

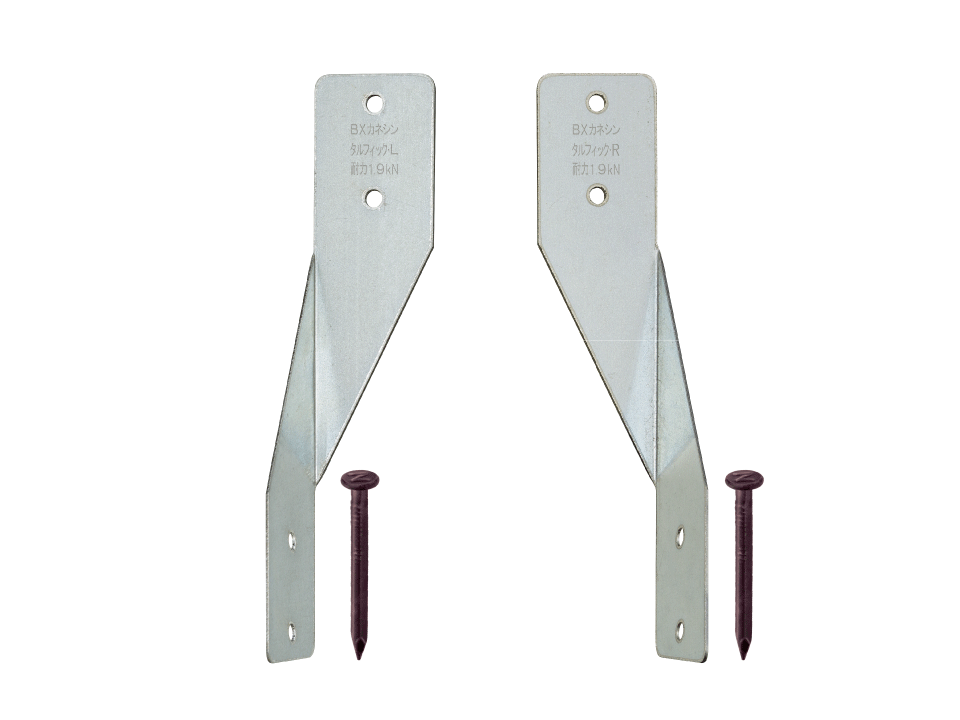

 タルフィック・L/タルフィック・R |
- | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT056 | ||

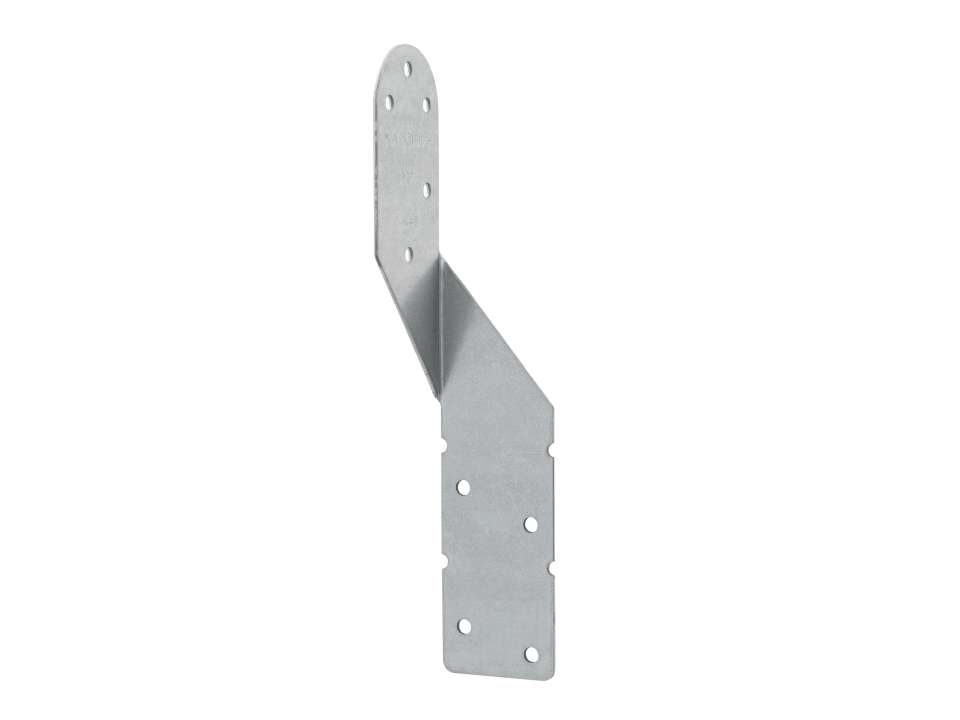

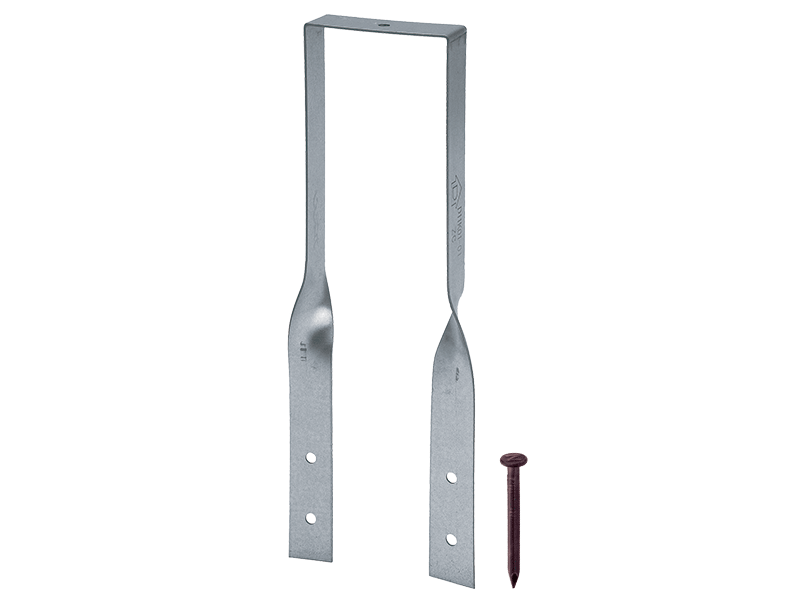

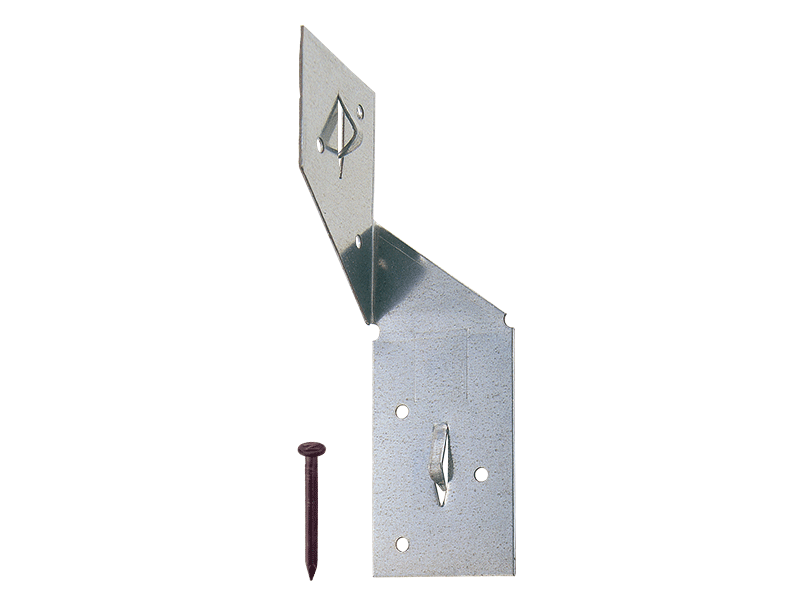

 ハリケンタイ |
ひねり金物ST-12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11H01-05 | |||
 たる木クランプ・Ⅱ |
ひねり金物ST-12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11K07-01 | |||

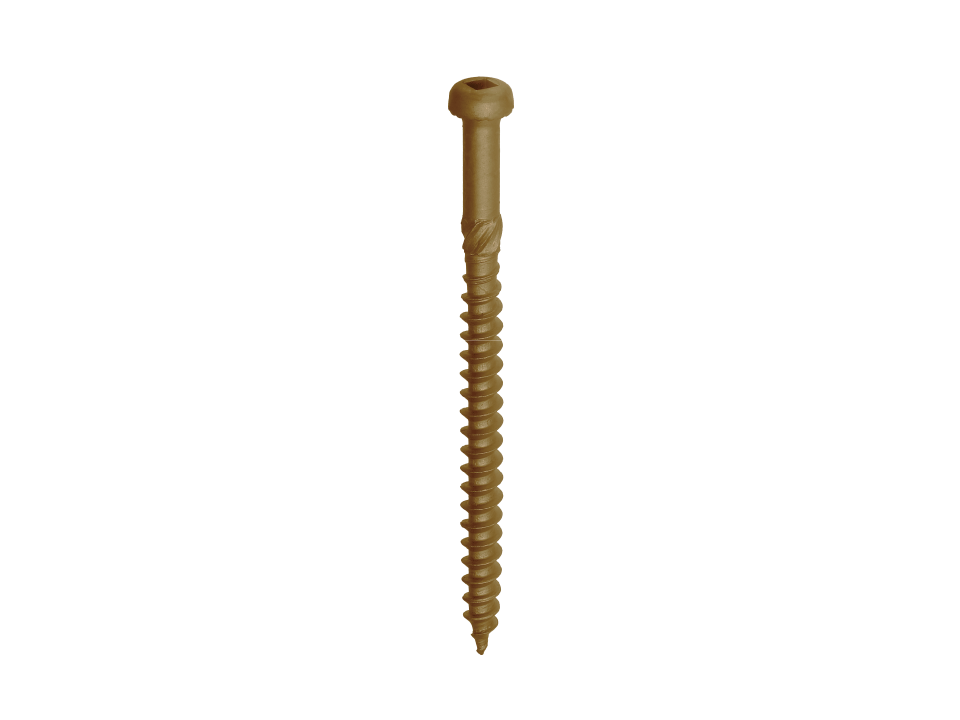

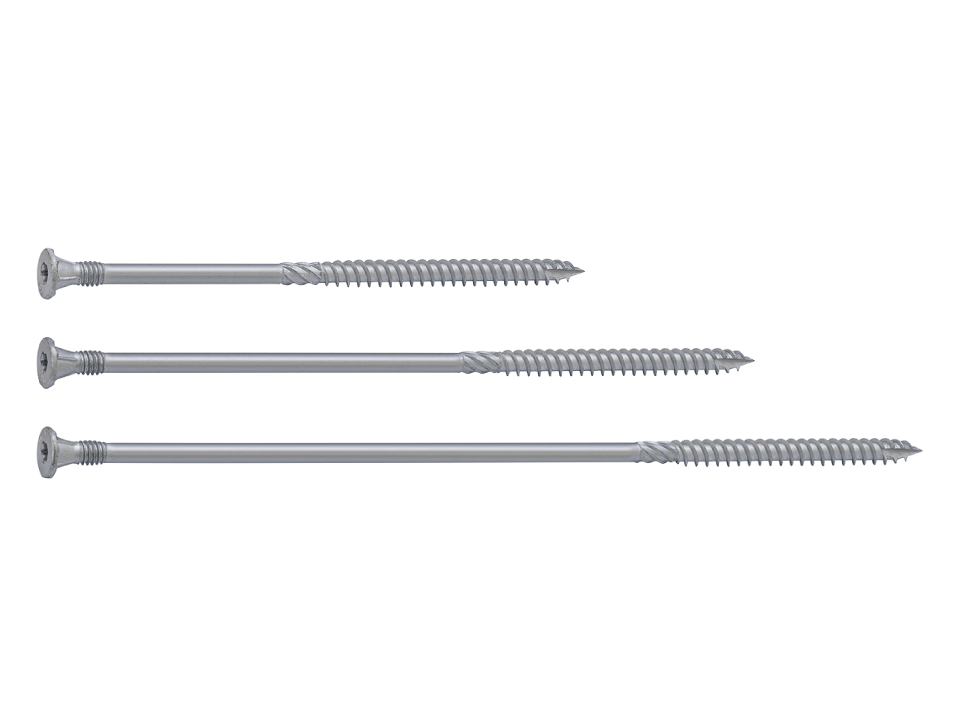

 BX高耐力たる木ビス |
たる木打ち込み（野地板：構造用合板） | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT021 | ||
 BXタルキーネジ |
たる木打ち込み | 1.9 | (一財)建材試験センター 品質性能試験報告書 |
第11A1096号 | ||
 BX高耐力たる木ビス |
たる木打ち込み（野地板：構造用合板） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-020-2 | |||
 BXタルキーネジ |
野地上打ち込み | 1.8 | ハウスプラス住宅保証(株) 性能試験成績証明書 |
HP25-KT045 | ||
 BX高耐力たる木ビス |
野地上打ち込み（野地板：OSB） | 2.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT040 | ||
 BX高耐力たる木ビス |
野地上打ち込み（野地板：OSB） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-22-002 | |||

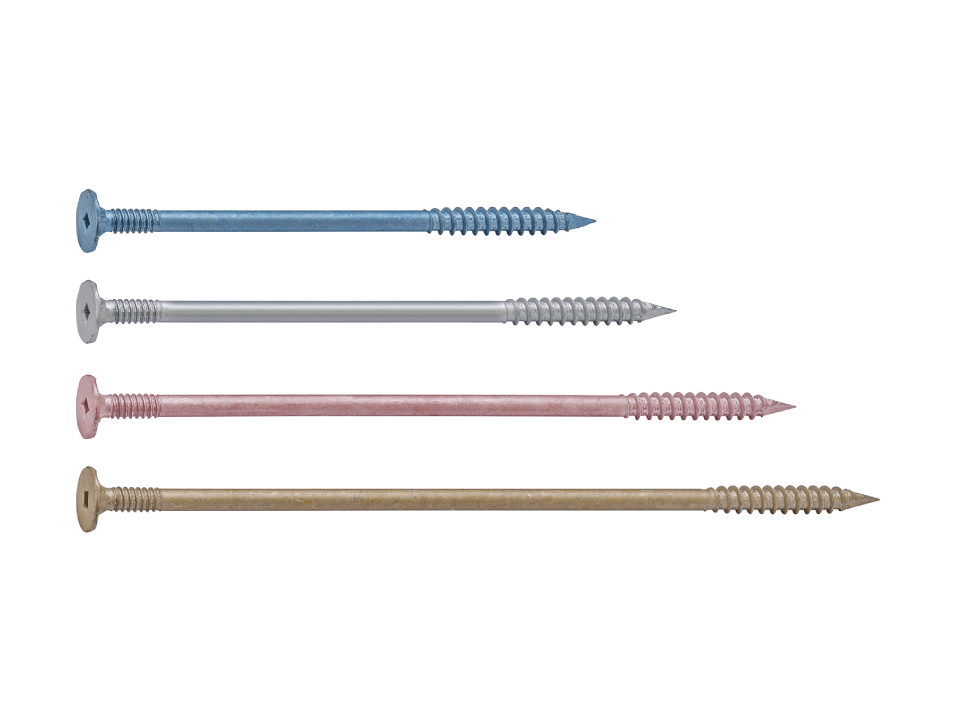

 BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板） | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT039 | ||
 BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-22-001 | |||
 BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板 全層スギ） | 2.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT122 |
水平構面補強金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

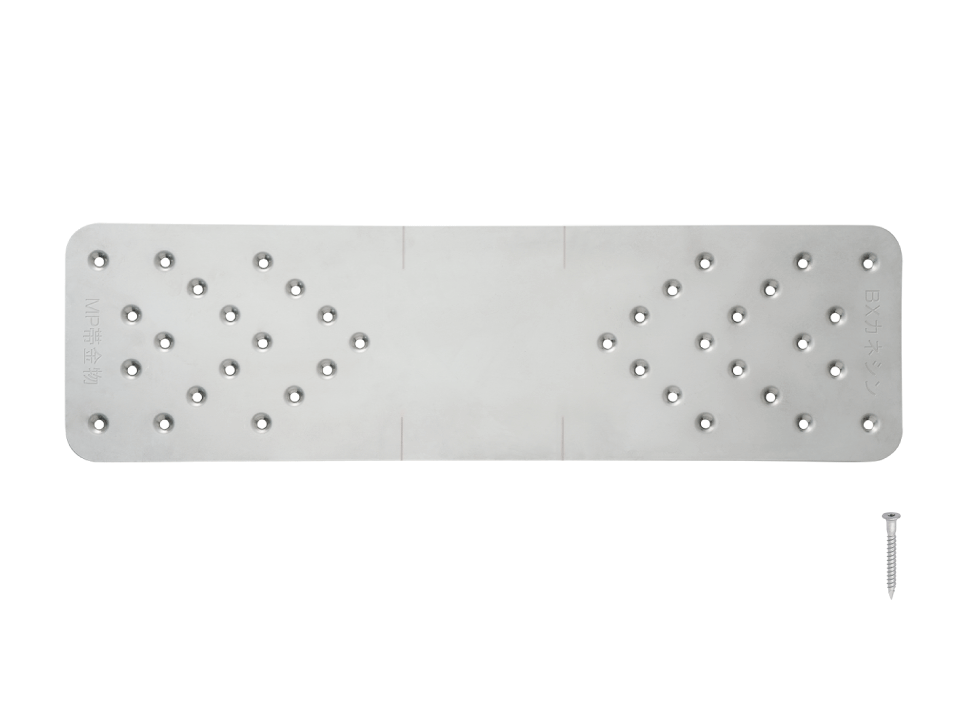

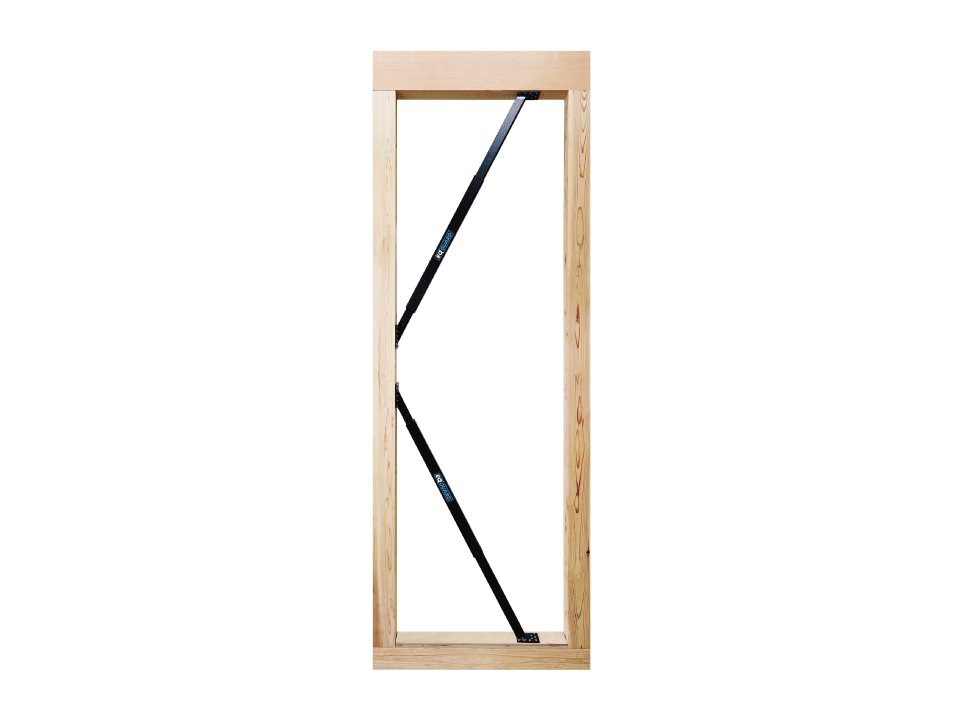

 BXブレースシート |
- | ハウスプラス住宅保証（株） 評価書 |
HP評価（木）-24-005 |
リフォーム対応
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

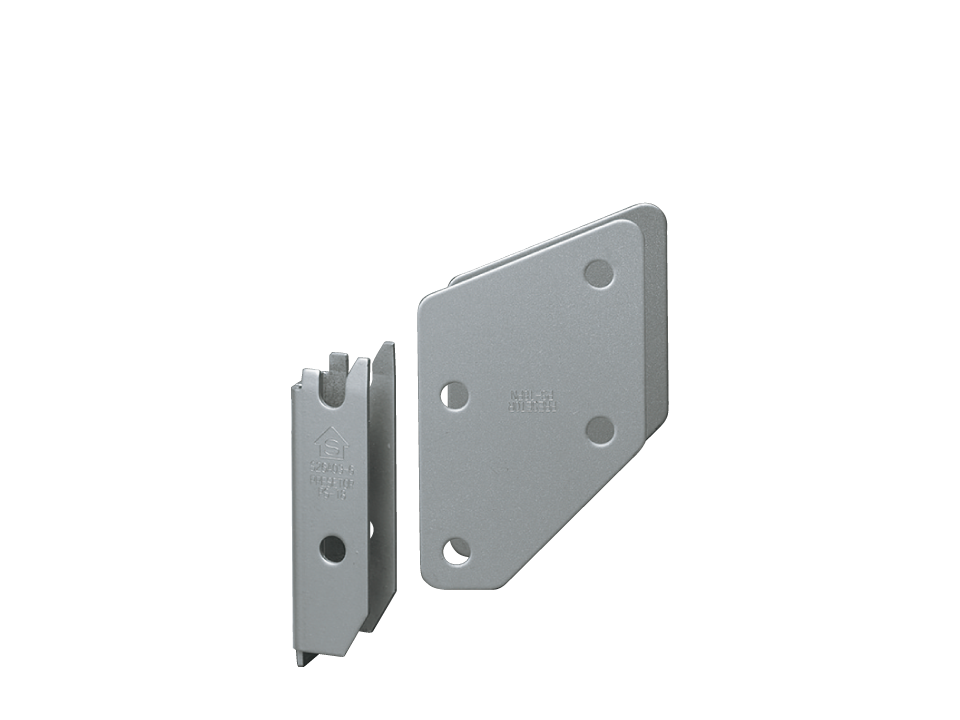

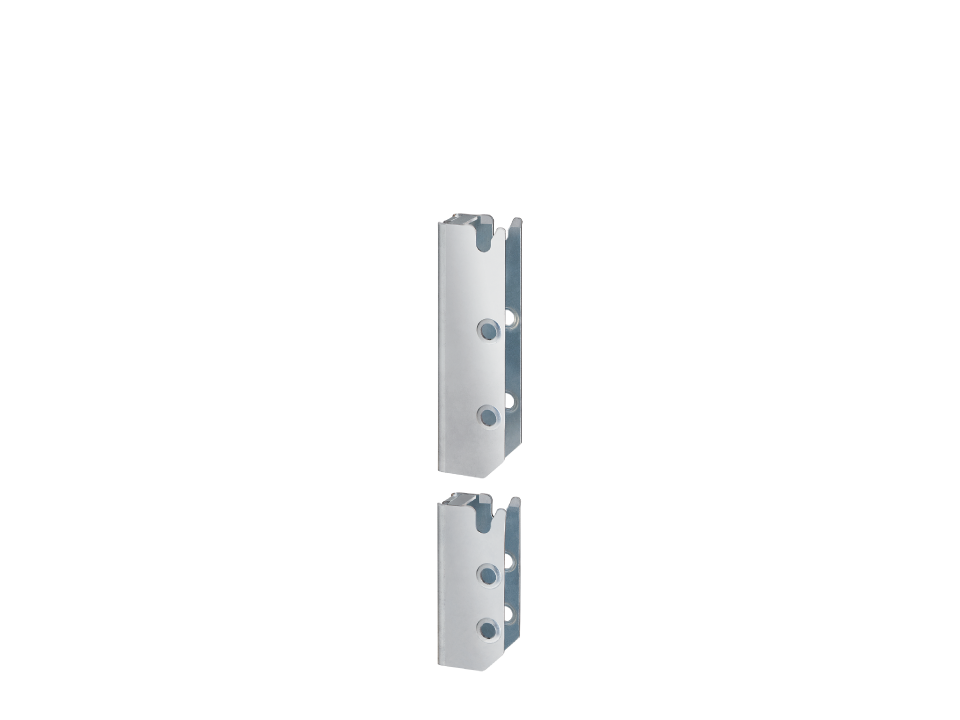

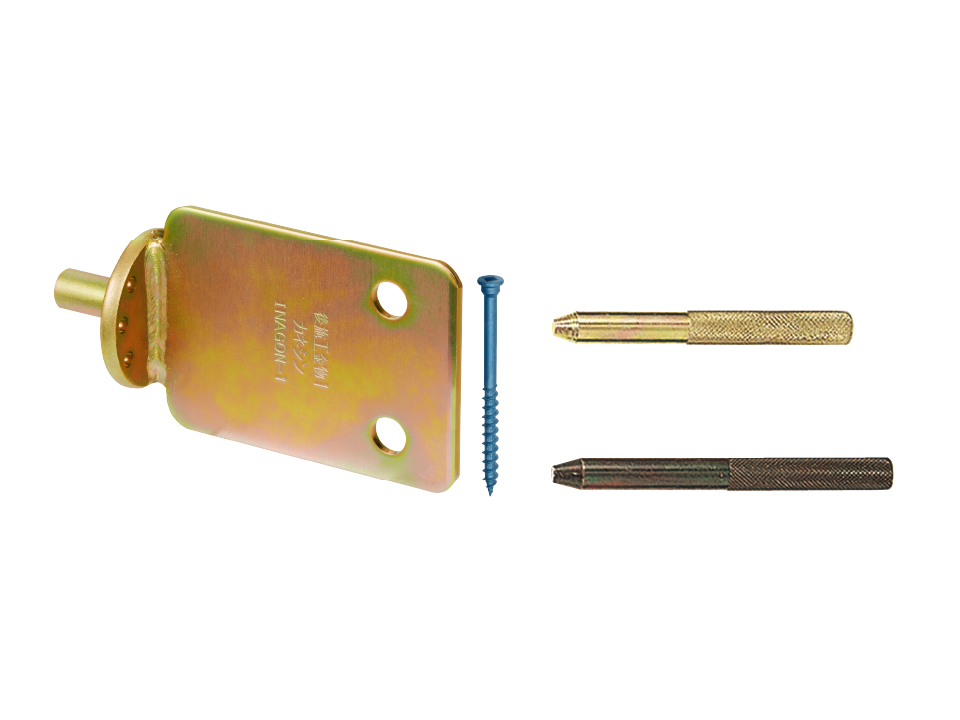

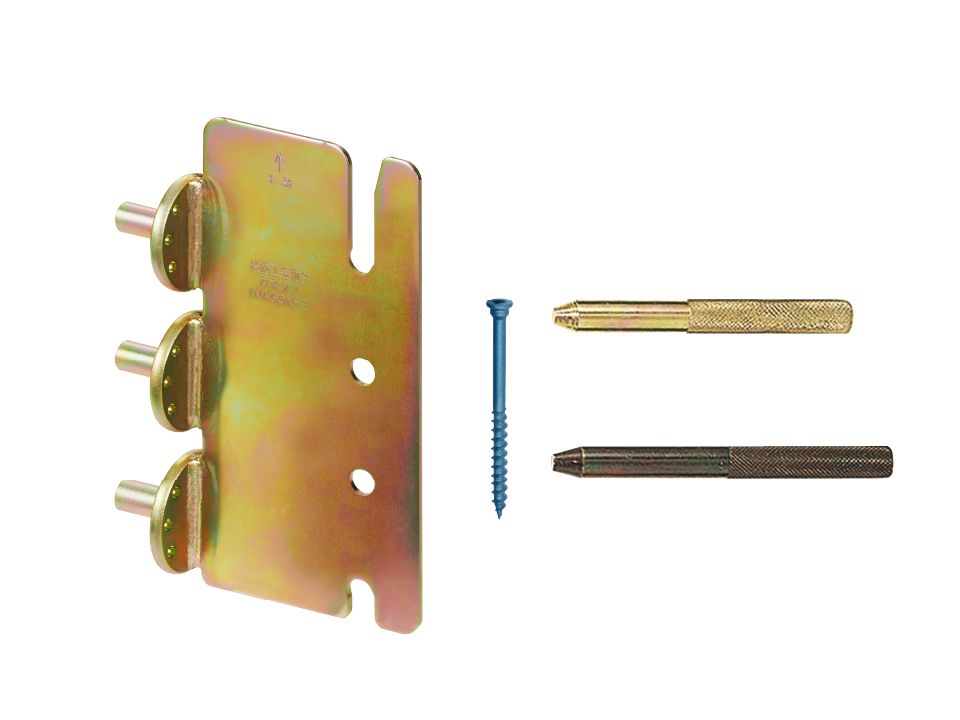

 後施工金物1＜梁受用＞ |
引張 | 11.5 | 2.1 | (一財)建材試験センター 品質性能試験報告書 |
第04A0271号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） |
 後施工金物1＜梁受用＞ |
せん断 | 7.6 | (一財)建材試験センター 品質性能試験報告書 |
第04A0272号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |
 後施工金物1＜梁受用＞ |
せん断（梁-梁接合） | 8.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT012 | 既存梁／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |

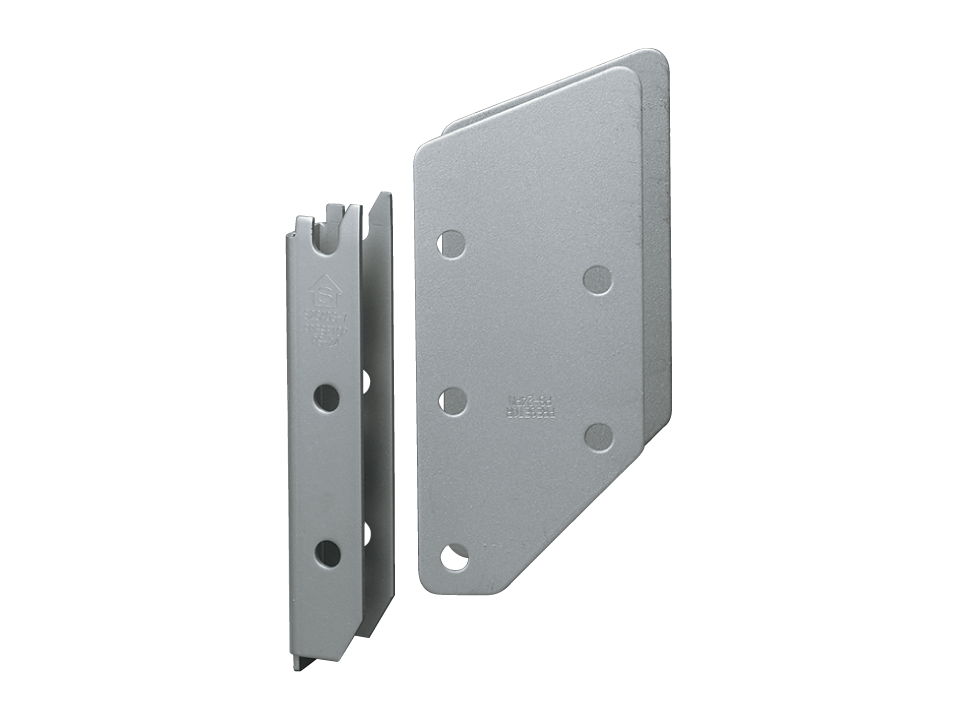

 後施工金物2＜梁受用＞ |
引張 | 13.7 | 2.5 | (一財)建材試験センター 品質性能試験報告書 |
第03A3398号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） |
 後施工金物2＜梁受用＞ |
せん断 | 15.2 | (一財)建材試験センター 品質性能試験報告書 |
第03A3399号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |
 後施工金物2＜梁受用＞ |
せん断（梁-梁接合） | 20.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT013 | 既存梁／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |
 後施工金物3＜梁受用＞ |
引張 | 16.6 | 3.1 | (一財)建材試験センター 品質性能試験報告書 |
第03A3401号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） |
 後施工金物3＜梁受用＞ |
せん断 | 33.8 | (一財)建材試験センター 品質性能試験報告書 |
第03A3402号 | 既存柱／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |
 後施工金物3＜梁受用＞ |
せん断（梁-梁接合） | 28.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT014 | 既存梁／すぎ、 新規梁／集成材（おうしゅうあかまつ） | |

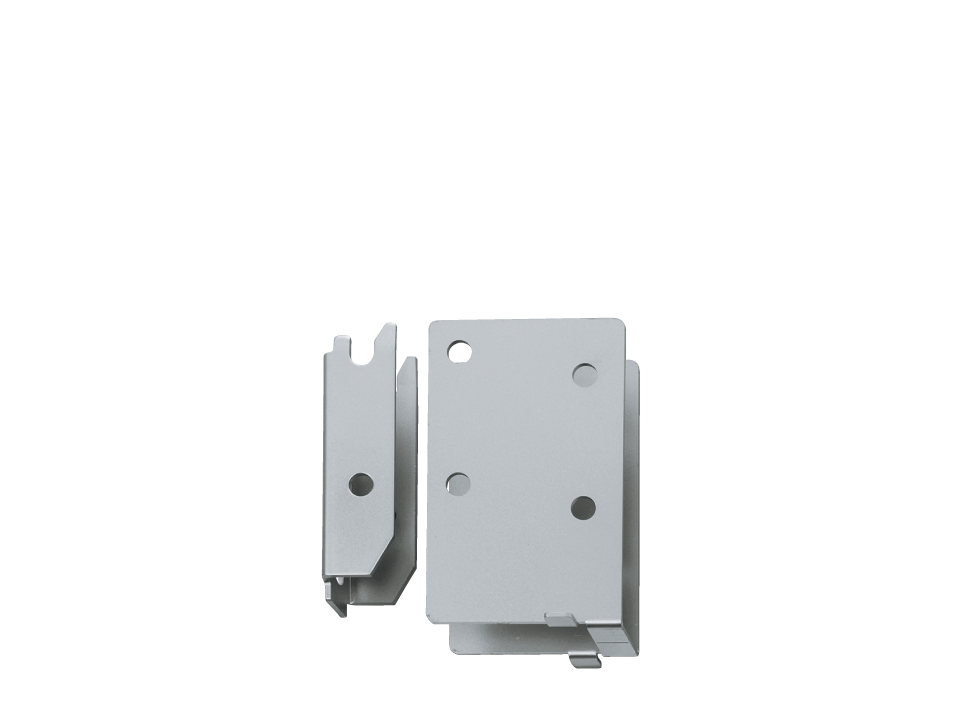

 後施工金物1＜柱頭・柱脚用＞ |
引張 | 12.3 | 2.3 | (一財)建材試験センター 品質性能試験報告書 |
第04A0269号 | 柱：集成材（スプルース）、横架材：すぎ |
 後施工金物1＜柱頭・柱脚用＞ |
せん断 | 6.1 | (一財)建材試験センター 品質性能試験報告書 |
第04A0270号 | 柱：集成材（スプルース）、横架材：すぎ | |
 レンコン金物羽子板セット・Ⅱ |
- | 12.1 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT137 |
ツーバイフォー金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 大引き受金物(ツーバイフォー工法用) |
- | 4.41 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT103 | 材種：Hem-Fir | |
 床暖対応大引き受金物 |
- | 3.51 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT153 | ||

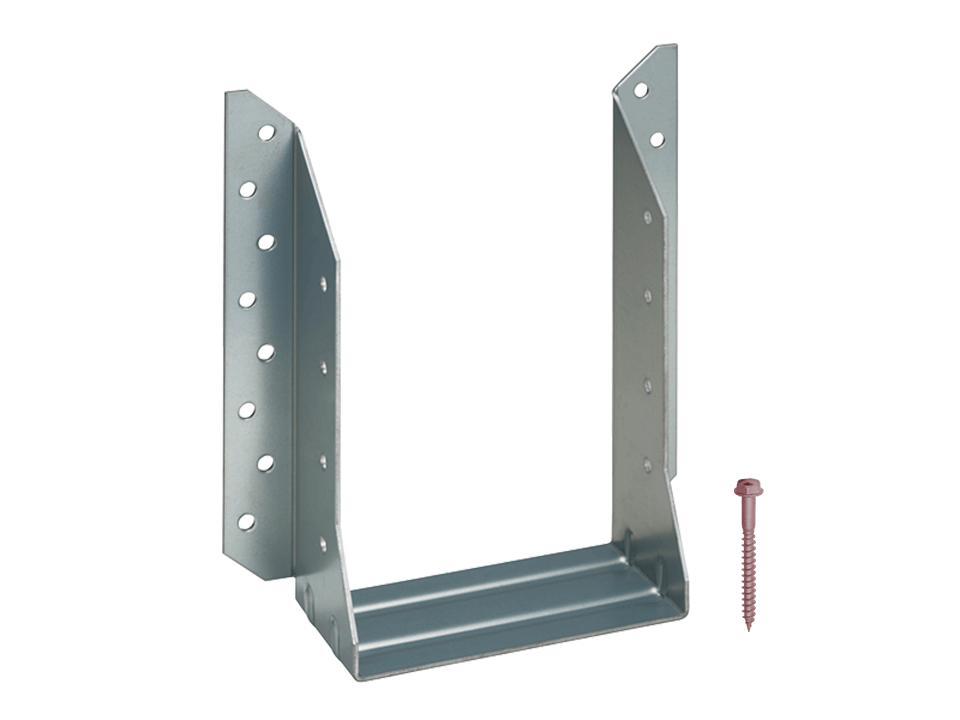

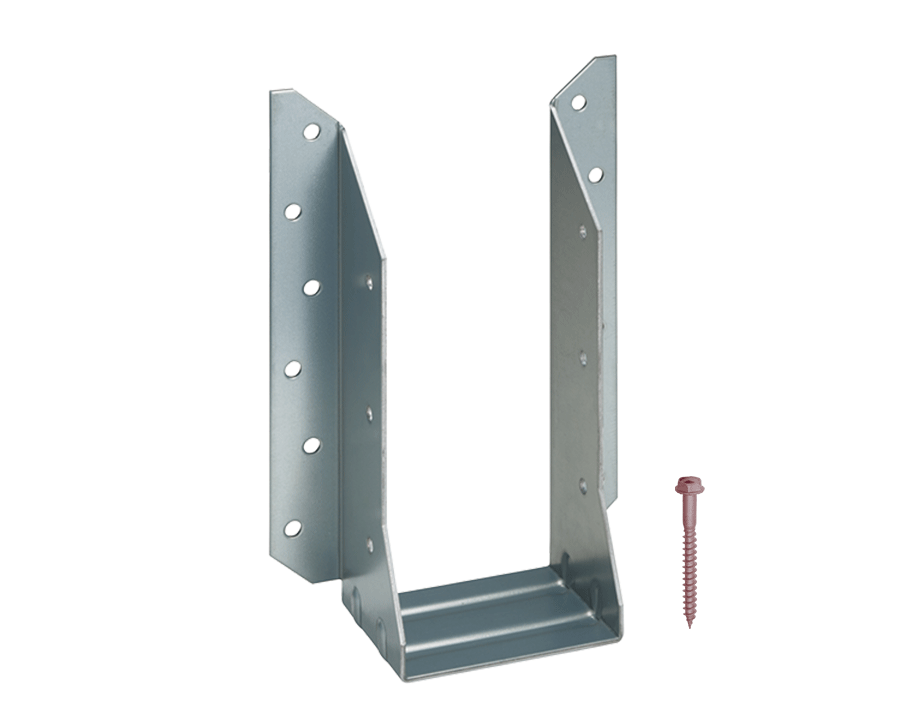

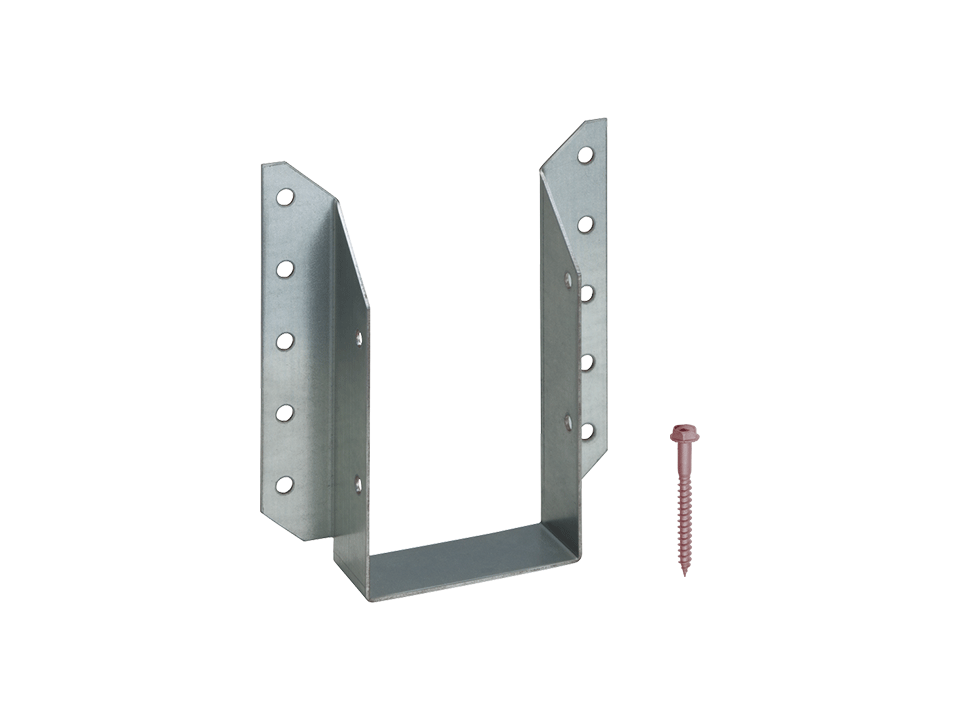

 〔2×4用〕ビスどめヘビーハンガー |
TBHH-410・412 | 17.22 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT016 | 梁材：構造用集成材(E120-F330) 横架材：構造用集成材(E120-F330) | |
 〔2×4用〕ビスどめヘビーハンガー |
TBHH-410・412 | 16.17 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT029 | 梁材：構造用集成材(E120-F330) 横架材：S-P-F | |
 〔2×4用〕ビスどめヘビーハンガー |
TBHH-610・612 | 25.77 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT017 | 梁材：構造用集成材(E120-F330) 横架材：構造用集成材(E120-F330) | |
 〔2×4用〕ビスどめヘビーハンガー |
TBHH-610・612 | 23.22 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT028 | 梁材：構造用集成材(E120-F330) 横架材：S-P-F | |
 〔2×4用〕ビスどめヘビーハンガー |
TBHH-408 | 10.79 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT030 | 梁材：構造用集成材（E120-F330） 横架材：S-P-F | |
 〔2×4用〕ビスどめヘビーハンガー |
TBHH-608 | 10.89 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT031 | 梁材：構造用集成材（E120-F330） 横架材：S-P-F | |
 ツーバイスマート |
- | 3.63 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT094 | ||

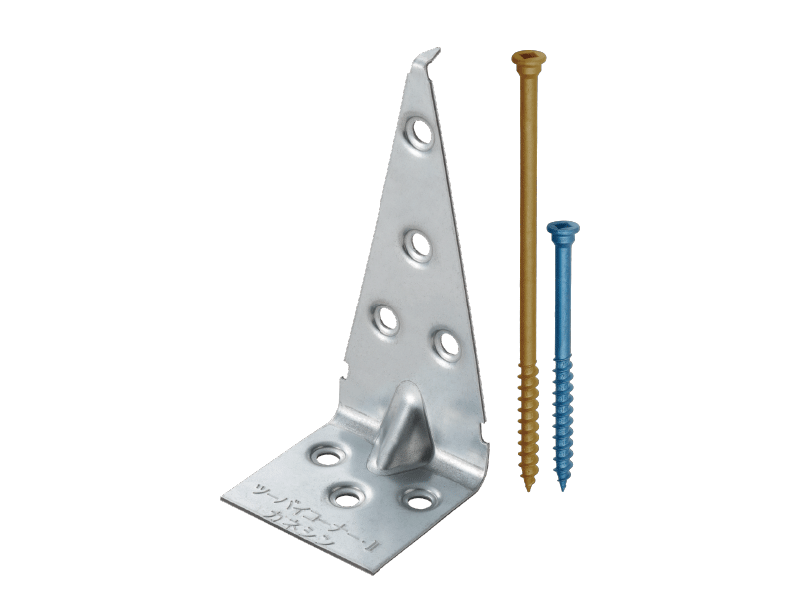

 ツーバイコーナー・Ⅱ |
- | 6.82 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT022 | ||
 ツーバイリブ |
- | 6.18 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT093 | ||

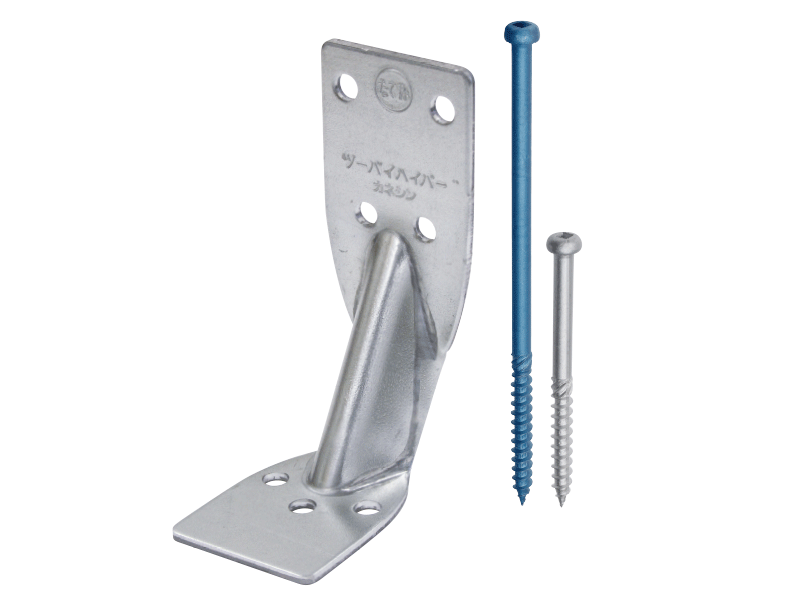

 ツーバイハイパー |
- | 11.22 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT095 | ||

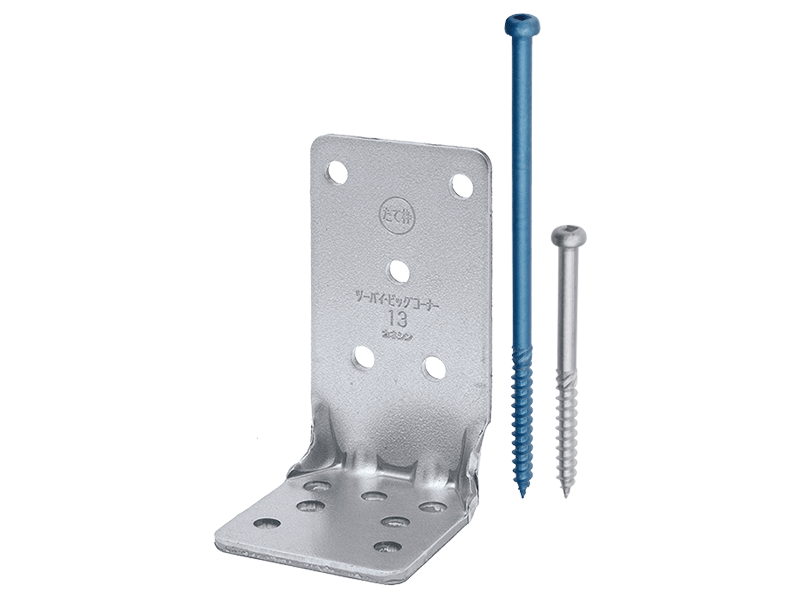

 ツーバイ・ビッグコーナー13 |
- | 13.0 | (一財)建材試験センター 品質性能試験報告書 |
第08A2303号 | 短期許容耐力13.0kN ※基準許容応力8.7kN、基準終局耐力20.1kN ※枠組壁工法建築物構造計算指針より算出 |
|
 ツーバイヘビー15 |
- | 15.27 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT149 | ||

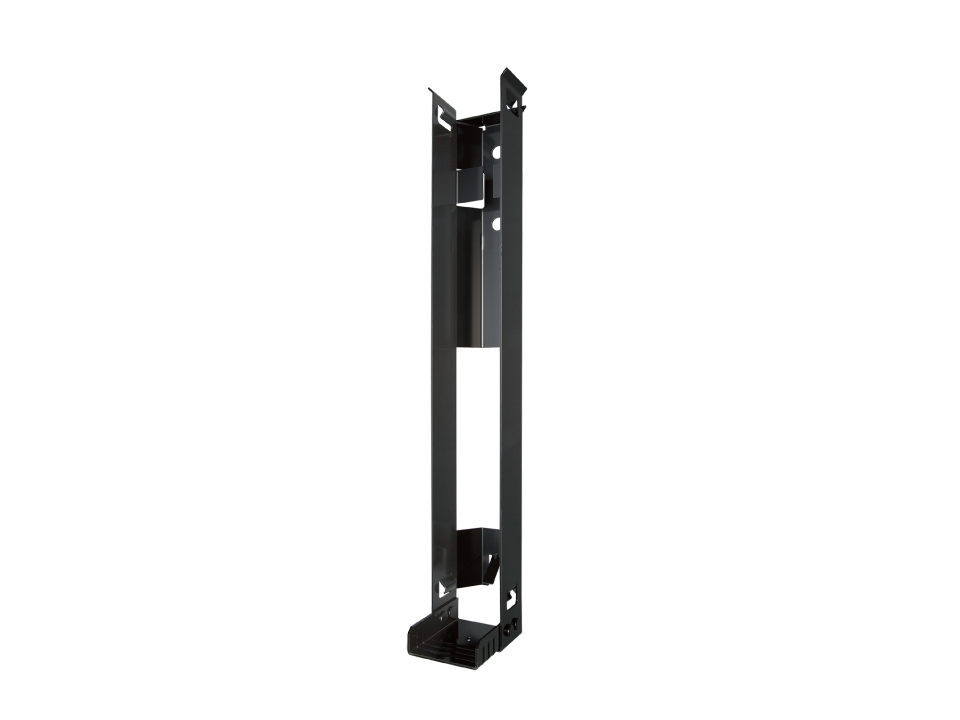

 〔2×4用〕フレックスホールダウン |
TFH-S20 | 20.07 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT003 | ||
 〔2×4用〕フレックスホールダウン |
TFH-L29 | 29.92 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT101 | ||
 〔2×4用〕高耐力フレックスホールダウン52 |
- | 52.97 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT025 | ||

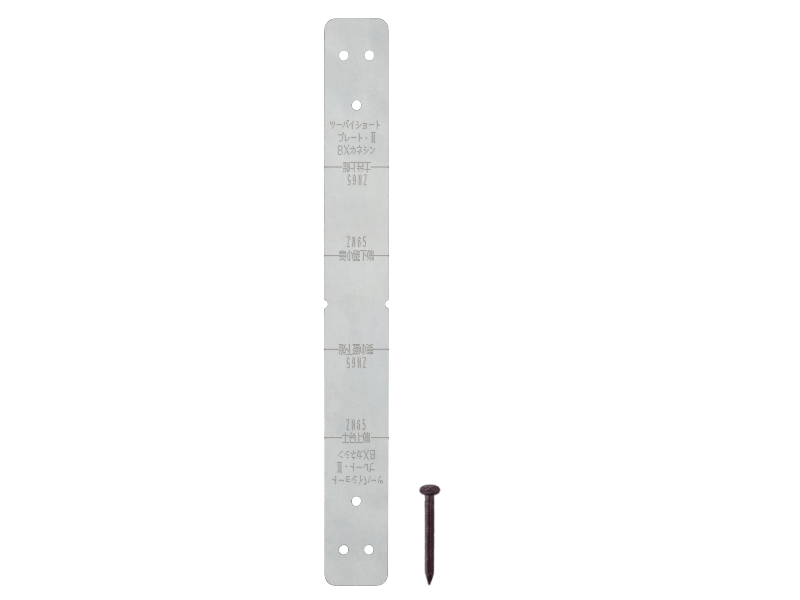

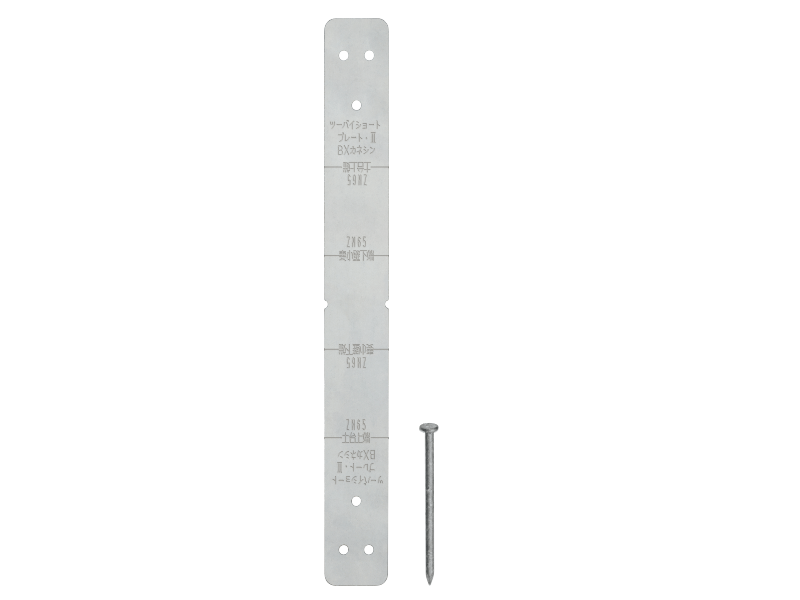

 ツーバーショートプレート・Ⅱ |
土台・妻小壁 | 4.24 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT140 | ||
 ツーバーショートプレート・Ⅱ |
たる木 | 2.31 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT138 | ||
 ツーバイホールド |
- | 9.0 | (一財)建材試験センター 品質性能試験報告書 |
第01A2389号 | 短期許容耐力9.0kN ※基準許容耐力6.0kN 基準終局耐力15.2kN ※枠組壁工法構造計算指針より算出 |
|
 ツーバイあおりプレート |
- | 4.35 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT068 | 短期許容耐力4.35kN※基準許容応力2.9kN、基準終局耐力7.14kN 枠組壁工法建築物構造計算指針より算出 |
プロイズ金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

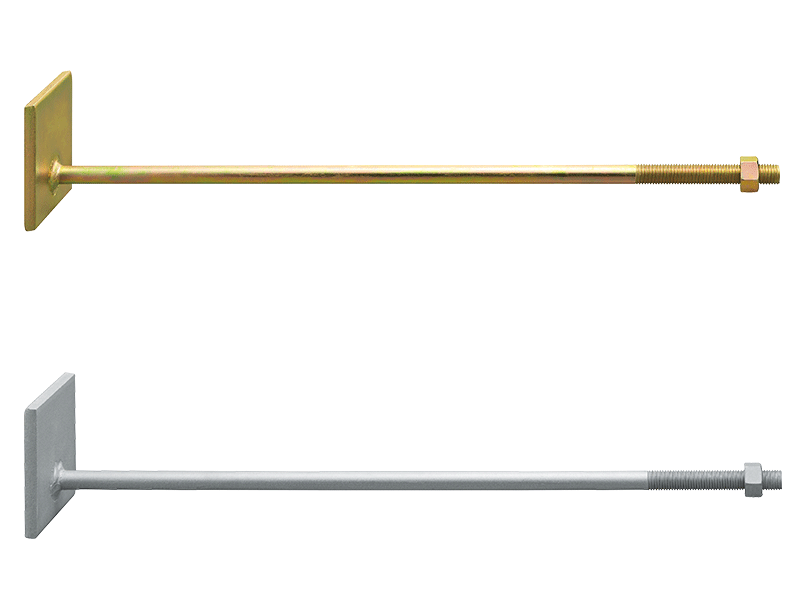

| ユニハットアンカーボルト |
M12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-01/D11H01-09 | プロイズタイプも共通 | ||
| ユニハットアンカーボルト |
M16 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-02/D11H01-10 | プロイズタイプも共通 | ||
| フリークランクアンカーボルト |
M12 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-03/D11H05-01 | プロイズタイプも共通 | ||
| フリークランクアンカーボルト |
M16 | (公財)日本住宅・木材技術センター 同等認定品 |
D11M09-04/D11H05-03 | プロイズタイプも共通 | ||
 バネ付丸座金 |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT013 | プロイズタイプも共通 | ||
 バネ付角座金 |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT012 | |||

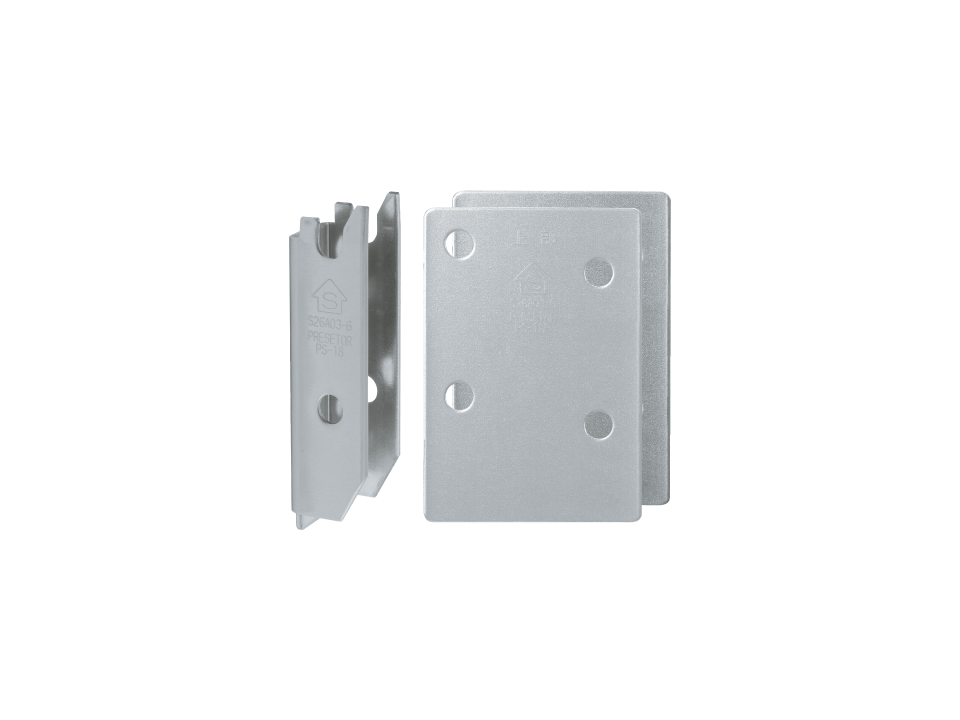

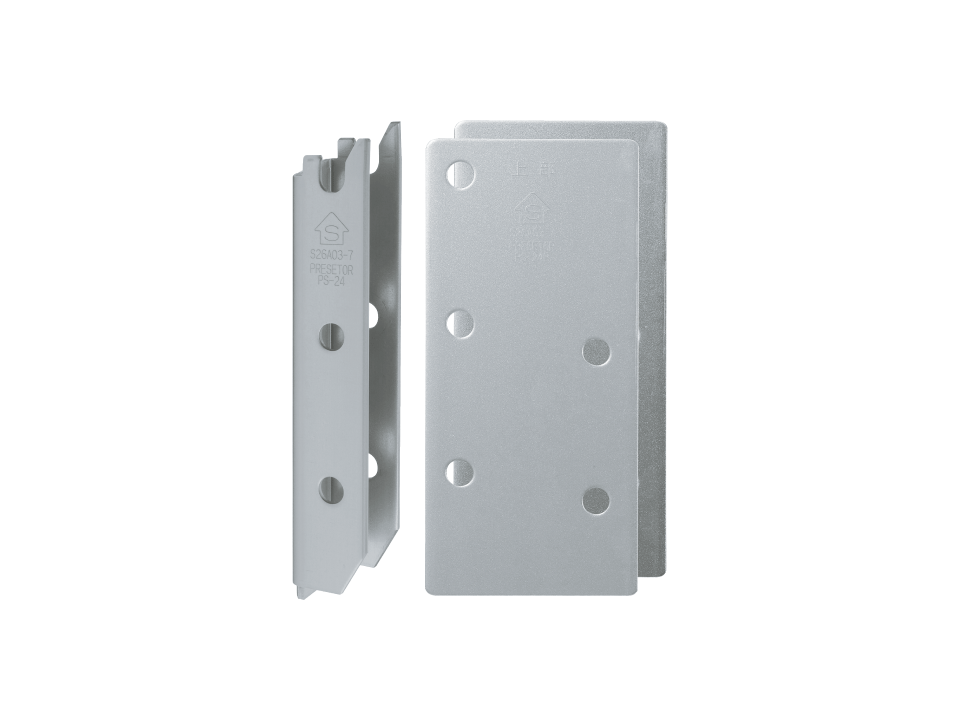

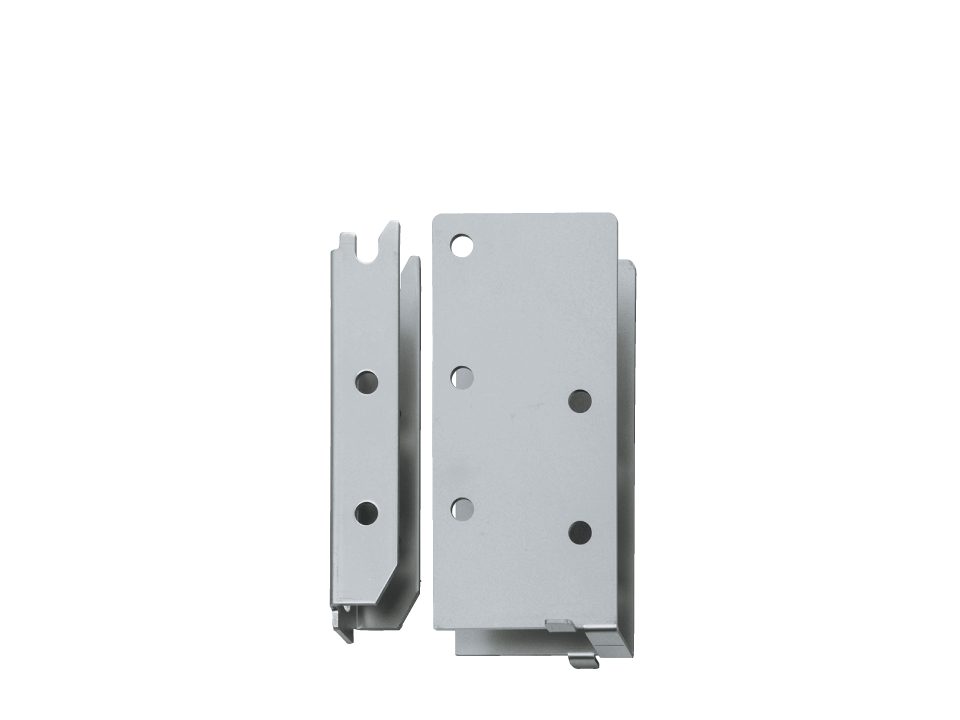

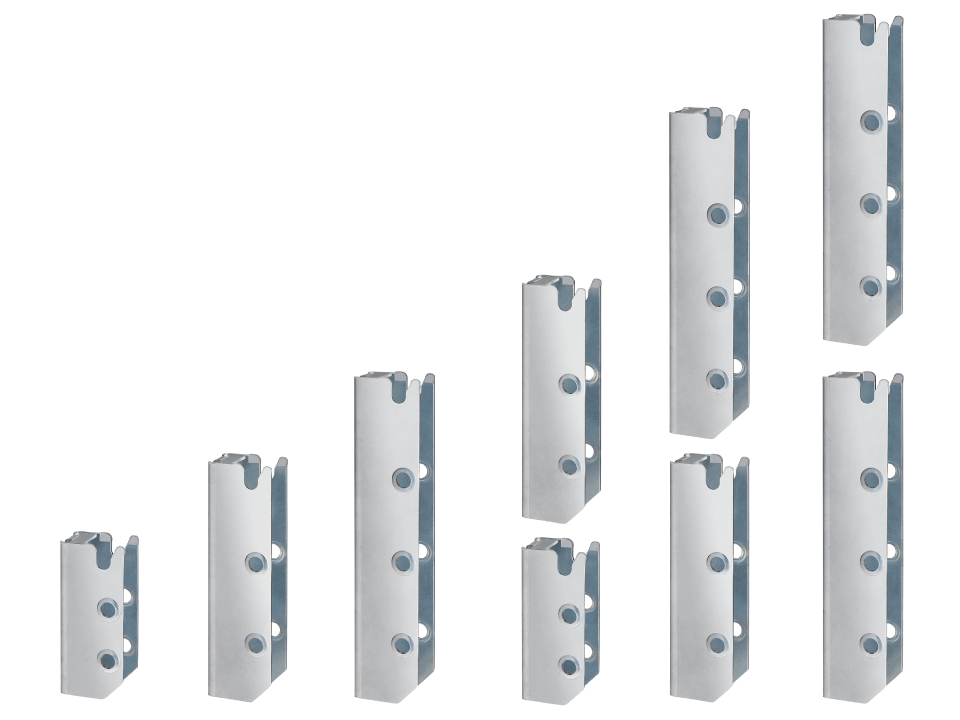

 プレセッター梁受金物 |
PS-10ZC/PS-10PZ（集成材） | 6.5 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ（HJS） | 7.0 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-10PZ（D-HJS） | 5.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ（集成材） | 11.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ（HJS） | 11.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-18PZ（D-HJS） | 9.4 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ（集成材） | 16.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ（HJS） | 17.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-24PZ（D-HJS） | 14.6 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ（集成材） | 22.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ（HJS） | 20.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-33PZ（D-HJS） | 19.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）引張 | 12.3 | 2.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-29 | |
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）せん断 | 13.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-21 | ||
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）せん断ダウン | 11.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-41 | ||
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）逆せん断 | 5.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-25 | ||
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）引張 | 11.5 | 2.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-168 | |
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）せん断 | 14.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-172 | ||
 プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）逆せん断 | 4.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-176 | ||
 プレセッター梁受金物 |
PS-10PZ （D-HJS）引張 | 13.7 | 2.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-3 | |
 プレセッター梁受金物 |
PS-10PZ （D-HJS）せん断 | 10.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-1 | ||
 プレセッター梁受金物 |
PS-10PZ （D-HJS）逆せん断 | 6.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-2 | ||
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）引張 | 20.9 | 3.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-30 | |
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）せん断 | 22.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-22 | ||
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）せん断ダウン | 23.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-42 | ||
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）逆せん断 | 23.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-26 | ||
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）引張 | 20.8 | 3.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-169 | |
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）せん断 | 22.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-173 | ||
 プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）逆せん断 | 25.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-177 | ||
 プレセッター梁受金物 |
PS-18PZ （D-HJS）引張 | 19.4 | 3.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-6 | |
 プレセッター梁受金物 |
PS-18PZ （D-HJS）せん断 | 18.8 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-4 | ||
 プレセッター梁受金物 |
PS-18PZ （D-HJS）逆せん断 | 21.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-5 | ||
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）引張 | 28.6 | 5.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-31 | |
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）せん断 | 33.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-23 | ||
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）せん断ダウン | 35.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-43 | ||
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）逆せん断 | 29.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-27 | ||
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）引張 | 28.8 | 5.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-170 | |
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）せん断 | 34.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-174 | ||
 プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）逆せん断 | 33.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-178 | ||
 プレセッター梁受金物 |
PS-24PZ （D-HJS）引張 | 27.3 | 5.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-9 | |
 プレセッター梁受金物 |
PS-24PZ （D-HJS）せん断 | 29.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-7 | ||
 プレセッター梁受金物 |
PS-24PZ （D-HJS）逆せん断 | 32.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-8 | ||
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）引張 | 39.4 | 7.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-32 | |
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）せん断 | 44.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-24 | ||
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）せん断ダウン | 42.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-44 | ||
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）逆せん断 | 43.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-28 | ||
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）引張 | 29.6 | 5.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-171 | |
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）せん断 | 41.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-175 | ||
 プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）逆せん断 | 45.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-179 | ||
 プレセッター梁受金物 |
PS-33PZ （D-HJS）引張 | 35.0 | 6.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-12 | |
 プレセッター梁受金物 |
PS-33PZ （D-HJS）せん断 | 39.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-10 | ||
 プレセッター梁受金物 |
PS-33PZ （D-HJS）逆せん断 | 42.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-11 | ||
| スリムかすがい・Ⅱ |
- | 2.4 | 0.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT109 | プロイズタイプも共通 |
| レスビー羽子板ボルト |
- | 7.5 | 1.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP07-KT012 | プロイズタイプも共通 |
| スリムレスビー羽子板ボルト |
- | 9.2 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT019 | プロイズタイプも共通 |
| NTレスビー羽子板ボルト |
- | 9.5 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT032 | プロイズタイプも共通 |
| BXバネ付羽子板ボルト |
- | 9.0 | 1.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT121 | |
| ハイパーウイング |
- | 10.5 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP06-KT122 | プロイズタイプも共通 |
| ライトコーナー |
中柱 | 6.3 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT010 | |
| ライトコーナー |
隅柱 | 5.8 | 1.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT012 | |
| ライトコーナー合板タイプ |
中柱 | 6.0 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT011 | |
| ライトコーナー合板タイプ |
隅柱 | 5.9 | 1.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP11-KT013 | |
| リブコーナー |
中柱 | 6.6 | 1.2 | (一財)建材試験センター 品質性能試験報告書 |
第05A0586号 | |
| リブコーナー |
隅柱 | 6.5 | 1.2 | (一財)建材試験センター 品質性能試験報告書 |
第09A2356号 | |
| PZリブコーナー |
中柱 | 7.1 | 1.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP09-KT038 | |
| リブコーナー合板タイプ |
1個使い合板30mm中柱 | 5.6 | 1.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT046 | プロイズタイプも共通 |
| リブコーナー合板タイプ |
1個使い合板30mm隅柱 | 6.9 | 1.3 | (一財)建材試験センター 品質性能試験報告書 |
第09A2358号 | |
| リブコーナー合板タイプ |
1個使い合板なし | 6.2 | 1.1 | (一財)建材試験センター 品質性能試験報告書 |
第07A2647号 | |
| リブコーナー合板タイプ |
2個使い合板30mm出隅 | 10.3 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT047 | プロイズタイプも共通 |
| リブコーナー合板タイプ |
2個使い合板30mm対面 | 10.7 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP05-KT048 | プロイズタイプも共通 |

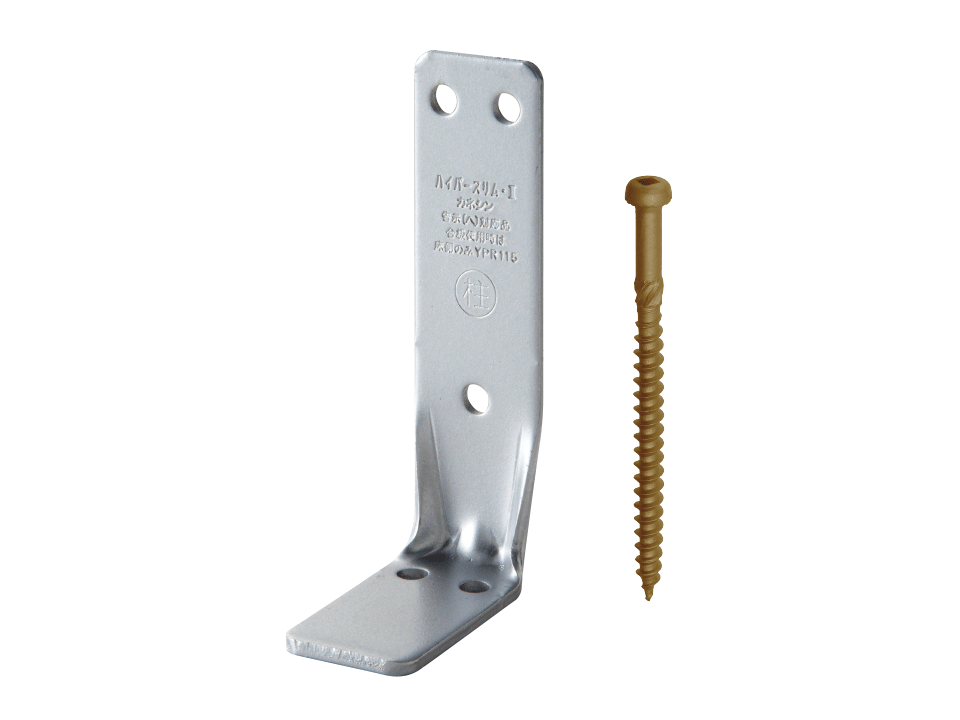

| PZハイパースリム・Ⅱ |
中柱 | 10.9 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT039 | |
| PZハイパースリム・Ⅱ |
隅柱 | 10.4 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT041 | |
| PZハイパースリム・Ⅱ合板タイプ |
中柱 | 10.8 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT040 | |
| PZハイパースリム・Ⅱ合板タイプ |
隅柱 | 10.0 | 1.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT042 | |
| プルースホールダウン25 |
- | 25.3 | 4.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT028 | |
| プルースホールダウン40 |
- | 40.3 | 7.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT092 | |
| 〔枠材用〕フレックスホールダウン |
FFH-S20 | 20.4 | 3.8 | (一財)建材試験センター 品質性能試験報告書 |
HP10-KT099 | |
| 〔枠材用〕フレックスホールダウン |
FFH-L34 | 34.7 | 6.5 | (一財)建材試験センター 品質性能試験報告書 |
HP10-KT100 | |
| 高耐力フレックスホールダウン60 |
- | 60.0 | 11.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT026 | |
| 〔枠材用〕高耐力フレックスホールダウン |
枠材30mm/枠材45mm | 47.9/54.3 | 9.0/10.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT035/HP19-KT034 | |

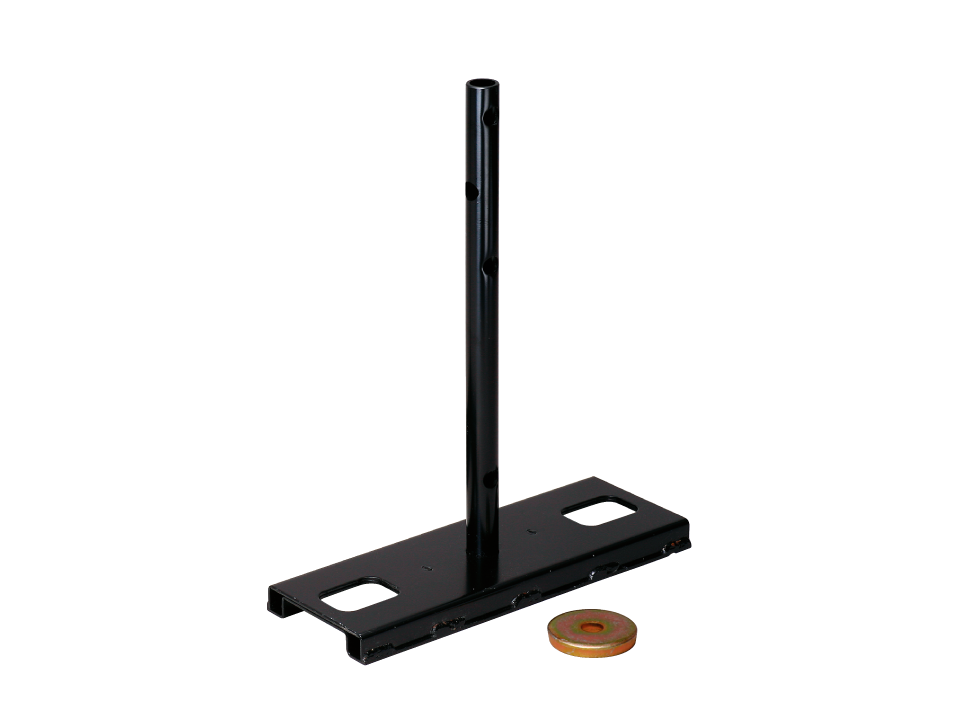

| プロウェーブ鋼製束・Ⅱ |
PZ-PW330P-Ⅱ | 11.1/26.91 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 | |
| プロウェーブ鋼製束・Ⅱ |
PZ-PW370P-Ⅱ | 10.0/25.57 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 | |
| プロウェーブ鋼製束・Ⅱ |
PZ-PW510P-Ⅱ | 9.9/25.95 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT016 | 耐力は長期許容圧縮耐力/圧縮試験（最大荷重平均）の順で表記 | |
| 円形座付ボルトⅡ |
- | 15.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT062 | プロイズタイプも共通 | |
| 偏芯座金付ボルト36 ※ |
- | 36.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT095 | ※木造軸組工法住宅の許容応力度設計（2008年版）により算出 プロイズタイプも共通 |
|

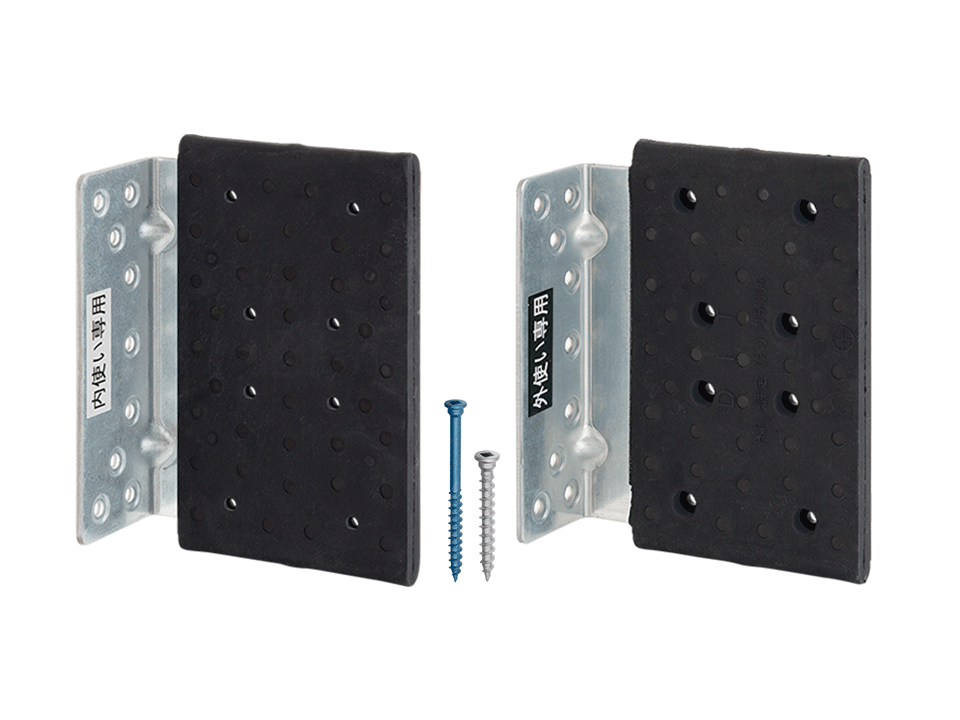

| BXハイパーガセット・Ⅱ |
内付け | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT045 | |||
| BXハイパーガセット・Ⅱ |
外付け | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT044 | |||

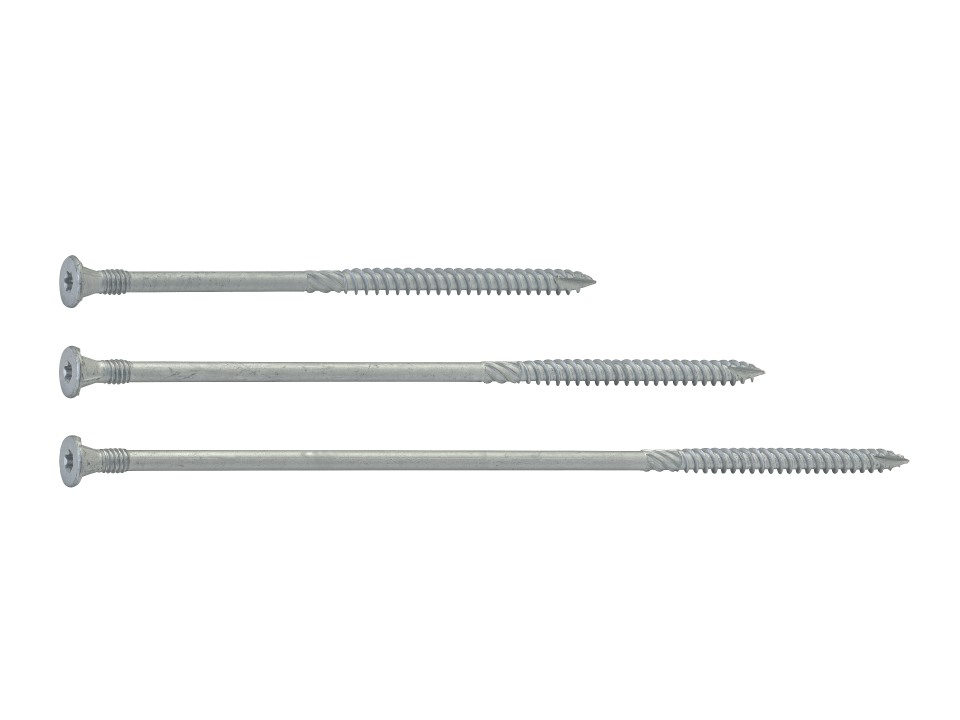

| BX高耐力たる木ビス |
たる木打ち込み（野地板：構造用合板） | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT021 | ||
| BX高耐力たる木ビス |
たる木打ち込み（野地板：構造用合板） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-020-2 | |||
| BX高耐力たる木ビス |
野地上打ち込み（野地板：OSB） | 2.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT040 | ||
| BX高耐力たる木ビス |
野地上打ち込み（野地板：OSB） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-22-002 | |||
| BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板） | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT039 | ||
| BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-22-001 | |||
| BX高耐力たる木ビス |
野地上打ち込み（野地板：構造用合板 全層スギ） | 2.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP22-KT122 | ||
| カットスクリュー・Ⅲ |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT006 | プロイズタイプも共通 | ||

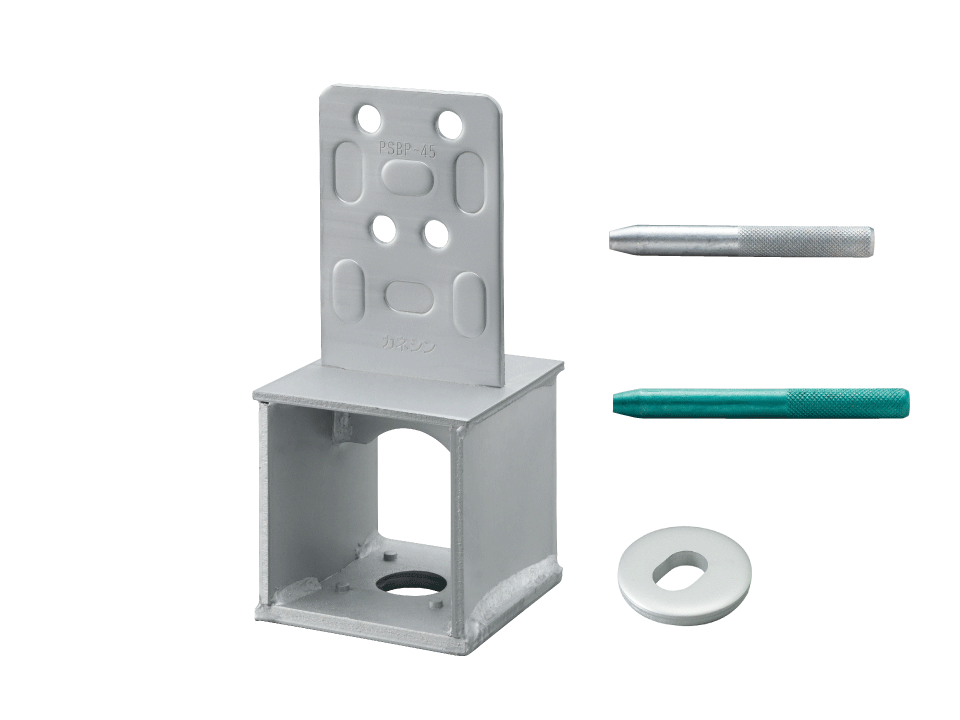

 高耐力柱脚金物45 |
引張 | 45.9 | 8.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT115 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 高耐力柱脚金物45 |
せん断 | 9.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT079 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
|
 高耐力柱脚金物45 |
引張/せん断 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_023-03 | |||
| PZカットスクリュー・ミドル |
- | 15.6kN※1／13.4kN※2 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-21-003 | ※1 ベイマツ類、ヒノキ類のうち、木材保存処理材や防腐・防蟻処理材を除く。 ※2 ベイマツ類、ヒノキ類のうち、木材保存処理材や防腐・防蟻処理材が適用。スギ類のうち、ツガ・ベイツガ・ベニマツ・オウシュウアカマツが適用。 |
|
| PZカットスクリュー・ミドル |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT097/HP19-KT098 | |||
 高耐力柱脚金物75 |
引張 | 75.0 | 14.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP21-KT125 |
プレセッターSU
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 プレセッターSU梁受金物 |
PS-10SU | 5.4/4.7 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-01/SB2-11J24-01 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
 プレセッターSU梁受金物 |
PS-18SU | 13.3/10.4 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-02/SB2-11J24-02 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
 プレセッターSU梁受金物 |
PS-24SU | 19.9/17.2 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-03/SB2-11J24-03 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
 プレセッターSU梁受金物 |
PS-33SU | 19.6/21.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-04/SB2-11J24-04 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
 プレセッターSU梁受金物 |
PS-10SU 引張 | 10.2 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT094 | |
 プレセッターSU梁受金物 |
PS-10SU 引張（梁-梁接合） | 9.2 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT018 | |
 プレセッターSU梁受金物 |
PS-10SU せん断（梁-梁接合） | 7.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT081 | ||
 プレセッターSU梁受金物 |
PS-10SU せん断 | 9.9/8.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-120/依25-111 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
 プレセッターSU梁受金物 |
PS-10SU 逆せん断 | 6.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT073 | ||
 プレセッターSU梁受金物 |
PS-10SU（スギ集成材）引張 | 9.5 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT060 | |
 プレセッターSU梁受金物 |
PS-10SU（スギ集成材）引張（梁-梁接合） | 8.2 | 1.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT084 | |
 プレセッターSU梁受金物 |
PS-10SU（スギ集成材）せん断 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT064 | ||
 プレセッターSU梁受金物 |
PS-10SU（スギ集成材）せん断（梁-梁接合） | 5.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT080 | ||
 プレセッターSU梁受金物 |
PS-10SU（スギ集成材）逆せん断 | 6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT068 | ||
 プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）引張 | 7.7 | 1.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT118 | |
 プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）引張（梁-梁接合） | 10.1 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT122 | |
 プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）せん断 | 9.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT106 | ||
 プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 7.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT114 | ||
 プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）逆せん断 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT110 | ||
 プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）引張 | 7.9 | 1.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第12号 | |
 プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）引張（梁-梁接合） | 12.6 | 2.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14号 | |
 プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）せん断 | 14.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-13号 | ||
 プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）せん断（梁-梁接合） | 7.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-9号 | ||
 プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）逆せん断 | 8.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-14号 | ||
 プレセッターSU梁受金物 |
PS-10SU (LVL) 引張/せん断/逆せん断 | 10.5/12.5/5.8 | 1.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_001-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-10SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 10.5/9.2/7.7 | 1.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_007-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-18SU 引張 | 14.5 | 2.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT078 | |
 プレセッターSU梁受金物 |
PS-18SU 引張（梁-梁接合） | 18.3 | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT019 | |
 プレセッターSU梁受金物 |
PS-18SU せん断 | 24.2/19.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-121/依25-112 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
 プレセッターSU梁受金物 |
PS-18SU せん断（梁-梁接合） | 17.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT082 | ||
 プレセッターSU梁受金物 |
PS-18SU 逆せん断 | 16.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT074 | ||
 プレセッターSU梁受金物 |
PS-18SU（スギ集成材）引張 | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT061 | |
 プレセッターSU梁受金物 |
PS-18SU（スギ集成材）引張（梁-梁接合） | 17.1 | 3.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT085 | |
 プレセッターSU梁受金物 |
PS-18SU（スギ集成材）せん断 | 18.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT065 | ||
 プレセッターSU梁受金物 |
PS-18SU（スギ集成材）せん断（梁-梁接合） | 12.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT081 | ||
 プレセッターSU梁受金物 |
PS-18SU（スギ集成材）逆せん断 | 15.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT069 | ||
 プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）引張 | 19.1 | 3.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT119 | |
 プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）引張（梁-梁接合） | 18.2 | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT123 | |
 プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）せん断 | 23.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT107 | ||
 プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 17.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT115 | ||
 プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）逆せん断 | 20.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT111 | ||
 プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）引張 | 13.3 | 2.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-6号 | |
 プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）引張（梁-梁接合） | 15.9 | 3.0 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-2号 | |
 プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）せん断 | 24.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-15号 | ||
 プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）せん断（梁-梁接合） | 14.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-10号 | ||
 プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）逆せん断 | 23.9 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-16号 | ||
 プレセッターSU梁受金物 |
PS-18SU (LVL) 引張/せん断/逆せん断 | 18.5/27.4/20.8 | 3.4 | （一財）日本建築センター BCJ評定書 |
LW0081-03_002-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-18SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 18.5/22.8/22.5 | 3.4 | （一財）日本建築センター BCJ評定書 |
LW0081-03_009-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-24SU 引張 | 21.8 | 4.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT079 | |
 プレセッターSU梁受金物 |
PS-24SU 引張（梁-梁接合） | 25.4 | 4.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT020 | |
 プレセッターSU梁受金物 |
PS-24SU せん断 | 36.2/31.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-122/依25-113 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
 プレセッターSU梁受金物 |
PS-24SU せん断（梁-梁接合） | 26.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT083 | ||
 プレセッターSU梁受金物 |
PS-24SU 逆せん断 | 27.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT075 | ||
 プレセッターSU梁受金物 |
PS-24SU（スギ集成材）引張 | 16.3 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT062 | |
 プレセッターSU梁受金物 |
PS-24SU（スギ集成材）引張（梁-梁接合） | 21.7 | 4.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT086 | |
 プレセッターSU梁受金物 |
PS-24SU（スギ集成材）せん断 | 21.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT066 | ||
 プレセッターSU梁受金物 |
PS-24SU（スギ集成材）せん断（梁-梁接合） | 24.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT082 | ||
 プレセッターSU梁受金物 |
PS-24SU（スギ集成材）逆せん断 | 20.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT070 | ||
 プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）引張 | 19.2 | 3.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT120 | |
 プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）引張（梁-梁接合） | 21.0 | 3.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT124 | |
 プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）せん断 | 29.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT108 | ||
 プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 24.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT116 | ||
 プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）逆せん断 | 29.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT112 | ||
 プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）引張 | 23.8 | 4.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-7号 | |
 プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）引張（梁-梁接合） | 23.2 | 4.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-3号 | |
 プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）せん断 | 31.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-17号 | ||
 プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）せん断（梁-梁接合） | 26.2 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-11号 | ||
 プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）逆せん断 | 33.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-18号 | ||
 プレセッターSU梁受金物 |
PS-24SU (LVL) 引張/せん断/逆せん断 | 22.6/38.9/21.2 | 4.2 | （一財）日本建築センター BCJ評定書 |
LW0081-03_003-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-24SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 25.3/34.1/30.6 | 4.7 | （一財）日本建築センター BCJ評定書 |
LW0081-03_009-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-33SU 引張 | 24.8 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT080 | |
 プレセッターSU梁受金物 |
PS-33SU 引張（梁-梁接合） | 34.6 | 6.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT021 | |
 プレセッターSU梁受金物 |
PS-33SU せん断 | 35.8/38.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-123/依25-114 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
 プレセッターSU梁受金物 |
PS-33SU せん断（梁-梁接合） | 40.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT084 | ||
 プレセッターSU梁受金物 |
PS-33SU 逆せん断 | 39.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT076 | ||
 プレセッターSU梁受金物 |
PS-33SU（スギ集成材）引張 | 24.5 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT063 | |
 プレセッターSU梁受金物 |
PS-33SU（スギ集成材）引張（梁-梁接合） | 26.3 | 4.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT087 | |
 プレセッターSU梁受金物 |
PS-33SU（スギ集成材）せん断 | 36.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT067 | ||
 プレセッターSU梁受金物 |
PS-33SU（スギ集成材）せん断（梁-梁接合） | 30.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT083 | ||
 プレセッターSU梁受金物 |
PS-33SU（スギ集成材）逆せん断 | 36.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT071 | ||
 プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）引張 | 27.6 | 5.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT121 | |
 プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）引張（梁-梁接合） | 35.4 | 6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT125 | |
 プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）せん断 | 35.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT109 | ||
 プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 38.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT117 | ||
 プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）逆せん断 | 32.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT113 | ||

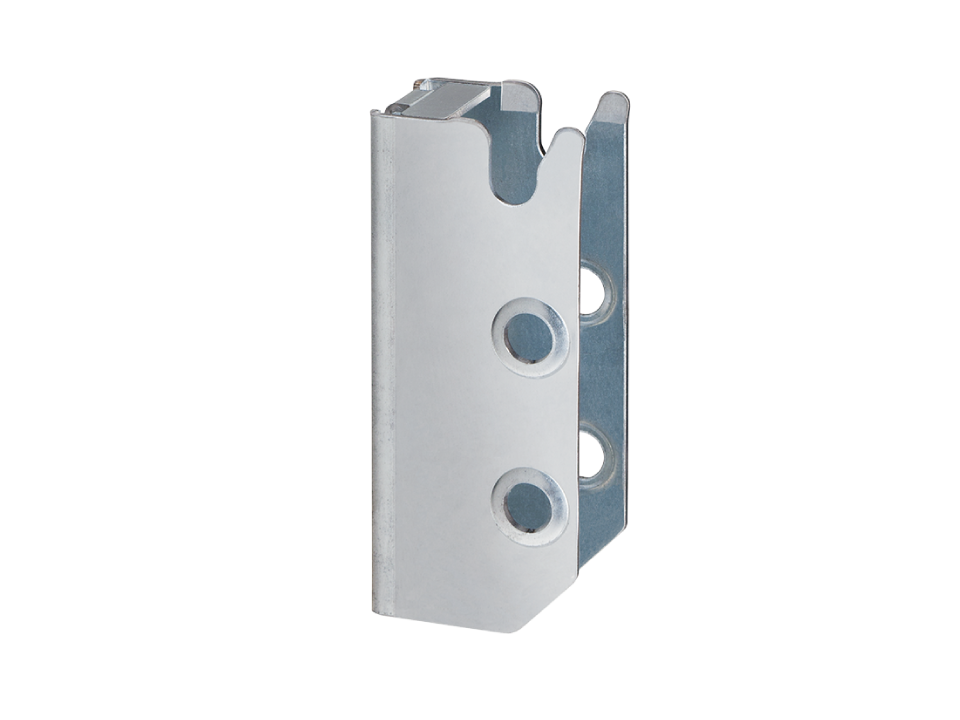

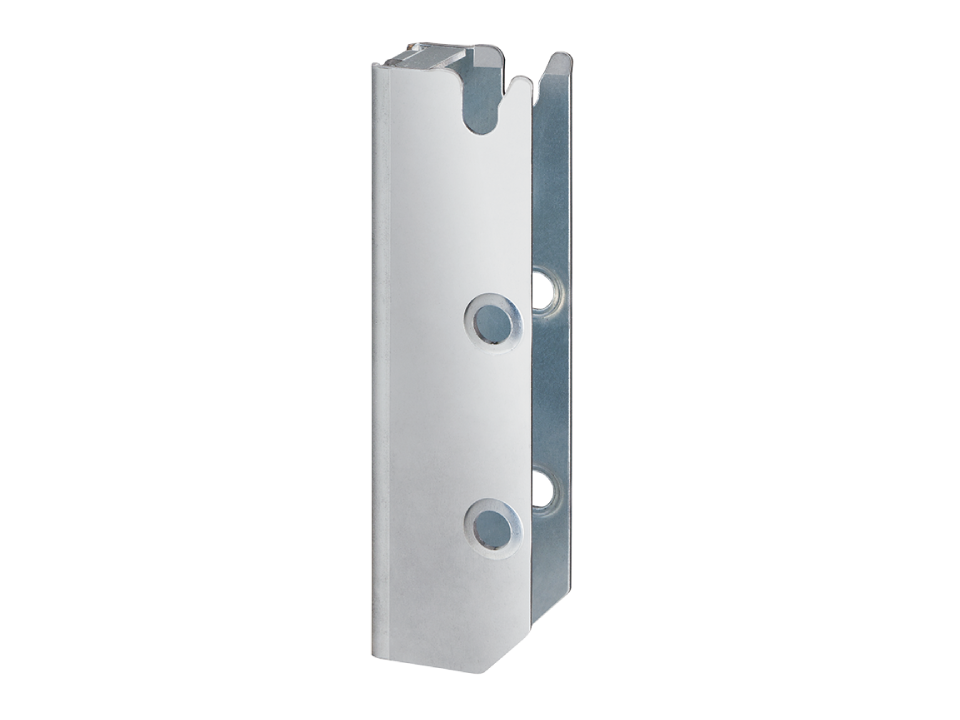

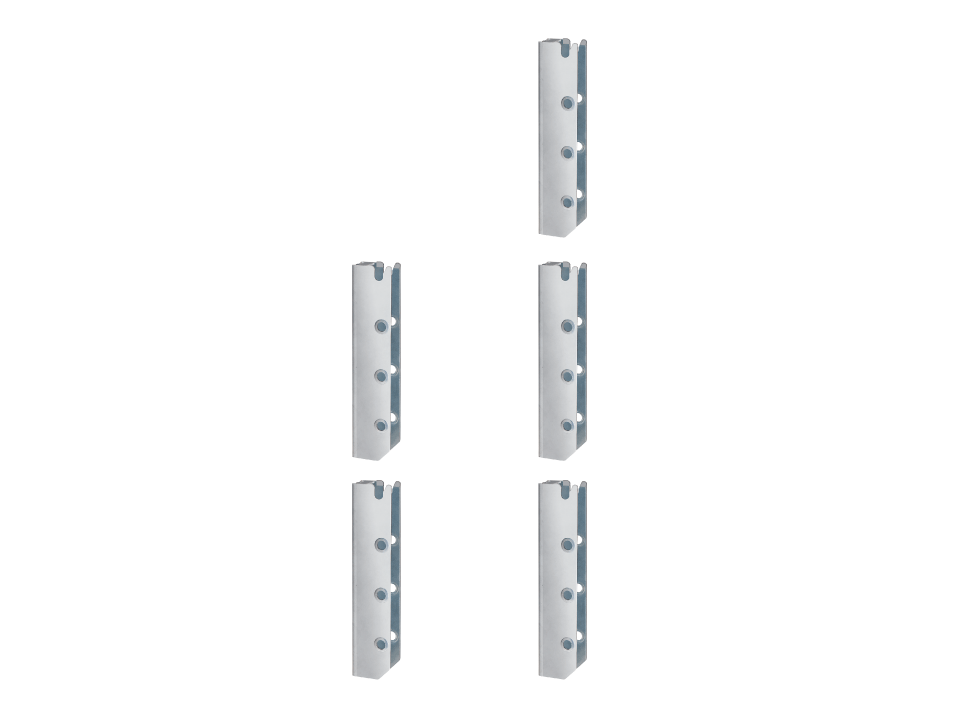

 プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）引張 | 30.0 | 5.6 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-8号 | |
 プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）引張（梁-梁接合） | 29.3 | 5.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-4号 | |
 プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）せん断 | 40.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-19号 | ||
 プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）せん断（梁-梁接合） | 39.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-12号 | ||
 プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）逆せん断 | 36.7 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-20号 | ||
 プレセッターSU梁受金物 |
PS-33SU (LVL) 引張/せん断/逆せん断 | 29.6/52.3/30.4 | 5.5 | （一財）日本建築センター BCJ評定書 |
LW0081-03_004-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-33SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 35.8/47.4/46.6 | 6.7 | （一財）日本建築センター BCJ評定書 |
LW0081-03_010-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）引張 | 45.8/35.2 | 8.6/6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT137/HP17-KT057 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 |
 プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）引張（梁-梁接合） | 42.0 | 7.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT026 | |
 プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）せん断 | 45.9/45.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT021/HP17-KT059 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 | |
 プレセッターSU梁受金物 |
PS-39SU(PS-24SU+PS-18SU)せん断（梁-梁接合） | 46.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT027 | ||
 プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU） (LVL) 引張/せん断 | 37.1/60.1 | 7.0 | （一財）日本建築センター BCJ評定書 |
LW0081-03_005-03 | 短期許容耐力は引張/せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU） (LVL) 引張/せん断 (梁-梁接合) | 43.3/53.4 | 8.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_011-03 | 短期許容耐力は引張/せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU）引張 | 48.9/48.1 | 9.2/9.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT020/HP17-KT058 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 |
 プレセッターSU梁受金物 |
PS-54SU(PS-33SU+PS-24SU)引張（梁-梁接合） | 54.0 | 10.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT028 | |
 プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU）せん断 | 61.4/51.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT022/HP17-KT060 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 | |
 プレセッターSU梁受金物 |
PS-54SU(PS-33SU+PS-24SU)せん断（梁-梁接合） | 67.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT029 | ||
 プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU） (LVL) 引張/せん断 | 44.3/78.4 | 8.3 | （一財）日本建築センター BCJ評定書 |
LW0081-03_006-03 | 短期許容耐力は引張/せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU） (LVL) 引張/せん断 (梁-梁接合) | 60.2/77.7 | 11.3 | （一財）日本建築センター BCJ評定書 |
LW0081-03_012-03 | 短期許容耐力は引張/せん断の順で表記 |
 プレセッターSU梁受金物 |
PS-60SU（PS-33SU+PS-33SU）/PS-90SU（PS-33SU+PS-33SU+PS-33SU）引張 | 53.7 | 10.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT055 | |
 プレセッターSU梁受金物 |
PS-60SU（PS-33SU+PS-33SU）/PS-90SU（PS-33SU+PS-33SU+PS-33SU）せん断 | 82.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT057 | ||
 プレセッターSU梁受金物 |
PS-60SU(PS-33SU+PS-33SU)引張（梁-梁接合） | 62.7 | 11.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT056 | |
 プレセッターSU梁受金物 |
PS-60SU(PS-33SU+PS-33SU)せん断（梁-梁接合） | 73.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT058 | ||
 プレセッターSU梁受金物 |
PS-90SU(PS-33SU+PS-33SU+PS-33SU)引張（梁-梁接合） | 107.0 | 20.1 | (一財)建材試験センター 品質性能試験報告書 |
第23A0267 | |
 プレセッターSU梁受金物 |
PS-90SU(PS-33SU+PS-33SU+PS-33SU)せん断（梁-梁接合） | 115.0 | (一財)建材試験センター 品質性能試験報告書 |
第23A0268 | ||
 プレセッターSU梁受金物 |
載荷加熱試験（2丁120幅） | (一財)建材試験センター 品質性能試験報告書 |
第23A4080号 | |||
 プレセッターSU梁受金物 |
載荷加熱試験（150幅） | (一財)建材試験センター 品質性能試験報告書 |
第23A1380号 | |||

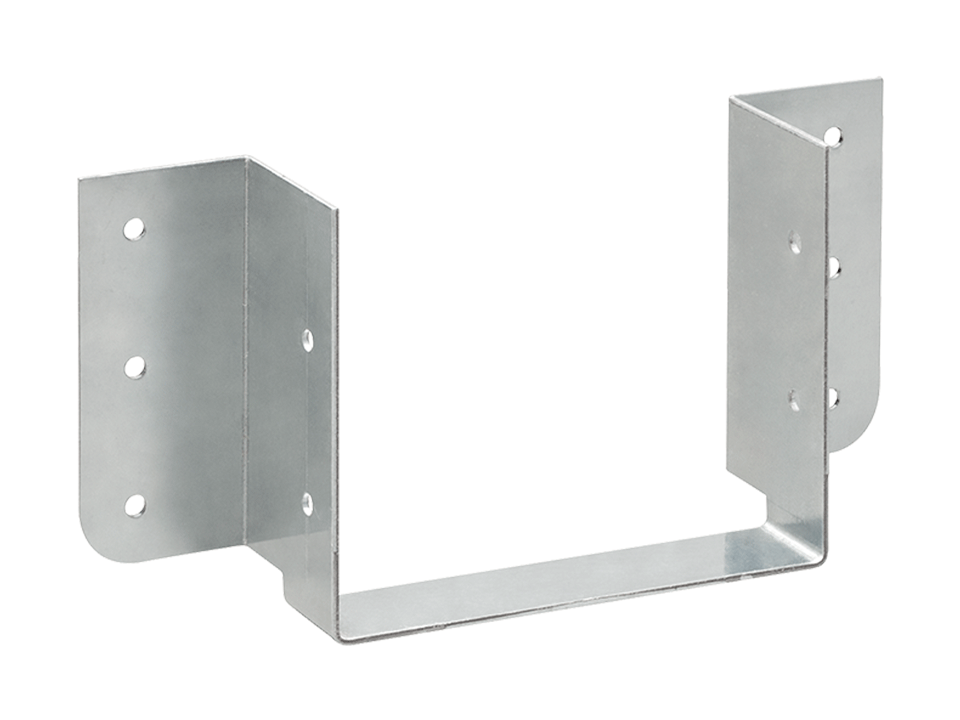

 PS-Iハンガー |
PSIH356 | 8.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT004 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 | |
 PS-Iハンガー |
PSIH508 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT003 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 | |
 プレセッターSU片持ち梁金物 |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-006 | |||

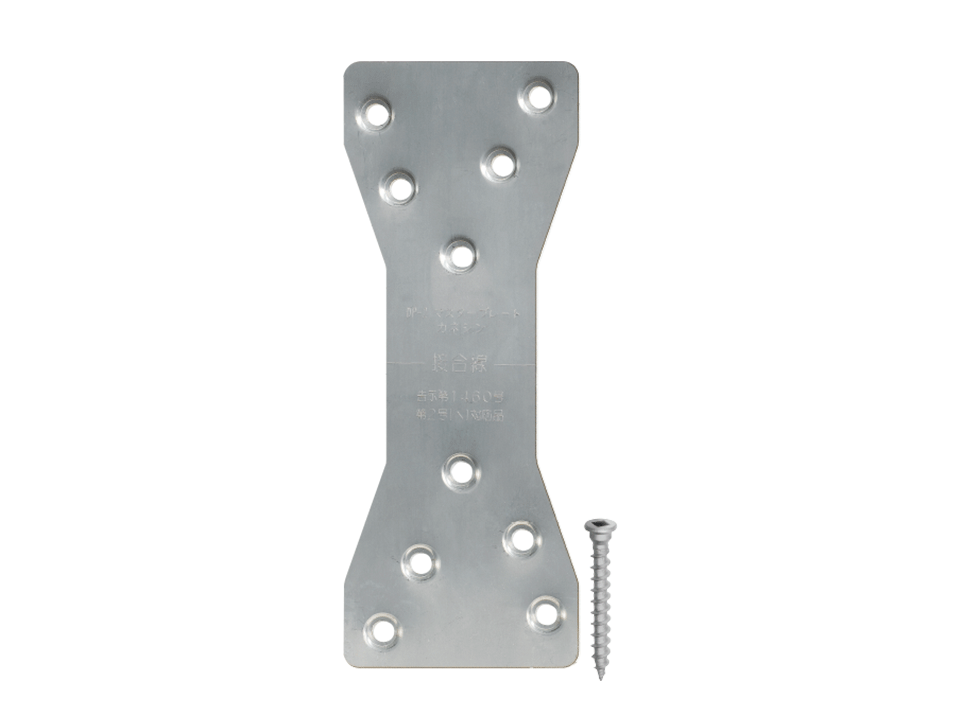

 PS短ざく |
PSBS-L360 | 3.8 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価(木)-20-008 | 本製品を「PS-18SU、24SU、33SU」及び「PS-18、24、33」に対し追加施工した場合の耐力数値です。 | |
 プレセッター柱脚金物（一体型） |
PS-OPSU/PS-OP 105用 圧縮 | 53.4/29.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT110 | ・耐力は短期許容圧縮耐力/長期許容圧縮耐力の順で表記 ・柱、横架材：スギ |
|
 プレセッター柱脚金物（一体型） |
PS-OPSU 105用 引張（集成材/無垢材） | 41.3/30.1 | 7.7/5.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT011 | ・集成材/無垢材の順で表記 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物（一体型） |
PS-OPSU 105用 せん断（無垢材） | 6.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
KP14-KT096 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
 プレセッター柱脚金物(一体型) |
PS-OPSU 中柱・隅柱・出隅 引張/せん断（LVL） | 39.1/6.7 | 7.3 | （一財）日本建築センター BCJ評定書 |
LW0081-03_022-03 | 短期許容耐力は引張/せん断の順で表記 |

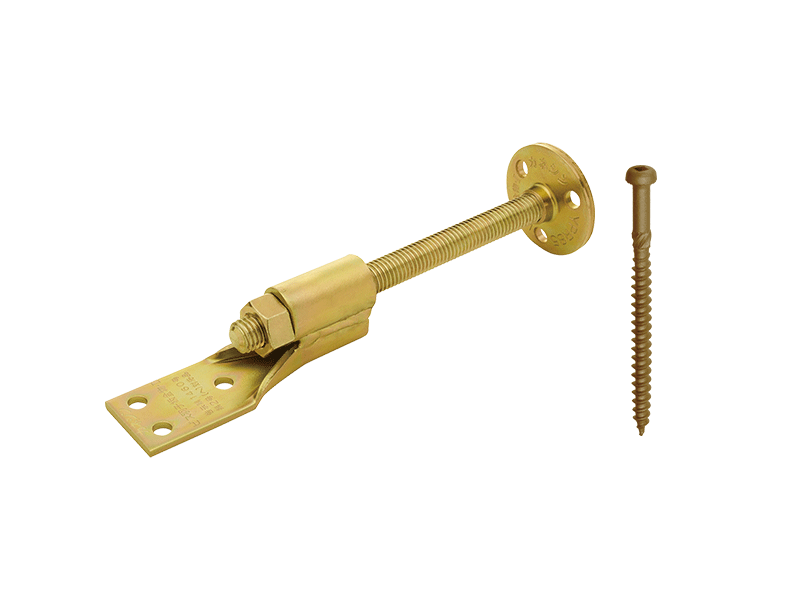

 プレセッター柱脚金物 |
PSHD-30CN 105用 引張（集成材） | 30.8 | 5.8 | (公財)日本住宅・木材技術センター 試験成績書 |
依18-66 | ・柱、横架材：スプルース同一等級集成材 E95-F315 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物 |
PSHD-30CN 105用 引張（無垢材） | 33.7 | 6.3 | (一財)建材試験センター 品質性能試験報告書 |
第07A2249号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物 |
PSHD-30ST 105用 引張（集成材） | 31.7 | 5.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-72 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物 |
PSHD-30ST 105用 引張（無垢材） | 30.5 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT029 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物・Ⅱ |
PSHD-30CN-Ⅱ 105用 出隅引張（無垢材） | 31.1 | 5.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT015 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物・Ⅱ |
PSHD-30ST-Ⅱ 105用・120用 中柱引張（無垢材） | 30.2 | 5.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT014 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| 高耐力柱脚金物45 |
引張 | 45.9 | 8.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT115 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| 高耐力柱脚金物45 |
せん断 | 9.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT079 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
|
| 高耐力柱脚金物45 |
引張/せん断 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_023-03 | |||
| 高耐力柱脚金物75 |
引張 | 75.0 | 14.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP21-KT125 | |

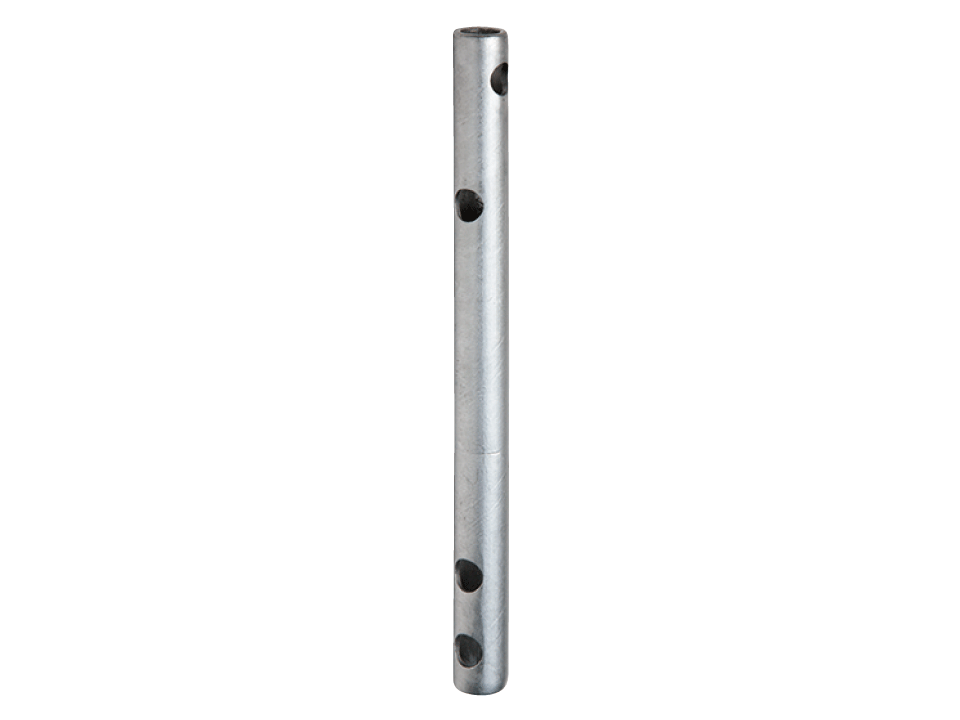

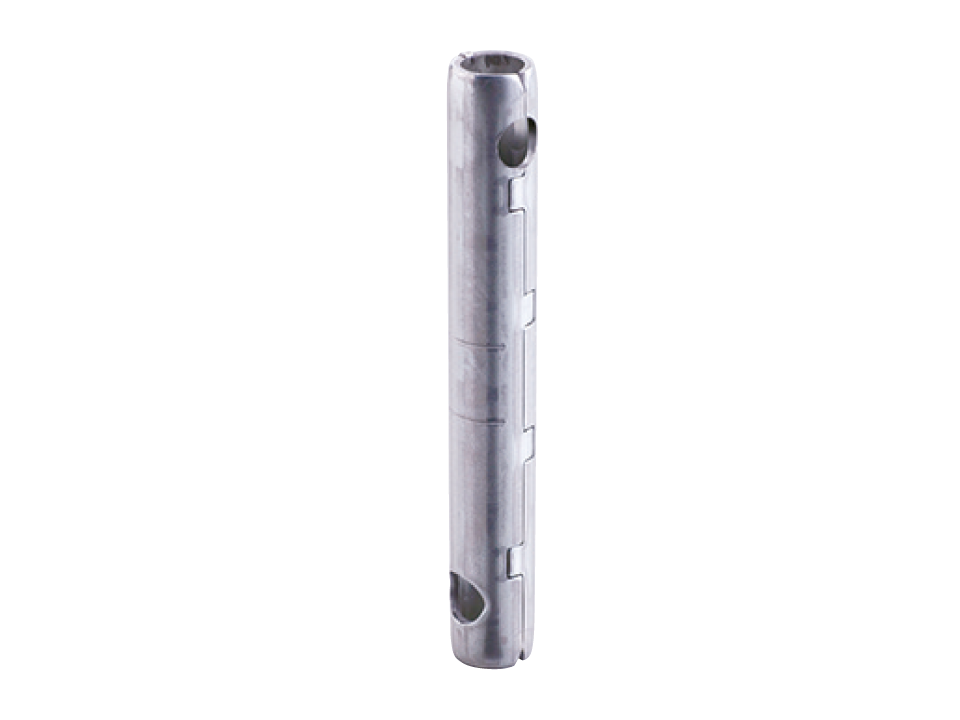

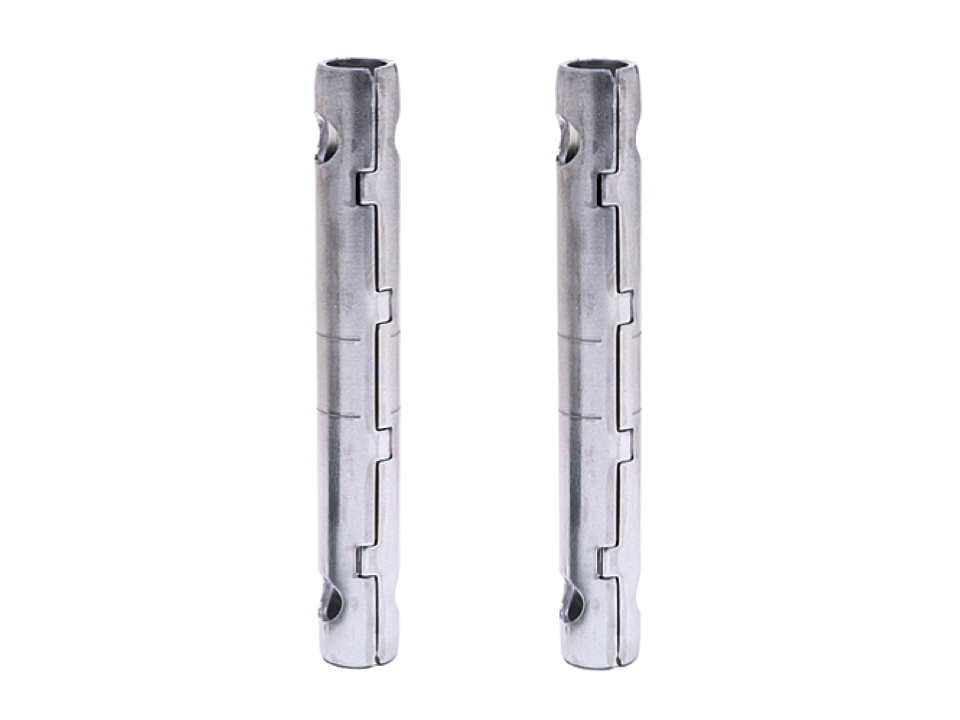

 ロールパイプ |
RP-10 中柱引張（集成材） | 11.2 | 2.1 | (一財)建材試験センター 品質性能試験報告書 |
第07A3710号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 中柱引張（無垢材） | 12.3 | 2.3 | (一財)建材試験センター 品質性能試験報告書 |
第08A0476号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 出隅引張（無垢材） | 11.7 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT011 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 柱継ぎ引張（集成材） | 13.7 | 2.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT147 | ・柱：スプルース同一等級集成材 E95-F315 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 せん断（集成材） | 6.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT036 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
 ロールパイプ |
RP-10 せん断（無垢材） | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT035 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
 ロールパイプ |
RP-10 中柱 引張/せん断 (LVL) | 11.4/7.5 | 2.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_013-03 | 短期許容耐力は引張/せん断の順で表記 |
 ロールパイプ |
RP-10 隅柱・出隅 引張/せん断 (LVL) | 8.8/7.5 | 1.6 | （一財）日本建築センター BCJ評定書 |
LW0081-03_014-03 | 短期許容耐力は引張/せん断の順で表記 |
 ロールパイプ |
RP-10（＋） 中柱引張（無垢材） | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT086 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10（+） 出隅引張（柱：集成材／横架材：無垢材） | 10.3 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT152 | ・柱：スプルース同一等級集成材 E95-F315、横架材：スギ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10(+) 中柱 引張/せん断 (LVL) | 11.4/5.5 | 2.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_015-03 | 短期許容耐力は引張/せん断の順で表記 |
 ロールパイプ |
RP-10(+) 隅柱・出隅 引張/せん断 (LVL) | 8.8/5.5 | 1.6 | （一財）日本建築センター BCJ評定書 |
LW0081-03_016-03 | 短期許容耐力は引張/せん断の順で表記 |

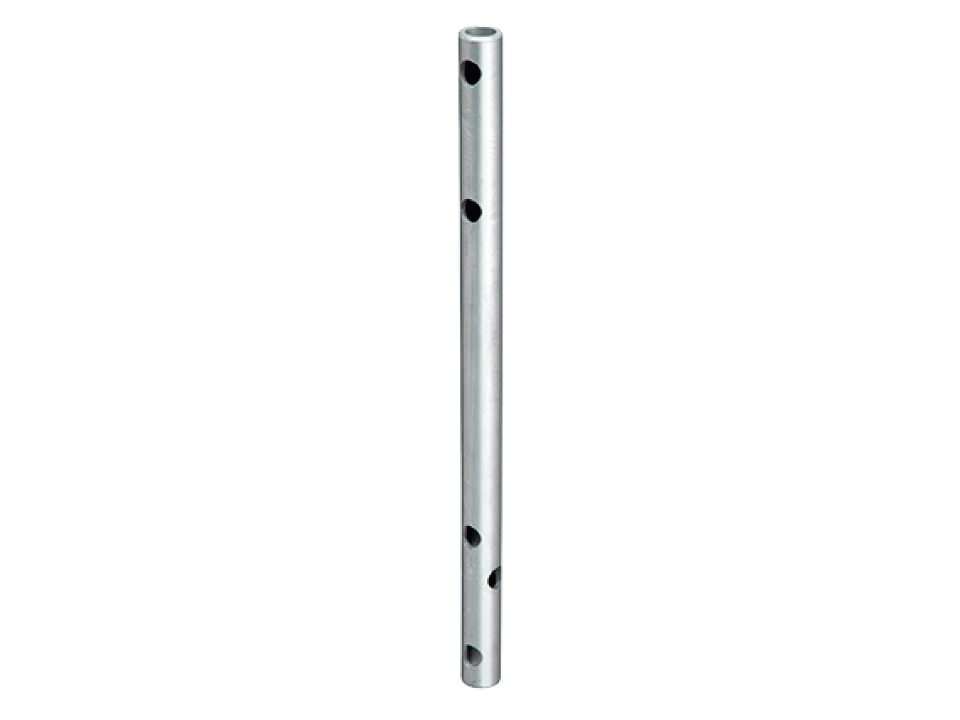

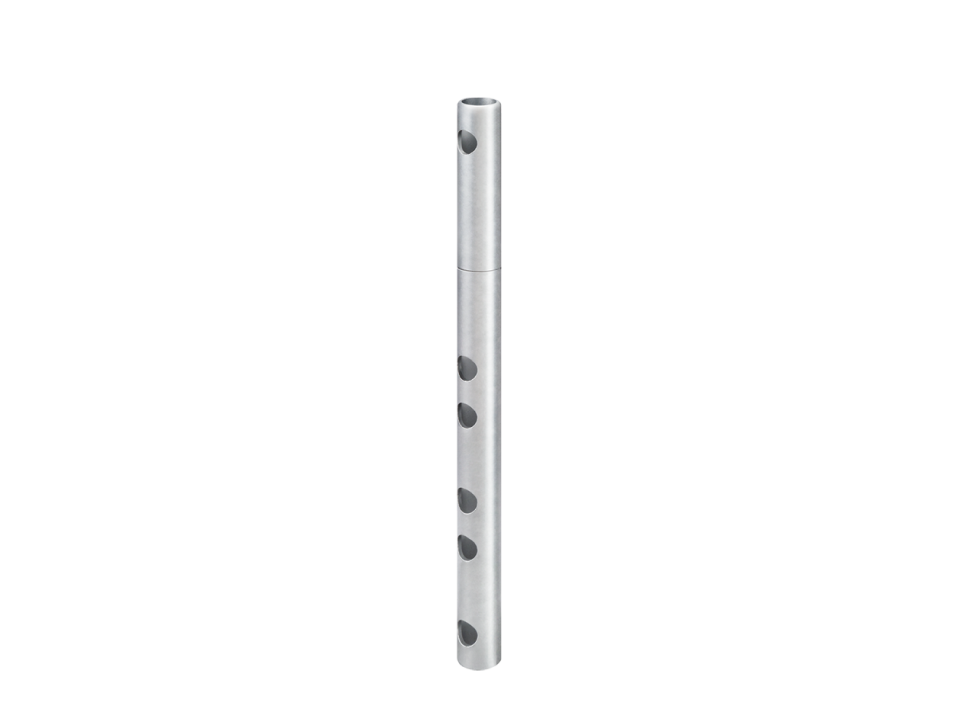

 PZホールダウンパイプ |
PZ-HDP-15 中柱引張（無垢材） | 21.1 | 3.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT085 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-15 出隅引張（無垢材） | 16.2 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT012 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-20 中柱引張（無垢材） | 24.3 | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT084 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-20 中柱引張（無垢材）※木口から柱を20mmカットした仕様 | 24.3 | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT173 | ・土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡ〈めり込み防止用〉の場合は柱は木口から12mmカット（柱の木口からの最大カット可能寸法は20mm）。 ・従来仕様の耐力数値(24.3kN：ハウスプラス確認検査（株）） 相当以上を確認済み。 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-20 隅柱・出隅 引張（柱：集成材／横架材：無垢材） | 16.9 | 3.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT146 | ・柱：スプルース同一等級集成材 E95-F315、横架材：スギ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-20 中柱 引張/せん断 (LVL) | 26.5/8.5 | 5.0 | （一財）日本建築センター BCJ評定書 |
LW0081-03_017-03 | 短期許容耐力は引張/せん断の順で表記 |
 PZホールダウンパイプ |
PZ-HDP-20 隅柱・出隅 引張/せん断 (LVL) | 15.1/8.5 | 2.8 | （一財）日本建築センター BCJ評定書 |
LW0081-03_018-03 | 短期許容耐力は引張/せん断の順で表記 |
 PZホールダウンパイプ |
PZ-HDP-20CN 中柱・隅柱・出隅引張（柱：無垢材／横架材：集成材） | 24.5 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT045 / HP18-KT074 | ・柱：スギ、横架材：スプルース対称異等級集成材 E105-F300（梁成180mm以上） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |

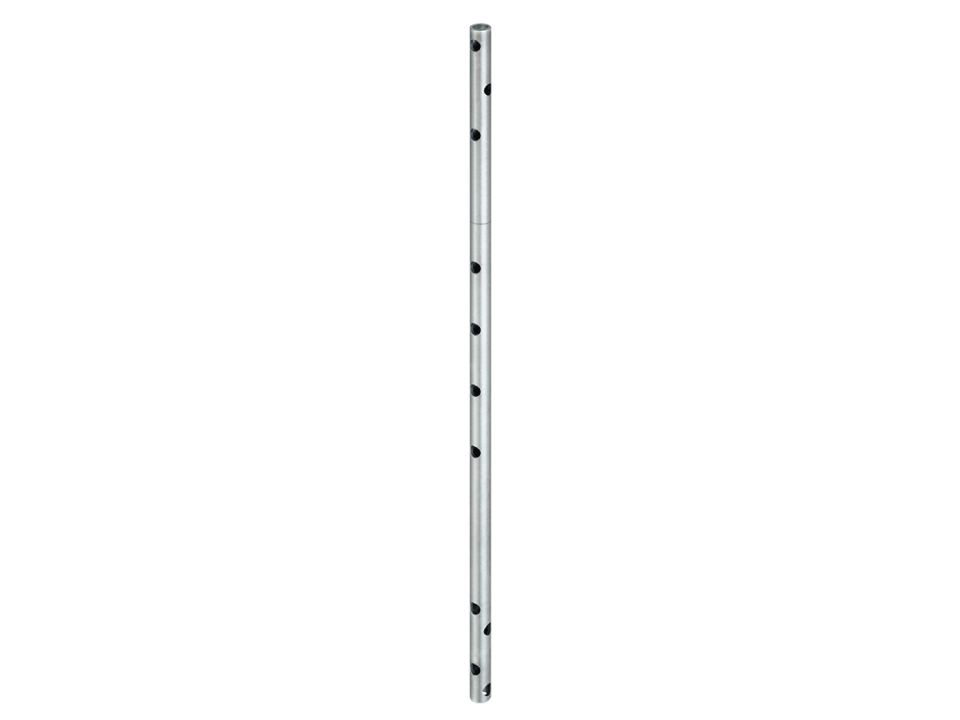

 PZホールダウンパイプ |
PZ-HDP-30HJ 中柱・隅柱・出隅・柱継ぎ引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-30HJ 引張 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_024-02 | |||
 PZホールダウンパイプ |
PZ-HDP-30(105-150) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-30(180-210) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-30(240-300) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 PZホールダウンパイプ |
PZ-HDP-30(330-390) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |

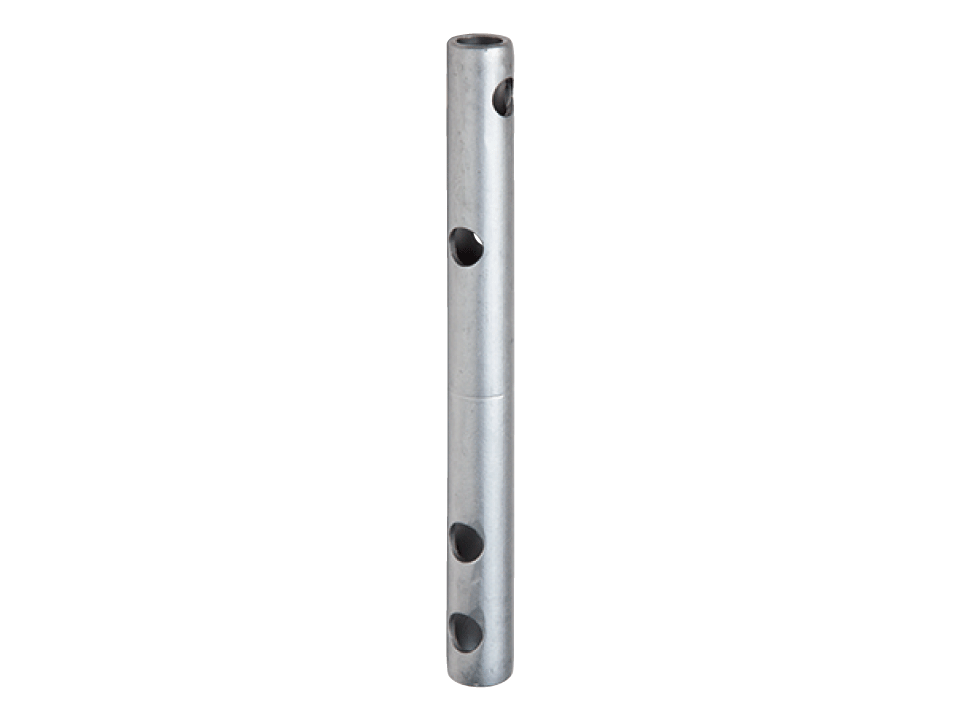

 フレックスパイプ |
FP-260 中柱・隅柱・出隅 引張 | 11.1 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT142 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 フレックスパイプ |
FP-260 中柱・隅柱・出隅 引張/せん断 (LVL) | 15.5/5.8 | 2.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_021-03 | 短期許容耐力は引張/せん断の順で表記 |
 ロールフレックスパイプ |
RFP-140 中柱 引張 | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT014 | |
 ロールフレックスパイプ |
RFP-140 出隅 引張 | 11.2 | 2.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT026 |
プレセッター
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|

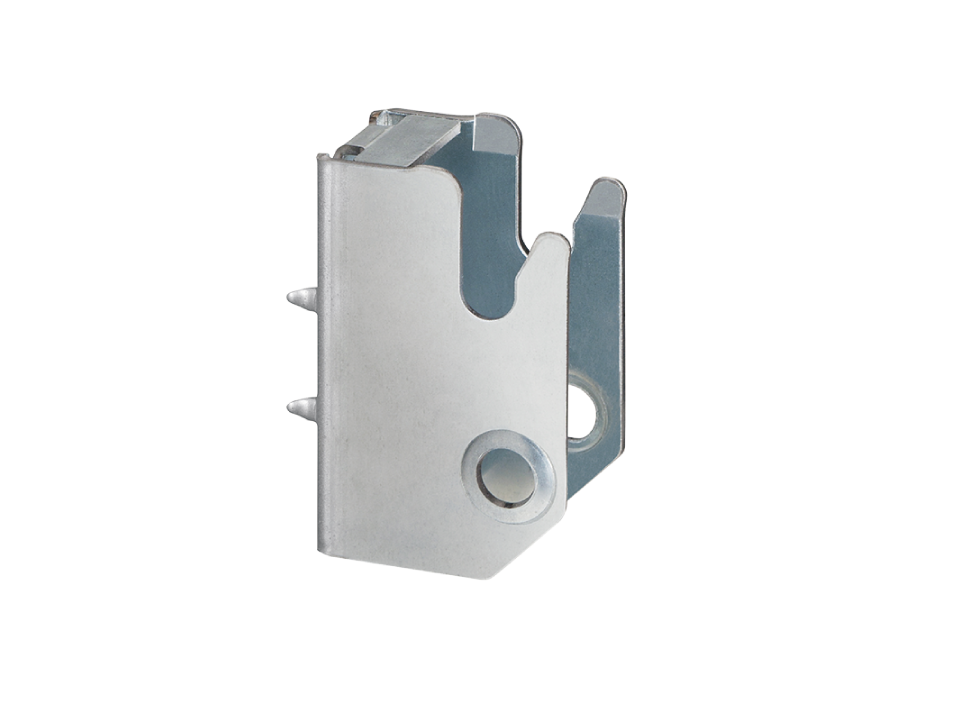

| プレセッター梁受金物 |
PS-10ZC/PS-10PZ（集成材） | 6.5 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ（HJS） | 7.0 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-10PZ（D-HJS） | 5.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-01 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ（集成材） | 11.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ（HJS） | 11.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-18PZ（D-HJS） | 9.4 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-02 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ（集成材） | 16.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ（HJS） | 17.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-24PZ（D-HJS） | 14.6 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-03 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ（集成材） | 22.3 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ（HJS） | 20.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-33PZ（D-HJS） | 19.8 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C15-04 | 耐力は長期許容せん断耐力 | |
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）引張 | 12.3 | 2.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-29 | |
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）せん断 | 13.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-21 | ||
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）せん断ダウン | 11.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-41 | ||
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （集成材）逆せん断 | 5.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-25 | ||
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）引張 | 11.5 | 2.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-168 | |
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）せん断 | 14.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-172 | ||
| プレセッター梁受金物 |
PS-10ZC/PS-10PZ （HJS）逆せん断 | 4.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-176 | ||
| プレセッター梁受金物 |
PS-10PZ （D-HJS）引張 | 13.7 | 2.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-3 | |
| プレセッター梁受金物 |
PS-10PZ （D-HJS）せん断 | 10.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-1 | ||
| プレセッター梁受金物 |
PS-10PZ （D-HJS）逆せん断 | 6.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-2 | ||
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）引張 | 20.9 | 3.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-30 | |
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）せん断 | 22.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-22 | ||
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）せん断ダウン | 23.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-42 | ||
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （集成材）逆せん断 | 23.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-26 | ||
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）引張 | 20.8 | 3.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-169 | |
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）せん断 | 22.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-173 | ||
| プレセッター梁受金物 |
PS-18ZC/PS-18PZ （HJS）逆せん断 | 25.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-177 | ||
| プレセッター梁受金物 |
PS-18PZ （D-HJS）引張 | 19.4 | 3.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-6 | |
| プレセッター梁受金物 |
PS-18PZ （D-HJS）せん断 | 18.8 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-4 | ||
| プレセッター梁受金物 |
PS-18PZ （D-HJS）逆せん断 | 21.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-5 | ||
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）引張 | 28.6 | 5.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-31 | |
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）せん断 | 33.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-23 | ||
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）せん断ダウン | 35.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-43 | ||
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （集成材）逆せん断 | 29.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-27 | ||
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）引張 | 28.8 | 5.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-170 | |
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）せん断 | 34.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-174 | ||
| プレセッター梁受金物 |
PS-24ZC/PS-24PZ （HJS）逆せん断 | 33.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-178 | ||
| プレセッター梁受金物 |
PS-24PZ （D-HJS）引張 | 27.3 | 5.1 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-9 | |
| プレセッター梁受金物 |
PS-24PZ （D-HJS）せん断 | 29.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-7 | ||
| プレセッター梁受金物 |
PS-24PZ （D-HJS）逆せん断 | 32.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-8 | ||
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）引張 | 39.4 | 7.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-32 | |
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）せん断 | 44.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-24 | ||
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）せん断ダウン | 42.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-44 | ||
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （集成材）逆せん断 | 43.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-28 | ||
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）引張 | 29.6 | 5.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-171 | |
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）せん断 | 41.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-175 | ||
| プレセッター梁受金物 |
PS-33ZC/PS-33PZ （HJS）逆せん断 | 45.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依20-179 | ||
| プレセッター梁受金物 |
PS-33PZ （D-HJS）引張 | 35.0 | 6.6 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-12 | |
| プレセッター梁受金物 |
PS-33PZ （D-HJS）せん断 | 39.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-10 | ||
| プレセッター梁受金物 |
PS-33PZ （D-HJS）逆せん断 | 42.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依23-11 | ||
 プレセッタータイプM梁受金物 |
M/PS-15PZ、M/PS-12PZ、M/PS-10PZ 引張 | 10.8 | 2.0 | (一財)建材試験センター 品質性能試験報告書 |
第08A2914号 | |
 プレセッタータイプM梁受金物 |
M/PS-15PZ、M/PS-12PZ、M/PS-10PZ せん断 | 14.7 | (一財)建材試験センター 品質性能試験報告書 |
第09A2091号 | ||
 プレセッタータイプM梁受金物 |
M/PS-15PZ、M/PS-12PZ、M/PS-10PZ 逆せん断 | 4.8 | (一財)建材試験センター 品質性能試験報告書 |
第09A2092号 | ||
 プレセッタータイプM梁受金物 |
M/PS-21PZ、M/PS-18PZ 引張 | 17.1 | 3.2 | (一財)建材試験センター 品質性能試験報告書 |
第08A2917号 | |
 プレセッタータイプM梁受金物 |
M/PS-21PZ、M/PS-18PZ せん断 | 16.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT010 | ||
 プレセッタータイプM梁受金物 |
M/PS-21PZ、M/PS-18PZ 逆せん断 | 13.3 | (一財)建材試験センター 品質性能試験報告書 |
第09A2094号 | ||
 プレセッタータイプM梁受金物 |
M/PS-30PZ、M/PS-27PZ、M/PS-24PZ 引張 | 17.9 | 3.3 | (一財)建材試験センター 品質性能試験報告書 |
第08A2920号 | |
 プレセッタータイプM梁受金物 |
M/PS-30PZ、M/PS-27PZ、M/PS-24PZ せん断 | 24.5 | (一財)建材試験センター 品質性能試験報告書 |
第09A2095号 | ||
 プレセッタータイプM梁受金物 |
M/PS-30PZ、M/PS-27PZ、M/PS-24PZ 逆せん断 | 25.9 | (一財)建材試験センター 品質性能試験報告書 |
第09A2096号 | ||
 プレセッタータイプM梁受金物 |
M/PS-39PZ、M/PS-36PZ、M/PS-33PZ 引張 | 20.0 | 3.7 | (一財)建材試験センター 品質性能試験報告書 |
第08A2923号 | |
 プレセッタータイプM梁受金物 |
M/PS-39PZ、M/PS-36PZ、M/PS-33PZ せん断 | 40.4 | (一財)建材試験センター 品質性能試験報告書 |
第09A2097号 | ||
 プレセッタータイプM梁受金物 |
M/PS-39PZ、M/PS-36PZ、M/PS-33PZ 逆せん断 | 34.5 | (一財)建材試験センター 品質性能試験報告書 |
第09A2098号 | ||
| PS-Iハンガー |
PSIH356 | 8.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT004 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 | |
| PS-Iハンガー |
PSIH508 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT003 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 | |
| PS短ざく |
PSBS-L360 | 3.8 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価(木)-20-008 | 本製品を「PS-18SU、24SU、33SU」及び「PS-18、24、33」に対し追加施工した場合の耐力数値です。 | |
 プレセッター登り梁受金物 |
PS-18NPZ 引張 4寸勾配（集成材） | 22.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-263 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-18NPZ 引張 10寸勾配（集成材） | 25.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-38 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-18NPZ せん断 4寸勾配（集成材） | 42.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-264 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-18NPZ せん断 10寸勾配（集成材） | 36.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-39 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-18NPZ 逆せん断 4寸勾配（集成材） | 48.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-265 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-18NPZ 逆せん断 10寸勾配（集成材） | 44.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-40 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ 引張 4寸勾配（集成材） | 31.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-266 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ 引張 10寸勾配（集成材） | 31.9 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-41 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ せん断 4寸勾配（集成材） | 52.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-267 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ せん断 10寸勾配（集成材） | 57.2 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-42 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ 逆せん断 4寸勾配（集成材） | 60.5 | (公財)日本住宅・木材技術センター 試験成績書 |
依15-268 | 1個あたりではなく試験体としての評価 | |
 プレセッター登り梁受金物 |
PS-24NPZ 逆せん断 10寸勾配（集成材） | 61.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-43 | 1個あたりではなく試験体としての評価 | |
| プレセッター柱脚金物（一体型） |
PS-OPSU/PS-OP 105用 圧縮 | 53.4/29.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT110 | ・耐力は短期許容圧縮耐力/長期許容圧縮耐力の順で表記 ・柱、横架材：スギ |
|
 プレセッター柱脚金物（一体型） |
PS-OP 105用 引張（集成材/無垢材） | 41.3/30.1 | 7.7/5.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT011 | ・集成材/無垢材の順で表記 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物（一体型） |
PS-OP 105用 せん断（無垢材） | 6.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
KP14-KT096 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
| プレセッター柱脚金物 |
PSHD-30CN 105用 引張（集成材） | 30.8 | 5.8 | (公財)日本住宅・木材技術センター 試験成績書 |
依18-66 | ・柱、横架材：スプルース同一等級集成材 E95-F315 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物 |
PSHD-30CN 105用 引張（HJS） | 31.5 | 5.9 | (一財)建材試験センター 品質性能試験報告書 |
第08A3354号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| プレセッター柱脚金物 |
PSHD-30CN 105用 引張（無垢材） | 33.7 | 6.3 | (一財)建材試験センター 品質性能試験報告書 |
第07A2249号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| プレセッター柱脚金物 |
PSHD-30ST 105用 引張（集成材） | 31.7 | 5.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依16-72 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 プレセッター柱脚金物 |
PSHD-30ST 105用 引張（HJS） | 38.7 | 7.3 | (一財)建材試験センター 品質性能試験報告書 |
第08A3356号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| プレセッター柱脚金物 |
PSHD-30ST 105用 引張（無垢材） | 30.5 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT029 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| プレセッター柱脚金物・Ⅱ |
PSHD-30CN-Ⅱ 105用 出隅引張（無垢材） | 31.1 | 5.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT015 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| プレセッター柱脚金物・Ⅱ |
PSHD-30ST-Ⅱ 105用・120用 中柱引張（無垢材） | 30.2 | 5.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT014 | ・柱：スギ、横架材：ヒノキ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| 高耐力柱脚金物45 |
引張 | 45.9 | 8.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT115 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| 高耐力柱脚金物45 |
せん断 | 9.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT079 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
|
| 高耐力柱脚金物45 |
引張/せん断 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_023-03 | |||
| 高耐力柱脚金物75 |
引張 | 75.0 | 14.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP21-KT125 | |
| ロールパイプ |
RP-10 中柱引張（集成材） | 11.2 | 2.1 | (一財)建材試験センター 品質性能試験報告書 |
第07A3710号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 中柱引張（HJS） | 13.7 | 2.5 | (一財)建材試験センター 品質性能試験報告書 |
第08A3358号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10 中柱引張（無垢材） | 12.3 | 2.3 | (一財)建材試験センター 品質性能試験報告書 |
第08A0476号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
 ロールパイプ |
RP-10 出隅引張（HJS） | 11.1 | 2.0 | (一財)建材試験センター 品質性能試験報告書 |
第08A3359号 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10 出隅引張（無垢材） | 11.7 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT011 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10 柱継ぎ引張（集成材） | 13.7 | 2.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT147 | ・柱：スプルース同一等級集成材 E95-F315 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10 せん断（集成材） | 6.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT036 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
| ロールパイプ |
RP-10 せん断（無垢材） | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP08-KT035 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 | |
| ロールパイプ |
RP-10 中柱 引張/せん断 (LVL) | 11.4/7.5 | 2.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_013-03 | 短期許容耐力は引張/せん断の順で表記 |
| ロールパイプ |
RP-10 隅柱・出隅 引張/せん断 (LVL) | 8.8/7.5 | 1.6 | （一財）日本建築センター BCJ評定書 |
LW0081-03_014-03 | 短期許容耐力は引張/せん断の順で表記 |
| ロールパイプ |
RP-10（＋） 中柱引張（無垢材） | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT086 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10（+） 出隅引張（柱：集成材／横架材：無垢材） | 10.3 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT152 | ・柱：スプルース同一等級集成材 E95-F315、横架材：スギ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| ロールパイプ |
RP-10(+) 中柱 引張/せん断 (LVL) | 11.4/5.5 | 2.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_015-03 | 短期許容耐力は引張/せん断の順で表記 |
| ロールパイプ |
RP-10(+) 隅柱・出隅 引張/せん断 (LVL) | 8.8/5.5 | 1.6 | （一財）日本建築センター BCJ評定書 |
LW0081-03_016-03 | 短期許容耐力は引張/せん断の順で表記 |
| PZホールダウンパイプ |
PZ-HDP-15 中柱引張（無垢材） | 21.1 | 3.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT085 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-15 出隅引張（無垢材） | 16.2 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT012 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-20 中柱引張（無垢材） | 24.3 | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP10-KT084 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-20 中柱引張（無垢材）※木口から柱を20mmカットした仕様 | 24.3 | 4.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT173 | ・土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡ〈めり込み防止用〉の場合は柱は木口から12mmカット（柱の木口からの最大カット可能寸法は20mm）。 ・従来仕様の耐力数値(24.3kN：ハウスプラス確認検査（株）） 相当以上を確認済み。 ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-20 隅柱・出隅 引張（柱：集成材／横架材：無垢材） | 16.9 | 3.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT146 | ・柱：スプルース同一等級集成材 E95-F315、横架材：スギ ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-20 中柱 引張/せん断 (LVL) | 26.5/8.5 | 5.0 | （一財）日本建築センター BCJ評定書 |
LW0081-03_017-03 | 短期許容耐力は引張/せん断の順で表記 |
| PZホールダウンパイプ |
PZ-HDP-20 隅柱・出隅 引張/せん断 (LVL) | 15.1/8.5 | 2.8 | （一財）日本建築センター BCJ評定書 |
LW0081-03_018-03 | 短期許容耐力は引張/せん断の順で表記 |
| PZホールダウンパイプ |
PZ-HDP-20CN 中柱・隅柱・出隅引張（柱：無垢材／横架材：集成材） | 24.5 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT045 / HP18-KT074 | ・柱：スギ、横架材：スプルース対称異等級集成材 E105-F300（梁成180mm以上） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-30HJ 中柱・隅柱・出隅・柱継ぎ引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-30HJ 引張 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_024-02 | |||
| PZホールダウンパイプ |
PZ-HDP-30(105-150) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-30(180-210) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-30(240-300) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| PZホールダウンパイプ |
PZ-HDP-30(330-390) 中柱・隅柱・出隅引張（無垢材） | 30.6 | 5.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT043 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| フレックスパイプ |
FP-260 中柱・隅柱・出隅 引張 | 11.1 | 2.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP15-KT142 | 異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| フレックスパイプ |
FP-260 中柱・隅柱・出隅 引張/せん断 (LVL) | 15.5/5.8 | 2.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_021-03 | 短期許容耐力は引張/せん断の順で表記 |
| ロールフレックスパイプ |
RFP-140 中柱 引張 | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT014 | |
| ロールフレックスパイプ |
RFP-140 出隅 引張 | 11.2 | 2.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT026 |
ボックス型柱脚金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
| 高耐力柱脚金物45 |
引張 | 45.9 | 8.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT115 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
| 高耐力柱脚金物45 |
せん断 | 9.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP14-KT079 | ・材種：杉KD材（含水率15%以下） ・異なる使用樹種（LVL除く）の中の最小値を記載しています。 |
|
| 高耐力柱脚金物45 |
引張/せん断 （LVL） | （一財）日本建築センター BCJ評定書 |
LW0081-03_023-03 | |||
| 高耐力柱脚金物75 |
引張 | 75.0 | 14.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP21-KT125 | |
 SSLOCK柱脚金物 |
引張 | 45.0 | 8.4 | ハウスプラス住宅保証(株) 性能試験成績証明書 |
HP04-KT040 | 柱：スプルース構造用集成材 E85-F300 |
ベースセッター
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 ベースセッター |
在来軸組工法 | 8.8 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-17-016-4 | ・樹種ベイマツ対称異等級集成材 E135-F375以上またはカラマツ対称異等級集成材 E105-F300以上 ・使用環境Ⅲにおける数値 |
|
 ベースセッター |
枠組壁工法 | 8.8 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-19-006-1 | ・樹種ベイマツ対称異等級集成材 E135-F375以上またはカラマツ対称異等級集成材E105-F300以上 ・使用環境Ⅲにおける数値 |
|
 ベースセッター標準柱頭仕様 せん断（ロールパイプ） |
在来軸組工法 | 15.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT001 | ||
 ベースセッター標準柱頭仕様 せん断（YPR-85） |
枠組壁工法 | 9.17 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-19-019 |
ホールダウン金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 MPホールダウン108 |
在来軸組工法 | 108.0 | 20.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT090 | ・120角以上の木材を使用 ・柱の樹種はスプルース同一等級集成材E95-F315以上 |
 MPホールダウン108 |
枠組壁工法 | 108.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP19-KT090-1 | ・120角以上の木材を使用 ・柱の樹種はスプルース同一等級集成材E95-F315以上 |
|
 〔枠材用〕MPホールダウン |
在来軸組工法 | 77.2 | 14.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT055 | ・120角以上の木材を使用 ・柱の樹種はスプルース同一等級集成材E95-F315以上 |
 丸鋼ホールダウン |
対角仕様 | 120.0 | 22.6 | (一財)建材試験センター 品質性能試験報告書 |
第17A1862号 | 丸鋼ホールダウン2本1組を対角または対面で使用した場合の耐力を表記しています。 |
 丸鋼ホールダウン |
対面仕様 | 120.0 | 22.6 | (一財)建材試験センター 品質性能試験報告書 |
第17A1863号 | 丸鋼ホールダウン2本1組を対角または対面で使用した場合の耐力を表記しています。 |
梁受金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
| プレセッターSU梁受金物 |
PS-10SU | 5.4/4.7 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-01/SB2-11J24-01 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
| プレセッターSU梁受金物 |
PS-18SU | 13.3/10.4 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-02/SB2-11J24-02 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
| プレセッターSU梁受金物 |
PS-24SU | 19.9/17.2 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-03/SB2-11J24-03 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
| プレセッターSU梁受金物 |
PS-33SU | 19.6/21.1 | (公財)日本住宅・木材技術センター 性能認定商品 |
SB2-11C13-04/SB2-11J24-04 | ・耐力は長期許容せん断耐力 ・耐力は中ボルト/PS座付ボルトの順で表記 |
|
| プレセッターSU梁受金物 |
PS-10SU 引張 | 10.2 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT094 | |
| プレセッターSU梁受金物 |
PS-10SU 引張（梁-梁接合） | 9.2 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT018 | |
| プレセッターSU梁受金物 |
PS-10SU せん断（梁-梁接合） | 7.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT081 | ||
| プレセッターSU梁受金物 |
PS-10SU せん断 | 9.9/8.7 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-120/依25-111 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
| プレセッターSU梁受金物 |
PS-10SU 逆せん断 | 6.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT073 | ||
| プレセッターSU梁受金物 |
PS-10SU（スギ集成材）引張 | 9.5 | 1.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT060 | |
| プレセッターSU梁受金物 |
PS-10SU（スギ集成材）引張（梁-梁接合） | 8.2 | 1.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT084 | |
| プレセッターSU梁受金物 |
PS-10SU（スギ集成材）せん断 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT064 | ||
| プレセッターSU梁受金物 |
PS-10SU（スギ集成材）せん断（梁-梁接合） | 5.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT080 | ||
| プレセッターSU梁受金物 |
PS-10SU（スギ集成材）逆せん断 | 6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT068 | ||
| プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）引張 | 7.7 | 1.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT118 | |
| プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）引張（梁-梁接合） | 10.1 | 1.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT122 | |
| プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）せん断 | 9.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT106 | ||
| プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 7.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT114 | ||
| プレセッターSU梁受金物 |
PS-10SU（ハイブリッド・ビーム）逆せん断 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT110 | ||
| プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）引張 | 7.9 | 1.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第12号 | |
| プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）引張（梁-梁接合） | 12.6 | 2.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14号 | |
| プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）せん断 | 14.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-13号 | ||
| プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）せん断（梁-梁接合） | 7.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-9号 | ||
| プレセッターSU梁受金物 |
PS-10SU（ドライ・ビーム）逆せん断 | 8.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-14号 | ||
| プレセッターSU梁受金物 |
PS-10SU (LVL) 引張/せん断/逆せん断 | 10.5/12.5/5.8 | 1.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_001-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-10SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 10.5/9.2/7.7 | 1.9 | （一財）日本建築センター BCJ評定書 |
LW0081-03_007-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-18SU 引張 | 14.5 | 2.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT078 | |
| プレセッターSU梁受金物 |
PS-18SU 引張（梁-梁接合） | 18.3 | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT019 | |
| プレセッターSU梁受金物 |
PS-18SU せん断 | 24.2/19.0 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-121/依25-112 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
| プレセッターSU梁受金物 |
PS-18SU せん断（梁-梁接合） | 17.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT082 | ||
| プレセッターSU梁受金物 |
PS-18SU 逆せん断 | 16.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT074 | ||
| プレセッターSU梁受金物 |
PS-18SU（スギ集成材）引張 | 11.9 | 2.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT061 | |
| プレセッターSU梁受金物 |
PS-18SU（スギ集成材）引張（梁-梁接合） | 17.1 | 3.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT085 | |
| プレセッターSU梁受金物 |
PS-18SU（スギ集成材）せん断 | 18.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT065 | ||
| プレセッターSU梁受金物 |
PS-18SU（スギ集成材）せん断（梁-梁接合） | 12.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT081 | ||
| プレセッターSU梁受金物 |
PS-18SU（スギ集成材）逆せん断 | 15.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT069 | ||
| プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）引張 | 19.1 | 3.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT119 | |
| プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）引張（梁-梁接合） | 18.2 | 3.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT123 | |
| プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）せん断 | 23.4 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT107 | ||
| プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 17.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT115 | ||
| プレセッターSU梁受金物 |
PS-18SU（ハイブリッド・ビーム）逆せん断 | 20.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT111 | ||
| プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）引張 | 13.3 | 2.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-6号 | |
| プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）引張（梁-梁接合） | 15.9 | 3.0 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-2号 | |
| プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）せん断 | 24.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-15号 | ||
| プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）せん断（梁-梁接合） | 14.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-10号 | ||
| プレセッターSU梁受金物 |
PS-18SU（ドライ・ビーム）逆せん断 | 23.9 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-16号 | ||
| プレセッターSU梁受金物 |
PS-18SU (LVL) 引張/せん断/逆せん断 | 18.5/27.4/20.8 | 3.4 | （一財）日本建築センター BCJ評定書 |
LW0081-03_002-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-18SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 18.5/22.8/22.5 | 3.4 | （一財）日本建築センター BCJ評定書 |
LW0081-03_009-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-24SU 引張 | 21.8 | 4.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT079 | |
| プレセッターSU梁受金物 |
PS-24SU 引張（梁-梁接合） | 25.4 | 4.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT020 | |
| プレセッターSU梁受金物 |
PS-24SU せん断 | 36.2/31.3 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-122/依25-113 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
| プレセッターSU梁受金物 |
PS-24SU せん断（梁-梁接合） | 26.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT083 | ||
| プレセッターSU梁受金物 |
PS-24SU 逆せん断 | 27.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT075 | ||
| プレセッターSU梁受金物 |
PS-24SU（スギ集成材）引張 | 16.3 | 3.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT062 | |
| プレセッターSU梁受金物 |
PS-24SU（スギ集成材）引張（梁-梁接合） | 21.7 | 4.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT086 | |
| プレセッターSU梁受金物 |
PS-24SU（スギ集成材）せん断 | 21.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT066 | ||
| プレセッターSU梁受金物 |
PS-24SU（スギ集成材）せん断（梁-梁接合） | 24.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT082 | ||
| プレセッターSU梁受金物 |
PS-24SU（スギ集成材）逆せん断 | 20.7 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT070 | ||
| プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）引張 | 19.2 | 3.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT120 | |
| プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）引張（梁-梁接合） | 21.0 | 3.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT124 | |
| プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）せん断 | 29.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT108 | ||
| プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 24.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT116 | ||
| プレセッターSU梁受金物 |
PS-24SU（ハイブリッド・ビーム）逆せん断 | 29.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT112 | ||
| プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）引張 | 23.8 | 4.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-7号 | |
| プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）引張（梁-梁接合） | 23.2 | 4.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-3号 | |
| プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）せん断 | 31.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-17号 | ||
| プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）せん断（梁-梁接合） | 26.2 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-11号 | ||
| プレセッターSU梁受金物 |
PS-24SU（ドライ・ビーム）逆せん断 | 33.4 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-18号 | ||
| プレセッターSU梁受金物 |
PS-24SU (LVL) 引張/せん断/逆せん断 | 22.6/38.9/21.2 | 4.2 | （一財）日本建築センター BCJ評定書 |
LW0081-03_003-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-24SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 25.3/34.1/30.6 | 4.7 | （一財）日本建築センター BCJ評定書 |
LW0081-03_009-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-33SU 引張 | 24.8 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT080 | |
| プレセッターSU梁受金物 |
PS-33SU 引張（梁-梁接合） | 34.6 | 6.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT021 | |
| プレセッターSU梁受金物 |
PS-33SU せん断 | 35.8/38.4 | (公財)日本住宅・木材技術センター 試験成績書 |
依24-123/依25-114 | 耐力は中ボルト/PS座付ボルトの順で表記 | |
| プレセッターSU梁受金物 |
PS-33SU せん断（梁-梁接合） | 40.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT084 | ||
| プレセッターSU梁受金物 |
PS-33SU 逆せん断 | 39.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP12-KT076 | ||
| プレセッターSU梁受金物 |
PS-33SU（スギ集成材）引張 | 24.5 | 4.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT063 | |
| プレセッターSU梁受金物 |
PS-33SU（スギ集成材）引張（梁-梁接合） | 26.3 | 4.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT087 | |
| プレセッターSU梁受金物 |
PS-33SU（スギ集成材）せん断 | 36.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT067 | ||
| プレセッターSU梁受金物 |
PS-33SU（スギ集成材）せん断（梁-梁接合） | 30.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT083 | ||
| プレセッターSU梁受金物 |
PS-33SU（スギ集成材）逆せん断 | 36.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP13-KT071 | ||
| プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）引張 | 27.6 | 5.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT121 | |
| プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）引張（梁-梁接合） | 35.4 | 6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT125 | |
| プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）せん断 | 35.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT109 | ||
| プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）せん断（梁-梁接合） | 38.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT117 | ||
| プレセッターSU梁受金物 |
PS-33SU（ハイブリッド・ビーム）逆せん断 | 32.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP16-KT113 | ||
| プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）引張 | 30.0 | 5.6 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-8号 | |
| プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）引張（梁-梁接合） | 29.3 | 5.5 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-4号 | |
| プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）せん断 | 40.8 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-19号 | ||
| プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）せん断（梁-梁接合） | 39.3 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-12号 | ||
| プレセッターSU梁受金物 |
PS-33SU（ドライ・ビーム）逆せん断 | 36.7 | 試験成績書（広島県立総合技術研究所（林業技術センター） 試験成績書 |
林木第14-20号 | ||
| プレセッターSU梁受金物 |
PS-33SU (LVL) 引張/せん断/逆せん断 | 29.6/52.3/30.4 | 5.5 | （一財）日本建築センター BCJ評定書 |
LW0081-03_004-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-33SU (LVL) 引張/せん断/逆せん断 (梁-梁接合) | 35.8/47.4/46.6 | 6.7 | （一財）日本建築センター BCJ評定書 |
LW0081-03_010-03 | 短期許容耐力は引張/せん断/逆せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）引張 | 45.8/35.2 | 8.6/6.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT137/HP17-KT057 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 |
| プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）引張（梁-梁接合） | 42.0 | 7.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT026 | |
| プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU）せん断 | 45.9/45.6 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT021/HP17-KT059 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 | |
| プレセッターSU梁受金物 |
PS-39SU(PS-24SU+PS-18SU)せん断（梁-梁接合） | 46.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT027 | ||
| プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU） (LVL) 引張/せん断 | 37.1/60.1 | 7.0 | （一財）日本建築センター BCJ評定書 |
LW0081-03_005-03 | 短期許容耐力は引張/せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-39SU（PS-24SU+PS-18SU） (LVL) 引張/せん断 (梁-梁接合) | 43.3/53.4 | 8.1 | （一財）日本建築センター BCJ評定書 |
LW0081-03_011-03 | 短期許容耐力は引張/せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU）引張 | 48.9/48.1 | 9.2/9.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT020/HP17-KT058 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 |
| プレセッターSU梁受金物 |
PS-54SU(PS-33SU+PS-24SU)引張（梁-梁接合） | 54.0 | 10.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT028 | |
| プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU）せん断 | 61.4/51.3 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP17-KT022/HP17-KT060 | 耐力は、横架材:ベイマツ、柱:オウシュウアカマツ/横架材:オウシュウアカマツ、柱:スプルースの順で表記 | |
| プレセッターSU梁受金物 |
PS-54SU(PS-33SU+PS-24SU)せん断（梁-梁接合） | 67.2 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT029 | ||
| プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU） (LVL) 引張/せん断 | 44.3/78.4 | 8.3 | （一財）日本建築センター BCJ評定書 |
LW0081-03_006-03 | 短期許容耐力は引張/せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-54SU（PS-33SU+PS-24SU） (LVL) 引張/せん断 (梁-梁接合) | 60.2/77.7 | 11.3 | （一財）日本建築センター BCJ評定書 |
LW0081-03_012-03 | 短期許容耐力は引張/せん断の順で表記 |
| プレセッターSU梁受金物 |
PS-60SU（PS-33SU+PS-33SU）/PS-90SU（PS-33SU+PS-33SU+PS-33SU）引張 | 53.7 | 10.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT055 | |
| プレセッターSU梁受金物 |
PS-60SU（PS-33SU+PS-33SU）/PS-90SU（PS-33SU+PS-33SU+PS-33SU）せん断 | 82.0 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT057 | ||
| プレセッターSU梁受金物 |
PS-60SU(PS-33SU+PS-33SU)引張（梁-梁接合） | 62.7 | 11.8 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT056 | |
| プレセッターSU梁受金物 |
PS-60SU(PS-33SU+PS-33SU)せん断（梁-梁接合） | 73.5 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP23-KT058 | ||
| プレセッターSU梁受金物 |
PS-90SU(PS-33SU+PS-33SU+PS-33SU)引張（梁-梁接合） | 107.0 | 20.1 | (一財)建材試験センター 品質性能試験報告書 |
第23A0267 | |
| プレセッターSU梁受金物 |
PS-90SU(PS-33SU+PS-33SU+PS-33SU)せん断（梁-梁接合） | 115.0 | (一財)建材試験センター 品質性能試験報告書 |
第23A0268 | ||
| プレセッターSU梁受金物 |
載荷加熱試験（2丁120幅） | (一財)建材試験センター 品質性能試験報告書 |
第23A4080号 | |||
| プレセッターSU梁受金物 |
載荷加熱試験（150幅） | (一財)建材試験センター 品質性能試験報告書 |
第23A1380号 | |||
| PS-Iハンガー |
PSIH356 | 8.9 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT004 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 | |
| PS-Iハンガー |
PSIH508 | 9.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP18-KT003 | 支持梁はオウシュウアカマツ集成材 E105-F300以上 |
トラス・方杖接合
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 MPねじ接合システム |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP評価（木）-20-028-1 | |||
 MPねじ接合システム type-L |
- | ハウスプラス確認検査(株) 性能試験成績証明書 |
ハウスプラス確認検査（株）評価書 HP評価（木）-23-013 |
水平構面補強金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 MPブレースシート |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-036 |
CLT対応金物
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 MP帯金物 |
- | 62.1 | ハウスプラス確認検査(株) 性能試験成績証明書 |
HP20-KT081 | 終局引張耐力（Pu0）84.9kN | |
 MPオールスクリュー |
ビス1本あたり | 2.9/2.6/3.7/2.3 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-19-017 | ・短期許容せん断耐力はCLT床-CLT壁接合①（CLT壁の木材繊維直交方向に施工）/CLT床-CLT壁接合②（CLT壁の木材繊維平行方向に施工）/CLT床-集成梁接合/集成梁-集成梁接合の順で表記 ・ビス1本あたりの評価 ・初期剛性、終局耐力、終局変位等の評価もしています。 |
|
 MPオールスクリュー |
水平構面 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-040 | |||
 プレセッターSU梁受金物 |
PS-10SU～PS-60SUせん断（CLT壁パネル） | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-21-008 | ※使用環境Ⅲの場合 ※CLT壁パネルの厚みは90mm・120mm・150mm ※横架材は、オウシュウアカマツ対称異等級集成材 E105-F300以上 |
接合具
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
| MPオールスクリュー |
ビス1本あたり | 2.9/2.6/3.7/2.3 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-19-017 | ・短期許容せん断耐力はCLT床-CLT壁接合①（CLT壁の木材繊維直交方向に施工）/CLT床-CLT壁接合②（CLT壁の木材繊維平行方向に施工）/CLT床-集成梁接合/集成梁-集成梁接合の順で表記 ・ビス1本あたりの評価 ・初期剛性、終局耐力、終局変位等の評価もしています。 |
|
| MPオールスクリュー |
水平構面 | ハウスプラス確認検査（株） 評定書/評価書 |
HP評価（木）-20-040 |
制震装置
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
| DIT制震筋かい金物 |
- | ハウスプラス確認検査（株） 評定書/評価書 |
HP評定（木）-15-004-2 |
大臣認定
制震装置
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 EQ GUARD（イーキューガード） |
壁倍率2.8倍 | 国土交通省 大臣認定書 |
FRM-0698-1 | |||
 EQ GUARD M（イーキューガード エム） |
壁倍率3.2倍 | 国土交通省 大臣認定書 |
FRM-0730-1 |
軒裏換気口
| 商品名 | 対象 | 分 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|
 ロング軒裏換気口 |
LN-90-FD | 30 | 国土交通省 大臣認定書 |
QF030RS-0061 | |
 80ロング（エイティーロング） |
80LN-FD | 30 | 国土交通省 大臣認定書 |
QF030RS-0061 | |
 ファイヤーストップ軒ゼロ45 |
FS-NZ45 | 45 | 国土交通省 大臣認定書 |
QF045RS-0440 | |
 ファイヤーストップ軒ゼロ60 |
FS-NZ60 | 60 | 国土交通省 大臣認定書 |
QF060RS-0443 | |
 ファイヤーストップ45換気口 |
SS-90-FD/SS-45-FD | 45 | 国土交通省 大臣認定書 |
QF045RS-0070-1 |
ビス・釘
| 商品名 | 対象 | 耐力(kN) | N値/T値 | 評価機関/認定 | 成績書番号 | 備考 |
|---|---|---|---|---|---|---|
 耐力壁ビス KS4041 |
壁倍率3倍 | 国土交通省 大臣認定書 |
FRM-0284 | |||
 耐力壁ビス KS4041 |
壁倍率4.9倍 | 国土交通省 大臣認定書 |
FRM-0285 |
